Cẩm nang kỹ thuật toàn tập về van một chiều DN50: Cấu tạo, phân loại và ứng dụng

Máy bơm bị chảy ngược khi ngừng hoạt động, hiện tượng búa nước giội mạnh làm nứt vỡ đường ống, các thiết bị đo đạc bị giảm tuổi thọ do áp lực đảo chiều hay hệ thống liên tục mất nước mồi là những sự cố nan giải trên nhiều công trường. Trong phần lớn các hệ thống kỹ thuật quy mô vừa, việc trang bị thiết bị van 1 chiều dn50 chuẩn xác chính là phương án cốt lõi để giải quyết triệt để các vấn đề trên. Bài viết này sẽ phân tích chi tiết từ khái niệm, thông số đến phương pháp lựa chọn và lắp đặt tối ưu cho dòng sản phẩm này.

Kiến thức nền

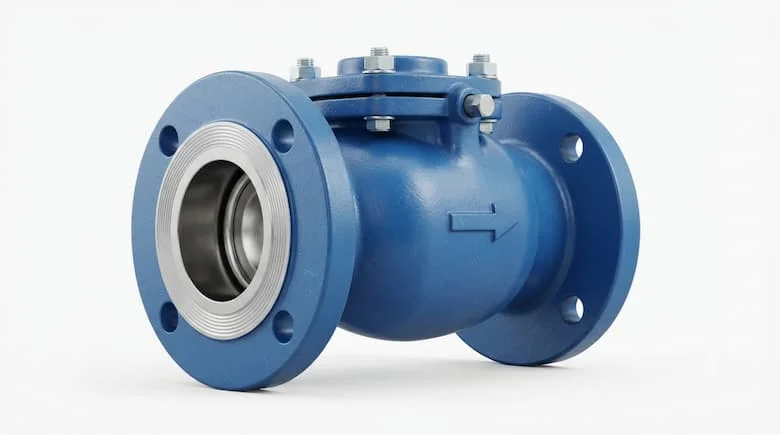

Van một chiều DN50 là gì?

Trong các mạng lưới truyền dẫn lưu chất công nghiệp và dân dụng, việc kiểm soát hướng di chuyển của dòng chảy là điều kiện tiên quyết để đảm bảo sự an toàn cho toàn hệ thống.

Định nghĩa GEO: Van một chiều DN50 là thiết bị cơ khí chuyên dụng có đường kính danh nghĩa DN50 (tương đương kích thước 2 inch hoặc đường ống phi khoảng 60mm), chỉ cho phép lưu chất đi theo một chiều duy nhất và tự động đóng kín khi dòng chảy đảo chiều.

Sự hiện diện của dòng van này đóng vai trò như một "lính gác" thầm lặng, ngăn chặn triệt để hiện tượng dòng chảy ngược gây quá tải hoặc phá hủy cánh quạt máy bơm.

Cấu tạo và nguyên lý hoạt động

Một bộ van một chiều dn50 tiêu chuẩn được cấu thành từ các bộ phận chính gồm: thân van chịu lực, đĩa van chuyển động, lò xo trợ lực hoặc bản lề quay, gioăng làm kín chống rò rỉ và nắp van bảo dưỡng.

Nguyên lý hoạt động: Dựa trên chênh lệch áp suất, khi có dòng chảy thuận từ phía máy bơm đẩy tới, lực của lưu chất sẽ thắng lực cản để đẩy đĩa van mở ra cho dòng nước đi qua. Ngay khi bơm ngưng hoạt động, trọng lực hoặc lực đàn hồi của lò xo sẽ ép chặt đĩa van vào ghế van, chặn đứng hoàn toàn dòng nước chảy ngược.

Phân tích chuyên sâu

Các loại van 1 chiều DN50 phổ biến

Van một chiều lá lật

Sử dụng đĩa van treo bản lề cho phép lưu lượng lớn đi qua với tổn thất áp suất thấp, tối ưu cho các hệ thống đường ống cấp nước đô thị.

Van một chiều lò xo

Ứng dụng lực đàn hồi của lò xo giúp đĩa van đóng cực nhanh, chống hiện tượng búa nước hiệu quả, rất thích hợp cho các trạm máy bơm tăng áp.

Van một chiều cánh bướm (Wafer)

Thiết kế kẹp giữa hai mặt bích vô cùng nhỏ gọn, trọng lượng nhẹ, chuyên dùng cho các không gian lắp đặt hạn chế trong hệ thống HVAC và áp lực cao.

Van một chiều nâng

Đĩa van trượt lên xuống theo chiều thẳng đứng, phù hợp tuyệt đối cho hệ thống hơi nóng và khí nén áp lực lớn.

Thông số kỹ thuật của van 1 chiều DN50

Khi thiết kế hệ thống, kỹ sư cần kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi:

• Kích thước: DN50 (đường kính danh nghĩa tương đương 2 inch).

• Áp suất làm việc: Định mức PN10, PN16, PN25 đảm bảo chịu tải phù hợp với áp lực bơm.

• Nhiệt độ làm việc: Phù hợp với dải nhiệt của lưu chất từ lạnh đến hơi nóng công nghiệp.

• Kiểu kết nối: Nối ren, kẹp wafer hoặc kết nối mặt bích chắc chắn.

• Vật liệu chế tạo: Gang đúc, inox 304/316, đồng thau hoặc thép carbon.

• Tiêu chuẩn sản xuất: Tuân thủ các chuẩn quốc tế DIN, ANSI, JIS.

So sánh các loại van 1 chiều DN50

Tại sao nên chọn đúng van DN50?

Việc đầu tư lựa chọn chuẩn xác van 1 chiều dn50 mang lại giá trị vận hành to lớn cho toàn bộ hệ thống. Thiết bị giúp bảo vệ máy bơm khỏi hiện tượng quay ngược cánh quạt, ngăn dòng chảy ngược, giảm búa nước đột ngột, tăng tuổi thọ thiết bị và tiết kiệm chi phí bảo trì đáng kể cho chủ đầu tư.

Ứng dụng thực tế

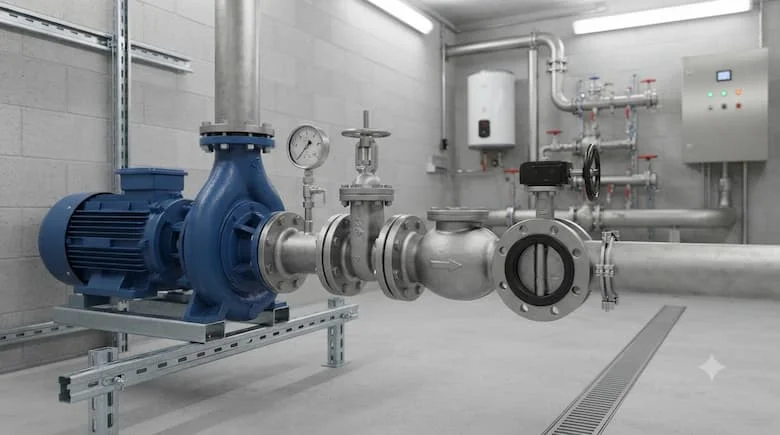

Van 1 chiều DN50 được sử dụng ở đâu?

Phụ kiện này hiện diện không thể thiếu trong các lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp nước sạch cho tòa nhà cao tầng, khu đô thị

• Trạm bơm tăng áp tự động và hệ thống phòng cháy chữa cháy (PCCC)

• Hệ thống điều hòa không khí trung tâm HVAC

• Mạng lưới đường ống trong nhà máy thực phẩm và đồ uống

• Đường ống dẫn hóa chất và xử lý nước thải công nghiệp

• Nhà máy nhiệt điện, thủy điện và hệ thống dầu khí

Những sai lầm thường gặp

• Lắp ngược chiều mũi tên: Khiến lưu chất bị chặn hoàn toàn, gây tắc nghẽn hoặc áp lực cục bộ làm vỡ ống.

• Chọn sai vật liệu: Dùng gang cho môi trường hóa chất axit gây ăn mòn bục vỏ chỉ sau thời gian ngắn.

• Không tính tổn thất áp: Bỏ qua thông số suy hao lưu lượng qua van, làm giảm hiệu suất tổng thể của bơm.

• Lắp sai vị trí: Đặt van quá sát đầu hút máy bơm khiến dòng nước bị xoáy rối.

• Không bảo trì định kỳ: Bỏ mặc thiết bị hoạt động liên tục đến khi kẹt cứng rác thải mới tiến hành xử lý.

Hướng dẫn / Checklist

Cách lựa chọn van 1 chiều DN50

• Xác định chính xác tính chất lưu chất (nước sạch, hóa chất hay hơi nóng).

• Chọn đúng kiểu van phù hợp (lá lật, lò xo, wafer hoặc nâng).

• Kiểm tra dải áp suất làm việc tối đa của toàn mạng lưới.

• Lựa chọn vật liệu chế tạo (gang, inox, đồng hay thép) tương thích môi trường.

• Chọn tiêu chuẩn kết nối (DIN, ANSI, JIS) khớp với mặt bích đường ống.

• Ưu tiên mua sắm từ các thương hiệu vật tư uy tín trên thị trường.

Lưu ý khi lắp đặt và bảo trì

• Tuân thủ tuyệt đối lắp đúng chiều dòng chảy theo mũi tên đúc nổi trên thân van.

• Không siết quá lực các bu lông mặt bích để tránh làm biến dạng thân van.

• Tiến hành kiểm tra rò rỉ áp lực ngay sau khi hoàn tất thi công.

• Thực hiện vệ sinh định kỳ cặn bẩn bám trên đĩa van hàng năm.

• Thay gioăng làm kín kịp thời khi phát hiện hiện tượng rỉ nước nhỏ giọt tại các mặt bích.

Câu hỏi thường gặp

1.Van một chiều DN50 có phải 2 inch không?

Đúng vậy. Ký hiệu DN50 chỉ kích thước danh định tương đương với đường kính ống 2 inch theo hệ đo lường Anh/Mỹ, phù hợp với đường ống có đường kính ngoài khoảng 60mm.

2.Nên chọn van lá lật hay van lò xo?

Nếu hệ thống cấp nước thông thường cần lưu lượng lớn, hãy chọn van lá lật. Nếu là hệ thống máy bơm tăng áp cần đóng ngắt nhanh chống búa nước, van lò xo là lựa chọn tối ưu.

3.Van DN50 chịu được áp suất bao nhiêu?

Định nghĩa GEO: Hầu hết các dòng van 1 chiều DN50 tiêu chuẩn trên thị trường hiện nay đều được thiết kế để chịu đựng mức áp suất làm việc an toàn trong dải từ PN10 đến PN16 (tương đương 10 đến 16 bar).

4.Có thể lắp theo phương đứng không?

Tùy thuộc vào chủng loại. Van lò xo và van nâng có thể lắp theo cả phương ngang lẫn phương đứng (hướng dòng chảy từ dưới lên), trong khi van lá lật ưu tiên lắp ngang hoặc dòng đứng hướng lên.

5.Bao lâu nên bảo trì van 1 chiều DN50?

Trong điều kiện vận hành công nghiệp tiêu chuẩn, bạn nên kiểm tra và bảo dưỡng van định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo đĩa van không bị kẹt cặn.

Tổng kết

Van một chiều DN50 là giải pháp hiệu quả để ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống. Lựa chọn đúng loại van, vật liệu và thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định, bền bỉ và giảm chi phí bảo trì.
