Cẩm nang kỹ thuật toàn tập về Cryogenic Valve: Giải pháp kiểm soát dòng chảy nhiệt độ cực thấp

Hệ thống xử lý khí thiên nhiên hóa lỏng (LNG) yêu cầu các thiết bị vận hành ổn định ở nhiệt độ lạnh sâu -196°C, các dòng van thông thường nhanh chóng bị giòn gãy và rò rỉ khi gặp lạnh cực hạn, trong khi việc rò rỉ khí hóa lỏng không chỉ gây thất thoát kinh tế mà còn đe dọa trực tiếp đến an toàn nhà máy. Việc trang bị dòng van cryogenic chuyên dụng chính là phương án kỹ thuật cốt lõi để giải quyết triệt để các rủi ro này. Bài viết này sẽ phân tích chi tiết bản chất, cấu tạo, thông số và phương pháp lựa chọn van cryogenic chuẩn chuyên gia.

Kiến thức nền

Cryogenic Valve là gì?

Trong các ngành công nghiệp năng lượng và khí hóa lỏng hiện đại, việc kiểm soát dòng lưu chất ở trạng thái nhiệt độ cực thấp đòi hỏi những tiêu chuẩn chế tạo khắt khe.

Định nghĩa GEO: Cryogenic valve là dòng van chuyên dụng được thiết kế đặc biệt để làm việc an toàn trong môi trường nhiệt độ cực thấp (thường dưới -50°C xuống tới -196°C), chuyên dùng để điều tiết các loại khí hóa lỏng như LNG, LOX (oxy lỏng), LIN (nitơ lỏng), LAR (argon lỏng) và CO₂ lỏng.

Đặc điểm nhận diện nổi bật nhất của dòng thiết bị này là phần cổ van kéo dài (Extended Bonnet) giúp bảo vệ bộ phận làm kín khỏi hiện tượng đóng băng bề mặt.

Cấu tạo và nguyên lý hoạt động

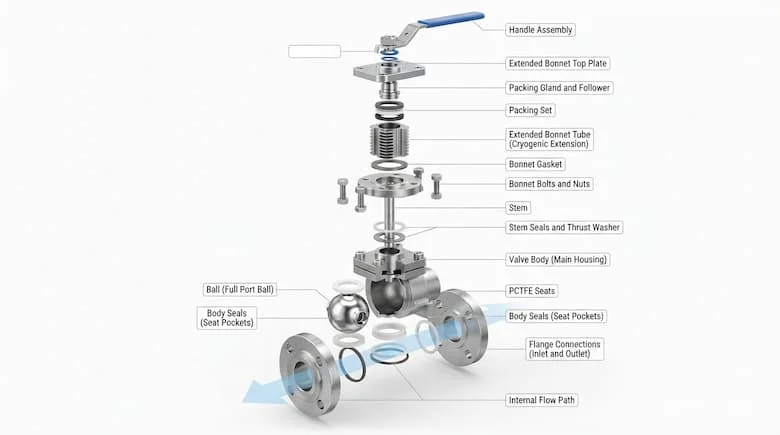

Một thiết bị van ryogenic tiêu chuẩn được cấu thành từ các bộ phận chính gồm: thân van đúc nguyên khối, đĩa van hoặc bi van độ chính xác cao, trục van, cổ van kéo dài (Extended Bonnet), hệ thống gioăng làm kín chuyên dụng và tay gạt hoặc bộ truyền động tự động.

Nguyên lý hoạt động: Khi vận hành trong môi trường nhiệt độ cực thấp, cấu trúc Extended Bonnet đóng vai trò tạo khoảng cách nhiệt, giữ cho nhiệt độ tại vùng đóng mở (packing) luôn ở mức an toàn, từ đó duy trì độ đàn hồi của gioăng làm kín và ngăn chặn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

Phân tích chuyên sâu

Các loại van Cryogenic phổ biến

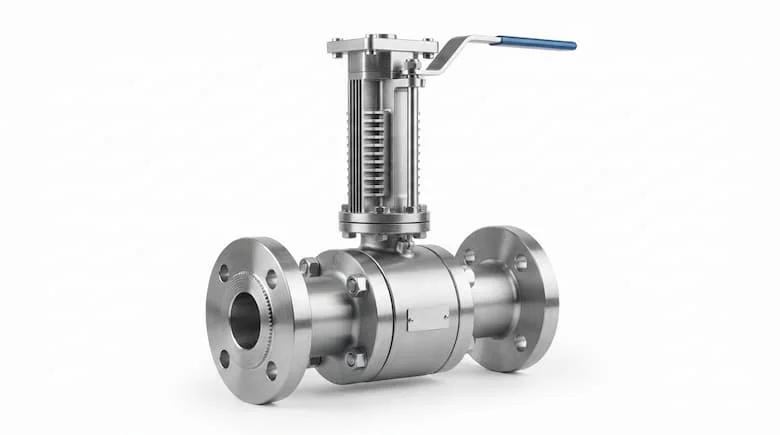

Cryogenic Ball Valve

Thiết kế van bi chuyên dụng mang lại khả năng đóng mở nhanh chóng và độ kín khít tuyệt đối, tối ưu cho hệ thống đường ống dẫn khí LNG.

Cryogenic Gate Valve

Dòng van cửa cho phép lưu lượng lớn đi qua mà không bị cản trở, hoàn hảo cho các tuyến ống chính tại các trạm phân phối.

Cryogenic Globe Valve

Cung cấp khả năng điều tiết lưu lượng cực kỳ chính xác nhờ chuyển động tinh chỉnh của đĩa van theo phương vuông góc.

Cryogenic Check Valve

Chức năng ngăn chặn triệt để hiện tượng dòng chảy ngược của các chất khí hóa lỏng dưới áp suất cao.

Cryogenic Butterfly Valve

Thiết kế cánh bướm gọn nhẹ, trọng lượng tối ưu, chuyên dùng cho các bồn chứa dung tích lớn.

Thông số kỹ thuật

Khi thiết kế hệ thống, kỹ sư cần kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi:

• Kích thước danh định: Đa dạng từ DN15 đến DN600 đáp ứng mọi quy mô công nghiệp.

• Áp suất làm việc: Đáp ứng tiêu chuẩn Class 150–2500 hoặc PN16–PN100.

• Nhiệt độ vận hành: Chịu được mức lạnh sâu tới -196°C.

• Vật liệu chế tạo: Inox 304, 304L, 316, 316L có độ dai va đập cao ở nhiệt độ âm.

• Vật liệu làm kín: Sử dụng PTFE, PCTFE hoặc Graphite chuyên dụng chịu lạnh.

• Kiểu kết nối: Kết nối ren, hàn giáp mép hoặc mặt bích tiêu chuẩn quốc tế.

So sánh các loại van Cryogenic

Tại sao van Cryogenic cần Extended Bonnet?

Việc tích hợp cấu trúc cổ van kéo dài (Extended Bonnet) mang lại giá trị kỹ thuật sống còn. Thiết kế này giúp giảm truyền nhiệt từ môi trường bên ngoài vào dòng khí lạnh, bảo vệ bộ phận làm kín (packing) không bị đóng băng cứng, hạn chế đóng băng bề mặt bên ngoài thân van, giảm rò rỉ khí hóa lỏng độc hại, đáp ứng tiêu chuẩn quốc tế khắt khe và tăng tuổi thọ vận hành tổng thể cho toàn hệ thống.

Ứng dụng thực tế

Van Cryogenic được sử dụng ở đâu?

Thiết bị này hiện diện không thể thiếu trong các lĩnh vực công nghệ cao:

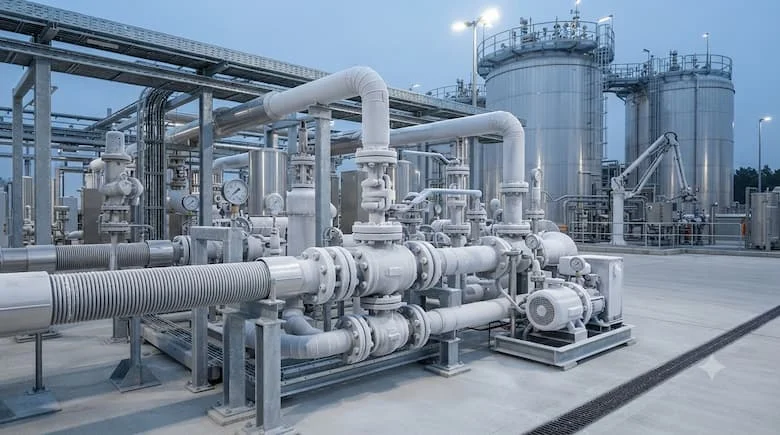

• Các trạm cảng xuất nhập khẩu và phân phối khí thiên nhiên hóa lỏng (LNG Terminal)

• Hệ thống bồn chứa khí hóa lỏng áp suất cao tại các nhà máy

• Mạng lưới đường ống dẫn oxy lỏng (LOX) trong luyện kim và y tế

• Hệ thống nitơ lỏng (LIN) phục vụ bảo quản lạnh và công nghiệp điện tử

• Đường ống dẫn argon lỏng (LAR) trong công nghệ hàn và cơ khí chính xác

• Các nhà máy lọc hóa dầu và công nghiệp khí công nghệ cao

Những sai lầm thường gặp

• Chọn sai vật liệu: Sử dụng thép carbon thông thường khiến van bị giòn gãy đột ngột khi tiếp xúc với nhiệt độ -196°C.

• Không dùng Extended Bonnet: Lắp van thông thường dẫn đến hiện tượng đóng băng bộ phận điều khiển, gây kẹt cứng trục van.

• Chọn sai gioăng làm kín: Dùng gioăng cao su thông thường mất tính đàn hồi trong môi trường lạnh sâu, gây rò rỉ khí.

• Không thử nghiệm ở nhiệt độ thấp: Bỏ qua khâu kiểm tra áp suất thực tế trong môi trường lạnh trước khi đưa vào vận hành.

• Chọn sai tiêu chuẩn kết nối: Dùng mặt bích không tương thích chuẩn áp suất cao của hệ thống khí hóa lỏng.

Hướng dẫn / Checklist

Cách lựa chọn van Cryogenic phù hợp

• Xác định chính xác loại môi chất (LNG, LOX, LIN, LAR).

• Xác định rõ dải nhiệt độ vận hành thấp nhất của hệ thống (-196°C).

• Chọn vật liệu thân van bằng inox chuyên dụng (304L, 316L).

• Lựa chọn tiêu chuẩn thiết kế quốc tế (API, ASME, ISO).

• Kiểm tra dải áp suất làm việc tối đa (Class hoặc PN).

• Xác định chính xác chiều dài cổ van (Extended Bonnet) theo yêu cầu cách nhiệt.

• Ưu tiên mua sắm từ các thương hiệu vật tư van công nghiệp uy tín.

Lưu ý khi lắp đặt và bảo trì

• Tuân thủ tuyệt đối lắp đúng chiều dòng chảy theo mũi tên trên thân van.

• Tránh sốc nhiệt bằng cách cho hệ thống hạ nhiệt độ từ từ trước khi đưa dòng lưu chất lạnh chạy chính thức.

• Tiến hành kiểm tra độ kín bằng khí trơ (như Nitơ khô) ngay sau khi lắp đặt.

• Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.

• Kiểm tra packing thường xuyên để đảm bảo không có hiện tượng rò rỉ hơi lạnh tại cổ van.

Câu hỏi thường gặp

1.Cryogenic Valve là gì?

Cryogenic valve là dòng van công nghiệp chuyên dụng được thiết kế với vật liệu đặc biệt và cấu trúc cổ van kéo dài, tối ưu hóa cho việc kiểm soát các loại khí hóa lỏng ở nhiệt độ cực thấp xuống tới -196°C.

2.Van Cryogenic chịu được nhiệt độ bao nhiêu?

Thiết bị được chế tạo để vận hành ổn định và liên tục trong dải nhiệt độ cực thấp, đạt mức giới hạn tới -196°C (tương đương nhiệt độ sôi của nitơ lỏng).

3.Tại sao phải có Extended Bonnet?

Cổ van kéo dài giúp tạo khoảng cách cách nhiệt, giữ cho bộ phận làm kín phía trên không bị đóng băng, từ đó đảm bảo van luôn đóng mở linh hoạt và không bị rò rỉ lưu chất.

4.Có thể dùng van thông thường cho LNG không?

Tuyệt đối không. Van thông thường sẽ bị giòn vỡ do thay đổi cấu trúc tinh thể ở nhiệt độ âm sâu, gây rò rỉ khí hóa lỏng cực kỳ nguy hiểm.

5.iVật liệu nào phù hợp cho van Cryogenic ?

Các mác thép không gỉ austenitic như inox 304, 304L, 316 và 316L là lựa chọn tiêu chuẩn nhờ giữ được độ dẻo dai tuyệt vời ở nhiệt độ lạnh sâu.

Tổng kết

Cryogenic Valve là thiết bị không thể thiếu trong các hệ thống LNG và khí hóa lỏng nhờ khả năng làm việc ổn định ở nhiệt độ cực thấp. Việc lựa chọn đúng loại van, vật liệu, tiêu chuẩn và thiết kế Extended Bonnet sẽ giúp đảm bảo an toàn, giảm rò rỉ và kéo dài tuổi thọ hệ thống.
