Hammer Valve Là Gì? Giải Pháp Chuyên Sâu Chống Hiện Tượng Búa Nước Toàn Diện

Khi vận hành các hệ thống đường ống công nghiệp hoặc dân dụng, bạn có thể từng đối mặt với những hiện tượng bất thường và nguy hiểm:

• Khi máy bơm dừng đột ngột.

• Van đóng quá nhanh.

• Đường ống rung mạnh.

• Tiếng nổ lớn trong hệ thống.

• Thiết bị nhanh hỏng.

Những dấu hiệu này cho thấy hệ thống của bạn đang chịu đựng tác động khắc nghiệt của hiện tượng búa nước. Một trong những giải pháp kỹ thuật được sử dụng phổ biến hiện nay chính là van chống búa nước – loại van được thiết kế chuyên biệt nhằm hạn chế hoặc triệt tiêu hiện tượng thủy kích (Water Hammer), bảo vệ sự toàn vẹn cho toàn bộ hệ thống đường ống.

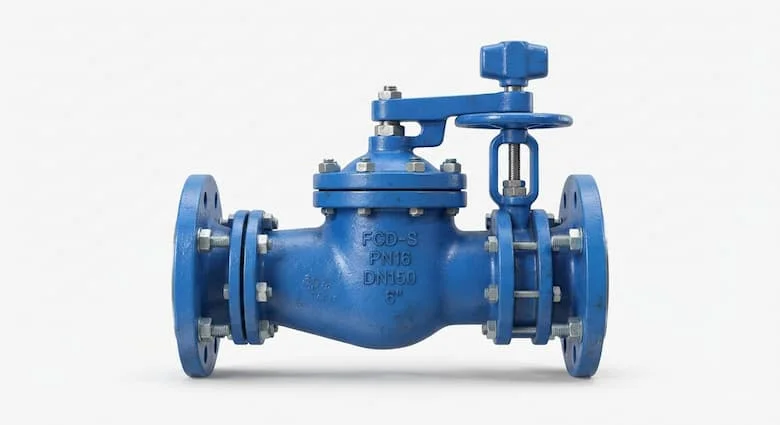

Hammer Valve là gì?

Hammer valve (hay còn gọi là van chống búa nước) là thiết bị cơ khí tự động được lắp đặt trên đường ống nhằm hấp thụ hoặc giảm sóng áp suất cực lớn phát sinh do sự thay đổi đột ngột tốc độ dòng chảy.

Hiện tượng Water Hammer (búa nước) xảy ra khi dòng chất lỏng đang di chuyển với vận tốc cao bị hãm phanh đột ngột (do đóng van nhanh hoặc mất điện đột ngột ở máy bơm). Khối lượng nước khổng lồ tạo ra năng lượng động học chuyển hóa thành áp suất tĩnh cực lớn, tạo ra sóng xung kích dội ngược lại thành ống.

Tại sao Water Hammer lại nguy hiểm? Sóng áp suất này có thể gấp nhiều lần áp lực làm việc bình thường của hệ thống, gây nứt vỡ đường ống, phá hủy cánh bơm, làm xì gioăng hoặc làm hỏng các thiết bị đo đạc đắt tiền chỉ trong tích tắc. Van chống búa nước hoạt động nhằm hấp thụ hoặc giảm sóng áp suất này ngay tại thời điểm xảy ra xung động, đóng vai trò sống còn trong hệ thống cấp nước, HVAC, PCCC, và các nhà máy công nghiệp nặng.

Nguyên lý hoạt động của van chống búa nước

Quá trình vận hành của thiết bị diễn ra theo một chuỗi logic vật lý nhằm triệt tiêu năng lượng dư thừa:

• Dòng chảy bình thường ổn định qua van.

• Van chính trên đường ống đột ngột đóng lại.

• Áp suất tăng đột ngột hình thành sóng xung kích.

• Van chống búa nước mở theo áp lực vượt ngưỡng cho phép.

• Giải phóng áp suất dư ra khỏi vùng nguy hiểm.

• Hấp thụ xung áp thông qua cơ chế đàn hồi (lò xo hoặc thủy lực).

• Hệ thống trở về trạng thái ổn định an toàn.

Flow
↓
Valve closes
↓
Pressure Surge
↓
Hammer Valve Opens
↓
Pressure Released
↓
Pipeline Protected

Phân tích chuyên sâu

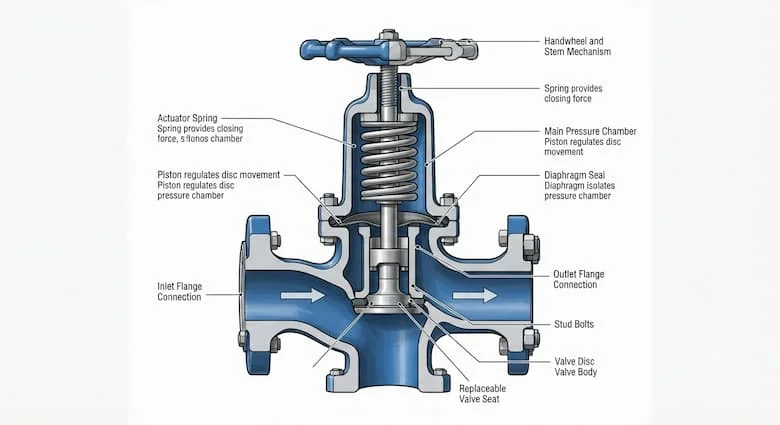

Cấu tạo của van chống búa nước

Để đảm bảo khả năng phản ứng chớp nhoáng với sóng áp lực, một van chống búa nước tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Valve Body (Thân van): Chịu áp lực cao, định hình dòng chảy.

• Seat (Đế van): Tạo độ kín khít khi van đóng.

• Disc (Đĩa van): Bộ phận trực tiếp ngăn chặn hoặc điều hướng dòng chảy.

• Spring (Lò xo): Lưu trữ và giải phóng năng lượng đàn hồi để đóng/mở van.

• Pilot (Bộ điều khiển phụ - nếu có): Giúp kiểm soát chính xác thời điểm đóng mở ở hệ thống lớn.

• Diaphragm (Màng ngăn) & Piston: Điều phối áp lực vận hành.

• Inlet & Outlet: Cửa vào và cửa ra của lưu chất.

• Pressure Chamber (Buồng áp lực) & Seal (Gioăng làm kín): Đảm bảo không rò rỉ dưới áp suất cao.

Van chống búa nước hoạt động theo cơ chế nào?

Sự khác biệt cốt lõi của van chống búa nước nằm ở khả năng phân tích sự chênh lệch giữa dynamic pressure (áp suất động của dòng chảy) và static pressure (áp suất tĩnh). Khi hệ thống hoạt động bình thường, lực căng lò xo giữ cho van đóng.

Tuy nhiên, khi xảy ra pressure wave (sóng áp suất) do búa nước, năng lượng xung kích vượt quá ngưỡng cài đặt trước, tác động trực tiếp lên đĩa van. Van lập tức thực hiện cơ chế pressure relief (giảm áp cục bộ) và energy absorption (hấp thụ năng lượng) thông qua hành trình nén lò xo hoặc tiết lưu thủy lực. Nhờ đó, trạng thái hydraulic balance (cân bằng thủy lực) được thiết lập lại, ngăn chặn hoàn toàn nguy cơ vỡ ống.

Phân loại van chống búa nước

Để đáp ứng mọi yêu cầu kỹ thuật khắt khe, van chống búa nước được chia thành nhiều chủng loại:

• Theo cơ chế: Spring Loaded (Lò xo), Hydraulic Controlled (Điều khiển thủy lực), Pilot Operated (Điều khiển bằng pilot).

• Theo vật liệu: Brass (Đồng), Cast Iron (Gang xám), Ductile Iron (Gang dẻo), Stainless Steel (Inhab/Inox 304/316), Carbon Steel (Thép carbon).

• Theo kết nối: Threaded (Nối ren), Flanged (Mặt bích), Grooved (Nối rãnh).

• Theo áp lực: PN10, PN16, PN25, PN40.

Thông số kỹ thuật thường gặp

Van chống búa nước khác gì Pressure Relief Valve?

Nhiều kỹ sư thường nhầm lẫn giữa van chống búa nước và van an toàn xả áp. Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt:

Vì sao hệ thống cần van chống búa nước?

Nếu thiếu đi van chống búa nước, hệ thống của bạn sẽ phải gánh chịu những hậu quả nặng nề về chi phí và vận hành. Thiết bị này mang lại những lợi ích thiết thực:

• Bảo vệ máy bơm khỏi lực đẩy ngược làm cháy động cơ hoặc gãy trục.

• Bảo vệ đồng hồ nước và các thiết bị đo đạc nhạy cảm khỏi sai số do rung chấn.

• Bảo vệ các van công nghiệp khác khỏi tình trạng rạn nứt thân van.

• Giảm rung chấn và giảm tiếng ồn đanh thép trong đường ống ban đêm.

• Tăng tuổi thọ toàn bộ hệ thống cơ điện (ME).

• Giảm thiểu tối đa chi phí sửa chữa, thay thế và dừng nhà máy đột ngột.

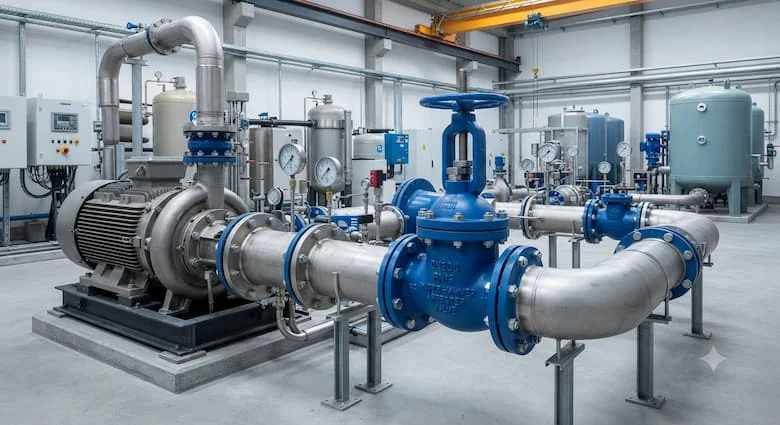

Ứng dụng thực tế

Van chống búa nước được sử dụng ở đâu?

Sự hiện diện của thiết bị này là bắt buộc trong các hệ thống có lưu chất di chuyển với vận tốc lớn:

• Nhà máy nước sạch và trạm xử lý nước thải.

• Hệ thống HVAC (Điều hòa không khí trung tâm chiller).

• Hệ thống PCCC (Phòng cháy chữa cháy nhà cao tầng).

• Trạm bơm tăng áp (Booster Pump).

• Hệ thống lọc nước RO công suất lớn.

• Lò hơi (Boiler) và Tháp giải nhiệt (Cooling Tower).

• Chung cư, tòa nhà cao tầng, nhà máy thực phẩm, hóa chất và dầu khí.

Khi nào nên lắp van chống búa nước?

Bạn cần đặc biệt ưu tiên lắp đặt van chống búa nước trong các trường hợp sau:

• Hệ thống sử dụng máy bơm công suất lớn.

• Tuyến ống dẫn nước dài đi qua địa hình phức tạp.

• Sử dụng van điện từ (Solenoid valve) đóng mở chớp nhoáng.

• Hệ thống có lưu lượng và áp lực cao.

• Trạm bơm chìm hoặc hệ thống bơm hoạt động liên tục ngày đêm.

Những sai lầm thường gặp khi sử dụng

Việc lắp đặt không đúng cách có thể làm giảm hiệu quả của van. Những lỗi phổ biến bao gồm:

• Chọn sai kích thước (quá lớn hoặc quá nhỏ so với ống).

• Lắp sai chiều mũi tên dòng chảy.

• Không tính toán kỹ biên độ áp lực thực tế.

• Bỏ qua quy trình bảo trì định kỳ.

• Chọn sai vật liệu van dẫn đến ăn mòn hóa học.

• Lắp sai vị trí trọng yếu của sóng xung kích.

• Không kiểm tra áp suất kích hoạt trước khi đưa vào vận hành.

Hướng dẫn

Cách lựa chọn van chống búa nước phù hợp

Trước khi quyết định đầu tư, hãy rà soát kỹ bảng kiểm tra sau:

✓ Đường kính ống phù hợp (DN).

✓ Áp lực làm việc tối đa của hệ thống (PN).

✓ Lưu lượng dòng chảy tối đa và tối thiểu.

✓ Tính chất môi chất (nước sạch, nước thải, hóa chất).

✓ Nhiệt độ vận hành thực tế.

✓ Kiểu kết nối (ren, bích, rãnh).

✓ Tiêu chuẩn kỹ thuật quốc tế.

✓ Vật liệu cấu tạo thân và đĩa van.

✓ Thương hiệu sản xuất uy tín.

✓ Chứng chỉ chất lượng (CO, CQ đầy đủ).

Lưu ý khi lắp đặt

• Lắp đặt đúng chiều dòng chảy được chỉ dẫn trên thân van.

• Đặt van ở vị trí gần nguồn phát sinh búa nước (gần máy bơm hoặc sau van đóng mở nhanh).

• Đảm bảo đúng cao độ và phương lắp đặt theo khuyến cáo nhà sản xuất.

• Tiến hành kiểm tra rò rỉ mối nối sau khi siết chặt bulong.

• Kiểm tra kỹ áp suất hệ thống sau khi hoàn tất lắp đặt.

Bảo trì van chống búa nước

Để thiết bị vận hành bền bỉ theo thời gian, cần thực hiện bảo dưỡng theo chu kỳ từ 6 đến 12 tháng/lần:

• Kiểm tra độ đàn hồi của lò xo.

• Kiểm tra tình trạng mài mòn của gioăng làm kín.

• Kiểm tra hoạt động của piston và đĩa van.

• Làm sạch cặn bẩn bám dính trong buồng áp lực.

• Thử áp suất tĩnh để đảm bảo van không bị rò rỉ.

FAQ Câu hỏi thường gặp

1.Hammer valve có phải van giảm áp không?

Không. Van chống búa nước được thiết kế chuyên biệt để giảm xung áp (Water Hammer), trong khi van giảm áp duy trì áp suất đầu ra luôn ổn định ở mức cài đặt.

2.Van chống búa nước có thay thế Relief Valve được không?

Không. Hai loại van này có chức năng hoàn toàn khác nhau và thường được sử dụng kết hợp, bổ sung cho nhau trong các hệ thống đường ống lớn để đạt hiệu quả bảo vệ tối ưu.

3.Van chống búa nước nên lắp ở vị trí nào?

Thiết bị thường được lắp đặt gần máy bơm, ở cuối tuyến ống hoặc ngay phía sau các van đóng mở nhanh nhằm hấp thụ sóng xung áp kịp thời trước khi chúng gây hại.

4.Van chống búa nước dùng cho nước nóng được không?

Có, hoàn toàn được nếu vật liệu thân van, lò xo và gioăng làm kín (như PTFE hoặc EPDM chịu nhiệt) đáp ứng đúng mức nhiệt độ vận hành của hệ thống.

5.Bao lâu nên bảo trì hammer valve?

Thời gian lý tưởng là từ 6 đến 12 tháng/lần, tùy thuộc vào tần suất hoạt động của hệ thống và điều kiện môi trường xung quanh.

Kết luận

Hammer valve đóng vai trò là giải pháp kỹ thuật cốt lõi để kiểm soát và triệt tiêu hiện tượng búa nước trong các hệ thống đường ống hiện đại. Việc đầu tư thiết bị này giúp bảo vệ tuyệt đối đường ống, máy bơm và toàn bộ hệ thống khỏi những tổn thất do xung áp đột ngột gây ra.
