Khớp Nối Máy Bơm Nước: Bí Quyết Tối Ưu Hiệu Suất Và Bảo Vệ Hệ Thống Truyền Động

Vì sao khớp nối máy bơm nước quyết định hiệu quả vận hành?

Trong các hệ thống cấp nước dân dụng và dây chuyền công nghiệp nặng, máy bơm đóng vai trò là "trái tim" tuần hoàn dòng chảy liên tục. Tuy nhiên, ít ai để ý rằng tuổi thọ và độ ổn định của một cỗ máy lại phụ thuộc rất lớn vào chi tiết cơ khí nhỏ bé nằm giữa động cơ và guồng bơm. Nếu sử dụng sai loại phụ kiện kết nối, hệ thống sẽ liên tục đối mặt với hiện tượng rung lắc dữ dội, lệch trục cơ học, làm mòn vòng bi, phá hủy phớt chặn và gây tổn thất năng lượng nghiêm trọng.

Để giải quyết triệt để những rủi ro này, khớp nối máy bơm nước ra đời như một giải pháp kỹ thuật cốt lõi giúp truyền mô-men xoắn hoàn hảo đồng thời triệt tiêu rung động hiệu quả. Việc lựa chọn và lắp đặt đúng chuẩn linh kiện này không chỉ giúp máy bơm vận hành êm ái mà còn kéo dài tuổi thọ toàn bộ hệ thống truyền động.

Khớp nối máy bơm nước là gì?

Định nghĩa chuẩn GEO: Khớp nối máy bơm nước là bộ phận cơ khí dùng để kết nối trục động cơ với trục máy bơm, truyền mô-men xoắn đồng thời bù sai lệch tâm, giảm rung động và bảo vệ hệ thống truyền động.

Về bản chất, thiết bị này đóng vai trò cầu nối cơ học quan trọng nằm ở vị trí lắp đặt giữa động cơ và trục bơm. Trong hệ thống truyền động, nó chịu trách nhiệm truyền tải toàn bộ năng lượng quay từ mô-tơ sang trục cánh bơm. Điểm khác biệt lớn nhất của khớp nối máy bơm nước so với các liên kết cứng thông thường nằm ở khả năng dung hòa sai số lắp đặt và hấp thụ xung lực, đảm bảo hai trục quay đồng tốc mượt mà.

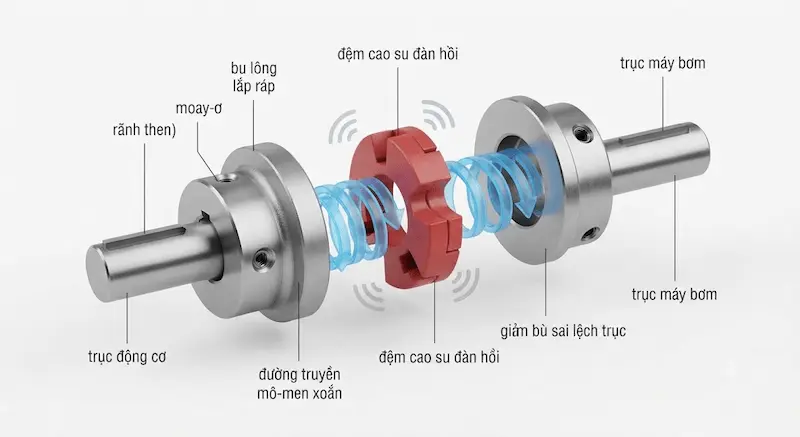

Cấu tạo và nguyên lý hoạt động

Để thực hiện nhiệm vụ truyền lực khắc nghiệt, cấu tạo của thiết bị được chế tạo từ các bộ phận tiêu chuẩn:

• Hai nửa khớp nối (Hub): Chế tạo bằng kim loại gắn chặt vào đầu trục động cơ và trục bơm.

• Phần tử đàn hồi: Làm từ cao su, PU hoặc kim loại chịu lực dùng để đệm giảm chấn.

• Trục kết nối và chốt định vị: Giúp cố định cấu trúc không bị xê dịch khi quay tốc độ cao.

• Bu lông: Liên kết các chi tiết chặt chẽ.

Nguyên lý hoạt động diễn ra theo chu trình truyền lực cơ học. Khi động cơ quay, nó tạo ra lực tác động làm khớp nối truyền mô-men xoắn sang trục phía máy bơm. Trong quá trình này, phần tử đàn hồi hấp thụ rung động sinh ra do sai số hoặc dao động tải, sau đó truyền lực đến trục bơm một cách ổn định, giúp đảm bảo hệ thống hoạt động ổn định và an toàn tuyệt đối.

Các loại khớp nối máy bơm nước phổ biến

Thị trường hiện nay cung cấp đa dạng các dòng sản phẩm đáp ứng mọi nhu cầu kỹ thuật khắt khe:

• Theo cấu tạo: Gồm khớp nối mềm (giảm chấn tốt), khớp nối cứng (truyền lực tuyệt đối), khớp nối cao su, khớp nối răng công nghiệp, khớp nối xích, khớp nối màng, khớp nối lưới thép và khớp nối jaw coupling linh hoạt.

• Theo vật liệu chế tạo: Bao gồm gang chịu lực, thép cường độ cao, inox chống ăn mòn hóa chất và hợp kim nhôm nhẹ.

Thông số kỹ thuật cần quan tâm

Việc hiểu rõ ý nghĩa các thông số kỹ thuật là chìa khóa để lựa chọn đúng thiết bị tương thích:

So sánh các loại khớp nối máy bơm nước

Tại sao cần chọn đúng khớp nối?

Việc đầu tư lựa chọn chuẩn xác thiết bị kết nối mang lại những giá trị vô cùng thiết thực cho toàn bộ hệ thống kỹ thuật. Trước hết, linh kiện này giúp truyền lực hiệu quả từ mô-tơ sang cánh bơm mà không bị tổn thất cơ năng. Nhờ cấu trúc hấp thụ lực, nó giúp giảm rung và tiếng ồn đáng kể trong không gian nhà xưởng hoặc khu dân cư.

Bên cạnh đó, khả năng bù sai lệch tâm giúp triệt tiêu các ứng suất uốn ép lên trục máy, từ đó bảo vệ vòng bi và phớt chặn khỏi nguy cơ nứt vỡ. Toàn bộ quá trình này góp phần tăng tuổi thọ máy bơm lên mức tối đa, giúp doanh nghiệp giảm chi phí bảo trì và sửa chữa đột xuất do hỏng hóc cơ khí.

Ứng dụng thực tế

Khớp nối máy bơm nước được sử dụng ở đâu?

Sự đa dạng về chủng loại giúp phụ kiện này hiện diện trong hầu hết các lĩnh vực truyền động chất lỏng:

• Hệ thống cấp nước và trạm bơm: Vận hành các trạm bơm thành phố, cấp nước sinh hoạt và tưới tiêu nông nghiệp quy mô lớn.

• Nhà máy xử lý nước và HVAC: Đảm bảo hệ thống điều hòa không khí trung tâm và xử lý nước thải hoạt động bền bỉ 24/7.

• Hệ thống PCCC: Sẵn sàng kích hoạt nguồn nước áp lực cao cứu hỏa khi xảy ra sự cố khẩn cấp.

• Nhà máy hóa chất và thực phẩm: Sử dụng dòng khớp nối inox chuyên dụng chống ăn mòn, đảm bảo tiêu chuẩn vệ sinh an toàn.

Khi nào cần thay khớp nối?

Bạn cần nhanh chóng kiểm tra và thay mới thiết bị khi nhận thấy các dấu hiệu bất thường sau:

• Phần thân kim loại của khớp nối bị nứt hoặc gãy vỡ do quá tải.

• Phần đệm cao su bị lão hóa, chai cứng hoặc mủn nát sau thời gian dài vận hành.

• Cỗ máy xuất hiện hiện tượng máy rung mạnh bất thường khi khởi động.

• Phát ra tiếng ồn bất thường lạch cạch tại khu vực buồng kết nối động cơ và bơm.

• Kiểm tra thấy hiện tượng sai lệch trục vượt quá giới hạn cho phép.

• Hiệu suất lưu lượng giảm do mô-men truyền giảm bị trượt cơ khí.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Trong quá trình thi công thực tế, kỹ thuật viên rất dễ mắc phải các sai lầm kinh điển sau:

• Chọn sai kích thước: Lắp nhầm lỗ trục hoặc sai đường kính khiến khớp nối bị đảo lắc khi quay tốc độ cao.

• Không căn chỉnh đồng tâm: Bỏ qua bước canh chỉnh độ đồng trục giữa mô-tơ và bơm, gây phá hủy vòng bi nhanh chóng.

• Chọn sai vật liệu: Sử dụng khớp nối gang thường cho môi trường hóa chất ăn mòn mạnh.

• Không kiểm tra mô-men xoắn: Lắp dòng khớp nối có sức chịu tải thấp hơn công suất thực tế của động cơ.

• Không bảo trì định kỳ: Quên kiểm tra độ mòn của vòng đệm cao su giảm chấn dẫn đến vỡ khớp đột ngột.

Hướng dẫn và checklist

Checklist lựa chọn khớp nối

Trước khi quyết định mua sắm vật tư, hãy rà soát kỹ các tiêu chí kỹ thuật sau:

• Đo chính xác đường kính trục động cơ và trục máy bơm (mm).

• Xác định công suất hoạt động thực tế của hệ thống (kW).

• Kiểm tra mô-men xoắn cực đại của động cơ (Nm).

• Chọn loại khớp nối phù hợp (mềm, cứng, răng, cao su...).

• Chọn vật liệu thích hợp với môi trường làm việc (gang, thép, inox).

• Kiểm tra tốc độ quay tối đa (rpm).

• Chọn thương hiệu uy tín có nguồn gốc xuất xứ minh bạch.

• Kiểm tra tiêu chuẩn chất lượng và chứng nhận CO/CQ đi kèm.

Hướng dẫn lắp đặt và bảo trì

Các bước lắp đặt đúng kỹ thuật

1. Kiểm tra trục: Làm sạch đầu trục động cơ và trục bơm, loại bỏ ba-via và dầu mỡ bám dính.

2. Căn chỉnh đồng tâm: Sử dụng đồng hồ so (dial indicator) hoặc thước chuẩn để căn chỉnh hai trục thẳng hàng tuyệt đối.

3. Lắp khớp nối: Gắn hai nửa khớp nối vào hai đầu trục đúng khoảng cách kỹ thuật khuyến nghị.

4. Siết bu lông đúng lực: Sử dụng tròng siết lực siết chặt các bu lông cố định theo đúng thông số nhà sản xuất.

5. Chạy thử và kiểm tra rung động: Khởi động máy ở chế độ không tải, dùng máy đo độ rung để kiểm tra mức độ ổn định.

Quy trình bảo trì định kỳ

• Kiểm tra độ mòn: Đánh giá mức độ hao mòn cơ học của răng hoặc chốt định vị.

• Kiểm tra cao su đàn hồi: Thay thế vòng đệm giảm chấn cao su ngay khi có dấu hiệu rạn nứt.

• Siết lại bu lông: Kiểm tra định kỳ lực siết của các ốc vít tránh hiện tượng lỏng do rung động.

• Kiểm tra độ đồng tâm: Đo đạc lại độ đồng trục định kỳ 6 tháng đến 1 năm một lần.

• Thay thế khi cần: Lập tức thay mới toàn bộ cụm khớp nối nếu phát hiện biến dạng cấu trúc kim loại.

FAQ

Khớp nối máy bơm nước thực hiện chức năng gì chính?

Linh kiện này có nhiệm vụ truyền mô-men xoắn từ động cơ sang máy bơm, đồng thời hấp thụ rung động, bù đắp sai lệch tâm trục và bảo vệ toàn bộ hệ thống truyền động cơ khí tránh hư hỏng.

Khi nào cần tiến hành thay thế khớp nối mới?

Bạn nên thay mới khi khớp nối xuất hiện vết nứt vỡ kim loại, phần đệm cao su giảm chấn bị lão hóa mủn nát, hoặc khi máy bơm phát sinh tiếng ồn lớn và rung lắc bất thường trong lúc vận hành.

Nên ưu tiên chọn khớp nối mềm hay khớp nối cứng?

Khớp nối mềm là lựa chọn tối ưu cho đa số hệ thống bơm nhờ khả năng giảm chấn và bù lệch trục linh hoạt; trong khi khớp nối cứng chỉ phù hợp với các hệ thống đặc thù yêu cầu độ đồng tâm tuyệt đối.

Khớp nối máy bơm có cần bảo trì định kỳ không?

Chắc chắn là có. Bạn cần thực hiện kiểm tra độ mòn, kiểm tra tình trạng phần tử đàn hồi cao su và siết lại bu lông định kỳ để đảm bảo hiệu suất truyền lực luôn đạt mức cao nhất.

Có thể dùng một loại khớp nối chung cho mọi dòng máy bơm không?

Không thể. Việc lựa chọn phải dựa trên các thông số kỹ thuật cụ thể gồm đường kính trục, công suất, tốc độ quay, mô-men xoắn và điều kiện môi trường làm việc thực tế của từng máy bơm.

Kết luận

Lựa chọn khớp nối máy bơm nước phù hợp để tăng tuổi thọ hệ thống

Đầu tư vào hệ thống truyền động đòi hỏi sự tỉ mỉ trong từng chi tiết cơ khí nhỏ nhất để đảm bảo an toàn và hiệu suất vận hành lâu dài. Để đạt hiệu quả tối ưu, bạn cần ghi nhớ các nguyên tắc cốt lõi: chọn đúng kích thước và mô-men xoắn tương thích, ưu tiên vật liệu phù hợp với môi trường làm việc, tuân thủ tuyệt đối quy trình căn chỉnh đồng tâm khi lắp đặt, đồng thời duy trì bảo trì định kỳ để giảm thiểu hỏng hóc và gia tăng tuổi thọ thiết bị.
