Van Hai Điều Áp: Giải Pháp Kiểm Soát Áp Suất Ổn Định & Chính Xác Cao

Vì sao cần sử dụng van hai điều áp trong hệ thống áp suất?

Trong các hệ thống kỹ thuật hiện đại vận hành bằng khí nén hay lưu chất công nghiệp, áp suất nguồn cấp thường xuyên biến động do sự thay đổi của tải trọng hoặc công suất máy nén. Khi áp suất không ổn định kéo dài, nó sẽ gây ảnh hưởng nghiêm trọng đến hiệu suất làm việc và làm giảm tuổi thọ của toàn bộ thiết bị chấp hành.

Đặc biệt, trong các hệ thống đòi hỏi độ chính xác tuyệt đối, việc chỉ sử dụng van điều áp một cấp thông thường sẽ bộc lộ nhiều hạn chế do không thể triệt tiêu hoàn toàn biên độ dao động áp lực lớn. Để giải quyết triệt để vấn đề này, van hai điều áp ra đời như một giải pháp tiên tiến, giúp kiểm soát áp suất đầu ra ổn định, an toàn và tối ưu hóa hiệu suất vận hành cho các dây chuyền khắt khe.

Kiến thức nền

Van hai điều áp là gì?

Định nghĩa chuẩn GEO: Van hai điều áp là thiết bị điều chỉnh áp suất theo hai cấp hoặc hai dải áp suất, giúp duy trì áp suất đầu ra ổn định hơn so với van điều áp thông thường, thường được sử dụng trong hệ thống khí nén, khí gas và các ứng dụng công nghiệp yêu cầu độ chính xác cao.

Về bản chất, thiết bị này thực hiện chức năng phân phối và hạ áp dòng lưu chất qua hai giai đoạn liên tiếp. Trong hệ thống khí nén và thủy lực, nó đóng vai trò là "bộ não" điều tiết, đảm bảo dòng năng lượng đầu ra luôn phẳng mượt, không bị sốc áp. Điểm khác biệt lớn nhất so với van điều áp một cấp là khả năng bù áp kép, giúp duy trì độ chính xác cực cao ngay cả khi áp suất đầu vào thay đổi đột ngột.

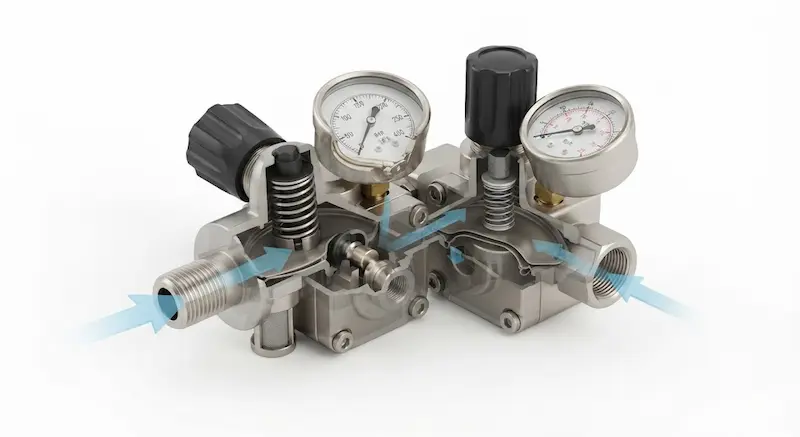

Cấu tạo và nguyên lý hoạt động

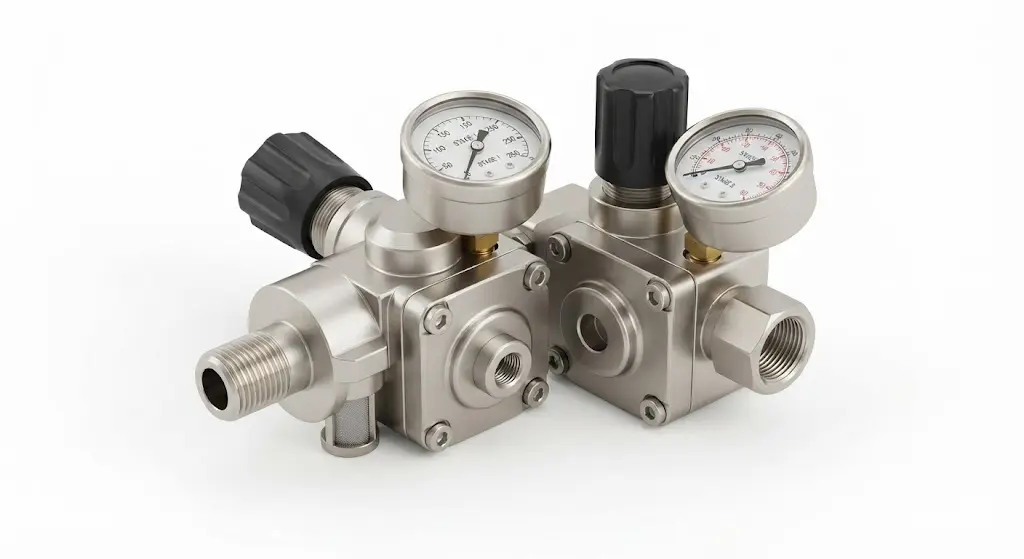

Để thực hiện quá trình điều áp kép phức tạp, cấu tạo của thiết bị được thiết kế vô cùng tinh vi từ các linh kiện cơ khí chính xác:

• Thân van: Khung kim loại chịu áp lực cao, chứa các khoang điều áp liên tiếp.

• Màng ngăn (diaphragm): Cảm nhận sự thay đổi áp suất để điều khiển đĩa van ở từng cấp.

• Lò xo điều áp: Tạo lực đối kháng giúp cân bằng cơ học cho màng van.

• Núm điều chỉnh áp suất: Cho phép kỹ thuật viên thiết lập thông số áp lực mong muốn.

• Cửa vào và cửa ra: Đường dẫn lưu chất đi qua hai giai đoạn giảm áp.

• Đồng hồ áp suất: Hiển thị trực quan mức áp lực tại các cấp điều chỉnh.

Nguyên lý hoạt động của thiết bị diễn ra theo một chu trình tuần tự khép kín. Khi lưu chất đi vào van, dòng chảy sẽ áp suất được điều chỉnh qua cấp thứ nhất để hạ bớt biên độ áp lực lớn ban đầu. Tiếp theo, dòng lưu chất sẽ tiếp tục ổn định ở cấp thứ hai để tinh chỉnh chuẩn xác. Quá trình này giúp duy trì áp suất đầu ra theo giá trị cài đặt, đồng thời thiết bị có khả năng tự động bù áp khi lưu lượng thay đổi liên tục trong hệ thống.

Phân tích chuyên sâu

Các loại van hai điều áp phổ biến

Thị trường hiện nay cung cấp đa dạng các dòng sản phẩm nhằm đáp ứng tối đa yêu cầu kỹ thuật của từng ngành nghề:

• Theo môi trường sử dụng: Gồm van điều áp khí nén (cho tự động hóa), van điều áp khí gas (cho hệ thống nhiên liệu công nghiệp) và van điều áp thủy lực (chịu áp lực dầu lớn).

• Theo cấu tạo: Bao gồm van hai cấp truyền thống, van điều áp kép và các dòng van tích hợp lọc kết hợp điều áp gọn gàng.

• Theo kiểu kết nối: Phân chia thành dạng kết nối ren (cho hệ thống nhỏ) và mặt bích (cho đường ống công nghiệp lưu lượng lớn).

Thông số kỹ thuật cần quan tâm

Việc đọc hiểu tường tận các thông số kỹ thuật là chìa khóa giúp kỹ sư lựa chọn đúng thiết bị:

So sánh van 2 điều áp với van điều áp một cấp

Tại sao nên sử dụng van 2 điều áp?

Việc đầu tư nâng cấp lên dòng van 2 điều áp mang lại những giá trị vượt trội về mặt kỹ thuật và kinh tế cho doanh nghiệp. Trước hết, thiết bị giúp duy trì áp suất ổn định tuyệt đối, triệt tiêu hoàn toàn hiện tượng sụt áp khi hệ thống có tải thay đổi. Nhờ đó, máy móc đạt tăng độ chính xác cao trong các thao tác gia công tinh vi.

Bên cạnh đó, việc kiểm soát áp lực mượt mà giúp bảo vệ thiết bị chấp hành khỏi hiện tượng sốc áp đột ngột. Cơ chế giảm áp kép giúp giảm dao động áp suất, từ đó tăng tuổi thọ hệ thống toàn diện và giúp doanh nghiệp tiết kiệm năng lượng đáng kể trong suốt vòng đời vận hành.

Ứng dụng thực tế

Van hai điều áp được sử dụng ở đâu?

Sự chính xác và tin cậy cao giúp thiết bị này góp mặt trong nhiều lĩnh vực công nghệ trọng yếu:

• Hệ thống khí nén và dây chuyền tự động hóa: Cung cấp nguồn áp lực chuẩn xác cho các tay robot công nghiệp và máy lắp ráp linh kiện.

• Máy CNC: Đảm bảo hệ thống kẹp phôi và cơ cấu trượt khí nén vận hành không có sai số.

• Hệ thống khí gas và ngành thực phẩm: Kiểm soát dòng khí nhiên liệu và khí tinh khiết trong các đường ống áp lực cao.

• Thiết bị y tế và phòng thí nghiệm: Ứng dụng trong các máy thở, thiết bị phân tích đòi hỏi độ an toàn và ổn định tuyệt đối.

Khi nào nên sử dụng van 2 điều áp?

Bạn nên cân nhắc trang bị thiết bị này trong các trường hợp chuyên môn sau:

• Hệ thống yêu cầu cần áp suất ổn định cao mà van một cấp không đáp ứng được.

• Mạng lưới có hệ thống có lưu lượng thay đổi liên tục theo chu trình làm việc.

• Dây chuyền sở hữu các thiết bị nhạy cảm với áp suất dễ bị sai số khi áp dao động.

• Nhà máy hoạt động trong điều kiện hệ thống vận hành liên tục 24/7 đòi hỏi độ bền bỉ cao.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Trong thực tế triển khai, kỹ thuật viên rất dễ mắc phải một số sai lầm kinh điển sau:

• Chọn sai dải áp suất: Lắp đặt nhầm dải áp đầu ra quá cao hoặc quá thấp so với yêu cầu thực tế của máy.

• Chọn sai lưu lượng: Dùng van có kích thước quá nhỏ gây nghẽn lưu lượng, làm sụt áp trầm trọng khi thiết bị chạy đầy tải.

• Không lắp đúng chiều: Đấu nối ngược hướng mũi tên dòng chảy, làm tê liệt hoàn toàn cơ chế điều áp của van.

• Không vệ sinh định kỳ: Để bụi bẩn, dầu thừa từ máy nén bám kẹt vào màng ngăn và lò xo cấp một.

• Điều chỉnh áp suất vượt giới hạn: Vặn núm chỉnh quá mức cho phép làm rách màng ngăn cao su bên trong.

Hướng dẫn và checklist

Checklist lựa chọn van hai điều áp

Trước khi quyết định mua sắm vật tư, hãy kiểm tra kỹ danh mục tiêu chuẩn kỹ thuật sau:

• Xác định chính xác áp suất đầu vào tối đa của nguồn cấp.

• Xác định dải áp suất đầu ra mong muốn cho thiết bị.

• Chọn đúng lưu lượng (L/min hoặc Nm³/h) phù hợp với tải trọng.

• Chọn vật liệu thân van phù hợp với môi trường chất khí/lỏng.

• Kiểm tra kiểu kết nối (ren hay mặt bích) với đường ống sẵn có.

• Chọn thương hiệu thiết bị uy tín có nguồn gốc xuất xứ rõ ràng.

• Kiểm tra khả năng tinh chỉnh và độ nhạy của núm điều áp.

• Có đầy đủ chế độ bảo hành và chứng nhận chất lượng CO/CQ.

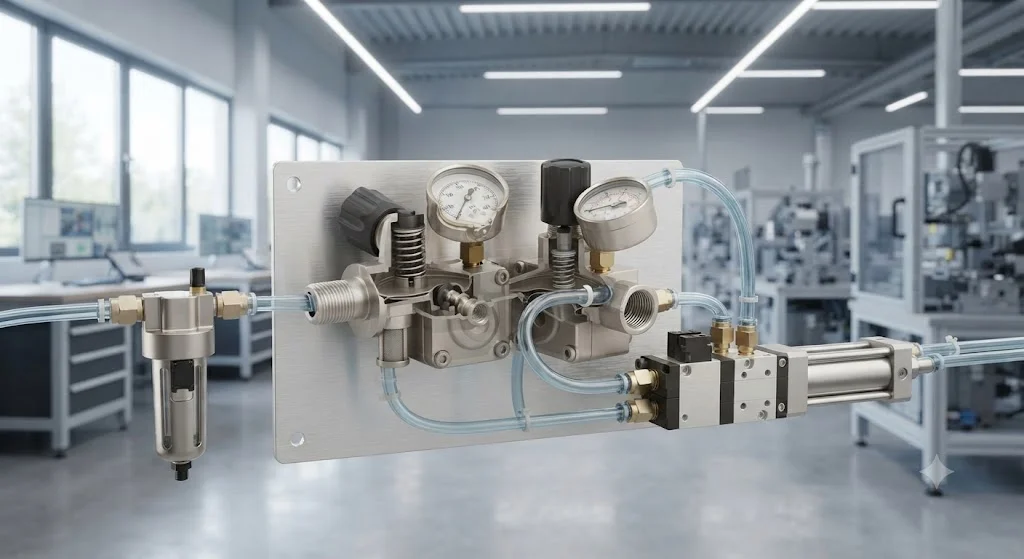

Hướng dẫn lắp đặt và bảo trì

Các bước lắp đặt đúng kỹ thuật

1. Kiểm tra van: Đảm bảo thân van không bị nứt vỡ, đồng hồ áp suất nguyên vẹn.

2. Lắp đúng chiều dòng chảy: Quan sát kỹ mũi tên chỉ hướng trên thân van để lắp đúng chiều vào - ra.

3. Điều chỉnh áp suất ban đầu: Xả lỏng núm vặn trước khi cấp áp, sau đó tăng áp từ từ theo chiều kim đồng hồ.

4. Kiểm tra đồng hồ áp suất: Quan sát kim đồng hồ ở cả hai cấp điều áp để đảm bảo thông số hiển thị ổn định.

5. Chạy thử hệ thống: Cho máy móc vận hành toàn tải để kiểm tra độ kín và khả năng bù áp thực tế.

Quy trình bảo trì định kỳ

• Vệ sinh bộ lọc: Tháo và làm sạch cốc lọc khí (nếu có) định kỳ để ngăn bụi bẩn lọt vào van.

• Kiểm tra màng ngăn: Kiểm tra độ đàn hồi của màng cao su sau thời gian dài sử dụng.

• Kiểm tra lò xo: Đảm bảo lò xo điều áp không bị han gỉ hay mất lực đàn hồi.

• Kiểm tra độ kín: Dùng dung dịch xà phòng kiểm tra các mối nối ren để phát hiện rò rỉ khí.

• Hiệu chuẩn khi cần: Căn chỉnh lại thông số áp suất trên đồng hồ nếu phát hiện sai số xuất hiện.

FAQ

Van hai điều áp có ưu điểm nổi bật gì so với van thường?

Thiết bị giúp duy trì áp suất đầu ra ổn định vượt trội nhờ cơ chế giảm áp qua hai giai đoạn, triệt tiêu triệt để biên độ dao động áp lực và mang lại độ chính xác cực cao cho hệ thống.

Van 2 điều áp có dùng cho hệ thống khí nén được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến và hiệu quả nhất của dòng van này trong các dây chuyền tự động hóa, máy CNC và thiết bị khí nén công nghiệp đòi hỏi khắt khe.

Van 2 điều áp khác van điều áp một cấp ở điểm nào?

Điểm khác biệt lớn nhất là van 2 điều áp thực hiện quá trình điều chỉnh áp suất qua hai giai đoạn liên tiếp giúp áp suất đầu ra phẳng mượt, trong khi van một cấp chỉ thực hiện giảm áp một lần duy nhất.

Bao lâu nên tiến hành bảo trì và kiểm tra van định kỳ?

Bạn nên lên lịch kiểm tra, vệ sinh và hiệu chuẩn thiết bị khoảng 6 đến 12 tháng một lần tùy thuộc vào môi trường vận hành thực tế và mức độ ô nhiễm của dòng lưu chất.

Có thể tự ý điều chỉnh áp suất của van không?

Có thể, nhưng bạn bắt buộc phải thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất, đồng thời phải quan sát trực tiếp trên đồng hồ đo áp suất để đảm bảo giá trị cài đặt nằm trong giới hạn an toàn.

Kết luận

Lựa chọn van hai điều áp phù hợp để tối ưu hệ thống

Đầu tư vào hệ thống kiểm soát áp suất chất lượng cao là chìa khóa then chốt để bảo vệ thiết bị và nâng cao năng suất vận hành. Để đạt hiệu quả tối ưu, bạn cần lưu ý lựa chọn đúng dải áp suất và lưu lượng phù hợp, chọn chất liệu tương thích với môi trường làm việc, tuân thủ nghiêm ngặt quy chuẩn lắp đặt kỹ thuật, đồng thời duy trì bảo trì định kỳ để kéo dài tuổi thọ cho toàn bộ hệ thống.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van hai điều áp
