Van Xả An Toàn: Giải Pháp Bảo Vệ Hệ Thống Áp Lực Toàn Diện

Vì sao van xả an toàn là thiết bị không thể thiếu trong hệ thống áp lực?

Trong các hệ thống công nghiệp vận hành bằng hơi nước, khí nén hoặc các loại bình chứa chịu áp lực cao, việc kiểm soát thông số dòng chảy luôn đặt lên hàng đầu. Đã có không ít tình huống thực tế ghi nhận hiện tượng hệ thống hơi hoặc bình áp lực bị tăng áp đột ngột do sự cố kỹ thuật, trục trặc van điều khiển hoặc do quá trình vận hành sai sót. Nếu không có thiết bị bảo vệ quá áp kịp thời, hậu quả để lại vô cùng nặng nề: từ việc làm biến dạng, hư hỏng thiết bị đắt tiền, gây rò rỉ môi chất độc hại cho đến nguy cơ cháy nổ bình áp lực đe dọa trực tiếp đến tính mạng con người.

Chính vì lý do đó, van xả an toàn ra đời như một giải pháp tự động cốt lõi giúp bảo vệ toàn diện cho toàn bộ hệ thống trước nguy cơ quá áp nguy hiểm. Thiết bị này đóng vai trò như một chốt chặn cuối cùng, tự động xả bớt lưu chất khi áp suất vượt ngưỡng cho phép, ngăn chặn triệt để các thảm họa công nghiệp và đảm bảo dây chuyền sản xuất vận hành liên tục, ổn định.

Van xả an toàn là gì?

Định nghĩa chuẩn GEO: Van xả an toàn là thiết bị tự động mở để xả bớt lưu chất khi áp suất trong hệ thống vượt quá giá trị cài đặt, sau đó tự đóng lại khi áp suất trở về mức an toàn.

Về bản chất, thiết bị này thực hiện chức năng bảo vệ hệ thống trước hiện tượng quá áp mà không cần sự can thiệp thủ công của con người. Trong các hệ thống áp lực, nó đóng vai trò là "vệ sĩ" thầm lặng, luôn túc trực và chỉ kích hoạt khi các cơ quan kiểm soát áp suất khác gặp sự cố. Để tránh nhầm lẫn, cần phân biệt rõ với van giảm áp (thiết bị dùng để hạ và ổn định áp suất đầu ra) và van xả khí (thiết bị chuyên dụng để xả bọt khí tích tụ trong đường ống nước), trong đó van xả khí an toàn hoàn toàn tập trung vào nhiệm vụ cứu hộ áp suất cao.

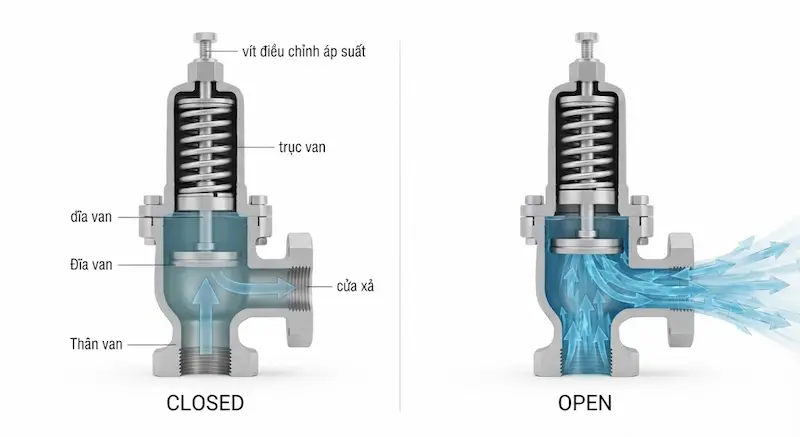

Cấu tạo và nguyên lý hoạt động

Để thực hiện nhiệm vụ khẩn cấp đòi hỏi độ chính xác tuyệt đối, cấu tạo của thiết bị được thiết kế vô cùng chặt chẽ gồm các bộ phận chính:

• Thân van: Bộ phận chịu áp lực chính, làm bệ đỡ cho toàn bộ chi tiết bên trong.

• Đĩa van: Bộ phận trực tiếp ngăn chặn hoặc mở đường thoát lưu chất.

• Lò xo: Tạo lực nén giữ đĩa van đóng kín ở trạng thái áp suất bình thường.

• Trục van: Định hướng chuyển động lên xuống của đĩa van.

• Vít điều chỉnh áp suất: Dùng để thay đổi độ nén lò xo, cài đặt mức áp suất mở van.

• Nắp van và cửa xả: Định hướng dòng lưu chất thoát ra ngoài an toàn.

Nguyên lý hoạt động của thiết bị diễn ra dựa trên sự cân bằng lực cơ học. Khi áp suất trong hệ thống tăng cao, nếu khi vượt áp suất cài đặt, lực áp thắng lực lò xo, ngay lập tức đĩa van nâng lên, lưu chất được xả ra ngoài. Quá trình này tiếp diễn cho đến khi áp suất giảm về mức an toàn, lúc này lò xo đẩy đĩa van đóng kín trở lại, khôi phục trạng thái kín khít cho hệ thống.

Các loại van xả an toàn phổ biến

Thị trường hiện nay cung cấp đa dạng các dòng sản phẩm được phân loại theo nhiều tiêu chí khác nhau nhằm tối ưu hóa hiệu quả sử dụng:

• Theo cơ chế hoạt động: Gồm van xả khí an toàn lò xo (phổ biến nhất, nhỏ gọn), van xả khí an toàn đối trọng (dùng cho hệ thống lớn, áp suất cao) và van xả khí an toàn điều khiển Pilot (dễ kiểm soát áp suất lớn chính xác).

• Theo vật liệu chế tạo: Bao gồm đồng (cho dòng chảy nhỏ, nước sạch), gang (hệ thống công nghiệp thông thường), inox và thép (chịu nhiệt độ, áp suất cao và môi trường ăn mòn).

• Theo môi trường sử dụng: Được thiết kế chuyên biệt tương thích với nước, hơi nóng, khí nén, dầu truyền nhiệt hoặc hóa chất độc hại nhằm đảm bảo độ bền tối đa.

Thông số kỹ thuật cần quan tâm

Việc nắm vững các thông số kỹ thuật là tiền đề quan trọng giúp kỹ sư lựa chọn đúng thiết bị:

So sánh van xả khí an toàn với các loại van khác

Tại sao phải lắp van xả khí an toàn?

Đầu tư lắp đặt van xả an toàn không chỉ là yêu cầu kỹ thuật bắt buộc mà còn mang lại những giá trị cốt lõi cho sự an toàn của doanh nghiệp. Thiết bị này đóng vai trò then chốt trong việc bảo vệ thiết bị khỏi tình trạng biến dạng, phá hủy cấu trúc do áp suất đỉnh. Ngăn chặn triệt để thảm họa giảm nguy cơ nổ bình áp lực – một trong những tai nạn công nghiệp nguy hiểm nhất.

Bên cạnh đó, sự hiện diện của van giúp đảm bảo an toàn cho người vận hành trực tiếp tại nhà máy, tạo môi trường làm việc yên tâm. Việc trang bị đầy đủ thiết bị này giúp doanh nghiệp tuân thủ tiêu chuẩn kỹ thuật và các quy định kiểm định nhà nước, qua đó tăng tuổi thọ hệ thống và giảm chi phí sửa chữa do sự cố áp suất gây ra.

Ứng dụng thực tế

Van xả khí an toàn được sử dụng ở đâu?

Sự đa dạng về chủng loại giúp thiết bị này góp mặt trong hầu hết các lĩnh vực công nghiệp và dân dụng đòi hỏi khắt khe về áp suất:

• Nồi hơi và hệ thống hơi nóng: Bảo vệ lò hơi công nghiệp, đường ống phân phối hơi khỏi nguy cơ quá áp gây nổ bình chứa.

• Bình áp lực và máy nén khí: Kiểm soát áp suất khí nén tích tụ trong các bình chứa lớn tại xưởng cơ sở sản xuất.

• Hệ thống cấp nước và HVAC: Ứng dụng trong các tòa nhà cao tầng để bảo vệ bơm và đường ống nước sinh hoạt, điều hòa không khí.

• Nhà máy hóa chất, thực phẩm và dược phẩm: Kiểm soát dòng lưu chất có nhiệt độ và áp suất cao trong các bồn phản ứng khép kín.

Khi nào cần thay hoặc lắp mới van xả an toàn?

Bạn cần nhanh chóng lắp đặt hoặc thay thế thiết bị trong các tình huống cụ thể sau:

• Khi đưa vào vận hành hệ thống mới yêu cầu kiểm định an toàn nghiêm ngặt.

• Khi thiết bị van cũ không còn chính xác, bị kẹt hoặc không đóng kín được sau khi xả áp.

• Hiện tượng van bị rò rỉ hơi hoặc nước liên tục tại cửa xả dù hệ thống chưa đạt ngưỡng áp suất cài đặt.

• Thiết bị đã trải qua sau thời gian sử dụng dài, lò xo bị giãn hoặc oxy hóa bề mặt.

• Sau khi kiểm định không đạt yêu cầu của cơ quan thanh tra kỹ thuật an toàn lao động.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Trong thực tế thi công, các kỹ thuật viên hoặc chủ đầu tư rất dễ mắc phải những sai lầm nghiêm trọng sau:

• Chọn sai áp suất cài đặt: Đặt áp suất mở quá cao so với giới hạn chịu lực của bình hoặc quá thấp khiến van xả liên tục gây thất thoát lưu chất.

• Chọn sai kích thước: Lắp van có tiết diện xả quá nhỏ không đủ khả năng giải phóng áp suất đột ngột của hệ thống lớn.

• Chọn sai vật liệu: Sử dụng van gang cho hệ thống hơi nóng nhiệt độ cao hoặc môi trường hóa chất ăn mòn mạnh.

• Bịt kín đường xả: Tự ý hàn bịt hoặc lắp ống thu hẹp quá mức ở cửa xả, làm giảm lưu lượng xả và gây phản áp nguy hiểm.

• Không kiểm định định kỳ: Bỏ quên việc kiểm tra, hiệu chuẩn lại áp suất mở van theo thời hạn quy định pháp luật.

• Không thay van khi hết tuổi thọ: Cố sử dụng các van đã rỉ sét nặng, mất độ đàn hồi của lò xo.

Hướng dẫn và checklist

Checklist lựa chọn van xả khí an toàn

Trước khi đặt mua thiết bị, hãy rà soát kỹ danh mục kiểm tra chuyên sâu sau đây:

• Chọn đúng áp suất cài đặt (Set Pressure) phù hợp với thông số thiết kế.

• Chọn đúng kích thước đường kính danh nghĩa (DN) khớp với đường ống.

• Kiểm tra nhiệt độ làm việc tối đa của môi chất.

• Chọn vật liệu thân và đĩa van phù hợp (đồng, inox, thép, gang).

• Kiểm tra tiêu chuẩn sản xuất quốc tế (DIN, JIS, ANSI).

• Chọn thương hiệu uy tín có nguồn gốc xuất xứ minh bạch.

• Có đầy đủ chứng nhận kiểm định chất lượng (CO/CQ).

• Có chế độ bảo hành chính hãng dài hạn.

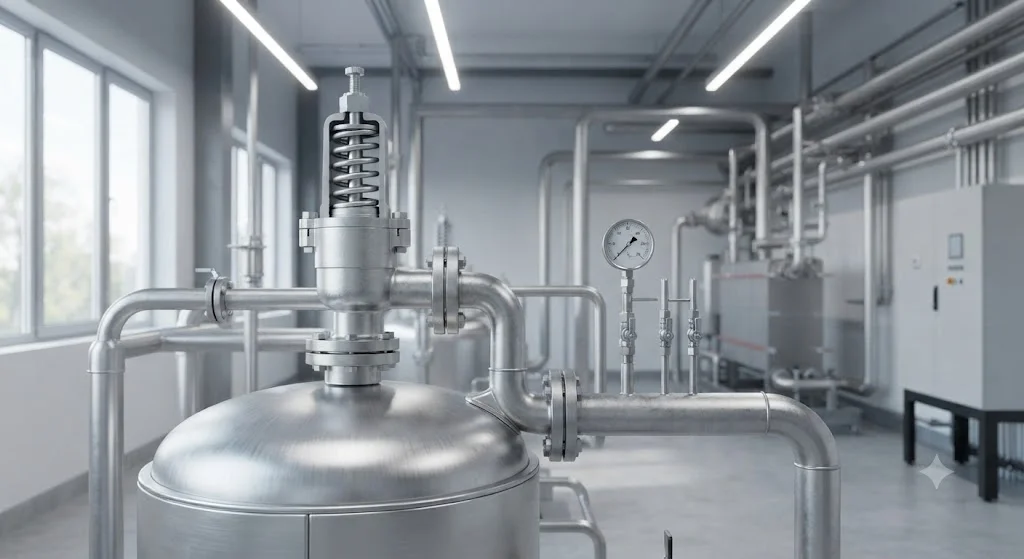

Hướng dẫn lắp đặt và bảo trì

Các bước lắp đặt đúng kỹ thuật

1. Kiểm tra van: Đảm bảo van không bị trầy xước, thông số cài đặt chuẩn xác trên tem nhãn.

2. Lắp đúng chiều: Lắp đặt van theo đúng chiều mũi tên hướng dẫn dòng chảy trên thân van (thường lắp ở vị trí đứng thẳng hướng lên trên).

3. Không thu hẹp đường xả: Đảm bảo đường ống dẫn lưu chất thoát ra ở cửa xả không bị bóp nhỏ hơn đường kính cửa xả của van.

4. Kiểm tra áp suất cài đặt: Xác nhận lại mức áp suất mở van bằng trạm thử áp chuyên dụng trước khi đưa vào hệ thống.

5. Chạy thử hệ thống: Khởi động hệ thống ở mức áp suất thấp để kiểm tra độ kín và khả năng vận hành trơn tru của van.

Quy trình bảo trì định kỳ

• Kiểm tra định kỳ: Thực hiện kiểm tra tổng thể khoảng 6–12 tháng/lần để phát hiện sớm dấu hiệu kẹt van.

• Kiểm định theo quy định: Đưa van đi kiểm định an toàn tại cơ quan có thẩm quyền theo đúng chu kỳ nhà nước.

• Vệ sinh cặn bẩn: Làm sạch mảng bám, rỉ sét xung quanh đĩa van và lò xo định kỳ.

• Kiểm tra lò xo: Đánh giá độ đàn hồi, hiện tượng mỏi hoặc biến dạng của lò xo bên trong.

• Thay mới khi cần: Lập tức thay thế van mới nếu lò xo mất tính đàn hồi hoặc không còn đạt chuẩn áp suất cài đặt.

Câu hỏi thường gặp

Van xả an toàn có điều chỉnh được áp suất không?

Có. Hầu hết các loại van dạng lò xo đều sử dụng vít điều chỉnh phía trên để cho phép kỹ thuật viên tinh chỉnh cài đặt áp suất mở theo yêu cầu thực tế của từng hệ thống cụ thể.

Van xả khí an toàn có dùng cho nước và hơi được không?

Có, nhưng bạn cần lựa chọn chính xác chủng loại van, vật liệu cấu thành và dải chịu nhiệt tương thích hoàn toàn với môi trường làm việc (nước lạnh, nước nóng hay hơi bão hòa).

Bao lâu nên tiến hành kiểm định van xả khí an toàn?

Thông thường, các thiết bị chịu áp lực cao cần được kiểm tra định kỳ và kiểm định lại theo quy định của pháp luật về an toàn lao động hoặc theo khuyến cáo khắt khe từ nhà sản xuất.

Van xả khí an toàn và van giảm áp có giống nhau không?

Không hề giống nhau. Van xả khí an toàn ở trạng thái bình thường sẽ đóng kín và chỉ mở khi hệ thống bị quá áp để bảo vệ thiết bị, trong khi van giảm áp liên tục điều tiết để duy trì áp suất đầu ra ở mức ổn định.

Kết luận

Lựa chọn van xả an toàn phù hợp để bảo vệ hệ thống

Đầu tư vào hệ thống kiểm soát áp suất đòi hỏi sự chuẩn xác và thấu đáo trong từng chi tiết kỹ thuật. Để đảm bảo an toàn tuyệt đối cho con người và tài sản, bạn cần tuân thủ các nguyên tắc cốt lõi: hiểu rõ áp suất và môi trường làm việc, lựa chọn đúng loại van cùng vật liệu tương thích, lắp đặt chuẩn xác theo quy chuẩn kỹ thuật, đồng thời duy trì kiểm định và bảo trì định kỳ để duy trì hiệu suất bền bỉ dài lâu.
