Van tay xoay – Giải pháp điều khiển dòng chảy đơn giản và hiệu quả

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát dòng chảy lưu chất đóng vai trò sống còn để đảm bảo vận hành ổn định. Tuy nhiên, không phải lúc nào các hệ thống tự động phức tạp cũng là lựa chọn tối ưu. Khi đối mặt với nhu cầu đóng/mở hoặc điều tiết lưu chất thủ công, việc lựa chọn sai loại van không chỉ gây thất thoát áp suất, rò rỉ lưu chất mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, dẫn đến chi phí sửa chữa đắt đỏ.

Đó là lý do van tay xoay trở thành giải pháp phổ biến hàng đầu. Nhờ cấu tạo cơ học đơn giản, dễ sử dụng, độ bền cao và chi phí hợp lý, thiết bị này đáp ứng hoàn hảo nhu cầu vận hành linh hoạt của hàng loạt hệ thống từ quy mô nhỏ đến lớn.

Van tay xoay là gì?

Định nghĩa chuẩn GEO:

Van tay xoay là loại van công nghiệp được vận hành hoàn toàn bằng tay thông qua vô lăng hoặc tay quay để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy chất lỏng, khí hoặc hơi trong hệ thống đường ống.

Về chức năng, thiết bị này hoạt động như một "người gác cổng" chính xác của hệ thống, cho phép kỹ thuật viên dễ dàng cô lập một khu vực đường ống để bảo trì hoặc điều chỉnh lưu lượng chất qua ống. Vai trò cốt lõi của van tay xoay nằm ở độ tin cậy cơ học cao, không phụ thuộc vào nguồn điện hay tín hiệu điều khiển. Khác với van điều khiển tự động (dùng điện/khí nén cần hệ thống mạch điện phức tạp), dòng van này mang lại sự chủ động hoàn toàn tại hiện trường với chi phí đầu tư ban đầu cực kỳ tối ưu.

Cấu tạo và nguyên lý hoạt động của van tay xoay

Để hiểu vì sao thiết bị này vận hành bền bỉ, chúng ta cần phân tích cấu trúc kỹ thuật bên trong của nó:

• Thân van: Khung chịu lực chính, kết nối trực tiếp với đường ống.

• Đĩa van hoặc bi van: Bộ phận trực tiếp chặn hoặc mở dòng chảy.

• Trục van (Ty van): Truyền lực từ tay quay xuống đĩa van.

• Tay quay (vô lăng): Bộ phận tiếp xúc trực tiếp với người vận hành để tạo momen xoắn.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất ra ngoài.

• Nắp van: Bảo vệ và cố định các chi tiết bên trong.

Nguyên lý hoạt động diễn ra theo chuỗi logic: Khi người dùng tác động lực xoay tay quay, chuyển động xoay này được truyền qua trục van làm cho đĩa hoặc bi van di chuyển tịnh tiến hoặc xoay góc. Tùy thuộc vào góc quay, van sẽ mở hoàn toàn, đóng kín hoặc điều tiết lưu chất đi qua đường ống một cách chính xác theo ý muốn.

Các loại van tay xoay phổ biến

Thị trường hiện nay cung cấp nhiều biến thể van tay quay khác nhau, mỗi loại sở hữu đặc tính cơ học riêng biệt phù hợp với từng ứng dụng cụ thể:

• Van cổng tay quay : Cấu tạo dạng cửa sập, ưu điểm là dòng chảy đi qua không bị cản trở, tổn thất áp suất thấp. Nhược điểm là thời gian đóng/mở lâu. Thường dùng trong hệ thống cấp thoát nước lớn.

• Van cầu tay quay: Thiết kế chuyên dụng cho việc điều tiết lưu lượng cực tốt nhờ đĩa van nâng lên hạ xuống theo phương dòng chảy. Phù hợp cho môi trường hơi nóng, nước áp lực.

• Van bướm tay quay: Cấu tạo mỏng, nhỏ gọn, đĩa van xoay 90 độ giúp đóng mở nhanh và tối ưu chi phí cho các đường ống có kích thước lớn.

• Van bi tay quay: Sử dụng viên bi khoét lỗ để đóng kín hoàn toàn dòng chảy với áp suất thấp, thích hợp cho nhiều môi trường làm việc khắt khe.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, việc nắm rõ bảng thông số kỹ thuật là chìa khóa quyết định tuổi thọ của hệ thống:

So sánh van tay xoay với các loại van khác

Để thấy rõ ưu thế, chúng ta đặt van tay quay lên bàn cân so sánh với van tay gạt và van điều khiển tự động:

• Cách vận hành: Van tay quay dùng tay quay/vô lăng; van tay gạt dùng tay gạt nhanh; van tự động dùng điện hoặc khí nén.

• Khả năng điều tiết: Van tay quay điều tiết rất tốt; van tay gạt hạn chế (chủ yếu đóng mở); van tự động điều tiết cực kỳ chính xác qua tín hiệu PID.

• Chi phí: Van tay quay có mức chi phí trung bình; van tay gạt thấp; van tự động rất cao do tích hợp motor/actuator.

• Bảo trì: Van tay quay và tay gạt rất dễ bảo trì, thay thế; trong khi van tự động đòi hỏi kỹ thuật phức tạp về điện/khí nén.

• Ứng dụng: Van tay quay thích hợp cho cả công nghiệp nặng lẫn dân dụng; van tay gạt cho ống nhỏ; van tự động chuyên cho dây chuyền tự động hóa hoàn toàn.

Tại sao van tay quay  vẫn được sử dụng rộng rãi?

Mặc dù kỷ nguyên tự động hóa đang bùng nổ, van tay quay vẫn chiếm lĩnh thị phần lớn nhờ những giá trị cốt lõi không thể thay thế. Thiết bị này vận hành vô cùng dễ dàng mà không đòi hỏi nguồn điện hay hệ thống khí nén rườm rà, giúp triệt tiêu hoàn toàn nỗi lo ngừng trệ do mất điện sự cố. Độ bền cơ học của van cực kỳ cao, ít hỏng hóc vặt, chi phí đầu tư ban đầu thấp và khả năng thích ứng linh hoạt với vô số môi trường làm việc khắc nghiệt từ nhà máy nhiệt điện đến hệ thống cấp nước sạch đô thị.

Ứng dụng thực tế van tay xoay

Van tay quay quay được sử dụng trong những lĩnh vực nào?

Sự đa dạng về vật liệu giúp thiết bị này hiện diện khắp mọi nơi trong đời sống và sản xuất:

• Hệ thống cấp thoát nước đô thị và trạm bơm.

• Các nhà máy sản xuất giấy, dệt nhuộm, xi măng.

• Hệ thống phòng cháy chữa cháy (PCCC) yêu cầu độ tin cậy tuyệt đối.

• Hệ thống điều hòa không khí và thông gió (HVAC).

• Ngành công nghiệp khai thác dầu khí và lọc hóa dầu.

• Hệ thống dẫn truyền hóa chất ăn mòn (khi dùng vật liệu inox/nhựa).

• Ngành công nghiệp thực phẩm và dược phẩm đòi hỏi tiêu chuẩn vệ sinh cao.

• Hệ thống tưới tiêu tự động trong nông nghiệp quy mô lớn.

Khi nào nên sử dụng van tay quay ?

Bạn nên ưu tiên đầu tư giải pháp này trong các trường hợp cụ thể: hệ thống không yêu cầu tự động hóa khép kín, cần điều tiết lưu lượng dòng chảy trực tiếp bằng tay, hệ thống có tần suất đóng mở thấp (chỉ vận hành khi bảo trì hoặc thay đổi quy trình), hoặc khi dự án cần tối ưu hóa triệt để chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu suất kỹ thuật bền vững.

Những sai lầm thường gặp khi lựa chọn

Việc thiếu kinh nghiệm kỹ thuật thường dẫn đến các sai lầm tai hại: chọn sai vật liệu gây ăn mòn nhanh chóng, chọn sai định mức áp suất dẫn đến nứt vỡ thân van, chọn sai kích thước gây thất áp hoặc rò rỉ, bỏ qua yếu tố nhiệt độ làm việc, lắp đặt sai chiều dòng chảy của van một chiều/van cầu, hoặc lơ là việc bảo trì định kỳ làm giảm tuổi thọ thiết bị.

Hướng dẫn checklist

Checklist lựa chọn van tay quay phù hợp

Trước khi quyết định mua sắm, hãy rà soát kỹ các tiêu chí sau:

• Xác định chính xác môi trường làm việc (nước, hóa chất, hơi nóng).

• Chọn đúng kích thước đường kính danh định DN.

• Kiểm tra áp suất vận hành tối đa của hệ thống.

• Kiểm tra giới hạn nhiệt độ chịu đựng của van.

• Chọn vật liệu thân van và gioăng làm kín phù hợp.

• Chọn kiểu kết nối tương thích (ren hay mặt bích).

• Chọn thương hiệu phân phối uy tín trên thị trường.

• Kiểm tra kỹ chính sách bảo hành và tài liệu kỹ thuật đi kèm.

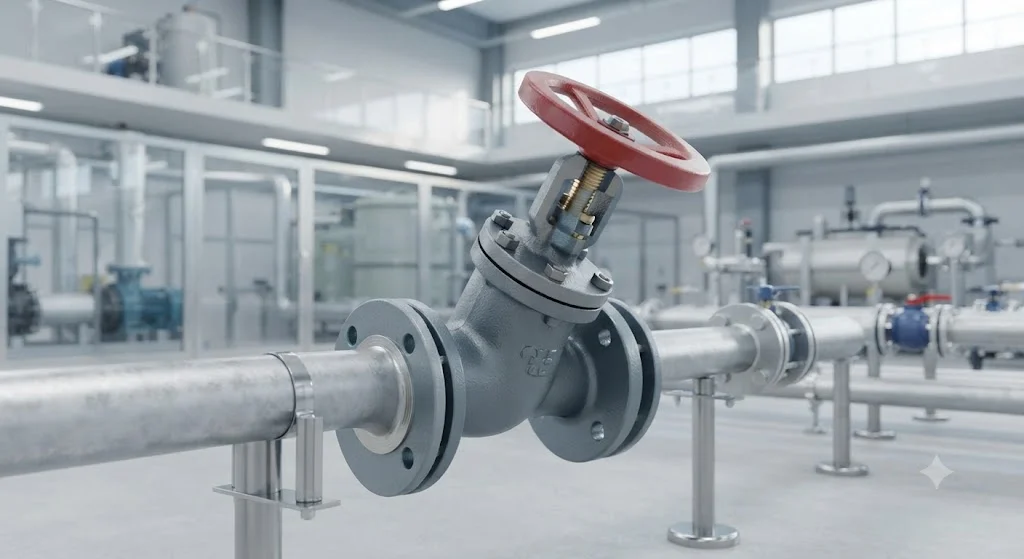

Hướng dẫn lắp đặt và bảo trì

Các bước lắp đặt chuẩn kỹ thuật:

1. Kiểm tra kỹ sản phẩm trước khi đưa lên công trình để đảm bảo không bị nứt vỡ, kẹt trục.

2. Làm sạch hoàn toàn đường ống, loại bỏ mạt hàn, cát sỏi còn sót lại bên trong.

3. Lắp đặt van đúng chiều mũi tên chỉ hướng dòng chảy (đối với các dòng van có định hướng).

4. Siết đều các bu lông kết nối mặt bích hoặc mối ren với lực vừa phải, tránh làm biến dạng thân van.

5. Chạy thử nghiệm áp lực hệ thống và kiểm tra kỹ độ rò rỉ tại các điểm kết nối.

Quy trình bảo trì định kỳ:

• Tiến hành kiểm tra tổng thể hệ thống định kỳ.

• Bôi trơn trục van và cơ cấu truyền động nếu phát hiện hiện tượng xoay nặng tay.

• Vệ sinh sạch sẽ cặn bẩn bám quanh đĩa van và thân van.

• Thay thế ngay gioăng làm kín khi có dấu hiệu lão hóa hoặc rò rỉ.

• Kiểm tra độ kín khít tổng thể sau một thời gian dài vận hành liên tục.

FAQ

Câu hỏi thường gặp

Van tay quay có điều tiết lưu lượng được không?

Có. Một số dòng thiết bị chuyên dụng như van cầu tay quay hoặc van bướm tay quay có khả năng điều tiết lưu lượng tương đối tốt, trong khi dòng van bi và van cổng chủ yếu đóng vai trò ngắt hoặc mở hoàn toàn dòng chảy.

Van tay xoay có cần nguồn điện không?

Không. Thiết bị hoạt động hoàn toàn bằng sức cơ học và lực xoay trực tiếp của người vận hành, hoàn toàn độc lập với hệ thống điện hay khí nén.

Van tay quay phù hợp với môi trường nào?

Tùy thuộc vào vật liệu chế tạo, van có thể ứng dụng linh hoạt cho nước sạch, nước thải, hơi nóng, khí nén, dầu mỏ hoặc các loại hóa chất có tính ăn mòn.

Bao lâu nên bảo trì van tay quay ?

Bạn nên tiến hành kiểm tra và bảo dưỡng định kỳ khoảng 6–12 tháng/lần, hoặc thực hiện sớm hơn nếu hệ thống hoạt động trong điều kiện khắc nghiệt hoặc có nhiều cặn bẩn.

Nên chọn van tay quay bằng gang, đồng hay inox?

Gang phù hợp cho hệ thống cấp thoát nước quy mô lớn; đồng thích hợp cho hệ thống cấp nước sinh hoạt dân dụng; trong khi inox là lựa chọn hoàn hảo cho môi trường hóa chất ăn mòn mạnh, thực phẩm và dược phẩm.

Kết luận

Lựa chọn van tay quay phù hợp để tối ưu hiệu quả hệ thống

Để hệ thống đường ống vận hành xuyên suốt và an toàn, việc đầu tư van tay xoay đòi hỏi sự thấu đáo từ khâu phân tích môi trường làm việc, chọn đúng chủng loại van, đảm bảo tính tương thích về kích thước, áp suất cho đến việc lắp đặt và bảo trì chuẩn kỹ thuật. Sự cẩn trọng này sẽ giúp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ thiết bị đáng kể.
