Hướng dẫn toàn tập về 250 WOG Check Valve: Cấu tạo, Tiêu chuẩn và Ứng dụng

Vì sao cần hiểu đúng tiêu chuẩn 250 WOG khi chọn van một chiều?

Khi lựa chọn van một chiều cho hệ thống cấp nước, khí nén hoặc đường ống dẫn dầu, nhiều kỹ thuật viên thường chỉ quan tâm đến kích thước lắp đặt mà vô tình bỏ qua các thông số áp suất quan trọng. Việc lựa chọn sai lầm này có thể dẫn đến hệ quả nghiêm trọng, khiến van không thể chịu được áp lực vận hành thực tế, gây nứt vỡ hoặc rò rỉ lưu chất.

Ngay trong quá trình thiết kế hệ thống, việc hiểu và ứng dụng đúng loại 250 WOG check valve là yếu tố mang tính quyết định. Một chiếc van chuẩn WOG không chỉ làm nhiệm vụ điều hướng dòng chảy mà còn đóng vai trò như một chốt chặn an toàn, bảo vệ các thiết bị đắt tiền như máy bơm, máy nén khỏi hiện tượng dội ngược áp suất (water hammer).

250 WOG Check Valve là gì?

Để lựa chọn đúng thiết bị, trước tiên chúng ta cần giải mã chính xác các ký hiệu kỹ thuật được khắc trên thân van. Thuật ngữ này chứa đựng toàn bộ thông tin về giới hạn vận hành và môi trường làm việc tương thích của sản phẩm.

Định nghĩa ngắn gọn:

250 WOG Check Valve là loại van một chiều được thiết kế chuyên dụng để làm việc an toàn trong môi trường nước (Water), dầu (Oil) và khí (Gas). Van có khả năng chịu áp suất tĩnh tối đa lên đến 250 PSI trong điều kiện nhiệt độ tiêu chuẩn, với chức năng cốt lõi là chỉ cho phép lưu chất đi qua theo một hướng nhất định và tự động khóa kín để ngăn dòng chảy ngược.

Đi sâu vào phân tích, ký hiệu WOG là viết tắt của ba môi trường phổ biến nhất trong công nghiệp: Water (Nước sinh hoạt, nước lạnh), Oil (Dầu bôi trơn, dầu thủy lực không ăn mòn) và Gas (Khí nén, khí gas không hóa lỏng). Con số 250 đại diện cho áp suất làm việc tối đa an toàn, tương đương khoảng 17.2 bar. Việc thiết bị đạt tiêu chuẩn này đồng nghĩa với việc nó đã vượt qua các bài kiểm tra áp lực khắt khe trong môi trường không sốc nhiệt.

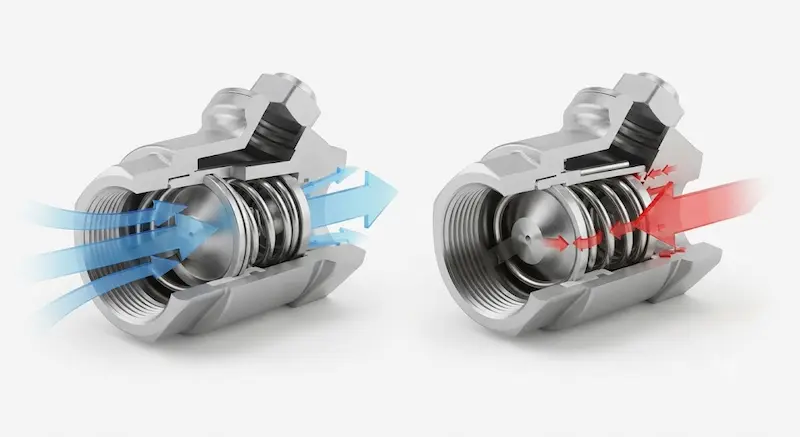

Cấu tạo và nguyên lý hoạt động

Một chiếc van một chiều chuẩn 250 PSI được cấu thành từ các vật liệu chịu lực cao, với thiết kế cơ khí chính xác để phản ứng nhạy bén với sự thay đổi của áp suất dòng chảy.

Cấu tạo cơ bản bao gồm:

• Thân van: Bộ phận chịu áp lực chính, thường đúc nguyên khối từ đồng (Brass), đồng đỏ (Bronze) hoặc Inox. Thân van có độ dày được tính toán để chịu được mức áp 250 PSI mà không biến dạng.

• Đĩa van (hoặc lá lật/bi): Bộ phận trực tiếp chặn dòng chảy. Nó được gia công nhẵn bóng để tạo độ tiếp xúc hoàn hảo.

• Lò xo (tùy loại): Lực đẩy của lò xo giúp đĩa van đóng lại nhanh chóng ngay khi áp lực phía trước giảm sút.

• Gioăng làm kín: Thường làm từ PTFE, NBR hoặc Viton, giúp van đóng kín tuyệt đối, ngăn rò rỉ vi mô.

• Cổng kết nối: Thường là ren trong (NPT hoặc BSP) hoặc mặt bích để kết nối với hệ thống ống dẫn.

Nguyên lý hoạt động:

Van vận hành hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất. Khi lưu chất đi vào đúng chiều mũi tên, áp lực dòng chảy sẽ thắng lực cản của lò xo hoặc trọng lượng đĩa van, đẩy đĩa van mở ra để lưu chất đi qua.

Ngược lại, khi nguồn cấp bị ngắt hoặc áp suất đầu ra cao hơn đầu vào, dòng chảy sẽ có xu hướng dội ngược lại. Lúc này, lực đẩy ngược của nước kết hợp với lực lò xo sẽ ép chặt đĩa van vào ngàm (seat), đóng kín hoàn toàn đường ống và bảo vệ hệ thống phía trước.

Các loại 250 WOG Check Valve phổ biến

Tùy thuộc vào yêu cầu về tốc độ đóng ngắt và vị trí lắp đặt (đứng hay ngang), dòng van này được chia thành nhiều biến thể khác nhau để tối ưu hóa hiệu suất làm việc.

• Van 1 chiều lá lật (Swing Check Valve): Hoạt động dựa trên bản lề và trọng lực. Đĩa van lật lên khi có nước đi qua và sập xuống khi nước ngừng lại. Ưu điểm: Cho phép lưu lượng đi qua lớn, ít cản trở dòng chảy. Phù hợp cho đường ống nước kích thước trung bình và lớn.

• Van một chiều lò xo (Spring/In-line Check Valve): Sử dụng lò xo thép không gỉ để ép đĩa van lại. Ưu điểm: Đóng ngắt cực kỳ nhanh, ngăn chặn hiệu quả hiện tượng búa nước. Có thể lắp đặt ở mọi tư thế (đứng, ngang, nghiêng).

• Van một chiều bi (Ball Check Valve): Dùng một viên bi để chặn dòng. Khi có áp lực, viên bi bị đẩy lên; khi mất áp, bi rớt xuống bịt kín lỗ. Phù hợp cho môi trường lưu chất có độ nhớt cao hoặc chứa cặn, vì bi có khả năng tự làm sạch trong lúc xoay.

• Van một chiều cánh bướm (Dual Plate Check Valve): Thiết kế dạng hai cánh bướm gập lại nhờ lò xo. Dòng van này có ưu điểm nổi bật là kích thước siêu mỏng, tiết kiệm không gian lắp đặt, thường dùng trong các hệ thống cấp thoát nước quy mô lớn.

Thông số kỹ thuật quan trọng

Để một chiếc van hoạt động đúng công suất thiết kế, kỹ sư cần nắm bắt và đánh giá chính xác các thông số kỹ thuật được nhà sản xuất niêm yết.

• Áp suất làm việc (Pressure Rating): Đạt 250 WOG (hoặc 250 PSI / ~17.2 Bar / 1.7 MPa) ở môi trường nước, dầu, khí ở nhiệt độ môi trường.

• Kích thước (Size): Trải dài từ DN15 (1/2 inch) cho đến DN100 (4 inch) đối với hệ thống ren, và lớn hơn đối với mặt bích. Cần chọn khớp tuyệt đối với đường ống.

• Vật liệu chế tạo:

  • Đồng thau (Brass): Dùng tốt cho nước sạch, khí nén thông thường, giá thành hợp lý.

  • Inox 304/316 (Stainless Steel): Dành cho môi trường hóa chất nhẹ, thực phẩm, hoặc khu vực có tính ăn mòn cao, độ bền vượt trội.

• Kiểu kết nối: Các chuẩn ren phổ biến như ren ống côn NPT (Mỹ) hoặc ren hình trụ BSP (Châu Âu, Châu Á). Việc bắt sai loại ren sẽ gây xì hở.

• Nhiệt độ làm việc: Hầu hết van WOG chịu được từ -10°C đến 120°C. Với gioăng PTFE, van có thể chịu được mức nhiệt cao hơn (lên tới 150°C).

So sánh 200 WOG và 250 WOG

Sự khác biệt 50 PSI tưởng chừng không lớn, nhưng trong môi trường công nghiệp, nó quyết định tính an toàn và độ tin cậy của toàn bộ hệ thống lưu chất.

250 WOG Check Valve được sử dụng ở đâu?

Nhờ đặc tính đa dụng, dòng van này có mặt trong hầu hết các công trình dân dụng lẫn hệ thống công nghiệp hiện đại:

• Hệ thống cấp thoát nước tòa nhà: Lắp sau đồng hồ nước, máy bơm tăng áp để giữ nước không tụt về bể ngầm, giúp bơm không phải chạy không tải.

• Hệ thống khí nén công nghiệp: Lắp giữa máy nén khí và bình tích áp, ngăn không cho khí áp suất cao từ bình dội ngược lại cụm nén gây kẹt trục.

• Ngành dầu khí và thủy lực: Sử dụng trong các đường ống dẫn dầu bôi trơn, dầu máy cắt CNC nhờ khả năng chịu áp lực và không bị dầu mỏ ăn mòn (đối với dòng Inox hoặc đồng).

• Hệ thống HVAC: Ứng dụng trong đường ống nước lạnh (Chiller) hoặc nước ngưng điều hòa, đảm bảo hướng di chuyển tuần hoàn của lưu chất.

• Sản xuất thực phẩm & Y tế: Các dòng van 250 WOG làm từ Inox 316 siêu sạch được lắp đặt để ngăn ngừa nhiễm khuẩn chéo do nước chảy ngược.

Sai lầm thường gặp khi sử dụng van một chiều

Dù cấu tạo đơn giản, nhưng nếu thiếu kinh nghiệm, người dùng rất dễ mắc phải những sai lầm tai hại trong quá trình lắp đặt:

• Lắp ngược chiều mũi tên: Đây là lỗi kinh điển nhất. Trên thân mỗi van luôn đúc nổi mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến hệ thống bị tắc nghẽn hoàn toàn, dễ dẫn đến cháy máy bơm.

• Dùng sai tư thế lắp đặt: Van lá lật thông thường chỉ hoạt động tốt khi lắp ngang. Nếu lắp ở ống thẳng đứng, trọng lực không thể kéo lá van đóng kín một cách tự nhiên.

• Dùng cho môi trường sai quy định: Van WOG không được thiết kế cho hơi nóng (Steam). Nếu dùng van này cho hệ thống lò hơi (có nhiệt độ >150°C), gioăng cao su sẽ chảy nhão ngay lập tức.

• Không tính toán lưu lượng cản: Van lò xo tuy đóng nhanh nhưng gây tổn thất áp suất lớn hơn van lá lật. Nếu máy bơm quá yếu, nó không đủ sức đẩy mở hoàn toàn đĩa van.

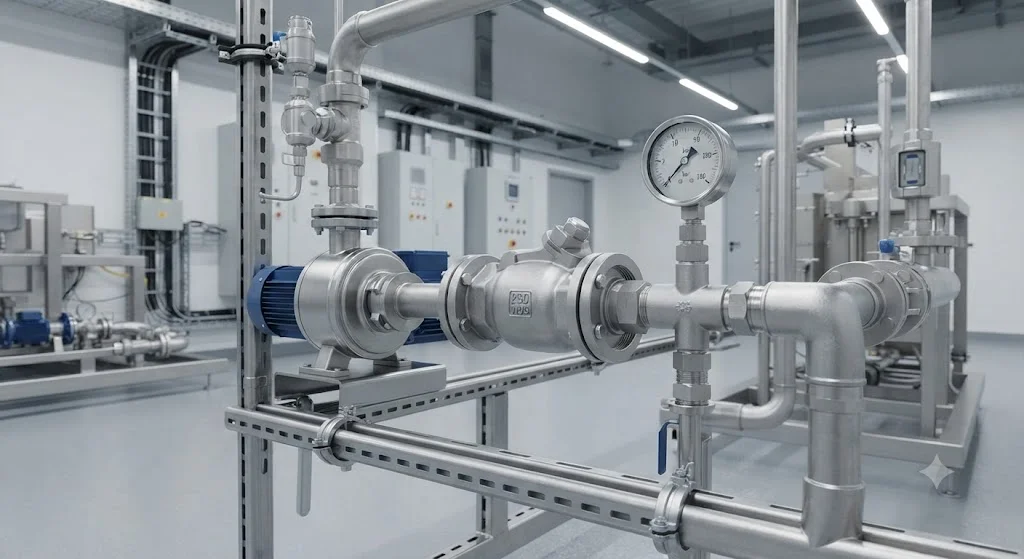

Hướng dẫn lắp đặt chuẩn kỹ thuật

Quá trình thi công quyết định đến 50% độ bền của thiết bị. Hãy thao tác theo các bước an toàn sau:

1. Vệ sinh đường ống: Xả một lượng nhỏ nước hoặc khí nén để đẩy hết phoi tiện, cát đá hoặc cặn bẩn trong ống ra ngoài, tránh làm kẹt lá van.

2. Kiểm tra hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên trên thân van. Mũi tên này bắt buộc phải hướng theo chiều đi của lưu chất.

3. Quấn băng làm kín: Đối với van nối ren, sử dụng băng tan PTFE quấn từ 8-12 vòng quanh ren ngoài của đường ống theo chiều kim đồng hồ.

4. Thao tác siết ren: Vặn van vào bằng tay trước. Sau đó dùng cờ lê hoặc kìm mỏ quạ siết vừa đủ chặt. Không dùng lực vặn quá ép để tránh làm nứt thân van đồng.

5. Vận hành thử nghiệm: Mở nguồn cấp từ từ, quan sát các khớp nối xem có rò rỉ hay không. Tắt nguồn cấp để kiểm tra xem van có đóng kín và chặn nước thành công chưa.

Những lưu ý quan trọng khi sử dụng

• Không vượt quá áp suất thiết kế: Dù van có hệ số an toàn, nhưng tuyệt đối không vận hành liên tục ở mức áp suất vượt quá giới hạn 250 PSI của nhà sản xuất.

• Kiểm tra và bảo dưỡng định kỳ: Lên lịch kiểm tra mỗi 6 tháng, lắng nghe xem có tiếng kêu "cạch cạch" bất thường (dấu hiệu lò xo yếu hoặc lá lật bị kẹt) hay không.

• Vệ sinh bộ lọc: Luôn khuyến khích lắp thêm bộ lọc y (Y-Strainer) phía trước van một chiều để ngăn rác thải làm kênh đĩa van.

• Thay thế gioăng phớt: Nếu phát hiện hiện tượng lưu chất rò rỉ ngược trở lại (backflow), đó là lúc gioăng làm kín đã lão hóa và cần tháo ra thay mới hoặc thay nguyên cụm van.

FAQ: Câu hỏi thường gặp

250 WOG nghĩa là gì?

WOG là viết tắt của Water (Nước), Oil (Dầu), Gas (Khí). Con số 250 biểu thị mức áp suất làm việc tối đa an toàn của van là 250 PSI trong điều kiện nhiệt độ môi trường.

250 WOG tương đương bao nhiêu bar?

Dựa trên công thức chuyển đổi (1 Bar ≈ 14.5 PSI), mức áp suất 250 PSI sẽ tương đương với khoảng 17.2 Bar. Đây là mức áp lực khá cao, phù hợp với hầu hết các hệ thống công nghiệp nhẹ và dân dụng.

250 wog check valve dùng cho khí nén được không?

Hoàn toàn được. Chữ "G" trong WOG đại diện cho Gas (bao gồm cả khí nén thông thường). Tuy nhiên, với hệ thống khí nén, bạn nên ưu tiên chọn loại van một chiều lò xo để đảm bảo độ đóng kín tức thì.

Nên chọn van đồng hay inox?

Van đồng có giá thành rẻ, gia công tốt, phù hợp cho nước sinh hoạt và khí nén. Van inox có giá cao hơn nhưng chống ăn mòn xuất sắc, bắt buộc dùng cho thực phẩm, hóa chất và môi trường ngoài trời khắc nghiệt.

Kết luận

Việc am hiểu các thông số kỹ thuật, đặc biệt là tiêu chuẩn áp suất, là chìa khóa để xây dựng một hệ thống đường ống an toàn, hiệu quả. Một chiếc 250 WOG check valve chất lượng không chỉ hoàn thành xuất sắc nhiệm vụ ngăn dòng chảy ngược mà còn bảo vệ các thiết bị trung tâm đắt giá khỏi những hỏng hóc nghiêm trọng do xung lực áp suất gây ra. Bằng cách phân loại rõ ràng môi trường sử dụng, xác định đúng áp lực và tuân thủ chặt chẽ quy trình lắp đặt, bạn hoàn toàn có thể tối ưu hóa hiệu năng làm việc và kéo dài tuổi thọ của toàn bộ hệ thống lưu chất.
