Hướng dẫn chi tiết: Cách lựa chọn, lắp đặt và sử dụng DN15 PN25 Valve đạt chuẩn kỹ thuật

Trong thế giới của các hệ thống đường ống công nghiệp, từ những tòa nhà chọc trời đến các nhà máy sản xuất thực phẩm hay dược phẩm, sự an toàn và hiệu suất luôn là yếu tố được đặt lên hàng đầu. Một mắt xích nhỏ nhưng mang tính quyết định đến sự vận hành ổn định của toàn bộ mạng lưới chính là các loại van công nghiệp. Tuy nhiên, không ít nhà quản lý kỹ thuật hoặc kỹ sư lắp đặt đã gặp phải những sự cố đáng tiếc chỉ vì thiếu sự quan tâm đúng mức đến các thông số kỹ thuật, đặc biệt là thông số DN15 PN25 valve.

Việc hiểu đúng bản chất của kích thước danh nghĩa (DN) và cấp áp suất danh định (PN) không chỉ là vấn đề kiến thức, mà là chìa khóa để tối ưu hóa chi phí đầu tư và ngăn ngừa những tai nạn áp suất nghiêm trọng. Bài viết này sẽ đóng vai trò như một cẩm nang chuyên sâu, giải mã tất cả những khía cạnh quan trọng nhất về dòng van DN15 PN25, giúp bạn tự tin lựa chọn và vận hành thiết bị một cách chuẩn xác nhất.

Vì sao cần hiểu đúng thông số DN15 PN25 khi lựa chọn van?

Trong kỹ thuật đường ống, sự nhầm lẫn về thông số là "kẻ thù" số một của độ bền hệ thống. Nhiều người thường chỉ quan tâm đến loại van (van bi, van cổng, van cầu) mà bỏ quên hai ký tự quan trọng là "DN" và "PN".

1. Rủi ro từ việc chọn sai thông số

Khi bạn lựa chọn một chiếc van không đúng kích thước (DN), hệ thống sẽ gặp hiện tượng thắt nút cổ chai, gây ra sụt áp đột ngột, làm giảm lưu lượng dòng chảy và gây quá tải cho máy bơm. Nguy hiểm hơn, nếu bạn lắp đặt một chiếc van có cấp áp suất thấp hơn yêu cầu của hệ thống (ví dụ chọn PN16 cho hệ thống yêu cầu áp suất 20 bar), rủi ro về rò rỉ lưu chất, nứt thân van hoặc thậm chí là nổ van là rất cao.

2. Tối ưu hóa hiệu suất vận hành

Hiểu đúng DN15 PN25 valve không chỉ là việc chọn thiết bị "vừa" với ống, mà là chọn thiết bị "đúng" với điều kiện làm việc khắc nghiệt. Các van có cấp áp suất PN25 được gia công với độ dày thân van lớn hơn, vật liệu chế tạo cao cấp hơn và các cơ cấu làm kín (gioăng, đệm) bền bỉ hơn. Khi chọn đúng, bạn đang thiết lập một hệ thống có tuổi thọ cao, ít cần bảo trì, đồng thời tiết kiệm đáng kể chi phí điện năng do không phải xử lý những thất thoát do rò rỉ gây ra.

DN15 PN25 Valve là gì? Giải mã các thông số kỹ thuật

Để làm chủ được thiết bị, chúng ta cần bóc tách các khái niệm kỹ thuật cốt lõi.

1. DN15 là gì?

DN là viết tắt của Diameter Nominal (Đường kính danh nghĩa). DN15 tương ứng với đường ống có kích thước danh nghĩa 15 mm. Trong thực tế, đường ống này thường là ống phi 21 mm (1/2 inch). Đây là kích thước phổ biến nhất trong các nhánh đường ống phân phối nước sạch, nhánh điều khiển khí nén hoặc các đầu cấp cho thiết bị vệ sinh, thiết bị đo lường.

2. PN25 là gì?

PN là viết tắt của Pressure Nominal (Áp suất danh định). PN25 nghĩa là van được thiết kế để vận hành an toàn ở áp suất tối đa là 25 bar (tương đương khoảng 362 psi) trong điều kiện nhiệt độ tiêu chuẩn (thường là ở nhiệt độ phòng). Điều này có nghĩa là thiết bị đã được kiểm định chịu được ngưỡng áp suất này mà không bị biến dạng hay hư hỏng.

3. Ý nghĩa của sự kết hợp DN15 PN25

Sự kết hợp giữa kích thước DN15 và cấp áp suất PN25 tạo nên một sản phẩm nhỏ gọn nhưng cực kỳ mạnh mẽ. Nó đặc biệt phù hợp cho các khu vực chịu áp lực cao nhưng không gian lắp đặt bị giới hạn.

Cấu tạo và nguyên lý hoạt động của DN15 PN25 Valve

Dù là van bi, van cầu hay van một chiều, cấu tạo cơ bản của các dòng van công nghiệp chuẩn DN15 PN25 đều phải đảm bảo các tiêu chuẩn khắt khe.

1. Các thành phần chính

• Thân van (Body): Được đúc từ thép, inox 304, 316 hoặc đồng thau chất lượng cao, có khả năng chịu áp lực nén cực lớn.

• Bộ phận đóng/mở (Closure Member):

  • Van bi: Một viên bi có lỗ rỗng xoay 90 độ để đóng/mở dòng chảy.

  • Van cầu: Một đĩa van di chuyển theo chiều dọc để điều tiết lưu lượng.

• Ty van (Stem): Truyền lực từ tay gạt/tay quay vào bộ phận đóng mở.

• Gioăng làm kín (Seals/Gaskets): Đây là yếu tố quan trọng nhất của dòng PN25. Gioăng thường được làm từ PTFE (Teflon) chịu áp, chịu nhiệt, đảm bảo van kín tuyệt đối ngay cả khi hệ thống chịu rung lắc.

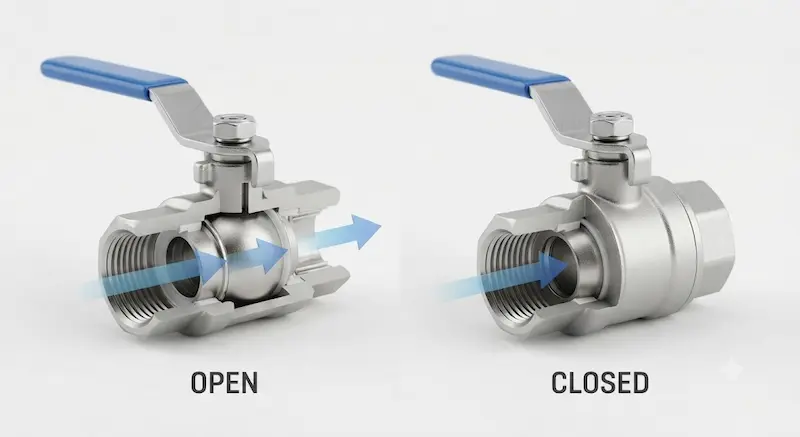

2. Nguyên lý hoạt động

Nguyên lý cơ bản dựa trên sự can thiệp cơ học vào tiết diện dòng chảy. Đối với van bi DN15 PN25, khi tay gạt song song với đường ống, lưu chất đi qua toàn phần với tổn thất áp suất thấp nhất. Khi xoay tay gạt 90 độ, viên bi đóng kín cổng van, ngăn chặn dòng chảy. Đối với các loại van yêu cầu độ kín tuyệt đối dưới áp suất 25 bar, cấu tạo gioăng thường là loại "floating ball" (bi nổi) hoặc "trunnion mounted" để tăng cường khả năng chịu áp.

Phân tích các loại DN15 PN25 Valve phổ biến trên thị trường

Tùy vào ứng dụng, bạn có thể lựa chọn các biến thể sau:

1. Van bi (Ball Valve) DN15 PN25

Van bi là dòng "vua" trong các ứng dụng đóng mở nhanh. Với khả năng đóng kín 100% chỉ trong 1/4 vòng xoay, nó là lựa chọn lý tưởng cho các đường ống dẫn khí nén, dầu hoặc nước cấp áp lực cao. Đặc biệt, dòng van bi PN25 thường có thiết kế "Full port" để dòng chảy không bị cản trở.

2. Van cầu (Globe Valve) DN15 PN25

Nếu bạn cần điều tiết lưu lượng (ví dụ: kiểm soát tốc độ dòng chảy của nước hoặc hơi nóng), van cầu là lựa chọn số 1. Cấu tạo của van cầu DN15 PN25 cho phép điều chỉnh dòng chảy từng chút một nhờ hành trình di chuyển của đĩa van theo trục đứng.

3. Van một chiều (Check Valve) DN15 PN25

Van 1 chiều tự động vận hành, chỉ cho dòng lưu chất đi theo một hướng duy nhất. Trong các hệ thống máy bơm, nó giúp ngăn chặn sự quay ngược của nước (hiện tượng búa nước), từ đó bảo vệ động cơ bơm khỏi hỏng hóc.

4. Van điện từ (Solenoid Valve) DN15 PN25

Sử dụng năng lượng điện để điều khiển đóng mở từ xa. Đây là thiết bị không thể thiếu trong các hệ thống tự động hóa công nghiệp (như tưới tự động, hệ thống làm mát máy CNC, hoặc dây chuyền đóng gói).

Thông số kỹ thuật cần lưu ý khi chọn mua

Trước khi quyết định "chốt" đơn hàng cho bất kỳ loại DN15 PN25 valve nào, hãy kiểm tra checklist thông số sau:

• Chuẩn kết nối: Van DN15 có thể dùng ren ngoài (NPT, BSP) hoặc mặt bích. Bạn cần kiểm tra kỹ ren đường ống hiện tại là gì để tránh việc mua van về không vặn vừa.

• Vật liệu: Nếu dùng cho thực phẩm, hãy chọn inox 316. Nếu dùng cho nước sạch hoặc khí nén thông thường, đồng hoặc inox 304 là đủ tốt.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như DIN (Đức), ANSI (Mỹ), JIS (Nhật) sẽ quy định kích thước mặt bích và chiều dài van khác nhau. Một chiếc van chuẩn DIN có thể không vừa với hệ thống đang dùng chuẩn ANSI.

• Dải nhiệt độ: Lưu ý rằng áp suất chịu đựng (PN25) thường tỉ lệ nghịch với nhiệt độ. Nếu nhiệt độ lưu chất tăng lên 150°C, áp suất chịu đựng có thể giảm xuống dưới 25 bar. Hãy kiểm tra biểu đồ "Pressure-Temperature rating" của nhà sản xuất.

Tại sao DN15 PN25 lại giúp hệ thống vận hành bền bỉ?

Tại sao phải chọn PN25 trong khi PN16 có vẻ rẻ hơn? Câu trả lời nằm ở "hệ số an toàn".

Trong các hệ thống công nghiệp, áp suất thường không ổn định. Hiện tượng búa nước (water hammer) – sự gia tăng áp suất đột ngột khi đóng van nhanh – có thể khiến áp suất trong ống vọt lên gấp đôi, gấp ba bình thường. Một chiếc van PN16 có thể bị rạn nứt ngay lập tức, nhưng một chiếc van PN25 với kết cấu vững chắc sẽ dễ dàng hấp thụ cú sốc đó mà không hề hấn gì. Việc sử dụng thiết bị dư tải một chút chính là cách đầu tư thông minh nhất để tránh các cuộc gọi khẩn cấp cho đội kỹ thuật lúc nửa đêm.

Phân tích so sánh: PN16 và PN25 – Khi nào thì dùng loại nào?

Khuyến nghị: Nếu hệ thống của bạn là nhà máy công nghiệp có máy bơm tăng áp, hãy dùng PN25. Nếu là hệ thống nước cấp dân dụng thông thường, PN16 là đủ.

Ứng dụng thực tế của DN15 PN25 Valve

Dòng van này hiện diện ở khắp mọi nơi:

1. Hệ thống HVAC: Điều tiết nước lạnh cho các dàn AHU, FCU trong các tòa nhà cao tầng.

2. Ngành thực phẩm: Sử dụng van inox PN25 để điều khiển quy trình chiết rót, đóng chai nhờ độ kín khít tuyệt đối, đảm bảo vệ sinh.

3. Hơi nóng: Trong các nồi hơi, van DN15 PN25 chịu được nhiệt độ và áp suất lớn, giúp kiểm soát hơi hiệu quả.

4. Dầu khí: Kiểm soát luồng dầu và khí qua các trạm trung chuyển nhỏ.

Những sai lầm phổ biến khi lắp đặt và cách khắc phục

• Sai lầm 1: Dùng kìm kẹp trực tiếp lên thân van. Điều này làm xước lớp mạ bảo vệ hoặc làm biến dạng thân van. Khắc phục: Chỉ kẹp kìm vào các cạnh lục giác (hex nut) của van.

• Sai lầm 2: Lắp ngược chiều dòng chảy. Nhiều van có mũi tên chỉ dẫn. Lắp ngược khiến áp suất lưu chất làm hở gioăng. Khắc phục: Kiểm tra mũi tên trước khi lắp.

• Sai lầm 3: Quấn quá nhiều băng tan (băng keo non). Điều này gây nứt ren trong của van. Khắc phục: Quấn một lượng vừa đủ, từ 5-7 vòng.

• Sai lầm 4: Không kiểm tra định kỳ. Khắc phục: Ít nhất 6 tháng/lần, hãy kiểm tra tay gạt xem có bị kẹt hay không.

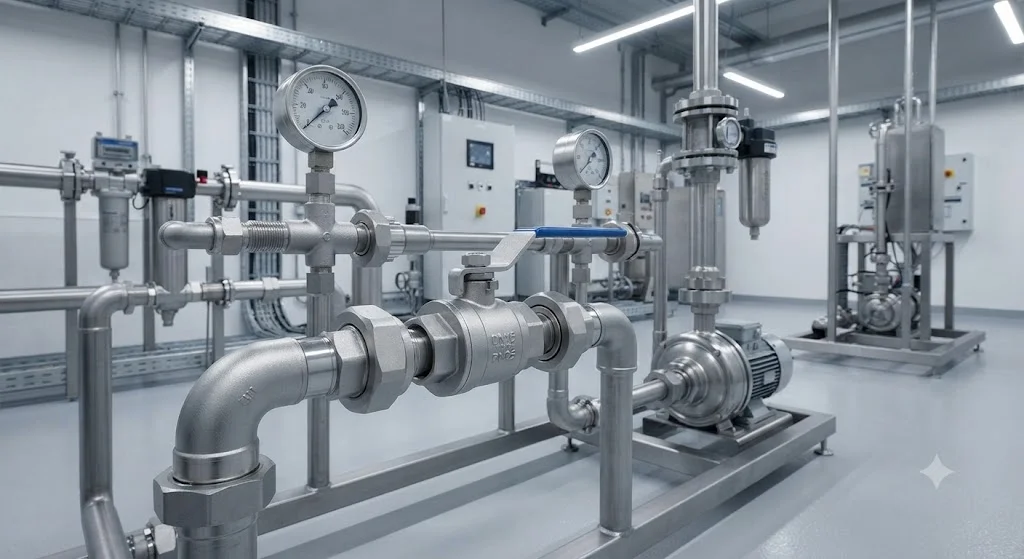

Hướng dẫn bảo trì van chuyên nghiệp

Để kéo dài tuổi thọ của DN15 PN25 valve, bạn cần thực hiện quy trình sau:

1. Vận hành thử: Mỗi tháng, hãy đóng và mở van vài lần để loại bỏ cặn bẩn tích tụ trong thân van.

2. Kiểm tra gioăng: Nếu phát hiện hơi rò rỉ, hãy thay thế gioăng PTFE ngay lập tức, đừng đợi đến khi nước phun thành tia.

3. Bôi trơn: Đối với các dòng van kim loại, việc bôi một ít mỡ silicone vào trục ty van sẽ giúp việc vận hành nhẹ nhàng hơn rất nhiều.

4. Vệ sinh: Sử dụng chất tẩy rửa nhẹ, không dùng axit mạnh vì sẽ làm hỏng bề mặt inox/đồng.

FAQ: Những câu hỏi thường gặp nhất từ khách hàng

1. DN15 PN25 Valve có tương thích với ống nhựa PPR không?

Có, nhưng bạn cần sử dụng các bộ chuyển đổi (rắc co) từ ren đồng/inox sang ren nhựa. Tuyệt đối không dùng ren nhựa cho các ứng dụng áp suất cao vì nhựa sẽ bị biến dạng.

2. Tại sao van PN25 lại đắt hơn van PN16 đáng kể?

Sự chênh lệch giá nằm ở chi phí vật liệu (thân dày hơn) và quy trình kiểm định chất lượng (test áp suất nghiêm ngặt hơn trước khi xuất xưởng).

3. Có thể dùng van DN15 PN25 cho đường ống DN20 được không?

Không nên. Việc dùng van nhỏ hơn kích thước ống sẽ tạo ra hiện tượng nghẽn dòng, gây sụt áp nghiêm trọng và rung lắc đường ống do dòng chảy bị xoáy.

4. Khi nào nên thay thế van?

Khi van bắt đầu bị rò rỉ dù đã siết gioăng, khi tay gạt bị gãy hoặc khi van bị oxy hóa quá mức (đối với van đồng).

Kết luận

Việc lựa chọn và sử dụng đúng một chiếc DN15 PN25 valve là minh chứng cho sự chuyên nghiệp và cẩn trọng của một nhà quản lý kỹ thuật. Dù chỉ là một linh kiện nhỏ bé trong hệ thống đường ống đồ sộ, nhưng vai trò của nó lại vô cùng trọng yếu: đảm bảo an toàn, duy trì áp suất và tối ưu hóa hiệu suất cho toàn bộ dự án.

Đừng bao giờ coi thường các thông số kỹ thuật, bởi trong ngành kỹ thuật, mọi sai sót nhỏ đều có thể dẫn đến những hậu quả to lớn. Hy vọng qua bài viết này, bạn đã nắm vững được kiến thức nền tảng để tự tin lựa chọn các sản phẩm chất lượng, đúng mục đích và chuẩn xác về tiêu chuẩn kỹ thuật.
