Van BB VS (Ball Balancing Valve): Giải pháp tối ưu cho cân bằng thủy lực trong hệ thống HVAC

Trong các hệ thống Chiller và HVAC quy mô lớn, việc vận hành máy bơm đúng công suất không đồng nghĩa với việc hiệu suất làm lạnh sẽ đạt mức tối ưu. Thực tế, không ít trường hợp các thiết bị cuối (như FCU hay AHU) ở gần máy bơm luôn hoạt động quá tải, trong khi các thiết bị ở xa lại không đủ lưu lượng nước làm mát. Sự mất cân bằng lưu lượng này không chỉ khiến hiệu suất làm lạnh giảm sút mà còn gây tiêu hao điện năng lãng phí. Đây chính là lúc van BB VS (Ball Balancing Valve) trở thành "chìa khóa" giúp cân bằng thủy lực, tối ưu hóa toàn bộ hiệu quả vận hành của hệ thống đường ống.

Việc tích hợp Ball Balancing Valve không chỉ đơn thuần là lắp đặt một thiết bị điều tiết, mà là giải pháp kỹ thuật bài bản để kiểm soát dòng chảy, bảo vệ máy bơm và đảm bảo sự thoải mái cho không gian sử dụng. Bài viết này sẽ phân tích chi tiết về vai trò, cấu tạo cũng như quy trình lắp đặt chuẩn chuyên gia để hệ thống của bạn vận hành đạt hiệu suất cao nhất.

Vì sao van BB VS được sử dụng phổ biến trong hệ thống HVAC?

Hệ thống HVAC hiện đại đòi hỏi sự chính xác tuyệt đối trong việc phân phối lưu lượng nước lạnh hoặc nước nóng đến từng khu vực. Khi lưu lượng không được cân bằng, máy bơm phải gồng mình hoạt động ở dải áp suất cao, dẫn đến quá tải, gây rung lắc và giảm tuổi thọ hệ thống.

Van BB VS xuất hiện như một giải pháp kép: vừa thực hiện chức năng của một chiếc van bi đóng/mở nhanh, vừa có khả năng điều tiết lưu lượng chính xác tại chỗ. Bằng cách thiết lập trở lực cần thiết cho từng nhánh rẽ, Ball Balancing Valve giúp triệt tiêu áp suất dư thừa, đưa lưu lượng thực tế về sát với lưu lượng thiết kế. Điều này giúp hệ thống Chiller vận hành ở chế độ "Delta T" tối ưu, tiết kiệm đáng kể năng lượng tiêu thụ cho máy bơm và máy lạnh trung tâm.

Van BB VS là gì?

Van BB VS (viết tắt của Ball Balancing Valve) là loại van bi chuyên dụng tích hợp chức năng cân bằng lưu lượng. Khác với các dòng van bi thông thường chỉ có chức năng đóng hoặc mở, Ball Balancing Valve được thiết kế với cơ cấu giới hạn hành trình và tích hợp cổng đo áp suất, cho phép người vận hành điều chỉnh tiết diện dòng chảy một cách tinh vi.

Trong các hệ thống HVAC, Chiller và cấp nước công nghiệp, Ball Balancing Valve đóng vai trò là thiết bị trung gian điều khiển. Nó cho phép kỹ thuật viên thiết lập mức lưu lượng cụ thể cho từng nhánh đường ống dựa trên các thông số đo đạc thực tế tại hiện trường, từ đó đảm bảo toàn bộ hệ thống luôn trong trạng thái cân bằng thủy lực bền vững.

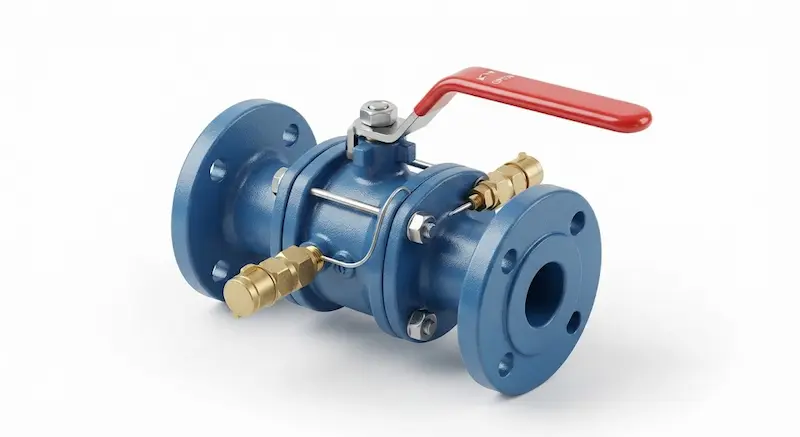

Cấu tạo và nguyên lý hoạt động

Cấu tạo của một chiếc Ball Balancing Valve được tối ưu hóa cho độ bền và tính chính xác:

• Thân van: Thường làm từ đồng đúc, gang cầu hoặc inox, chịu được áp lực cao.

• Viên bi (Ball): Bộ phận điều tiết chính, được gia công tỉ mỉ để đảm bảo độ kín.

• Tay gạt: Hệ thống điều khiển tích hợp thước đo góc mở hoặc cơ cấu khóa hành trình.

• Cổng đo áp suất (Test Ports): Điểm kết nối thiết bị đo chuyên dụng để xác định chênh áp.

• Cơ cấu khóa vị trí: Giữ tay gạt cố định sau khi đã đạt được lưu lượng thiết kế.

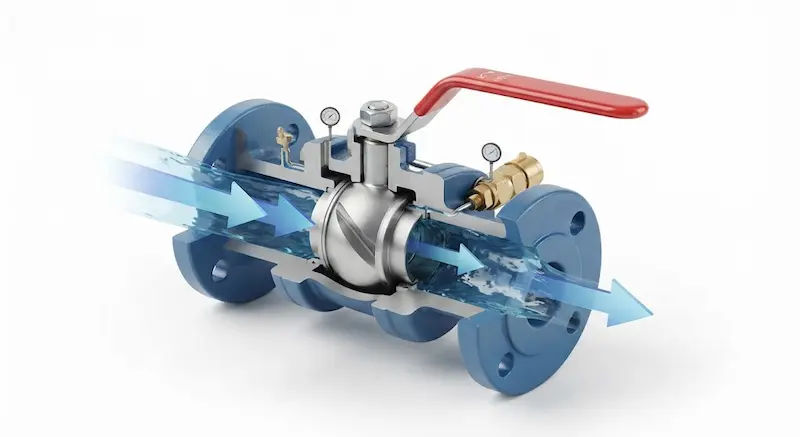

Nguyên lý hoạt động: Khi xoay tay gạt, viên bi bên trong sẽ thay đổi góc quay, từ đó thu hẹp hoặc mở rộng tiết diện dòng chảy qua lỗ đĩa. Thông qua các cổng đo áp suất, kỹ thuật viên đo sự chênh lệch áp suất trước và sau van. Dựa vào biểu đồ lưu lượng (Kv/Cv) của nhà sản xuất, người dùng sẽ điều chỉnh tay gạt đến vị trí chính xác để đạt được lưu lượng thiết kế mong muốn, sau đó khóa tay gạt lại để duy trì trạng thái này.

Phân tích chuyên sâu về Ball Balancing Valve

Phân loại van BB VS

• Theo vật liệu: Van đồng (thường dùng cho các nhánh nhỏ, áp lực trung bình), van gang (cho đường ống chính kích thước lớn), van inox (cho môi trường có tính ăn mòn cao).

• Theo kết nối: Kết nối ren (DN15–DN50) giúp lắp đặt linh hoạt, kết nối mặt bích (DN65–DN300) đảm bảo sự chắc chắn cho các hệ thống đường ống công nghiệp nặng.

Thông số kỹ thuật quan trọng

• DN (Kích thước danh nghĩa): Phải chọn phù hợp với kích thước đường ống để tránh sụt áp quá mức.

• PN (Áp suất định mức): Thường là PN16 hoặc PN25, đảm bảo van chịu được áp suất vận hành tối đa của hệ thống.

• Hệ số Kv/Cv: Chỉ số quyết định khả năng lưu thông. Việc chọn sai hệ số này sẽ khiến việc cân bằng không đạt hiệu quả.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như ISO, BS, DIN giúp đảm bảo chất lượng và khả năng tương thích với các thiết bị khác trong hệ thống.

Tại sao Ball Balancing Valve giúp cân bằng lưu lượng?

Lý do Ball Balancing Valve hoạt động hiệu quả nằm ở khả năng điều chỉnh tổn thất áp suất có kiểm soát. Trong mọi hệ thống thủy lực, nước luôn chảy theo đường dễ nhất. Ball Balancing Valve tạo ra một trở lực nhân tạo cần thiết trên các nhánh có áp suất cao (gần máy bơm), từ đó "bóp" lưu lượng dư thừa và dồn áp lực cần thiết để nước đến được các nhánh xa hơn.

Việc này giúp:

1. Ổn định điểm làm việc: Đưa máy bơm về đúng điểm vận hành hiệu suất cao nhất trên đường cong công suất.

2. Tăng hiệu suất Chiller: Đảm bảo nước hồi về Chiller đạt đúng nhiệt độ thiết kế.

3. Tiết kiệm điện: Giảm tải cho máy bơm, giúp hệ thống tiêu thụ điện năng tối ưu hơn so với việc để lưu lượng tự do gây thất thoát.

So sánh Ball Balancing Valve và van bi thông thường

Kết luận: Nếu hệ thống cần tính năng cân bằng thủy lực, Ball Balancing Valve là lựa chọn bắt buộc. Nếu chỉ cần đóng/ngắt dòng chảy đơn thuần, van bi thường là lựa chọn tiết kiệm hơn.

Ưu điểm và hạn chế

Ưu điểm:

• Độ chính xác cao: Điều chỉnh lưu lượng rất tinh tế.

• Tích hợp cổng đo: Không cần lắp thêm các phụ kiện đo chênh áp rời.

• Tuổi thọ cao: Vật liệu chế tạo tiêu chuẩn công nghiệp, bảo trì ít.

• Bảo vệ máy bơm: Giảm hiện tượng quá tải và dao động áp suất.

Hạn chế:

• Chi phí: Đầu tư ban đầu cao hơn so với van bi truyền thống.

• Kỹ thuật: Yêu cầu người lắp đặt phải có kiến thức về cân bằng thủy lực để thiết lập đúng thông số.

Ứng dụng thực tế

Van BB VS đóng vai trò sống còn trong:

• Hệ thống Chiller/AHU/FCU: Cân bằng lưu lượng nước lạnh cho từng phòng trong khách sạn, bệnh viện.

• Trung tâm dữ liệu (Data Center): Duy trì lưu lượng ổn định để giải nhiệt cho các dãy máy chủ nhạy cảm.

• Nhà máy công nghiệp: Kiểm soát chính xác lượng nước làm mát cho dây chuyền sản xuất.

Khi bạn cần kiểm soát chính xác lưu lượng để đảm bảo nhiệt độ ổn định, Ball Balancing Valve chính là giải pháp không thể thay thế.

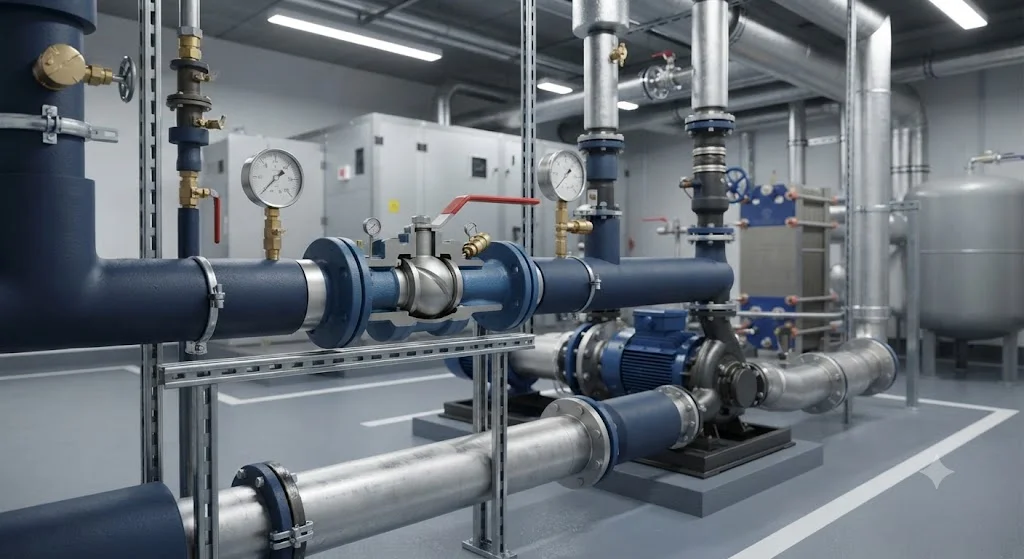

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

 Xác định lưu lượng thiết kế (m³/h hoặc L/s).

 Chọn DN tương ứng với đường ống.

 Kiểm tra áp suất vận hành tối đa (PN16 hay PN25).

 Chọn vật liệu (Đồng cho ống nhỏ, Gang cho ống lớn).

 Chọn kiểu kết nối (Ren hoặc Bích).

Hướng dẫn lắp đặt chuyên nghiệp:

1. Kiểm tra chiều dòng chảy: Quan sát mũi tên trên thân van.

2. Lắp đặt: Lắp van ở vị trí thuận tiện cho việc đo áp suất và điều chỉnh.

3. Đo đạc: Sử dụng máy đo chênh áp để đọc thông số thực tế.

4. Hiệu chỉnh: Xoay tay gạt cho đến khi đạt lưu lượng yêu cầu theo biểu đồ Kv.

5. Khóa tay gạt: Vặn chặt ốc khóa vị trí để tránh việc tay gạt bị thay đổi ngoài ý muốn.

6. Kiểm tra: Kiểm tra lại lần cuối sau khi hệ thống đã vận hành ổn định.

Lưu ý: Luôn tuân thủ tài liệu kỹ thuật của nhà sản xuất, không điều chỉnh van khi hệ thống đang trong tình trạng rung lắc hoặc áp suất biến thiên mạnh.

FAQ: Câu hỏi thường gặp

BBVS là viết tắt của gì?

 Là viết tắt của Ball Balancing Valve (Van bi cân bằng).

Có phải van bi thông thường không?

 Không, nó có thêm cơ cấu giới hạn hành trình và cổng đo áp suất chuyên dụng.

Có dùng cho nước nóng được không?

 Có, nếu chọn loại gioăng làm kín chịu nhiệt (thường là PTFE/Teflon).

Bao lâu cần cân chỉnh lại?

 Định kỳ hàng năm hoặc sau mỗi lần bảo trì lớn hệ thống đường ống.

Nên chọn loại ren hay bích?

 Ren cho đường ống DN50 trở xuống, bích cho các hệ thống lớn từ DN65 trở lên.

Kết luận & CTA

Việc ứng dụng van BB VS (Ball Balancing Valve) trong các hệ thống HVAC, Chiller và đường ống công nghiệp không chỉ dừng lại ở việc đáp ứng nhu cầu đóng ngắt dòng chảy đơn thuần, mà là một chiến lược kỹ thuật thông minh nhằm tối ưu hóa hiệu suất thủy lực tổng thể. Như đã phân tích, sự mất cân bằng trong hệ thống đường ống không chỉ là vấn đề về phân bổ lưu lượng, mà còn là nguyên nhân trực tiếp dẫn đến việc lãng phí điện năng, giảm tuổi thọ máy bơm và gây ra những phiền toái không đáng có trong vận hành thực tế. Van BB VS, với sự kết hợp hoàn hảo giữa cơ chế van bi truyền thống và tính năng cân bằng lưu lượng chính xác, đã trở thành lời giải tối ưu cho những thách thức đó.
