Van 4 2: Phương Pháp Điều Khiển Hướng Khí Nén Tối Ưu Cho Hệ Thống Tự Động Hóa

Trong các dây chuyền sản xuất hiện đại, việc điều khiển hành trình của các xi lanh khí nén là yêu cầu then chốt. Hãy thử tưởng tượng một cánh tay robot công nghiệp cần thực hiện thao tác đóng – mở liên tục với độ chính xác cao, hay một cơ cấu kẹp phôi phải chuyển động tiến – lùi nhịp nhàng. Để thực hiện được những tác vụ đó, người kỹ sư cần một "bộ não" có khả năng chuyển hướng dòng khí tức thì. Đó chính là lý do van 4/2 trở thành thiết bị không thể thiếu trong các hệ thống khí nén công nghiệp.

Sở hữu khả năng điều khiển hướng dòng chảy linh hoạt, van 4/2 đóng vai trò quyết định trong việc giúp hệ thống khí nén vận hành ổn định, chính xác và đạt năng suất tối đa. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn thiết bị này là bước đi quan trọng giúp bạn tối ưu hóa hệ thống tự động hóa của doanh nghiệp.

Vì sao van 4/2 là thiết bị quan trọng trong hệ thống khí nén?

Sự vận hành của các thiết bị chấp hành như xi lanh tác động kép phụ thuộc hoàn toàn vào lưu lượng và hướng của dòng khí nén. Một chiếc van 4/2 hoạt động như một trạm điều hướng thông minh, cho phép chuyển đổi trạng thái của xi lanh chỉ trong tích tắc. Nếu không có thiết bị này, việc điều khiển các chu trình tự động sẽ trở nên phức tạp, cồng kềnh và thiếu chính xác.

Không chỉ đơn thuần là đảo chiều dòng khí, van 4/2 còn giúp đơn giản hóa thiết kế hệ thống, giảm thiểu số lượng đường ống dẫn, từ đó giảm tổn thất áp suất và tăng cường tính ổn định cho toàn bộ máy móc. Đối với các kỹ sư bảo trì và tự động hóa, việc nắm vững cách vận hành của loại van này là chìa khóa để xử lý sự cố nhanh chóng và nâng cao hiệu quả làm việc cho các dây chuyền đóng gói, máy CNC hay các thiết bị lắp ráp tự động.

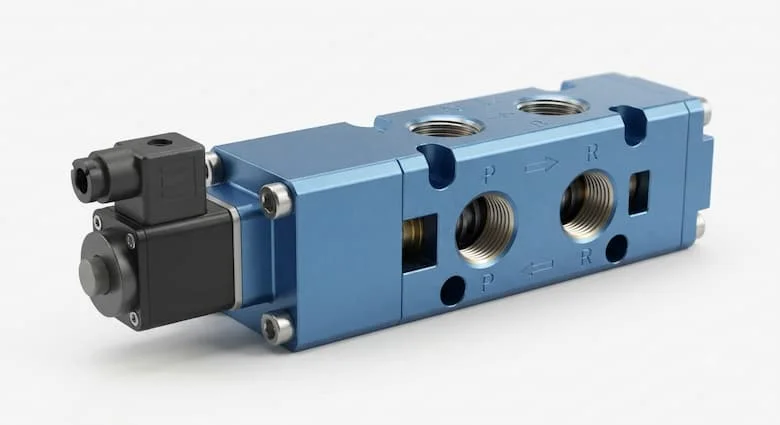

Van 4 2 là gì?

Van 4 2 (hay van đảo chiều 4/2) là thiết bị điều khiển hướng dòng khí nén có cấu tạo gồm 4 cổng kết nối và 2 vị trí làm việc (trạng thái đóng/mở). Thiết bị này chuyên dụng để điều khiển các cơ cấu chấp hành như xi lanh tác động kép, cho phép khí nén đi vào một cửa và thoát ra ở cửa kia một cách luân phiên.

Ý nghĩa ký hiệu 4/2 bao gồm:

• 4: Số lượng cổng kết nối bao gồm: Cổng cấp khí chính (P), hai cổng làm việc (A, B) và cổng xả khí (R).

• 2: Số lượng trạng thái làm việc (vị trí con trượt) của van.

Đây là giải pháp thay thế hiệu quả trong nhiều ứng dụng, mang đến khả năng vận hành bền bỉ và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt.

Nguyên lý hoạt động của van 4 2

Nguyên lý hoạt động của van 4/2 dựa trên sự di chuyển của con trượt (spool) bên trong thân van.

• Trạng thái 1: Khi van ở vị trí nghỉ hoặc chưa được kích hoạt, dòng khí từ cổng cấp (P) sẽ đi đến cổng A (để đẩy xi lanh đi ra), trong khi dòng khí từ cổng B sẽ thoát ra ngoài thông qua cổng xả (R).

• Trạng thái 2: Khi có tín hiệu kích hoạt (điện từ hoặc cơ khí), con trượt dịch chuyển sang vị trí thứ hai. Lúc này, dòng khí từ cổng P được chuyển hướng sang cổng B (để kéo xi lanh về), đồng thời khí ở cổng A sẽ thoát ra ngoài qua cổng R.

Cơ chế này được điều khiển thông qua cuộn coil điện từ hoặc các tác động cơ học như tay gạt. Khi ngắt tín hiệu, lò xo hồi sẽ đưa con trượt về vị trí ban đầu, đảm bảo chu trình hoạt động khép kín và đồng bộ.

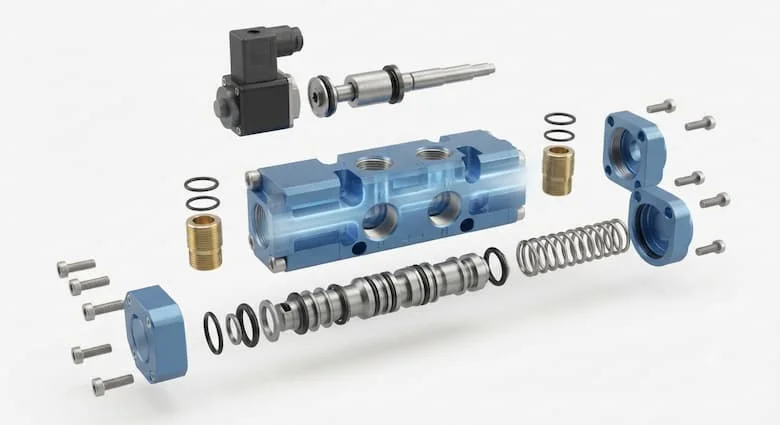

Cấu tạo của van 4/2

Để hiểu sâu về thiết bị, chúng ta cần phân tích cấu tạo chi tiết của van 4/2:

• Thân van: Thường được làm từ hợp kim nhôm hoặc thép, đóng vai trò là khung chịu áp lực.

• Con trượt (Spool): Bộ phận quan trọng nhất, di chuyển bên trong lòng van để đóng/mở các cửa khí.

• Cuộn coil điện từ: Tạo ra lực từ trường để di chuyển con trượt (đối với dòng van điện).

• Lò xo hồi: Giúp van quay trở lại trạng thái ban đầu khi mất tín hiệu điều khiển.

• Cổng P (Port P): Cửa vào của khí nén.

• Cổng A, B (Port A, B): Cửa làm việc nối với xi lanh.

• Cổng R (Port R): Cửa xả khí ra môi trường.

• Gioăng làm kín: Đảm bảo khí nén không bị rò rỉ giữa các cổng.

Phân loại van 4/2 phổ biến

Việc phân loại giúp bạn chọn lựa thiết bị phù hợp nhất với điều kiện thực tế:

• Theo phương thức điều khiển: * Van điện từ: Phản ứng nhanh, điều khiển từ xa.

  • Van cơ khí/tay gạt: Sử dụng ở những nơi không có nguồn điện hoặc cần điều khiển thủ công.

• Theo vật liệu: Nhôm (phổ biến nhất), đồng hoặc inox (cho môi trường ăn mòn).

• Theo điện áp cuộn coil: Các chuẩn điện áp thông dụng như 24VDC, 220VAC giúp dễ dàng tích hợp vào hệ thống tủ điện.

• Theo kiểu lắp: Lắp ren trực tiếp hoặc lắp trên đế manifold (đế chia khí) giúp gọn gàng tủ điện và hệ thống đường ống.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van 4/2, hãy kiểm tra kỹ các thông số để đảm bảo sự tương thích:

• Kích thước cổng: Thường là 1/8", 1/4", 1/2" theo chuẩn ren BSP hoặc NPT.

• Áp suất làm việc: Phạm vi từ 0-10 bar, cần chọn loại chịu được áp suất cao hơn áp suất hệ thống.

• Lưu lượng: Đảm bảo van đáp ứng đủ lượng khí cần thiết để xi lanh hoạt động với tốc độ yêu cầu.

• Điện áp coil: Cần trùng khớp với nguồn điện điều khiển (ví dụ 24VDC).

• Cấp bảo vệ IP: Xác định khả năng chống bụi và nước nếu van lắp đặt ngoài trời hoặc môi trường bụi bẩn.

So sánh van 4/2 với các loại van khác

So với các dòng khác, van 4/2 là sự lựa chọn chuyên biệt cho các cơ cấu cần đảo chiều hướng đơn giản, giúp tối ưu chi phí và không gian lắp đặt.

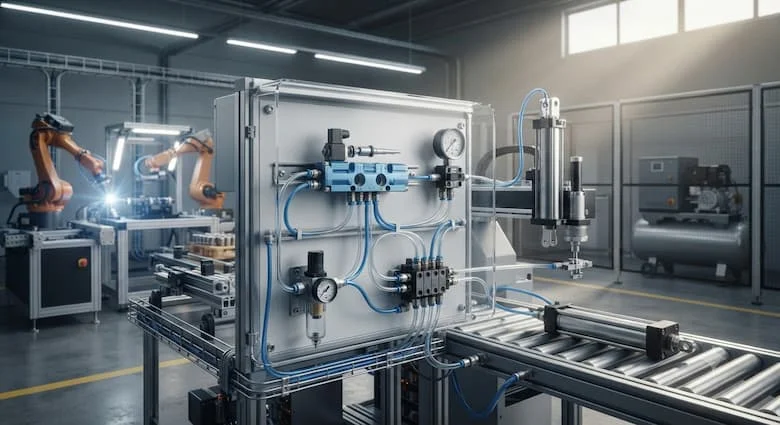

Ứng dụng thực tế của van 4/2

Thiết bị này xuất hiện trong hầu hết các dây chuyền tự động:

• Xi lanh khí nén: Điều khiển tiến/lùi trong các máy đóng gói.

• Robot công nghiệp: Điều khiển các cụm kẹp phôi.

• Máy CNC: Vận hành hệ thống kẹp phôi tự động.

• Nhà máy thực phẩm/dược phẩm: Điều khiển các cánh tay đòn vận chuyển sản phẩm.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

1. Cách chọn: Cần xác định rõ loại xi lanh, áp suất hệ thống, điện áp điều khiển và môi trường làm việc. Đừng quên tính toán dư lưu lượng khoảng 20% để đảm bảo hệ thống không bị nghẽn khí.

2. Lắp đặt: Xác định đúng các cổng P, A, B, R. Không được lắp ngược cổng cấp P. Sử dụng băng tan tại các khớp nối ren để chống rò rỉ.

3. Bảo dưỡng: Luôn lắp bộ lọc khí trước van để tránh bụi bẩn làm kẹt con trượt. Định kỳ vệ sinh van và kiểm tra độ bền của cuộn coil điện.

Câu hỏi thường gặp (FAQ)

1.Van 4 2 có bao nhiêu cổng?

Van có 4 cổng kết nối (P, A, B, R).

2.Có thể thay van 5/2 bằng van 4/2 không?

Có thể trong một số ứng dụng, nhưng cần kiểm tra lại sơ đồ khí nén để đảm bảo cổng xả phù hợp.

3.Bao lâu nên bảo dưỡng?

Tùy vào môi trường, trung bình sau 6-12 tháng vận hành liên tục.

Kết luận

Van 4 2 là thiết bị điều khiển hướng khí nén không thể thiếu, góp phần tạo nên sự vận hành chính xác và ổn định cho hệ thống sản xuất. Việc lựa chọn đúng loại van và tuân thủ quy trình lắp đặt sẽ giúp doanh nghiệp nâng cao năng suất, tiết kiệm chi phí năng lượng và kéo dài tuổi thọ cho toàn bộ dây chuyền.
