Van Xả Áp: Giải Pháp An Toàn Tuyệt Đối Cho Hệ Thống Đường Ống Công Nghiệp

Trong vận hành hệ thống cấp thoát nước, khí nén hay nồi hơi, bạn đã bao giờ đối mặt với tình trạng máy bơm tăng áp chạy liên tục không ngắt, đồng hồ áp suất kim nhảy liên hồi, hay đáng sợ hơn là đường ống rung lắc dữ dội kèm theo tiếng rò rỉ tại các khớp nối? Đây là những "tín hiệu cầu cứu" của hệ thống khi áp suất vượt quá ngưỡng cho phép.

Nếu không được xử lý kịp thời, sự gia tăng áp suất đột ngột (thủy kích hoặc quá áp) sẽ dẫn đến những hậu quả thảm khốc: nổ đường ống, phá hủy máy bơm, làm hỏng bình tích áp hoặc khiến các thiết bị đo chính xác trở nên vô dụng. Pressure Relief Valve chính là "chốt chặn" an toàn quan trọng nhất. Thiết bị này hoạt động như một cơ chế tự động, giúp xả bớt lưu chất dư thừa khi áp suất trong đường ống tăng cao, từ đó bảo vệ toàn bộ cấu trúc hệ thống, tránh những thiệt hại kinh tế không đáng có.

Van xả áp là gì?

Van xả áp (tên tiếng Anh phổ biến là Pressure Relief Valve) là một thiết bị an toàn được thiết kế để kiểm soát và giới hạn áp suất trong các hệ thống đường ống. Vai trò cốt lõi của nó là duy trì áp suất ổn định, ngăn chặn sự gia tăng áp suất quá mức có thể gây hư hỏng thiết bị.

Khác với van giảm áp (duy trì áp suất đầu ra ổn định), van an toàn hay van xả khí, Pressure Relief Valve hoạt động dựa trên cơ chế "phản ứng". Thiết bị chỉ ở trạng thái đóng hoàn toàn khi hệ thống vận hành bình thường. Khi áp suất vượt quá ngưỡng cài đặt (set pressure), van sẽ tự động mở cửa xả để giải phóng lưu chất ra ngoài. Sau khi áp suất nội bộ trở về mức an toàn, lò xo sẽ đẩy đĩa van đóng kín trở lại, đảm bảo hệ thống quay về trạng thái hoạt động ổn định. Đây là cơ chế "tự bảo vệ" thông minh mà bất kỳ hệ thống thủy lực hay khí nén nào cũng cần có.

Cấu tạo của Pressure Relief Valve

Để vận hành bền bỉ dưới áp lực lớn, cấu tạo của Pressure Relief Valve thường bao gồm các bộ phận chính sau:

• Thân van: Thường làm từ gang, đồng, inox hoặc thép, chịu được áp lực cao và môi trường ăn mòn.

• Lò xo: Đây là bộ phận quyết định áp lực mở van. Độ cứng của lò xo tương ứng với áp suất cài đặt.

• Đĩa van: Tiếp xúc trực tiếp với lưu chất, đảm nhận nhiệm vụ bịt kín cửa xả.

• Ty van: Kết nối đĩa van với hệ thống lò xo, truyền lực đóng/mở.

• Nắp chỉnh áp (Vít điều chỉnh): Cho phép kỹ thuật viên tinh chỉnh ngưỡng áp suất tác động của van.

• Cửa xả: Nơi lưu chất dư thừa thoát ra ngoài hoặc quay về bể chứa/hồi lưu.

Mỗi bộ phận được thiết kế với độ chính xác cao. Sự phối hợp giữa lực nén lò xo và áp suất lưu chất bên trong tạo nên một cơ chế đóng mở nhạy bén, giúp van xử lý các tình huống quá áp chỉ trong tích tắc.

Nguyên lý hoạt động của Pressure Relief Valve

Nguyên lý của Pressure Relief Valve vận hành theo một quy trình logic và khép kín:

1. Trạng thái bình thường: Lực đàn hồi của lò xo giữ đĩa van ở vị trí đóng chặt, lưu chất không thể thoát ra.

2. Khi áp suất tăng: Lưu chất tạo một lực đẩy lên đĩa van. Nếu lực này nhỏ hơn lực lò xo, van vẫn đóng.

3. Khi vượt ngưỡng: Khi áp suất vượt quá giới hạn cài đặt, lực đẩy của lưu chất thắng được lực nén của lò xo, đẩy đĩa van lên.

4. Xả áp: Van mở hoàn toàn, lưu chất được giải phóng qua cửa xả, giúp áp suất trong đường ống giảm nhanh chóng.

5. Van đóng: Khi áp suất giảm xuống dưới mức cài đặt, lực lò xo sẽ đẩy đĩa van quay trở lại vị trí đóng, kết thúc chu kỳ bảo vệ.

PHÂN TÍCH CHUYÊN SÂU

Phân loại Pressure Relief Valve phổ biến

Để lựa chọn thiết bị phù hợp, cần phân loại theo nhiều tiêu chí kỹ thuật:

• Theo môi chất: Pressure Relief Valve nước, hơi nóng, khí nén hoặc hóa chất. Mỗi loại cần vật liệu gioăng và thân van khác nhau để chịu nhiệt/ăn mòn.

• Theo vật liệu: Gang (phổ biến trong cấp nước), đồng (hệ thống nhỏ), inox (thực phẩm, dược phẩm, hóa chất) và thép chịu nhiệt.

• Theo kết nối: Kết nối ren (cho đường ống nhỏ, áp suất thấp) hoặc mặt bích (đường ống lớn, hệ thống công nghiệp).

• Theo áp suất: Tùy chọn đa dạng từ 10 bar, 16 bar, 25 bar đến 40 bar để phù hợp với từng thiết bị riêng biệt.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn, chuyên gia thường chú trọng các thông số:

• DN (Đường kính danh nghĩa): Kích thước miệng van phải tương thích với đường ống.

• PN (Áp suất danh định): Khả năng chịu áp lực tối đa của vỏ van.

• Áp suất cài đặt (Set Pressure): Ngưỡng áp lực mà tại đó van bắt đầu mở.

• Vật liệu và Nhiệt độ: Đảm bảo độ bền trong môi trường vận hành thực tế.

Pressure Relief Valve khác gì van giảm áp?

Nếu Pressure Relief Valve là "tấm khiên" bảo vệ khi có sự cố, thì van giảm áp giống như một "người điều tiết" giúp hệ thống luôn ở mức áp suất lý tưởng.

Tại sao hệ thống bắt buộc phải có Pressure Relief Valve?

Việc lắp đặt Pressure Relief Valve không còn là tùy chọn mà là yêu cầu bắt buộc vì:

1. Chống thủy kích: Tránh sốc áp đột ngột khi đóng ngắt bơm.

2. Giãn nở nhiệt: Trong các hệ thống nước nóng hoặc hơi, áp suất tăng do nhiệt độ là khó tránh khỏi.

3. Tăng tuổi thọ thiết bị: Giảm tải áp lực lên máy bơm, đồng hồ đo và các khớp nối, từ đó giảm chi phí bảo trì, sửa chữa hàng năm.

ỨNG DỤNG THỰC TẾ

Pressure Relief Valve được sử dụng ở đâu?

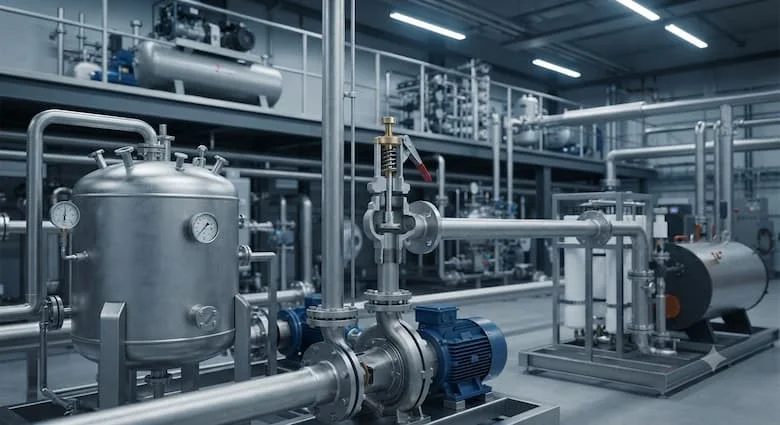

Thiết bị này có mặt trong hầu hết các hệ thống công nghiệp và dân dụng:

• Hệ thống HVAC: Kiểm soát áp suất chiller và lò hơi.

• Phòng cháy chữa cháy: Bảo vệ đường ống dẫn nước áp lực cao.

• Sản xuất thực phẩm/dược phẩm: Đảm bảo vệ sinh và áp suất trong các bồn chứa.

• Khí nén: Tránh nổ bình chứa khí và hệ thống đường dẫn.

Khi nào nên thay Pressure Relief Valve?

Cần kiểm tra và thay thế ngay nếu thấy:

• Van bị rò rỉ liên tục ngay cả khi áp suất thấp.

• Van bị kẹt, không mở khi áp suất vượt ngưỡng.

• Xuất hiện gỉ sét nặng hoặc biến dạng thân van.

• Sai lệch áp suất cài đặt nghiêm trọng, không thể hiệu chỉnh lại.

Những sai lầm thường gặp khi chọn van

Nhiều đơn vị chọn van chỉ dựa vào giá thành mà bỏ qua thông số môi chất, áp suất làm việc hoặc kích thước đường ống (DN). Việc không kiểm tra chứng chỉ xuất xứ (CO/CQ) cũng là nguyên nhân khiến van nhanh hỏng, gây rủi ro lớn cho cả hệ thống.

HƯỚNG DẪN

Hướng dẫn lựa chọn Pressure Relief Valve đúng kỹ thuật

Để hệ thống vận hành tối ưu, hãy thực hiện theo checklist sau:

1. Xác định lưu chất: Nước, hơi, khí hay dầu?

2. Xác định áp suất: Áp suất làm việc tối đa và áp suất cài đặt xả.

3. Đường kính (DN): Chọn kích thước phù hợp với lưu lượng.

4. Kiểu kết nối: Ren hay mặt bích?

5. Thương hiệu: Ưu tiên sản phẩm có uy tín, chế độ bảo hành rõ ràng.

Lưu ý khi lắp đặt và bảo trì

• Lắp đúng chiều: Luôn tuân thủ hướng dẫn dòng chảy (mũi tên trên thân van).

• Đường ống xả: Không bao giờ khóa cửa xả của van.

• Kiểm tra định kỳ: Thực hiện test áp suất ít nhất 6 tháng/lần để đảm bảo van vẫn nhạy.

• Vệ sinh: Làm sạch cặn bẩn trong đường ống trước khi lắp đặt để tránh kẹt đĩa van.

FAQ

1.Van xả áp và van an toàn có giống nhau không?

Có thể coi Pressure Relief Valve là một loại van an toàn. Tuy nhiên, van an toàn thường xả nhanh và mạnh hơn để bảo vệ hệ thống trước sự cố nổ, trong khi Pressure Relief Valve có tính năng điều tiết áp suất dư dần dần.

2.Pressure Relief Valve có điều chỉnh được không?

Có, hầu hết các loại van xả áp hiện đại đều có vít chỉnh áp ở phía trên.

3.Bao lâu nên kiểm tra Pressure Relief Valve?

Tùy môi trường, thường là 6-12 tháng/lần.

4.Có thể thay van giảm áp bằng van xả áp không?

Không. Hai loại van có chức năng hoàn toàn khác nhau.

5.Van xả áp dùng cho nước nóng được không?

Được, nhưng cần chọn loại van có gioăng chịu nhiệt chuyên dụng (thường là Teflon hoặc vật liệu tổng hợp chịu nhiệt).

KẾT LUẬN

Van xả áp đóng vai trò là lá chắn an toàn không thể thay thế, giúp hệ thống của bạn vận hành ổn định, bền bỉ và an toàn tuyệt đối. Việc lựa chọn đúng loại van, đúng vật liệu và cài đặt thông số chính xác không chỉ bảo vệ tài sản mà còn là cam kết trách nhiệm trong quản lý kỹ thuật.
