Disk Valve là gì? Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát lưu lượng và áp suất dòng chảy là yếu tố sống còn quyết định đến hiệu suất vận hành toàn bộ nhà máy. Một trong những thiết bị quan trọng hàng đầu, được các kỹ sư tin dùng nhờ thiết kế tinh gọn, độ bền bỉ cao và khả năng vận hành ổn định, chính là Disk Valve( hay Van đĩa) . Việc lựa chọn đúng loại van không chỉ giúp hệ thống vận hành trơn tru mà còn tối ưu hóa chi phí bảo trì và đảm bảo an toàn tuyệt đối cho quy trình sản xuất.

Van đĩa và vai trò trong hệ thống đường ống công nghiệp

Van đĩa đóng vai trò là "chốt chặn" chiến lược trong các hệ thống cấp thoát nước, xử lý hóa chất, dầu khí và thực phẩm. Thay vì sử dụng cơ chế nâng hạ phức tạp như van cổng (gate valve), thiết bị này vận hành dựa trên cơ chế xoay đĩa van để chặn hoặc cho phép dòng lưu chất đi qua.

Lựa chọn đúng loại van phù hợp với đặc tính môi chất và áp suất không chỉ giúp hạn chế tối đa tình trạng rò rỉ mà còn giảm thiểu sự sụt giảm áp suất (pressure drop) đáng kể. Sự hiểu biết sâu sắc về vai trò của từng loại thiết bị trong hệ thống là bước đầu tiên để tối ưu hóa hiệu quả vận hành, giúp doanh nghiệp tiết kiệm hàng tỷ đồng nhờ giảm thiểu thời gian dừng máy do hỏng hóc hay bảo trì đột xuất.

Disk Valve là gì?

Định nghĩa ngắn gọn: Disk Valve là loại van công nghiệp sử dụng một đĩa kim loại hoặc đĩa bọc cao su làm bộ phận chính để đóng, mở hoặc điều tiết lưu lượng dòng chảy bằng cách xoay đĩa theo một góc nhất định trong thân van.

Về cấu tạo, van đĩa thường bao gồm thân van, đĩa van, trục van và gioăng làm kín. Thiết bị này hoạt động như một cơ cấu chặn dòng chảy trực tiếp. Khi đĩa van nằm vuông góc với đường ống, dòng chảy bị chặn hoàn toàn. Khi đĩa song song với dòng chảy, lưu chất được lưu thông tối đa. Với thiết kế nhỏ gọn, van đĩa đặc biệt phù hợp cho các không gian lắp đặt chật hẹp, nơi các dòng van kích thước lớn như van cổng không thể đáp ứng được.

Nguyên lý hoạt động của van đĩa

Nguyên lý vận hành của van đĩa dựa trên sự thay đổi vị trí của đĩa van so với hướng dòng chảy. Khi người vận hành tác động lực vào bộ phận điều khiển (tay quay, tay gạt hoặc bộ truyền động điện/khí nén), trục van sẽ làm quay đĩa van bên trong thân.

• Vị trí đóng: Đĩa van được xoay đến vị trí vuông góc với đường ống, ép chặt vào bề mặt gioăng làm kín (seat), ngăn chặn hoàn toàn dòng chảy.

• Vị trí mở: Đĩa van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua với sự cản trở tối thiểu.

• Điều tiết: Đối với các ứng dụng yêu cầu điều tiết, đĩa van có thể xoay ở những góc độ trung gian. Tuy nhiên, cần lưu ý rằng việc giữ đĩa van ở vị trí trung gian trong thời gian dài có thể gây rung lắc và mài mòn nhanh chóng do áp lực dòng chảy tác động trực tiếp vào mặt đĩa.

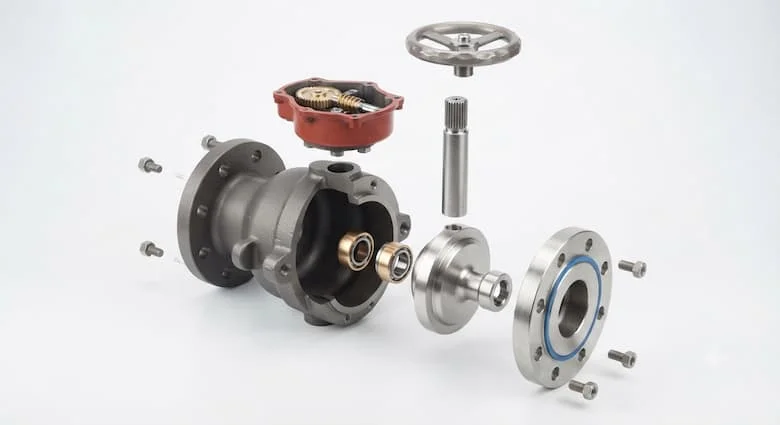

Cấu tạo chi tiết của van đĩa

Để vận hành bền bỉ trong môi trường khắc nghiệt, van đĩa được cấu thành từ các bộ phận chính với chức năng riêng biệt:

• Thân van (Valve Body): Khung xương chịu lực chính, kết nối với đường ống thông qua mặt bích hoặc kẹp (wafer).

• Đĩa van (Disk): "Trái tim" của van, tiếp xúc trực tiếp với lưu chất. Đĩa thường được chế tạo từ inox hoặc gang tùy theo môi trường ăn mòn.

• Trục van (Stem): Truyền lực từ bộ điều khiển đến đĩa van. Đây là bộ phận chịu momen xoắn cao nên đòi hỏi vật liệu có độ cứng tốt.

• Gioăng làm kín (Seat/Seal): Thành phần quan trọng để đảm bảo độ kín khít. Gioăng thường làm từ EPDM, NBR, PTFE hoặc kim loại cứng.

• Bộ truyền động: Có thể là tay gạt, tay quay (đối với van nhỏ) hoặc bộ điều khiển khí nén, điện (đối với van tự động hóa).

Phân loại van đĩa phổ biến trên thị trường

Việc phân loại giúp kỹ sư lựa chọn chính xác thiết bị cho từng dự án cụ thể:

Theo kiểu kết nối

• Wafer van đĩa: Thiết kế siêu mỏng, kẹp giữa hai mặt bích đường ống. Ưu điểm là tiết kiệm không gian và chi phí thấp.

• Lug van đĩa: Có các tai ren xung quanh thân van, cho phép bắt bulong trực tiếp. Loại này cực kỳ chắc chắn, dùng được cho đường ống cần tháo dỡ một đầu.

• Double Flanged van đĩa: Có mặt bích ở cả hai đầu, thường dùng cho các đường ống áp lực cao hoặc kích thước lớn (DN > 600).

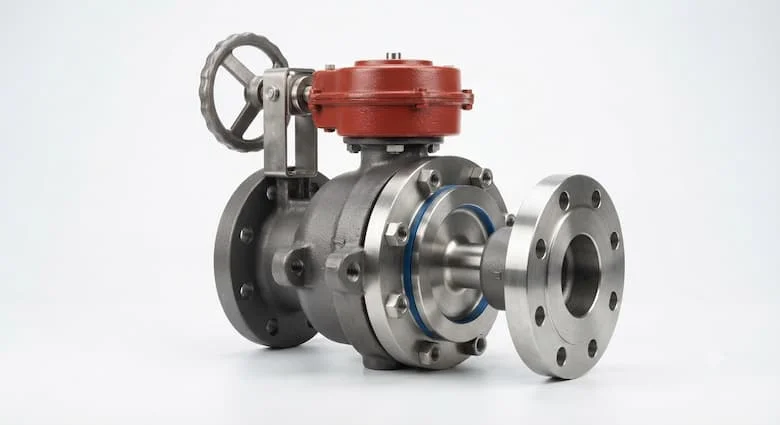

Theo vật liệu và điều khiển

• Vật liệu: Gang (giá rẻ, chịu áp thấp), Thép carbon (chịu áp tốt), Inox 304/316 (chống ăn mòn, phù hợp thực phẩm/hóa chất).

• Kiểu điều khiển: Tay gạt (nhanh, rẻ), Tay quay (trợ lực tốt), Khí nén (tự động hóa nhanh), Điện (điều khiển từ xa thông minh).

Thông số kỹ thuật cần lưu ý khi mua van đĩa

Việc chọn thông số sai có thể dẫn đến hậu quả nghiêm trọng như vỡ van, rò rỉ lưu chất gây cháy nổ hoặc hỏng hóc hệ thống. Các thông số cần ưu tiên bao gồm:

• Kích thước (DN): Từ DN40 đến DN1200, đảm bảo khớp với đường ống.

• Áp suất (PN/Class): PN10, PN16, PN25 hoặc Class 150/300. Cần chọn mức áp suất cao hơn áp lực vận hành thực tế của hệ thống.

• Nhiệt độ: Đĩa van và gioăng làm kín phải chịu được nhiệt độ tối đa của lưu chất (ví dụ: PTFE chịu nhiệt tốt hơn cao su).

• Môi chất: Nước sạch, hóa chất, hơi nóng hay bùn thải để chọn vật liệu chống ăn mòn tương ứng.

So sánh van đĩa với các loại van khác

Van đĩa thường là lựa chọn cân bằng nhất giữa chi phí đầu tư và hiệu năng sử dụng cho các hệ thống đường ống cỡ lớn. [Tìm hiểu thêm về các loại van công nghiệp khác tại đây].

Ứng dụng thực tế và sai lầm thường gặp

Van đĩa được ứng dụng rộng rãi trong:

• Hệ thống cấp nước đô thị và xử lý nước thải.

• Các nhà máy hóa chất (yêu cầu vật liệu kháng ăn mòn).

• Hệ thống HVAC và PCCC.

• Công nghiệp thực phẩm và đồ uống.

Sai lầm thường gặp: Chọn sai vật liệu gioăng (seat) khiến van bị ăn mòn sau thời gian ngắn, hoặc chọn sai áp suất dẫn đến đĩa van không chịu nổi áp lực gây gãy trục. Hậu quả là tốn kém chi phí thay thế và gián đoạn vận hành. Hãy luôn tham khảo tư vấn từ chuyên gia trước khi quyết định.

Hướng dẫn lựa chọn và bảo trì

Checklist khi chọn mua:

1. DN: Chọn đường kính bằng đường kính ống.

2. PN/Class: Chọn mức áp suất an toàn.

3. Vật liệu: Phải tương thích với hóa tính của lưu chất.

4. Seat: Ưu tiên PTFE cho hóa chất, EPDM cho nước.

5. Thương hiệu: Chọn đơn vị uy tín có chứng chỉ chất lượng (CO/CQ).

Bảo trì định kỳ:

Kiểm tra độ kín khít của seat mỗi 6 tháng. Vệ sinh đĩa van khỏi cặn bẩn để đảm bảo trục van quay nhẹ nhàng. Nếu phát hiện rò rỉ, cần siết chặt bộ phận làm kín hoặc thay thế gioăng ngay lập tức.

FAQ – Câu hỏi thường gặp

1.Disk Valve dùng để làm gì?

Dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống.

2.Van đĩa có giống Butterfly Valve không?

Thực tế, hầu hết các loại van đĩa công nghiệp hiện nay chính là Butterfly Valve (van bướm).

3.Bao lâu nên bảo trì?

Tùy vào môi chất, nhưng nên kiểm tra sơ bộ hàng quý và bảo trì chuyên sâu định kỳ 1 năm/lần.

4.Nên chọn inox hay gang?

Inox cho hóa chất/thực phẩm, gang cho nước sạch/công nghiệp thông thường.

Kết luận

Disk Valve là giải pháp tối ưu cho việc kiểm soát dòng chảy trong công nghiệp nhờ sự cân bằng giữa hiệu suất, độ bền và chi phí. Việc nắm rõ cấu tạo, nguyên lý và thông số kỹ thuật là chìa khóa để vận hành hệ thống an toàn và hiệu quả.
