Van Cân Bằng Lưu Lượng: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Đường Ống

Trong các hệ thống điều hòa trung tâm (HVAC) hay hệ thống cấp nước quy mô lớn, hiện tượng "nơi thừa, nơi thiếu" là nỗi ám ảnh của các kỹ sư vận hành. Bạn có bao giờ thắc mắc tại sao các nhánh gần máy bơm luôn nhận được lưu lượng dồi dào, trong khi các khu vực ở xa hoặc trên cao lại thường xuyên thiếu hụt, dẫn đến hiệu suất trao đổi nhiệt kém và máy bơm phải gồng mình hoạt động quá tải? Đây chính là lúc balancing valve phát huy vai trò tối thượng của mình.

Balancing valve là thiết bị thủy lực chuyên dụng được thiết kế để phân phối lưu chất đồng đều đến tất cả các nhánh trong hệ thống. Việc lắp đặt thiết bị này không chỉ giúp cân bằng thủy lực, đảm bảo mọi thiết bị đầu cuối hoạt động đúng công suất thiết kế, mà còn là "chìa khóa" để tiết kiệm năng lượng, giảm tải cho máy bơm và kéo dài tuổi thọ toàn bộ hạ tầng đường ống.

Van cân bằng lưu lượng là gì?

Van cân bằng lưu lượng (còn gọi là balancing valve) là thiết bị dùng để kiểm soát và điều tiết lưu lượng dòng chảy trong hệ thống ống dẫn. Mục đích sử dụng chính của loại van này là tạo ra lực cản thủy lực cần thiết tại từng nhánh, đảm bảo lưu lượng nước hoặc dung dịch được phân bổ chính xác theo tính toán thiết kế ban đầu.

Trong hệ thống HVAC, balancing valve đóng vai trò như một "nhạc trưởng", điều phối nước lạnh hoặc nước nóng đến từng FCU, AHU một cách chuẩn xác. Tương tự, trong các hệ thống nước nóng trung tâm hay hệ thống làm mát công nghiệp, thiết bị này giúp loại bỏ hoàn toàn tình trạng mất cân bằng thủy lực. Nếu không có van cân bằng, hệ thống sẽ vận hành lãng phí, gây tốn kém điện năng cho máy bơm và làm giảm chất lượng dịch vụ tại các khu vực xa nguồn cấp. Việc cân bằng lưu lượng là bắt buộc để duy trì sự ổn định bền vững của bất kỳ công trình kỹ thuật nào.

Cấu tạo của balancing valve

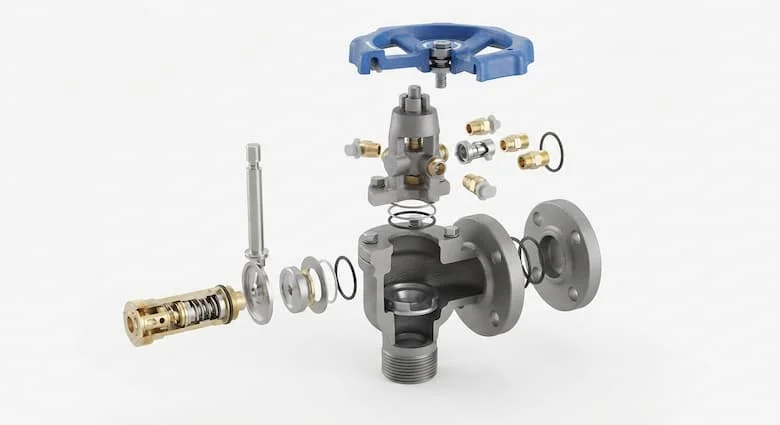

Để đảm bảo độ chính xác cao trong việc điều tiết, cấu tạo của balancing valve được tối ưu hóa với các thành phần tinh vi:

• Thân van: Thường làm từ gang, đồng hoặc inox chịu lực, đảm bảo độ bền trong môi trường áp suất cao.

• Đĩa van: Thành phần trực tiếp cản trở và điều chỉnh tiết diện dòng chảy.

• Tay quay: Giúp người vận hành thao tác đóng/mở hoặc thiết lập giới hạn lưu lượng.

• Trục van: Truyền lực từ tay quay đến đĩa van một cách chính xác.

• Đồng hồ đo áp / Cổng đo lưu lượng (Test port): Cho phép kỹ thuật viên đo đạc áp suất chênh lệch để hiệu chỉnh lưu lượng thực tế qua van.

• Gioăng kín: Đảm bảo độ khít tuyệt đối, chống rò rỉ lưu chất ra ngoài môi trường.

Mỗi bộ phận đều đóng vai trò then chốt. Sự kết hợp giữa khả năng điều tiết cơ học và các cổng đo lường tích hợp giúp van cân bằng trở thành công cụ đắc lực trong việc kiểm soát thủy lực.

Nguyên lý hoạt động của balancing valve

Nguyên lý làm việc của balancing valve dựa trên nguyên tắc chênh áp và tiết lưu dòng chảy. Khi chất lỏng đi qua van, thiết bị sẽ tạo ra một lực cản thủy lực tùy chỉnh. Bằng cách thay đổi tiết diện dòng chảy thông qua tay quay (hoặc cơ chế tự động), van sẽ làm thay đổi trở lực của nhánh đó.

Thông qua các cổng đo lưu lượng, kỹ sư sẽ đo được áp suất chênh lệch trước và sau van. Dựa vào bảng thông số (Kvs/Cv) của nhà sản xuất, lưu lượng dòng chảy sẽ được tính toán và hiệu chỉnh chính xác. Nếu một nhánh nhận quá nhiều nước, van sẽ được siết lại để tăng trở lực, buộc dòng chảy phải đi sang các nhánh khác ít nước hơn, từ đó đạt được trạng thái cân bằng thủy lực toàn hệ thống.

Phân loại balancing valve

Balancing valve thủ công

Đây là loại van phổ biến nhất, yêu cầu kỹ thuật viên phải thao tác tay để thiết lập.

• Đặc điểm: Có bộ nhớ vị trí cài đặt (memory stop).

• Ưu điểm: Giá thành rẻ, bền bỉ, dễ lắp đặt.

• Nhược điểm: Cần nhân sự có chuyên môn để đo đạc và hiệu chỉnh.

• Ứng dụng: Hệ thống HVAC, hệ thống nước ổn định.

Balancing valve tự động

Loại van này sử dụng màng ngăn và lò xo để tự động điều chỉnh theo áp suất thực tế.

• Đặc điểm: Tự động giữ lưu lượng không đổi bất kể sự thay đổi áp suất đầu vào.

• Ưu điểm: Độ chính xác cao, không cần hiệu chỉnh thủ công sau khi lắp.

• Nhược điểm: Chi phí đầu tư cao.

• Ứng dụng: Hệ thống thay đổi tải liên tục như cao ốc, khách sạn lớn.

Ngoài ra, van còn được phân loại theo vật liệu (gang, đồng, inox, thép) và kết nối (ren cho đường ống nhỏ, mặt bích cho đường ống lớn).

Thông số kỹ thuật cần biết

Khi chọn mua balancing valve, bạn cần đặc biệt lưu ý các thông số sau:

• Kích thước (DN): Từ DN15 đến DN300, phải tương thích với đường ống.

• Áp suất làm việc (PN): Phổ biến là PN16, PN25 hoặc PN40.

• Hệ số lưu lượng (Kvs/Cv): Cho biết khả năng thông lưu của van.

• Nhiệt độ và Môi chất: Đảm bảo vật liệu van chịu được nhiệt độ và tính chất của nước/dầu.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn quốc tế như ISO, DIN hoặc BS.

Balancing valve hoạt động như thế nào trong hệ thống HVAC?

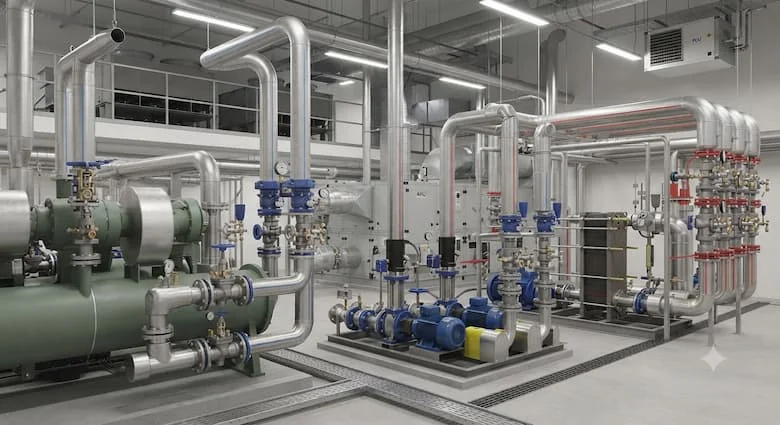

Trong hệ thống HVAC (Chiller, FCU, AHU, Cooling Tower), balancing valve đóng vai trò cực kỳ quan trọng. Hệ thống Chiller thường hoạt động theo tải thay đổi; khi các van điều khiển tại FCU hoặc AHU đóng/mở, áp suất trong toàn hệ thống sẽ thay đổi liên tục. Nếu không có van cân bằng, máy bơm sẽ làm việc không ổn định, gây ra hiện tượng ồn, rung và lãng phí điện năng nghiêm trọng.

Van cân bằng giúp duy trì lưu lượng thiết kế cho từng thiết bị trao đổi nhiệt, đảm bảo hiệu suất làm mát tối đa. Nhờ việc cân bằng chính xác, máy bơm chỉ cần hoạt động ở công suất vừa đủ, giúp cắt giảm chi phí điện năng vận hành hàng tháng – một lợi ích kinh tế vô cùng lớn cho các chủ đầu tư.

So sánh balancing valve và van điều khiển

Khi nào cần sử dụng van cân bằng lưu lượng?

Bạn nên cân nhắc lắp đặt thiết bị này khi hệ thống của bạn gặp các dấu hiệu:

• Hiện tượng mất cân bằng: Nước tại các tầng cao hoặc khu vực xa máy bơm luôn thiếu hụt.

• Quá tải: Máy bơm phải chạy hết công suất nhưng hệ thống vẫn không đạt yêu cầu làm mát/cấp nước.

• Hóa đơn tiền điện tăng cao: Do máy bơm hoạt động không hiệu quả.

• Tiếng ồn: Đường ống rung lắc do áp suất không ổn định.

Ứng dụng thực tế thường thấy tại chung cư, bệnh viện, nhà máy sản xuất, trung tâm thương mại và các nhà máy xử lý nước.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

✓ Lưu lượng (Flow rate)

✓ Áp suất làm việc

✓ Kích thước ống (DN)

✓ Vật liệu (Đồng/Gang/Inox)

✓ Kiểu kết nối

✓ Thương hiệu uy tín (Frese, Danfoss, Honeywell, Belimo...)

Các bước lắp đặt:

1. Xác định chiều dòng chảy: Đảm bảo mũi tên trên van cùng hướng với dòng chảy.

2. Lắp đặt: Đảm bảo kết nối kín, đúng kỹ thuật.

3. Kiểm tra: Thử áp để đảm bảo không rò rỉ.

4. Đo đạc: Sử dụng thiết bị đo lưu lượng chuyên dụng.

5. Hiệu chỉnh: Thiết lập van về vị trí lưu lượng thiết kế.

Những sai lầm thường gặp và Bảo trì

Những sai lầm phổ biến bao gồm lắp ngược chiều, chọn sai đường kính (DN) dẫn đến sụt áp, hoặc không hiệu chỉnh van sau khi lắp. Ngoài ra, việc bỏ qua bảo trì định kỳ cũng làm giảm tuổi thọ thiết bị.

Để hệ thống luôn bền bỉ, cần có chu kỳ bảo dưỡng:

• Kiểm tra rò rỉ: 6 tháng/lần.

• Vệ sinh cổng đo: Tránh tắc nghẽn.

• Hiệu chuẩn: Kiểm tra lại mức lưu lượng cài đặt hàng năm.

• Thay gioăng: Nếu phát hiện dấu hiệu mòn hoặc lão hóa.

FAQ

1.Van cân bằng lưu lượng dùng để làm gì?

Dùng để phân phối lưu lượng đều khắp các nhánh, đảm bảo hiệu suất hệ thống.

2.Có thay thế van điều khiển được không?

Không, hai loại van có chức năng khác nhau hoàn toàn.

3.Nên lắp ở đâu?

Thường lắp trên đường nước về của các nhánh hoặc tại các thiết bị đầu cuối.

4.Bao lâu kiểm tra một lần?

Khuyến nghị kiểm tra định kỳ 6-12 tháng.

5.Loại thủ công và tự động khác gì nhau?

Thủ công cần hiệu chỉnh bằng tay qua thiết bị đo; tự động tự điều chỉnh dựa trên áp suất.

Kết luận

Van cân bằng lưu lượng là giải pháp then chốt giúp tối ưu hóa phân phối lưu lượng, nâng cao hiệu suất và bảo vệ thiết bị trong các hệ thống thủy lực công nghiệp. Việc đầu tư vào thiết bị chất lượng ngay từ đầu sẽ giúp bạn giảm thiểu đáng kể chi phí vận hành và bảo trì trong dài hạn.
