Tubing Valve: Giải Pháp Kiểm Soát Dòng Chảy Chính Xác Cho Hệ Thống Ống Nhỏ

Trong các hệ thống kỹ thuật hiện đại, từ dây chuyền khí nén tự động hóa, thiết bị phân tích y tế, các phòng thí nghiệm nghiên cứu cho đến hệ thống chiết rót hóa chất công nghiệp, việc điều khiển dòng chảy trong các đường ống có kích thước nhỏ (tubing) là một thách thức kỹ thuật đòi hỏi sự khắt khe. Khác biệt hoàn toàn với các loại van công nghiệp lớn sử dụng kết nối ren hay mặt bích thô, hệ thống ống nhỏ (tubing system) yêu cầu độ tinh khiết, độ kín tuyệt đối và khả năng kiểm soát lưu lượng cực kỳ nhạy bén. Tubing valve ra đời như một giải pháp chuyên biệt, đóng vai trò là "chốt chặn" an toàn và chính xác, đảm bảo mọi lưu chất từ khí sạch, khí y tế đến hóa chất ăn mòn đều được vận hành ổn định trong lòng các đường ống có đường kính ngoài (OD) nhỏ.

Bài viết này sẽ đưa bạn đi sâu vào thế giới của tubing van, từ định nghĩa kỹ thuật, cơ chế hoạt động, phân loại chi tiết cho đến những kinh nghiệm thực chiến giúp bạn lựa chọn và lắp đặt thiết bị đúng cách, tránh những rủi ro rò rỉ tốn kém.

Tubing Valve Là Gì? Định Nghĩa Kỹ Thuật

Tubing valve (van cho ống tubing) là loại van được thiết kế riêng biệt để tích hợp vào các hệ thống ống dẫn có đường kính ngoài nhỏ, thường dao động từ 1/8 inch (3.175mm) đến 1 inch (25.4mm). Đặc điểm của các hệ thống ống này là thành ống mỏng, độ bóng bề mặt trong lòng ống cực cao (thường là ống Inox 316L đánh bóng điện hóa hoặc ống nhựa kỹ thuật chất lượng cao).

Tại sao Tubing van khác biệt?

Khác với các dòng van công nghiệp truyền thống (như van cầu, van cửa, van bi cỡ lớn), vốn được thiết kế cho các hệ thống đường ống dẫn tải trọng lớn, chịu áp lực rung lắc mạnh và lưu lượng dòng chảy cao, tubing van tập trung vào ba giá trị cốt lõi:

1. Độ kín khít (Leak-tightness): Đảm bảo rò rỉ bằng không, một tiêu chuẩn bắt buộc trong y tế và phân tích khí.

2. Độ chính xác (Precision): Cho phép người vận hành điều tiết lưu lượng nhỏ (low-flow) một cách mịn màng.

3. Khả năng tương thích (Compatibility): Kết nối trực tiếp với ống tubing qua các đầu nối kỹ thuật mà không cần hàn hay gia công ren phức tạp.

Nếu bạn đang vận hành một hệ thống mà tại đó "từng giọt hóa chất" hoặc "từng phân tử khí" đều phải được quản lý chính xác, thì tubing van chính là thiết bị mà bạn đang cần.

Nguyên Lý Hoạt Động: Sự Tinh Tế Của Cơ Chế Làm Kín

Nguyên lý vận hành của tubing valve dựa trên sự di chuyển cơ học của bộ phận chặn (disc hoặc stem) tác động lên ghế van (seat) thông qua một trục xoay hoặc trục đẩy. Điểm mấu chốt nằm ở thiết kế bộ phận làm kín (sealing mechanism).

Cơ chế đóng/mở

Khi bạn tác động lực vào tay vặn (handle) hoặc núm xoay (knob), trục van (stem) sẽ thực hiện chuyển động tịnh tiến hoặc xoay tùy theo thiết kế. Bộ phận này ép chặt miếng đệm (seal) vào cửa van, cắt đứt dòng chảy hoàn toàn. Với các ống tubing nhỏ, áp suất tác động lên bề mặt tiếp xúc là rất lớn, do đó, các kỹ sư thiết kế tubing van phải tính toán lực ép sao cho vừa đủ để làm kín nhưng không làm biến dạng (móp) thành ống tubing vốn có độ dày khá khiêm tốn.

Vai trò của thiết kế tiết diện nhỏ

Do các ống tubing thường dẫn dòng chảy có lưu lượng thấp (low flow), các dòng tubing van thường được tối ưu hóa đường dẫn bên trong để giảm thiểu hiện tượng "chết dòng" (dead volume) – nơi lưu chất có thể tích tụ và gây nhiễm chéo. Đây là lý do tại sao trong y tế và phòng lab, tubing van luôn được ưu tiên hơn các dòng van công nghiệp thông thường.

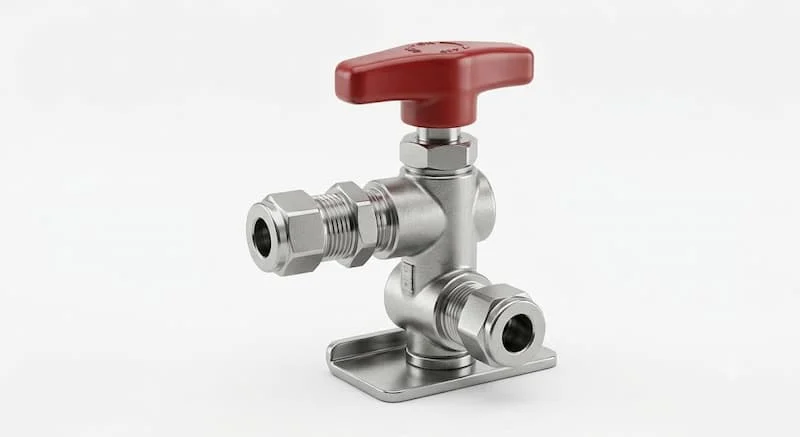

Cấu Tạo Tubing Valve – Độ Chính Xác Đến Từng Micromet

Để đạt được hiệu suất vượt trội, tubing van thường được cấu tạo từ các thành phần vật liệu cao cấp và thiết kế tối ưu:

• Thân van (Body): Thường được đúc hoặc tiện từ Inox 316/316L (đạt chuẩn dược phẩm/thực phẩm), đồng thau (brass) cho khí nén thông thường, hoặc nhựa PTFE (cho hóa chất cực mạnh).

• Đầu nối (Fitting/Connector): Đây là phần quan trọng nhất giúp kết nối với ống tubing. Có hai dạng phổ biến:

  • Compression Fitting (Kết nối ép côn): Sử dụng vòng đệm (ferrule) để ép chặt ống, chịu được áp suất cao và rung động tốt nhất.

  • Push-in Fitting (Kết nối cắm nhanh): Sử dụng các ngạnh thép nhỏ bên trong để giữ ống, phù hợp cho hệ thống khí nén nhanh, tháo lắp thường xuyên.

• Trục van (Stem): Được gia công với độ chính xác cao, giúp việc điều khiển tay vặn mượt mà, không bị khựng (stick-slip effect).

• Gioăng làm kín (Seal/Seat): Sử dụng các vật liệu đàn hồi như FKM (Viton), EPDM hoặc nhựa cứng PTFE. Trong các ứng dụng y tế, vật liệu làm seal phải đáp ứng tiêu chuẩn không độc hại (non-toxic).

Giải thích kỹ thuật: Tại sao thiết kế fitting lại quyết định độ kín? Trong hệ thống ống nhỏ, chỉ cần một sai số nhỏ ở đầu nối cũng có thể gây ra hiện tượng rò rỉ rít (whistling leak) rất khó phát hiện. Các loại tubing van chính hãng thường có thiết kế đầu nối đồng bộ với ống cùng thương hiệu để đảm bảo độ khít tuyệt đối.

Phân Loại Tubing Valve Theo Nhu Cầu Ứng Dụng

Việc phân loại tubing van giúp các kỹ sư dễ dàng chọn lựa thiết bị phù hợp với môi trường làm việc:

Theo vật liệu

1. Inox 316/316L: Là tiêu chuẩn vàng cho y tế, thực phẩm và hóa chất. Khả năng chống oxy hóa tuyệt vời, chịu được áp suất và nhiệt độ cao.

2. Brass (Đồng thau): Lựa chọn kinh tế cho hệ thống khí nén công nghiệp, nơi môi trường không quá khắc nghiệt.

3. Nhựa chuyên dụng (PTFE/POM): Dùng cho các ứng dụng thí nghiệm, nơi các hóa chất axit hoặc bazo có thể làm mòn kim loại.

Theo kiểu kết nối (Fittings)

• Compression Fitting Valve: Kết nối an toàn nhất, thường thấy trong các đường ống dẫn khí nén cao áp.

• Push-in Tubing van : Tiện lợi, giảm thời gian lắp đặt cho các hệ thống máy móc cần bảo trì thường xuyên.

• Barbed Fitting Valve: Kết nối dùng ống mềm, chi phí rẻ, thường dùng cho các ứng dụng áp thấp.

Theo ứng dụng

• Medical Gas Valve: Yêu cầu độ sạch cực cao (không dầu mỡ), thường được làm sạch bằng công nghệ siêu âm trước khi đóng gói.

• Laboratory Valve: Độ chính xác cao, thường có núm vặn nhỏ (needle valve) để điều chỉnh lưu lượng cực nhỏ.

Tại Sao Nên Chọn Tubing van Thay Vì Van Công Nghiệp Thông Thường?

Nhiều người dùng thường đặt câu hỏi: "Tại sao không dùng một chiếc van bi DN15 thông thường cho ống 1/2 inch?". Câu trả lời nằm ở khái niệm độ tinh xảo:

1. Tổn thất lưu lượng (Flow Resistance): Van bi công nghiệp DN15 dù nhỏ nhưng được thiết kế cho các đường ống dẫn lớn hơn. Khi lắp vào hệ thống tubing, nó tạo ra những "điểm chết" dòng chảy và sự chuyển đổi đột ngột kích thước gây nhiễu loạn dòng. Tubing van được thiết kế với đường dẫn mượt mà hơn.

2. Khả năng điều tiết (Flow Control): Van bi thông thường là loại "On/Off". Nếu bạn dùng nó để điều tiết, nó sẽ hỏng chỉ sau vài tuần. Tubing van với thiết kế chuyên biệt cho phép điều chỉnh lưu lượng từ từ, ổn định.

3. Độ sạch (Cleanliness): Tubing van thường được lắp ráp trong môi trường phòng sạch, không chứa dầu mỡ, rất quan trọng đối với hệ thống dẫn khí thở y tế.

Ứng Dụng Thực Tế – Khi Nào Bạn Cần Tubing Valve?

Hệ thống khí nén tự động (Pneumatics)

Trong các tủ điều khiển khí nén của robot công nghiệp, tubing van đóng vai trò điều khiển nhánh khí cho các xi-lanh nhỏ, đảm bảo vận tốc của xi-lanh luôn ổn định thông qua việc chỉnh lưu lượng.

Thiết bị y tế và khí thở

Các máy cung cấp Oxy, máy gây mê cần tubing van để kiểm soát áp suất và lưu lượng khí nén cung cấp trực tiếp cho bệnh nhân. Ở đây, yêu cầu về vật liệu không gây độc (non-toxic) và không dầu (oil-free) là bắt buộc.

Máy phân tích hóa học & Phòng thí nghiệm

Trong các thiết bị phân tích sắc ký khí, mẫu thử cần được dẫn qua hệ thống ống nhỏ mà không bị lẫn tạp chất. Tubing van bằng Inox 316 đảm bảo độ trơ về mặt hóa học, giúp kết quả phân tích luôn chính xác.

Dosing (Hệ thống cấp định lượng)

Khi cần bơm chính xác 1ml hóa chất mỗi phút, các loại van lớn là quá dư thừa và thiếu chính xác. Tubing van (đặc biệt là dòng Needle Valve - van kim) giúp người dùng khóa lưu lượng cực nhỏ.

Sai Lầm Thường Gặp – "Tiền Mất Tật Mang"

Kinh nghiệm từ các dự án thực tế cho thấy, các kỹ sư thường mắc phải những lỗi sau:

• Chọn sai kích thước OD: Đây là lỗi phổ biến nhất. Ống 1/4 inch (6.35mm) và ống 6mm nhìn bằng mắt thường rất giống nhau. Nếu cố lắp van 1/4" vào ống 6mm, dù có siết chặt thế nào vẫn sẽ rò rỉ.

• Dùng sai kiểu fitting: Sử dụng Compression fitting cho các hệ thống cần tháo lắp nhanh (thường xuyên di chuyển máy) khiến người vận hành tốn quá nhiều thời gian bảo trì.

• Bỏ qua vật liệu seal: Dùng van có seal EPDM cho môi trường dầu khí (phải dùng FKM) sẽ làm gioăng bị trương nở và kẹt van sau một tuần.

• Siết fitting quá lực: Với các đầu nối compression, nếu siết quá tay, vòng đệm ferrule sẽ làm biến dạng ống, gây rò rỉ vĩnh viễn không thể sửa chữa.

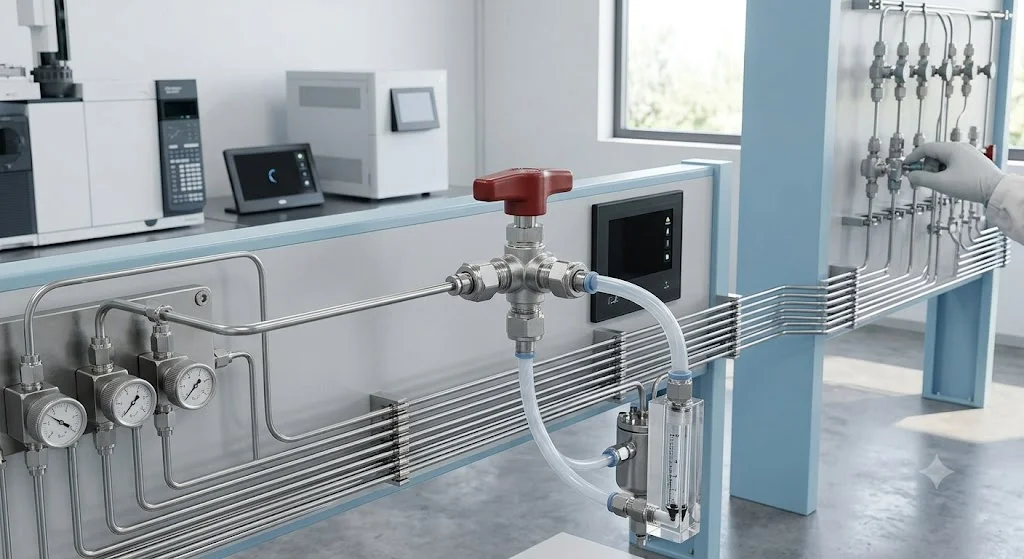

Hướng Dẫn Chọn Và Lắp Đặt: Checklist "Vàng"

Quy trình 6 bước chọn van:

1. Xác định môi chất: Khí, nước, hay hóa chất? (Quyết định vật liệu thân và seal).

2. Đo đường kính OD ống: Dùng thước kẹp (caliper) để đo chính xác đường kính ngoài.

3. Xác định áp suất hệ thống: Chọn van có PN (áp suất làm việc) cao hơn áp suất vận hành của bơm/máy nén ít nhất 1.5 lần.

4. Lựa chọn kiểu fitting: Chọn theo nhu cầu (Cần tháo lắp nhiều -> Push-in; Cần an toàn cao -> Compression).

5. Nhiệt độ môi trường: Kiểm tra dải nhiệt độ làm việc của gioăng cao su.

6. Tiêu chuẩn ngành: Nếu là y tế hoặc thực phẩm, ưu tiên các loại van có giấy chứng nhận không dầu mỡ (oil-free).

Checklist lắp đặt:

Làm sạch đầu ống: Đảm bảo đầu ống cắt thẳng góc và không có ba-via. Không làm xước ống: Nếu dùng kềm kẹp vào ống tubing, hãy bọc một lớp cao su để tránh làm xước bề mặt ống (nơi làm kín của ferrule). Siết đúng lực: Với compression fitting, thường sẽ siết cho đến khi ferrule cắn vào ống, sau đó siết thêm một vòng 1/4 hoặc 1/2. Kiểm tra rò rỉ: Sử dụng bình xịt xà phòng hoặc máy đo rò rỉ khí (leak detector) để kiểm tra sau khi lắp.

FAQ – Giải Đáp Câu Hỏi Thường Gặp

1. Tubing valve là gì?

 Là thiết bị van chuyên dụng cho các đường ống dẫn nhỏ, thường dưới 1 inch, đảm bảo độ kín và độ chính xác cao.

2. Có thể dùng tubing van cho khí nén không?

 Có, đây là ứng dụng phổ biến nhất. Các dòng van đẩy nhanh (push-in) giúp hệ thống khí nén lắp đặt cực kỳ nhanh chóng.

3. Làm sao phân biệt Push-in và Compression fitting?

• Push-in: Chỉ cần cắm ống vào, van có lẫy giữ.

• Compression: Dùng đai ốc (nut) và vòng đệm (ferrule) vặn chặt vào thân van.

4. Tại sao lại dùng Inox 316 cho y tế?

 Vì Inox 316 có khả năng kháng khuẩn, không bị ăn mòn bởi các hóa chất tiệt trùng và không tạo ra hạt bụi kim loại vào dòng khí/lỏng.

5. Tubing van có bị rò rỉ không?

 Nếu lắp đặt đúng kỹ thuật và chọn đúng kích thước OD, tỉ lệ rò rỉ gần như bằng 0.

Kết Luận

Tubing valve không chỉ là một linh kiện cơ khí, nó là mảnh ghép quan trọng quyết định sự thành công của các hệ thống tự động hóa, thiết bị y tế và các ứng dụng phòng thí nghiệm. Việc lựa chọn sai loại van không chỉ ảnh hưởng đến hiệu suất hệ thống mà còn gây lãng phí nguồn lực và thời gian xử lý sự cố.

Trong một thị trường với hàng nghìn loại van tubing khác nhau, sự hiểu biết về vật liệu, kiểu kết nối và ứng dụng thực tế sẽ giúp bạn trở thành một nhà quản lý hệ thống chuyên nghiệp. Đừng để một chiếc van nhỏ làm ảnh hưởng đến toàn bộ dây chuyền sản xuất lớn. Hãy ưu tiên chất lượng và tiêu chuẩn kỹ thuật để đảm bảo sự ổn định bền vững cho công trình của bạn.
