Van Cầu Gang: Cấu Tạo, Nguyên Lý, Ứng Dụng Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong các hệ thống cấp nước, HVAC, hơi và đường ống công nghiệp, việc lựa chọn van phù hợp ảnh hưởng trực tiếp đến khả năng kiểm soát dòng chảy, độ an toàn và tuổi thọ của toàn bộ dây chuyền.

Không giống van cổng thường được ưu tiên cho nhiệm vụ đóng hoặc mở hoàn toàn, van cầu sở hữu thiết kế hình cầu đặc trưng, phù hợp hơn với những hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy ở mức nhất định tùy theo điều kiện vận hành. Tuy nhiên, việc lựa chọn thiết bị này không đơn giản là nhìn vào kích thước ống, mà đòi hỏi sự cân nhắc kỹ lưỡng về môi chất, nhiệt độ, áp suất, kiểu kết nối và tiêu chuẩn sản xuất.

Bài viết này sẽ giúp bạn hiểu rõ từ cơ bản đến chuyên sâu về dòng thiết bị này trước khi đưa ra quyết định đầu tư cho hệ thống của mình.

Van cầu được sử dụng để làm gì trong hệ thống đường ống?

Vai trò cốt lõi của một hệ thống đường ống công nghiệp là quản lý lưu chất một cách chính xác, an toàn và hiệu quả.

Nếu hệ thống sử dụng sai chủng loại van, chẳng hạn như dùng van cổng cho các vị trí cần điều tiết liên tục, dòng chảy sẽ gây ra hiện tượng xâm thực, rung động và mài mòn nhanh chóng các chi tiết bên trong. Việc tích hợp van cầu đúng kỹ thuật giúp doanh nghiệp kiểm soát lưu lượng mượt mã, giảm thiểu tối đa tổn thất năng lượng và bảo vệ các thiết bị nhạy cảm phía sau.

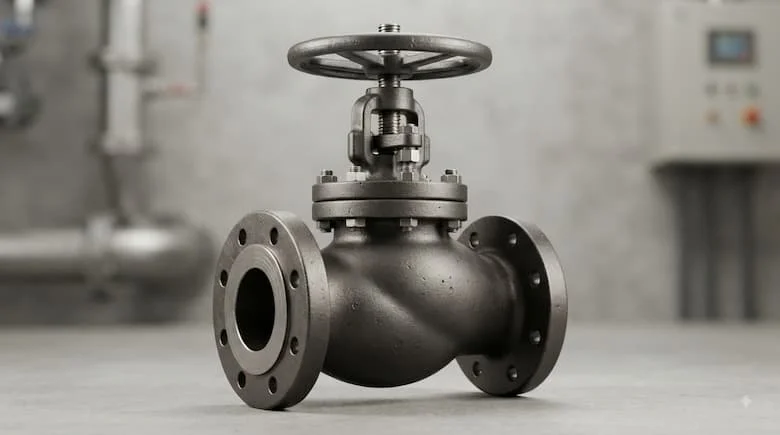

Kiến thức nền: Van cầu gang là gì?

Van cầu gang là loại van công nghiệp có thân van được chế tạo chủ yếu từ gang, sử dụng cơ cấu đĩa van chuyển động theo phương vuông góc với hướng dòng chảy để đóng, mở hoặc điều tiết môi chất trong đường ống. Van thường được sử dụng trong các hệ thống nước và một số ứng dụng công nghiệp phù hợp với giới hạn vật liệu của van.

Các đặc điểm nhận diện và lưu ý quan trọng về vật liệu:

• Thuật ngữ “van cầu” mô tả cấu trúc hình học và nguyên lý của globe valve.

• Từ “gang” thể hiện vật liệu chế tạo phần thân van (gang dẻo hoặc gang xám).

• Tùy thuộc vào model, van có thể tích hợp kiểu kết nối ren hoặc mặt bích chắc chắn.

• Nhiều dòng van cầu được ứng dụng phổ biến trong hệ thống cấp thoát nước, hệ thống điều hòa không khí HVAC.

• Lưu ý chuyên môn: Không nên mặc định mọi loại van cầu đều có thể sử dụng cho hơi nóng hoặc nhiệt độ cực cao. Bạn bắt buộc phải tra cứu catalogue của nhà sản xuất để biết giới hạn chịu nhiệt và áp suất thực tế.

Nguyên lý hoạt động của van cầu

Nguyên lý làm việc của dòng thiết bị này dựa trên sự dịch chuyển tuyến tính của đĩa van theo phương thẳng đứng. Quá trình vận hành tuân theo chuỗi cơ học: Người vận hành tác động tay quay → truyền lực qua trục van → đẩy đĩa van di chuyển tịnh tiến để thay đổi tiết diện dòng chảy.

• Khi mở van: Đĩa van được nâng lên cao, tiết diện dòng chảy tăng lên, lưu lượng môi chất qua van đạt mức tối đa.

• Khi đóng van: Đĩa van dịch chuyển hạ xuống, tiết diện thu hẹp dần, hạn chế lưu lượng và cuối cùng chặn hoàn toàn dòng chảy khi tiếp xúc khít với ghế van (seat).

• Khi điều tiết: Đĩa van được định vị ở các vị trí trung gian. Thiết kế này giúp van cầu trở thành lựa chọn tối ưu cho việc kiểm soát lưu lượng thay vì chỉ đóng mở ngắt quãng.

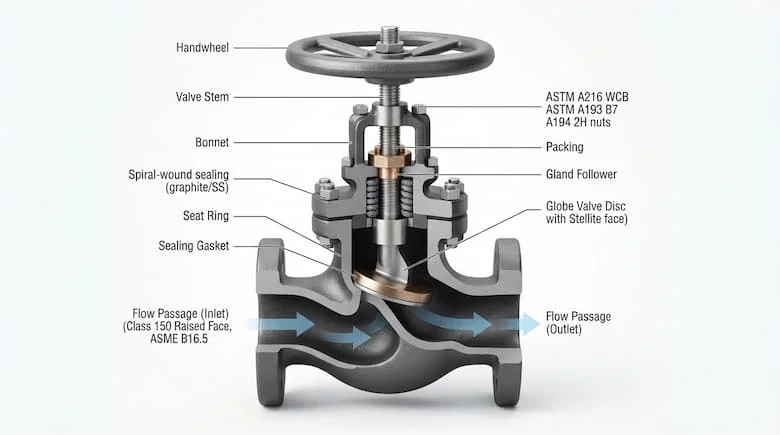

Cấu tạo van cầu gồm những bộ phận nào?

Cấu trúc chi tiết của một thiết bị tiêu chuẩn bao gồm các thành phần chính sau:

1. Thân van (Body): Chế tạo bằng gang nguyên khối, chứa đường dẫn môi chất và chịu lực tác động trực tiếp từ hệ thống.

2. Nắp van (Bonnet): Gắn chặt với thân van, tạo ra khoảng không gian chứa trục và cơ cấu chuyển động bên trong.

3. Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở, điều tiết lưu lượng dòng chảy khi dịch chuyển.

4. Trục van (Stem): Thanh kim loại truyền chuyển động xoay từ tay quay thành chuyển động tịnh tiến cho đĩa van.

5. Tay quay (Handwheel): Vô lăng cơ khí giúp người dùng thao tác đóng mở van bằng tay thuận lợi.

6. Gioăng làm kín (Packing/Gasket): Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài tại các khớp nối.

7. Ghế van (Seat): Bề mặt gia công tinh xảo, là điểm tiếp xúc khít hoàn toàn với đĩa van khi van đóng kín.

Van cầu gang có những loại nào?

Tùy theo cấu trúc lắp đặt và nhu cầu vận hành thực tế của nhà xưởng, sản phẩm được phân loại theo các tiêu chí sau:

• Phân loại theo kiểu kết nối:

  • Van cầu mặt bích: Thiết kế chắc chắn cho đường ống công nghiệp cỡ vừa và lớn, thuận tiện khi tháo lắp, bảo dưỡng.

  • Van cầu nối ren: Thường dùng cho các đường ống có kích thước nhỏ, việc lắp đặt đơn giản và tiết kiệm không gian.

• Phân loại theo phương thức vận hành:

  • Van cầu tay quay cơ học: Phổ biến nhất trong các hệ thống thủ công.

  • Van cầu điều khiển điện / khí nén: Tích hợp actuator tự động hóa cho các hệ thống điều khiển từ xa.

• Phân loại theo tiêu chuẩn sản xuất: Sản xuất theo các tiêu chuẩn quốc tế quen thuộc như JIS (Nhật), DIN (Đức), BS (Anh) hoặc ANSI (Mỹ).

Thông số kỹ thuật van cầu cần quan tâm

Khi tiến hành lựa chọn thiết bị cho công trình, bạn cần nắm vững bảng thông số kỹ thuật cốt lõi sau đây:

Đừng bao giờ chỉ hỏi mua van theo kích thước DN, bởi một ống DN50 có thể chịu các mức áp suất PN16 hoặc PN25 hoàn toàn khác nhau. Việc xác định đồng bộ DN và PN giúp tránh tình trạng nứt vỡ thân van do quá áp.

Van cầu và van cổng khác nhau thế nào?

Việc nắm rõ sự khác biệt giữa hai dòng van phổ biến này giúp kỹ sư tối ưu hóa thiết kế đường ống:

Cấu trúc bên trong của van cầu buộc dòng môi chất phải bẻ góc và đi qua đĩa van. Thiết kế này tạo ra ưu điểm tuyệt vời về khả năng điều tiết lưu lượng, nhưng đồng thời làm gia tăng tổn thất áp suất so với van cổng khi mở hoàn toàn.

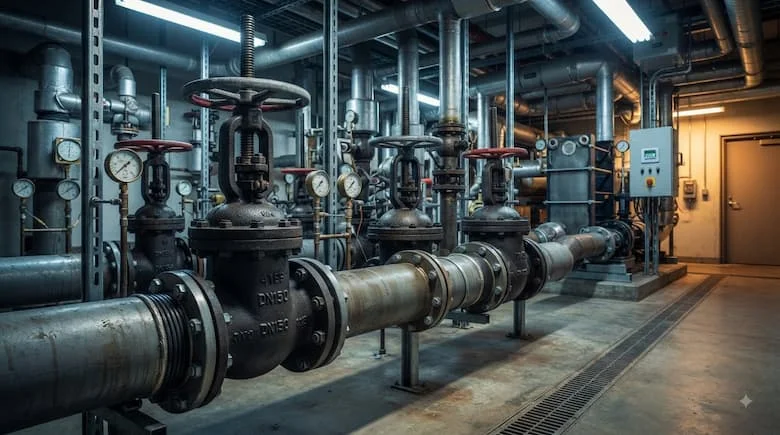

Ứng dụng thực tế của van cầu

Nhờ độ bền cơ học cao và tính kinh tế của vật liệu gang, thiết bị này hiện diện trong nhiều lĩnh vực trọng điểm:

• Hệ thống cấp nước sạch: Kiểm soát và phân phối dòng nước tại các trạm bơm, nhà máy nước thành phố.

• Hệ thống HVAC (Cơ điện lạnh): Ứng dụng rộng rãi trong các đường ống nước lạnh, nước nóng, hệ thống tháp giải nhiệt và chiller của tòa nhà.

• Đường ống công nghiệp chung: Kiểm soát các chất lỏng không có tính ăn mòn mạnh trong nhà máy sản xuất.

• Hệ thống hơi (với model chuyên dụng): Một số dòng gang cao cấp được thiết kế riêng chịu nhiệt để điều tiết hơi nước, tuy nhiên phải đối chiếu kỹ catalogue nhà sản xuất.

Khi nào nên dùng van cầu ?

Những trường hợp nên lựa chọn:

• Hệ thống yêu cầu khả năng điều chỉnh, tiết lưu lưu lượng dòng chảy thường xuyên.

• Dây chuyền cần đóng mở thủ công với độ chính xác cao tại từng vị trí nhánh ống.

• Môi chất tương thích hoàn toàn với giới hạn chịu lực và chống ăn mòn của vật liệu gang.

• Dự án yêu cầu kết nối mặt bích tiêu chuẩn công nghiệp với chi phí đầu tư hợp lý.

Những trường hợp KHÔNG nên chọn:

• Môi chất vận chuyển có tính axit hoặc hóa chất ăn mòn mạnh.

• Nhiệt độ hoặc áp suất hệ thống vượt quá giới hạn thiết kế của gang.

• Hệ thống yêu cầu tổn thất áp suất cực thấp ở trạng thái mở hoàn toàn.

7 sai lầm thường chọn và sử dụng van cầu

1. Chọn van chỉ dựa vào kích thước DN: Bỏ qua cấp áp suất PN khiến van bị quá tải khi vận hành thực tế.

2. Sai lầm về môi chất: Sử dụng gang cho các dung dịch hóa chất ăn mòn làm van bị mủn và rò rỉ.

3. Lắp đặt sai hướng dòng chảy: Không tuân theo chiều mũi tên quy định trên thân van, làm suy giảm hiệu suất điều tiết.

4. Lạm dụng van để điều tiết quá mức thiết kế: Dùng van ở vị trí mở hé liên tục trong điều kiện áp lực cao gây mài mòn nhanh đĩa van.

5. Bỏ qua yếu tố nhiệt độ: Lắp van gang thông thường vào hệ thống nhiệt độ cao dẫn đến biến dạng kết cấu.

6. Siết bu-lông mặt bích không đều tay: Gây ứng suất tập trung làm nứt tai bích hoặc hở ron làm kín.

7. Không súc rửa đường ống trước khi lắp: Cặn hàn, rác bẩn kẹt vào ghế van làm mất khả năng đóng kín tuyệt đối.

Hướng dẫn chọn mua và Checklist lắp đặt

Quy trình 6 bước chọn van chuẩn xác:

• Bước 1: Xác định rõ tính chất môi chất (Nước, HVAC hay lưu chất công nghiệp).

• Bước 2: Đo đạc chính xác kích thước danh nghĩa (DN) của đường ống.

• Bước 3: Kiểm tra cấp áp suất làm việc tối đa của hệ thống (PN/Class).

• Bước 4: Xác định dải nhiệt độ làm việc thực tế (đặc biệt quan trọng với nước nóng).

• Bước 5: Lựa chọn kiểu kết nối phù hợp (Mặt bích tiêu chuẩn hay nối ren).

• Bước 6: Xác định phương thức vận hành (Tay quay cơ khí hay truyền động điện/khí nén).

Checklist lắp đặt van cầu tại công trường:

• Kiểm tra kỹ mã model, kích thước DN và cấp áp suất PN.

• Kiểm tra chiều mũi tên hướng dòng chảy khắc trên thân van.

• Vệ sinh sạch sẽ bavia, mạt hàn bên trong đường ống dẫn.

• Kiểm tra bề mặt bích kết nối, không bị lõm hay bám bẩn.

• Đặt gioăng làm kín đúng chủng loại và kích cỡ vào giữa hai mặt bích.

• Siết đều các bu-lông theo hình chéo đối xứng để lực phân bổ đều.

• Không dùng lực đòn bẩy quá mức để vặn tay quay khi van bị kẹt.

• Mở van từ từ với tốc độ chậm khi tiến hành chạy thử nghiệm hệ thống.

• Quan sát toàn diện các mối nối để đảm bảo không có hiện tượng rò rỉ.

Câu hỏi thường gặp

1. Van cầu gang là gì?

Đây là dòng van công nghiệp có phần thân đúc bằng gang, sử dụng đĩa van chuyển động tịnh tiến vuông góc để thực hiện việc đóng, mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống ống dẫn.

2. Van cầu gang dùng cho môi chất nào?

Thiết bị thường được ứng dụng tối ưu trong hệ thống cấp thoát nước, hệ thống điều hòa không khí HVAC phù hợp với giới hạn nhiệt độ và áp suất của gang. Các môi chất khác đòi hỏi phải có xác nhận từ nhà sản xuất.

3. Van cầu bgang có khả năng điều tiết lưu lượng không?

Có. Nhờ thiết kế hình học đặc trưng của đĩa van và ghế van, dòng thiết bị này cho phép người dùng tinh chỉnh độ mở ở nhiều cấp độ khác nhau để kiểm soát lưu lượng dòng chảy cực kỳ hiệu quả.

4. Van cầu khác biệt thế nào so với van cổng?

Van cầu chuyên dùng cho việc điều tiết lưu lượng và có thể gây tổn thất áp suất lớn hơn do dòng chảy đổi hướng. Ngược lại, van cổng tối ưu cho việc đóng/mở hoàn toàn với đường dòng thẳng ít cản trở.

5.Cần quan tâm những thông số nào khi mua van cầu bằng gang?

Bạn cần kiểm tra tối thiểu các thông số gồm kích thước DN, cấp áp suất PN, vật liệu thân, tính chất môi chất, nhiệt độ làm việc, áp suất hệ thống, kiểu kết nối và tiêu chuẩn chế tạo.

Kết luận

Van cầu gang là giải pháp kỹ thuật đáng tin cậy cho nhiều hệ thống đường ống cần kết hợp cả hai nhiệm vụ đóng mở và điều tiết lưu lượng, đặc biệt trong các ứng dụng ngành nước và hệ thống cơ điện lạnh HVAC.
