Van cầu 21: Lựa Chọn Điều Tiết Lưu Lượng Chính Xác Cho Hệ Thống Đường Ống DN15

Trong các hệ thống cấp nước dân dụng, mạng lưới hơi nóng quy mô nhỏ, khí nén hay dây chuyền sản xuất công nghiệp, việc duy trì sự ổn định của dòng lưu chất là yếu tố sống còn để bảo vệ thiết bị. Van cầu DN15– kích thước van phổ biến nhất cho đường ống DN15 (1/2 inch) – chính là "trợ thủ" đắc lực nhờ khả năng điều tiết lưu lượng cực kỳ chính xác. Dù đóng vai trò quan trọng, nhiều người dùng vẫn thường nhầm lẫn giữa van cầu với van bi hoặc gặp khó khăn khi lựa chọn vật liệu và áp suất phù hợp, dẫn đến tình trạng rò rỉ hoặc giảm tuổi thọ thiết bị không đáng có.

Bài viết này sẽ giúp bạn hiểu rõ bản chất của van cầu DN15, từ cấu tạo, nguyên lý hoạt động đến những tiêu chí lựa chọn kỹ thuật giúp hệ thống của bạn luôn vận hành bền bỉ, an toàn và tối ưu chi phí.

Van cầu 21 là gì?

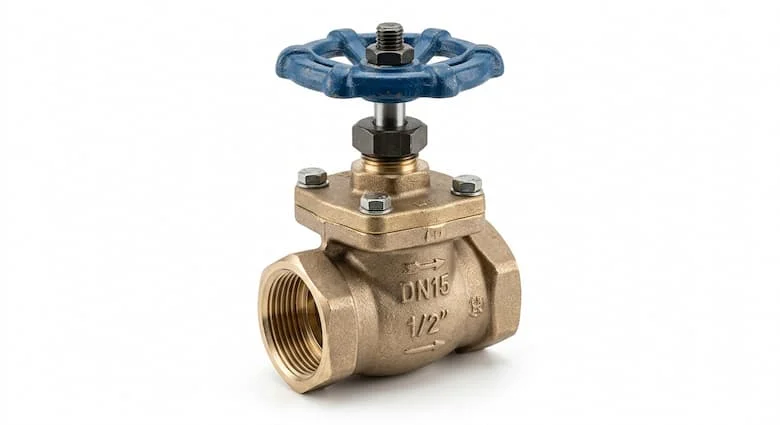

Van cầu 21 (hay còn gọi là Globe Valve DN15) là loại van được thiết kế với kích thước kết nối phi 21, tương đương với đường kính danh định DN15 hoặc chuẩn 1/2 inch. Đây là thiết bị chuyên dụng được sử dụng để đóng, mở và đặc biệt là điều tiết lưu lượng dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống công nghiệp và dân dụng.

Vai trò chính của van cầu DN15 trong hệ thống đường ống là khả năng kiểm soát lưu lượng dòng chảy một cách tinh tế. Không giống như các loại van đóng ngắt nhanh, thiết kế của van cầu cho phép người vận hành điều chỉnh lượng nước hoặc hơi đi qua van theo ý muốn, giúp hệ thống hoạt động ổn định và tránh được các va đập thủy lực đột ngột.

Nguyên lý hoạt động của van cầu DN15

Nguyên lý vận hành của van cầu DN15 dựa trên cơ chế chuyển động tịnh tiến của đĩa van theo phương vuông góc với hướng của dòng lưu chất.

• Cơ chế nâng hạ: Khi quay tay quay, trục van sẽ di chuyển theo hướng lên hoặc xuống, từ đó kéo theo đĩa van rời khỏi ghế van (mở) hoặc ép chặt vào ghế van (đóng).

• Điều tiết lưu lượng: Nhờ vào hành trình di chuyển dài và cấu tạo đĩa van, bạn có thể thiết lập van ở vị trí mở một phần, giúp kiểm soát chính xác lưu lượng và áp suất đi qua.

• Khả năng đóng kín: Khi đóng hoàn toàn, bề mặt đĩa van ép chặt vào ghế van, tạo độ kín khít cao, ngăn chặn hoàn toàn sự rò rỉ của lưu chất ngay cả trong các môi trường có áp suất trung bình.

Phân tích chuyên sâu về cấu tạo và phân loại

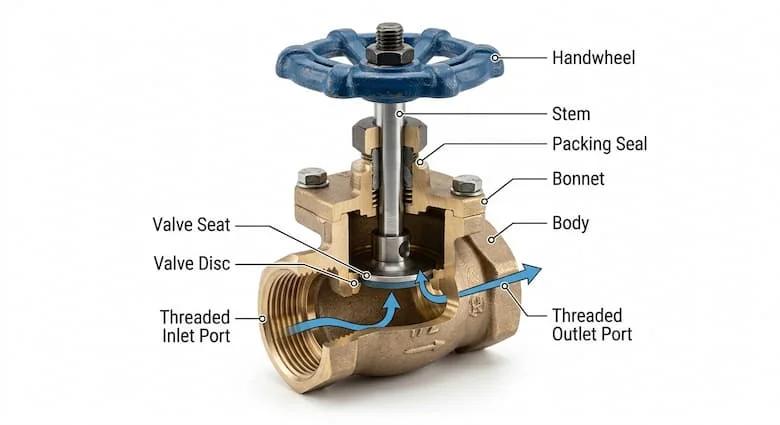

Cấu tạo chi tiết

Một chiếc van cầu DN15 chất lượng cao thường được cấu thành từ các bộ phận kỹ thuật chủ chốt:

• Thân van: Phần chịu áp lực chính, thường được đúc từ đồng, inox hoặc gang.

• Đĩa van: Bộ phận chặn dòng, là phần chịu mài mòn lớn nhất.

• Ghế van: Vị trí tiếp xúc giữa đĩa và thân van để làm kín.

• Trục van: Truyền chuyển động từ tay quay đến đĩa van.

• Tay quay: Công cụ giúp người vận hành điều khiển van bằng sức người.

• Nắp van & Gioăng làm kín: Ngăn chặn lưu chất rò rỉ ra ngoài tại vị trí trục van.

Phân loại phổ biến

• Theo vật liệu: Van cầu đồng 21 (phổ biến nhất cho nước sạch), van cầu inox 21 (chống ăn mòn tuyệt đối), van cầu gang 21 (cho công nghiệp) và van cầu thép (cho áp suất, nhiệt độ cao).

• Theo kiểu kết nối: Kết nối ren (phổ biến nhất cho phi 21), kết nối hàn hoặc mặt bích (cho các môi trường đòi hỏi độ bền cao).

• Theo kiểu vận hành: Vận hành thủ công bằng tay quay hoặc tự động hóa bằng bộ truyền động điện/khí nén.

Bảng thông số kỹ thuật

So sánh van cầu DN15 với các loại van khác

Vì sao nên sử dụng van cầu DN15? Đối với các hệ thống cần độ chính xác cao trong việc kiểm soát lưu lượng như hệ thống hơi nóng, nước nóng hay các đường ống dẫn hóa chất lỏng, van cầu DN15 luôn là lựa chọn hàng đầu nhờ khả năng điều tiết mượt mà, hạn chế tối đa tình trạng "búa nước" so với van bi.

Ứng dụng thực tế và sai lầm thường gặp

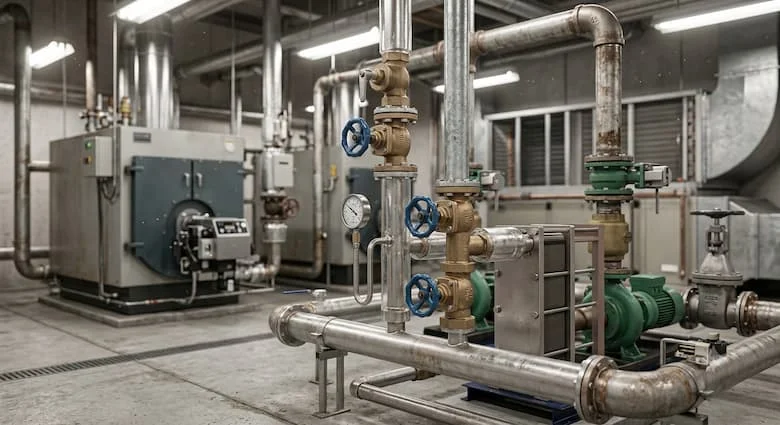

Van cầu DN15 là giải pháp kỹ thuật đa năng:

• Hệ thống cấp nước & Nước nóng: Điều khiển lưu lượng tại các điểm cuối đường ống.

• Hệ thống hơi nóng & Boiler: Kiểm soát hơi nước cung cấp cho thiết bị trao đổi nhiệt.

• Khí nén & Hóa chất: Điều tiết áp suất khí hoặc lưu lượng hóa chất lỏng.

• HVAC: Kiểm soát dòng nước lạnh/nóng trong các hệ thống làm mát.

Sai lầm thường gặp:

• Dùng van cầu để đóng mở liên tục thay vì điều tiết: Dễ gây mòn đĩa van.

• Chọn sai vật liệu: Dùng van đồng cho đường ống dẫn axit/hóa chất mạnh gây ăn mòn nhanh chóng.

• Lắp sai chiều dòng chảy: Hầu hết van cầu có ký hiệu hướng chảy, nếu lắp ngược sẽ làm giảm tuổi thọ đáng kể.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Cách lựa chọn van cầu DN15:

1. Xác định môi chất: Nước, hơi, dầu hay khí? (Quyết định vật liệu đồng hay inox).

2. Kiểm tra áp suất/nhiệt độ: Đảm bảo PN của van cao hơn áp lực hệ thống.

3. Chọn kiểu kết nối: Kết nối ren (phổ biến nhất cho phi 21).

4. Thương hiệu: Ưu tiên các nhà sản xuất có chứng nhận chất lượng rõ ràng.

Hướng dẫn lắp đặt và bảo trì:

• Lắp đặt: Luôn lắp theo chiều mũi tên trên thân van. Sử dụng băng tan (băng keo non) cho các mối nối ren để đảm bảo độ kín.

• Bảo trì: Kiểm tra gioăng trục định kỳ hàng năm. Nếu van bị rò rỉ tại trục, hãy siết nhẹ ốc nắp van hoặc thay thế gioăng nếu cần thiết.

FAQ: Giải đáp thắc mắc về van cầu 21

1.Van cầu 21 tương ứng DN bao nhiêu?

Van cầu DN15 tương ứng với kích thước danh định DN15 (1/2 inch).

2.Van cầu DN15 dùng cho nước nóng được không?

Có, van cầu đồng hoặc inox chịu nhiệt rất tốt cho nước nóng.

3.Van cầu DN15 khác van bi 21 như thế nào?

Van cầu dùng để điều tiết lưu lượng, trong khi van bi chỉ dùng để đóng/mở nhanh.

4.Van cầu đồng 21 hay inox 21 tốt hơn?

Inox bền hơn và chống ăn mòn tốt hơn, nhưng van đồng tiết kiệm chi phí cho nước sạch thông thường.

5.Bao lâu nên bảo trì van cầu DN15?

Tần suất từ 6-12 tháng/lần tùy thuộc vào độ sạch của môi chất.

Kết luận

Van cầu 21 là thiết bị không thể thiếu trong các hệ thống đường ống đòi hỏi sự kiểm soát lưu lượng tinh tế và ổn định. Việc thấu hiểu cấu tạo và lựa chọn đúng vật liệu, kiểu kết nối sẽ giúp hệ thống của bạn vận hành trơn tru, kéo dài tuổi thọ thiết bị và tiết kiệm đáng kể chi phí sửa chữa.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van cầu 21.
