1000 WOG Valve: Giải Pháp Kiểm Soát Áp Suất Cao Cho Hệ Thống Công Nghiệp

Khi lựa chọn thiết bị cho các hệ thống đường ống công nghiệp, việc bắt gặp ký hiệu van inox 1000 WOG được đúc trực tiếp trên thân van là điều rất phổ biến. Tuy nhiên, không ít kỹ sư vận hành và đơn vị mua sắm vẫn còn mơ hồ về ý nghĩa thực sự của ký hiệu này, dẫn đến việc lựa chọn sai tiêu chuẩn áp suất, gây ra tình trạng rò rỉ, thiết bị hoạt động không ổn định hoặc làm giảm đáng kể tuổi thọ toàn bộ hệ thống. Hiểu rõ tiêu chuẩn này không chỉ giúp đảm bảo an toàn vận hành mà còn tối ưu hóa chi phí đầu tư cho doanh nghiệp.

Bài viết này sẽ đi sâu phân tích van inox 1000 WOG là gì, ý nghĩa chuyên sâu của tiêu chuẩn WOG, cấu tạo, thông số kỹ thuật, cũng như hướng dẫn chi tiết cách lựa chọn để ứng dụng hiệu quả trong các hệ thống nước, dầu và khí.

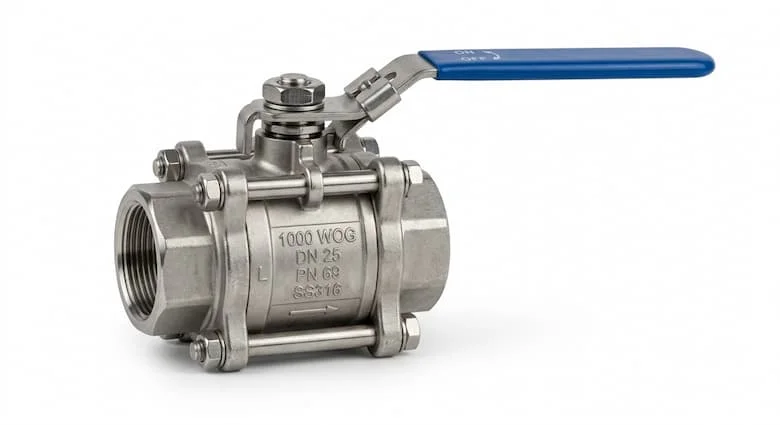

1000 WOG Valve là gì?

1000 WOG valve là thuật ngữ chỉ các dòng van công nghiệp được thiết kế đặc biệt để hoạt động bền bỉ trong môi trường chất lỏng và khí, với khả năng chịu được áp suất vận hành tối đa lên tới 1000 PSI (tương đương khoảng 69 Bar) trong điều kiện tiêu chuẩn.

• WOG là viết tắt của ba môi chất chính: Water (Nước), Oil (Dầu), và Gas (Khí).

• 1000 biểu thị giá trị áp suất định mức tính bằng đơn vị PSI.

Tiêu chuẩn này áp dụng cho đa dạng các loại van như van bi, van cổng, van cầu hay van một chiều. Việc hiểu rõ ký hiệu này giúp người dùng xác định được giới hạn chịu áp của van, từ đó tránh việc sử dụng thiết bị sai mục đích, đặc biệt là trong các hệ thống áp lực cao đòi hỏi độ an toàn khắt khe.

Nguyên lý hoạt động của van inox 1000 WOG

Cơ chế hoạt động của van inox 1000 WOG tập trung vào việc tạo ra độ kín khít tuyệt đối ngay cả dưới áp suất lớn. Với cấu tạo thường thấy là dạng van bi (Ball Valve), khi xoay tay gạt một góc 90 độ, bi van có lỗ khoét sẽ xoay theo, cho phép lưu chất đi qua hoặc ngăn chặn hoàn toàn.

Khả năng làm kín được đảm bảo nhờ bộ gioăng (thường là PTFE hoặc Teflon) bao quanh bi van. Trong điều kiện áp suất lên tới 1000 PSI, gioăng này đóng vai trò quan trọng trong việc ngăn chặn sự rò rỉ tại điểm tiếp xúc. Do được thiết kế chuyên biệt cho hệ thống có áp lực, van inox 1000 WOG vận hành ổn định trong nhiều dải nhiệt độ, cung cấp khả năng điều tiết lưu lượng từ đóng/mở hoàn toàn đến điều tiết một phần tùy thuộc vào cấu tạo đĩa van.

Phân tích chuyên sâu về van inox 1000 WOG

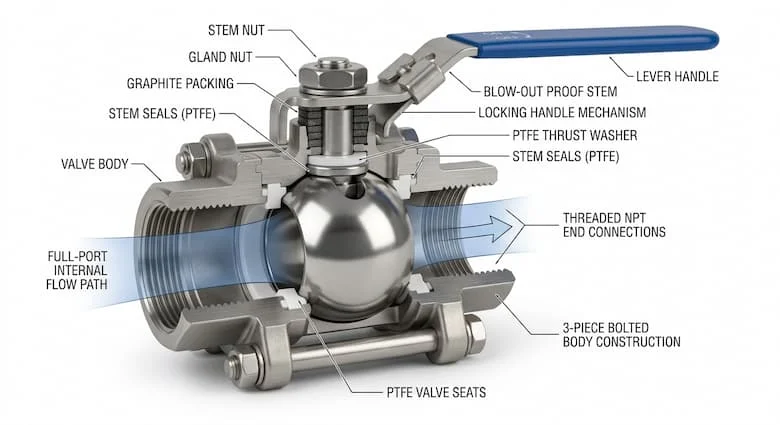

Cấu tạo kỹ thuật

Một chiếc van inox 1000 WOG chuẩn công nghiệp thường bao gồm các bộ phận chính sau:

• Thân van: Thường làm từ inox 304/316 hoặc thép rèn để chịu được áp suất cao.

• Bi van/Đĩa van: Được gia công bề mặt nhẵn bóng để khớp hoàn hảo với gioăng.

• Trục van: Liên kết với tay gạt, chịu lực xoắn lớn khi vận hành.

• Gioăng PTFE: Chịu được hóa chất nhẹ và ma sát, đảm bảo độ kín.

• Tay gạt/Tay quay: Thiết kế chắc chắn để người vận hành dễ dàng thao tác.

• Đầu kết nối: Thường là ren (NPT/BSP) hoặc hàn để chịu được áp lực mà không bị bung khớp.

Các loại van inox 1000 WOG phổ biến

Trên thị trường hiện nay, có nhiều biến thể dựa trên nhu cầu sử dụng:

• Theo loại: Van bi (Ball Valve) là loại phổ biến nhất dùng ký hiệu này. Ngoài ra còn có van cổng (Gate Valve) và van một chiều (Check Valve) cho các dòng chảy đơn hướng.

• Theo vật liệu: Inox 316 (chống ăn mòn cao), thép carbon (chịu áp tốt), đồng (dân dụng).

• Theo kết nối: Kết nối ren (NPT, BSP) cho đường ống nhỏ, kết nối hàn (Socket/Butt Weld) cho đường ống đòi hỏi sự liên kết vĩnh viễn.

Thông số kỹ thuật tiêu chuẩn

So sánh và Lý do vì sao nên sử dụng

So sánh tiêu chuẩn WOG

Vì sao nên chọn 1000 WOG?

Sử dụng van inox 1000 WOG mang lại nhiều giá trị cốt lõi: khả năng chịu áp lực vượt trội giúp hệ thống vận hành an toàn hơn khi có sự cố tăng áp đột ngột. Độ kín tuyệt đối từ vật liệu cao cấp giúp ngăn ngừa rò rỉ môi chất (dầu, khí) gây thất thoát hoặc nguy cơ cháy nổ. Ngoài ra, tuổi thọ của van cao hơn, giúp giảm thiểu tần suất bảo trì và chi phí thay thế.

Ứng dụng thực tế và Hướng dẫn lựa chọn

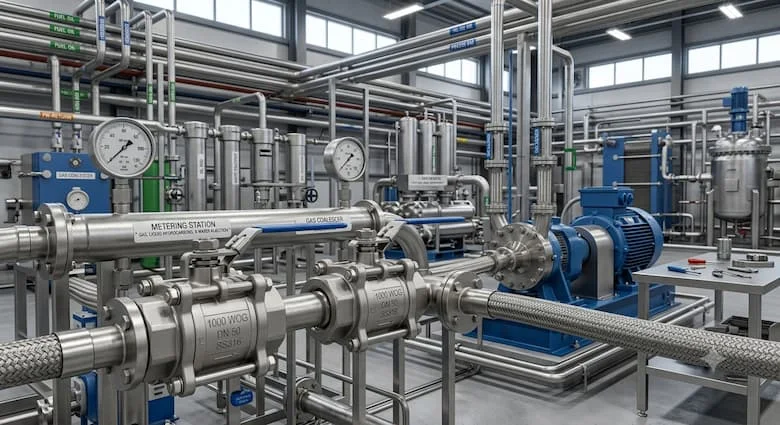

Ứng dụng phổ biến

Van inox 1000 WOG hiện diện trong:

• Đường ống dẫn dầu và khí: Nơi đòi hỏi sự an toàn và chịu áp cao.

• Hệ thống cấp nước áp lực: Nhà máy hoặc khu công nghiệp.

• Khí nén công nghiệp: Kiểm soát dòng khí có áp suất lớn.

• Chế tạo máy: Các thiết bị thủy lực cần van đóng ngắt bền bỉ.

Sai lầm thường gặp

Nhiều đơn vị sử dụng 1000 WOG valve cho hơi bão hòa mà không kiểm tra nhiệt độ chịu đựng của gioăng, dẫn đến gioăng bị biến dạng và rò rỉ nhanh chóng. Việc không phân biệt được ren NPT và BSP khi lắp đặt cũng là nguyên nhân gây ra sự cố mất an toàn nghiêm trọng.

Cách lựa chọn van inox 1000 WOG hiệu quả

1. Xác định môi chất: Đảm bảo chọn vật liệu (inox hay thép) phù hợp với tính chất hóa học của chất lỏng/khí.

2. Kiểm tra áp suất vận hành: Luôn chọn van có áp suất danh định vượt mức áp suất làm việc thực tế của hệ thống.

3. Lựa chọn kiểu kết nối: Ưu tiên ren NPT cho các hệ thống công nghiệp áp cao để đảm bảo độ khít.

4. Kiểm tra chứng từ: Chọn mua từ các đơn vị uy tín có giấy tờ CO-CQ rõ ràng.

FAQ: Giải đáp thắc mắc thường gặp

1.1000 WOG Valve nghĩa là gì?

Là tiêu chuẩn chỉ khả năng chịu áp 1000 PSI của van đối với môi chất Nước (Water), Dầu (Oil) và Khí (Gas).

2.1000 WOG bằng bao nhiêu Bar?

1000 PSI tương đương với khoảng 68.9 - 70 Bar.

3.Van 1000 WOG dùng cho hơi được không?

Không nên dùng cho hơi bão hòa nhiệt độ cao trừ khi van được thiết kế riêng biệt với gioăng chịu nhiệt chuyên dụng.

4.1000 WOG và 600 WOG khác nhau thế nào?

Khác biệt chính ở khả năng chịu áp lực; 1000 WOG bền bỉ hơn và phù hợp với các hệ thống áp suất cao hơn.

5.Van inox 1000 WOG có chống ăn mòn không?

Có, đặc biệt là dòng Inox 316, rất tốt cho môi trường hóa chất nhẹ hoặc ngoài trời.

Kết luận

1000 WOG valve không chỉ là một thông số kỹ thuật mà còn là cam kết cho sự an toàn và hiệu suất của hệ thống đường ống. Việc hiểu rõ bản chất và chọn đúng sản phẩm sẽ giúp bạn tối ưu hóa vận hành, giảm chi phí sửa chữa và tăng tuổi thọ thiết bị.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về 1000 wog valve .
