Valve DIN Standard: Tiêu chuẩn vàng cho hệ thống đường ống công nghiệp

Trong thế giới kỹ thuật cơ khí và tự động hóa, sự đồng bộ là chìa khóa để đảm bảo vận hành an toàn và bền bỉ. Việc lựa chọn sai tiêu chuẩn thiết bị không chỉ gây khó khăn trong khâu lắp đặt mà còn dẫn đến những rủi ro nghiêm trọng như rò rỉ lưu chất hay mất áp lực hệ thống. Valve DIN standard( hay Van công nghiệp DIN) chính là lời giải đáp cho các kỹ sư khi tìm kiếm sự chuẩn xác tuyệt đối, đặc biệt trong các dự án đòi hỏi khắt khe về kỹ thuật theo chuẩn châu Âu.

Vì sao tiêu chuẩn DIN quan trọng trong hệ thống valve?

Trong thực tế thi công, không ít trường hợp các kỹ sư gặp rắc rối vì nhầm lẫn giữa các hệ tiêu chuẩn khác nhau như DIN, ANSI hay JIS. Khi lắp đặt một chiếc van không tương thích với mặt bích đường ống, hậu quả thường thấy là lỗ bulong không khớp, mặt phẳng làm kín không khít, dẫn đến rò rỉ áp suất cực kỳ nguy hiểm.

Van công nghiệp DIN đóng vai trò là "ngôn ngữ chung" cho hệ thống. Nó đảm bảo rằng mọi thiết bị từ van, mặt bích cho đến ống dẫn đều khớp nối hoàn hảo, đạt chuẩn kỹ thuật công nghiệp khắt khe. Tại châu Âu, nơi tiêu chuẩn DIN (Deutsches Institut für Normung) ra đời, việc ưu tiên sử dụng dòng valve này đã trở thành quy tắc bắt buộc để duy trì tính đồng bộ, an toàn và tối ưu hóa chi phí bảo trì cho toàn bộ hạ tầng cơ sở.

Valve DIN standard là gì?

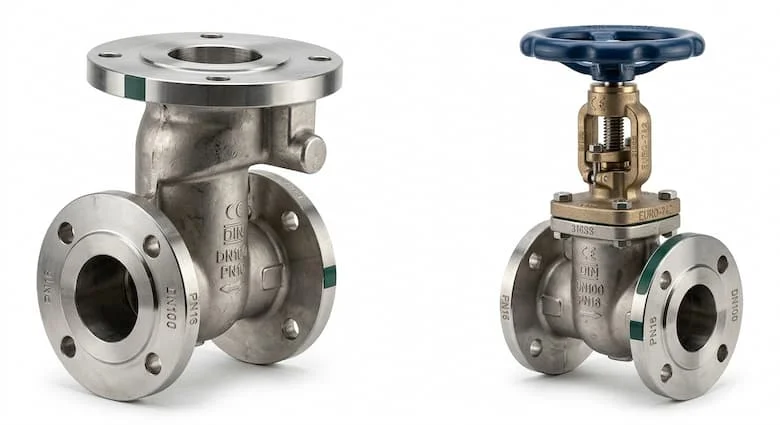

Valve DIN standard là các loại van công nghiệp được sản xuất tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật của Đức (DIN), quy định cụ thể về kích thước, áp suất làm việc, kiểu mặt bích và các thông số kết nối đường ống tương ứng. Đây là giải pháp tiêu chuẩn hóa giúp các thiết bị vận hành ổn định trong hệ thống áp lực cao.

Mục đích cốt lõi của việc áp dụng van công nghiệp DIN là tạo ra sự tương thích tuyệt đối giữa các thiết bị từ nhiều nhà cung cấp khác nhau. Khi một hệ thống được thiết kế theo chuẩn DIN, người dùng có thể dễ dàng thay thế, bảo dưỡng mà không lo ngại về các vấn đề lệch pha kỹ thuật, từ đó nâng cao độ an toàn tổng thể cho nhà máy.

Tiêu chuẩn DIN hoạt động như thế nào?

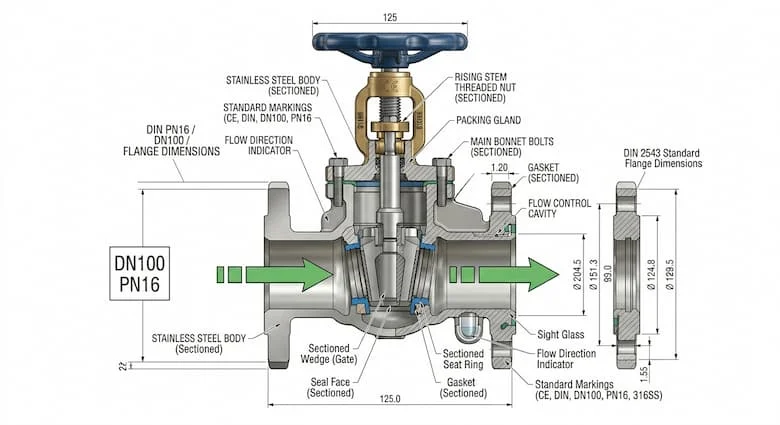

Tiêu chuẩn DIN quy định rất chi tiết các thông số cơ học bao gồm kích thước mặt bích, độ dày flange, khoảng cách tâm lỗ bulong và đặc biệt là hệ thống áp suất danh định (PN - Pressure Nominal). Các chuẩn phổ biến nhất hiện nay bao gồm DIN PN10, PN16, PN25 và PN40.

Tại sao DIN sử dụng ký hiệu PN thay vì Class như ANSI?

Hệ thống PN dựa trên đơn vị đo lường mét (Bar), giúp việc tính toán áp suất trở nên trực quan và đơn giản hơn đối với hệ thống đo lường quốc tế. Trong khi đó, chuẩn ANSI của Mỹ sử dụng Class (dựa trên PSI), điều này giải thích lý do tại sao van công nghiệp DIN và valve chuẩn Mỹ hoàn toàn không thể lắp lẫn cho nhau nếu không có phụ kiện chuyển đổi trung gian.

Phân tích chuyên sâu: Các loại van công nghiệp DIN phổ biến

Trên thị trường hiện nay, có 4 dòng van tiêu chuẩn DIN được ứng dụng rộng rãi nhất:

• Gate valve DIN: Thường dùng cho các ứng dụng đóng/mở hoàn toàn, ưu điểm là tổn thất áp suất rất thấp.

• Ball valve DIN: Sự lựa chọn hàng đầu cho các nhu cầu đóng mở nhanh, đảm bảo độ kín tuyệt đối.

• Butterfly valve DIN: Thiết kế tinh gọn, trọng lượng nhẹ, giúp giảm thiểu đáng kể chi phí lắp đặt và vật liệu đường ống.

• Check valve DIN: Thiết bị bảo vệ giúp ngăn chặn dòng lưu chất chảy ngược, đảm bảo hướng chảy một chiều.

Insight kỹ thuật: Bạn nên ưu tiên chọn Butterfly valve DIN khi hệ thống cần tiết kiệm không gian và chi phí, nhưng nếu hệ thống yêu cầu kiểm soát lưu lượng với độ kín khít cao trong đường ống áp lực lớn, Gate valve DIN sẽ là ứng cử viên sáng giá hơn.

Thông số kỹ thuật cần lưu ý

Để đảm bảo hiệu suất tối đa, kỹ sư cần quan tâm đến:

• Áp suất (PN): Cần chọn đúng mức PN10, PN16 hay PN25. Chọn sai PN không chỉ gây rò rỉ mà còn đe dọa sự an toàn của toàn bộ hệ thống.

• Vật liệu: Các chất liệu như gang, thép carbon hoặc inox (thường dùng cho hóa chất) cần được lựa chọn dựa trên môi chất vận hành. Đặc biệt, valve inox DIN với đặc tính chống ăn mòn vượt trội chính là lựa chọn số 1 trong ngành công nghiệp hóa chất và thực phẩm.

So sánh van công nghiệp DIN với ANSI và JIS

Điểm mấu chốt là không thể lắp lẫn DIN và ANSI do sự khác biệt về kích thước mặt bích và tiêu chuẩn bulong. Việc cố tình lắp ghép sai tiêu chuẩn sẽ dẫn đến hiện tượng hở mặt bích, gây rò rỉ nguy hiểm và làm giảm tuổi thọ toàn bộ đường ống.

Ứng dụng thực tế và những sai lầm cần tránh

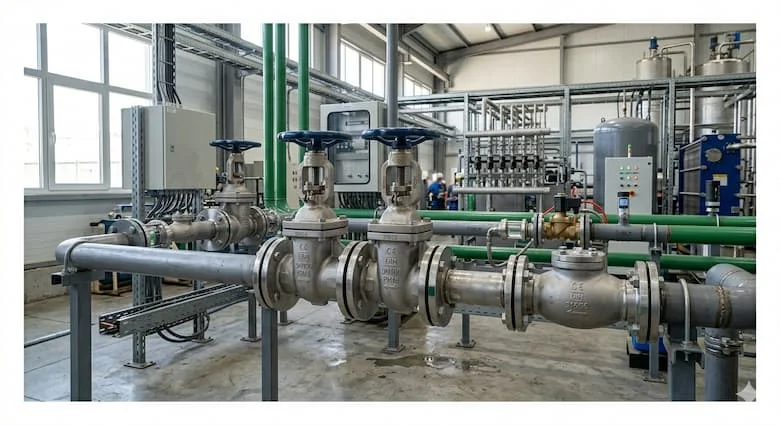

Van công nghiệp DIN hiện diện dày đặc trong các hệ thống nước, xử lý hóa chất, HVAC và đặc biệt là các nhà máy nhập khẩu từ EU. Hệ thống châu Âu thường yêu cầu DIN như một tiêu chuẩn bắt buộc để đảm bảo khả năng tương thích toàn diện.

Sai lầm thường gặp khi chọn Valve DIN:

• Nhầm lẫn giữa PN và Class của ANSI.

• Chọn sai kích thước mặt bích do không kiểm tra kỹ bản vẽ kỹ thuật.

• Bỏ qua việc kiểm tra tiêu chuẩn bulong, dẫn đến việc không thể xuyên qua lỗ flange.

Hậu quả của những sai lầm này rất đáng kể: tốn kém thời gian thi công, rò rỉ trong quá trình vận hành và buộc phải thay thế toàn bộ thiết bị sau khi lắp đặt xong.

Hướng dẫn lắp đặt và kiểm tra valve DIN

Để chọn đúng và kiểm tra chính xác, hãy tuân theo quy trình chuẩn:

1. Xác định áp suất: Kiểm tra dải PN phù hợp với thiết kế đường ống.

2. Đo đạc kích thước: Đảm bảo đường kính danh định và kích thước mặt bích trùng khớp.

3. Đối chiếu: Đọc kỹ thông số PN trên thân van và catalog kỹ thuật.

4. Kiểm tra môi chất: Đảm bảo vật liệu thân van (Inox, gang, thép) tương thích với nhiệt độ và hóa chất bên trong.

Lời khuyên: Việc kiểm tra đúng tiêu chuẩn DIN ngay từ khâu mua sắm giúp loại bỏ hoàn toàn các lỗi lắp đặt và sự cố rò rỉ không đáng có.

FAQ: Câu hỏi thường gặp về valve DIN

1.Valve DIN Standard là gì?

Là van công nghiệp tuân theo tiêu chuẩn kỹ thuật của Đức về kích thước và áp suất.

2.PN16 có nghĩa là gì?

PN16 biểu thị áp suất làm việc tối đa của van là 16 bar.

3.Valve DIN có lắp được với ANSI không?

Không, vì hai tiêu chuẩn này khác nhau về kích thước lỗ bulong và tiêu chuẩn mặt bích.

4.Tiêu chuẩn DIN dùng ở đâu nhiều nhất?

Phổ biến nhất trong các hệ thống cơ sở hạ tầng, nhà máy hóa chất và thực phẩm tại châu Âu.

5.Nên chọn valve DIN inox hay gang?

Chọn inox cho hóa chất, môi trường ăn mòn và gang cho hệ thống nước thông thường.

Tổng kết

Sử dụng valve DIN standard không chỉ là tuân thủ một tiêu chuẩn kỹ thuật, mà còn là sự đầu tư vào độ an toàn và ổn định lâu dài cho hệ thống công nghiệp của bạn. Việc chọn đúng PN, đúng kích thước mặt bích chính là chìa khóa để vận hành trơn tru.
