Lựa Chọn Socket Weld Globe Valve Cho Hệ Thống Áp Lực Cao

Trong các hệ thống đường ống công nghiệp, hiện tượng rò rỉ tại các mối nối luôn là bài toán đau đầu của kỹ sư vận hành. Thực tế cho thấy, các tuyến ống dẫn steam, dầu nóng hay hóa chất áp lực cao thường bị suy giảm hiệu suất sau một thời gian hoạt động. Nguyên nhân chủ yếu do các mối nối ren (threaded connection) bị nới lỏng dưới tác động của sự giãn nở nhiệt và rung động liên tục. Khi hệ thống joint bị yếu đi, chi phí bảo trì (maintenance) và thời gian dừng máy sẽ tăng vọt. Để giải quyết triệt để vấn đề này, socket weld globe valve (van cầu nối hàn âm) được ứng dụng như một giải pháp cốt lõi nhằm tăng cường độ bền cơ học và tối ưu hóa khả năng chống rò rỉ (leak prevention) cho toàn bộ hệ thống industrial piping.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về dòng high pressure valve này, từ cấu tạo, nguyên lý cho đến kinh nghiệm lựa chọn thực tế.

Socket Weld Globe Valve Là Gì?

Socket weld globe valve là dòng van cầu có phần đầu kết nối được thiết kế theo dạng hàn âm (socket weld end). Thay vì vặn ren hay bắt bích, đầu ống dẫn sẽ được chèn trực tiếp vào bên trong hốc (socket) của thân van, sau đó được cố định bằng một đường hàn góc (fillet weld) bao quanh chu vi tiếp giáp.

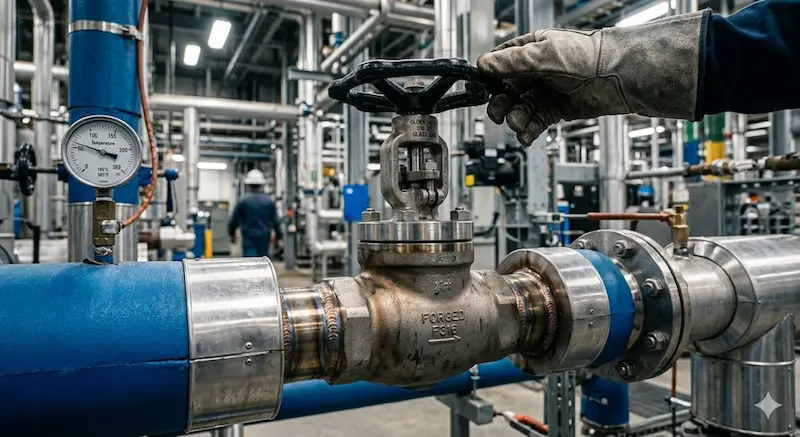

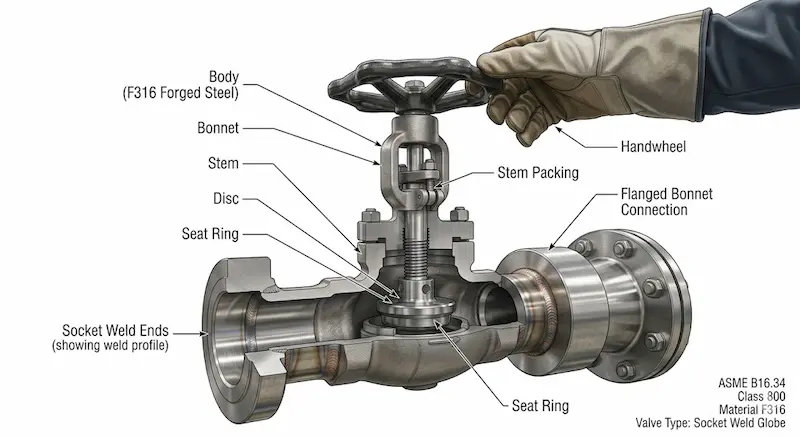

Cấu Tạo Cơ Bản

Cấu trúc của một van cầu hàn âm bao gồm các bộ phận chính:

Về nguyên lý hoạt động, khi xoay vô lăng, trục van điều khiển đĩa van di chuyển lên hoặc xuống theo phương vuông góc với mặt ghế van (seat). Khoảng cách giữa đĩa van và ghế van thay đổi sẽ quyết định thiết diện dòng chảy, giúp điều tiết lưu lượng một cách chính xác.

Nguyên Lý Hoạt Động Chuyên Sâu

Khác với van cổng (gate valve) hoạt động theo cơ chế trượt ngang, van cầu thuộc nhóm van chuyển động tuyến tính (linear motion valve). Dòng chảy khi đi vào thân van sẽ bị đổi hướng uốn cong theo hình chữ S để đi qua cửa van nằm ngang.

Chính cấu trúc bẻ hướng này mang lại độ chính xác cực cao cho khả năng điều tiết dòng chảy (flow regulation accuracy). Khi đĩa van dịch chuyển, diện tích mở của cửa van thay đổi rất đồng đều so với hành trình của trục. Do đó, socket weld globe valve là lựa chọn lý tưởng cho các ứng dụng tiết lưu (throttling).

Tuy nhiên, cơ chế dòng chảy uốn cong này cũng tạo ra một nhược điểm cố định là tổn thất áp suất (pressure drop) lớn hơn so với van cổng. Đổi lại, cơ chế làm kín mặt phẳng (seat sealing mechanism) giữa đĩa và ghế van tạo ra áp lực ép rất lớn, giúp van khóa dòng cực kỳ đậm đặc và chống rò rỉ ngược tuyệt đối.

Tìm hiểu thêm về các tiêu chuẩn đầu nối và các dòng van liên quan tại: [globe valve], [gate valve vs globe valve], hoặc [socket weld fitting].

Các Loại Socket Weld Globe Valve Phổ Biến

Để đáp ứng các dải ứng dụng đa dạng, dòng van này được phân chia theo ba tiêu chí kỹ thuật cốt lõi:

Phân Loại Theo Thiết Kế Thân

• Straight Pattern (T-Pattern): Dạng phổ biến nhất, dòng chảy bị đổi hướng 90 độ bên trong thân van.

• Y-Pattern: Thân van được thiết kế nghiêng (thường là 45 độ), giúp dòng chảy mượt hơn và giảm thiểu đáng kể hiện tượng pressure drop.

• Angle Pattern: Hai đầu kết nối tạo với nhau một góc 90 độ, vừa đóng vai trò là van chặn vừa thay thế cho một co cút chuyển hướng.

Phân Loại Theo Vật Liệu Chế Tạo

• Forged Steel (Thép rèn - A105): Cấu trúc phân tử đặc, chịu áp lực và sốc nhiệt tốt, chuyên dùng cho hệ thống steam áp suất cao.

• Stainless Steel (Inox - F316/F304): Chống ăn mòn hóa chất mạnh (chemical lines).

• Alloy Steel (Thép hợp kim): Chịu nhiệt độ siêu cao trong các lò hơi công nghiệp.

Phân Loại Theo Cấp Áp Lực (Pressure Class)

Dòng kết nối hàn âm thường tập trung ở các kích thước ống nhỏ (từ NPS 2 trở xuống) nhưng áp lực làm việc lớn, phổ biến nhất ở các cấp: Class 800, Class 1500, và Class 2500.

Thông Số Quan Trọng Khi Chọn Van

Việc lựa chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn tiềm ẩn nguy cơ phá hủy thiết bị:

• Size (NPS/DN): Phải khớp chính xác với đường kính ngoài của ống theo tiêu chuẩn ASME B16.11.

• Pressure-Temperature Rating: Áp suất và nhiệt độ luôn tỷ lệ nghịch. Chọn sai pressure class khi nhiệt độ hệ thống tăng cao sẽ dẫn đến rạn nứt thân van hoặc kẹt trục.

• Vật liệu thân và Trim: Vật liệu thân chịu tải môi trường (ví dụ: hệ thống hơi quá nhiệt bắt buộc dùng forged steel). Trong khi đó, vật liệu lòng van (Trim) quyết định khả năng chống mài mòn cơ học do dòng chảy tốc độ cao.

• Hệ số lưu lượng (Cv): Chỉ số giúp tính toán chính xác độ sụt áp của toàn tuyến ống khi dòng chất lỏng/khí đi qua van.

So Sánh Socket Weld Valve Với Threaded Và Flanged Valve

Bản chất của mối nối hàn âm là biến van và đường ống thành một khối đồng nhất. Việc này loại bỏ hoàn toàn các đường rò rỉ tiềm ẩn (leak path) vốn là điểm yếu của mối nối ren khi chịu hiện tượng co ngót nhiệt. Đối với kích thước ống nhỏ, kết nối bích (flanged) thường quá cồng kềnh và đắt đỏ, do đó van cầu nối hàn âm là giải pháp tối ưu nhất về cả kỹ thuật lẫn chi phí.

Ứng Dụng Thực Tế

Nhờ những đặc tính cơ học vượt trội, dòng van này được ứng dụng rộng rãi tại:

• Hệ thống đường ống Steam & Boiler: Giám sát và điều tiết hơi nóng áp suất cao từ lò hơi mà không sợ hở gioăng.

• Nhà máy lọc hóa dầu (Petrochemical Plants): Vận chuyển chất lỏng dễ cháy nổ, yêu cầu rò rỉ bằng không.

• Trạm khí nén và thủy lực áp lực cao: Chịu đựng tốt xung lực và rung động mạnh từ máy nén công nghiệp.

Case study: Một nhà máy tại Bình Dương từng dùng van nối ren cho nhánh phân phối hơi nóng 15 bar. Do hệ thống gia nhiệt liên tục, mối ren bị hở gây thất thoát năng lượng. Sau khi chuyển đổi sang sử dụng socket weld globe valve thép rèn A105, nhà máy đã triệt tiêu hoàn toàn hiện tượng rò rỉ hơi, tối ưu chi phí vận hành và không phải dừng máy sửa chữa vặt trong suốt 2 năm.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt

• Lắp sai chiều dòng chảy: Van cầu quy định hướng dòng chảy đi từ dưới đĩa van đi lên (under the seat). Nếu lắp ngược, áp suất lưu chất sẽ đè lên đỉnh đĩa, gây nặng tải khi mở và dễ hỏng trục van.

• Gia nhiệt quá mức khi hàn (Overheating): Khi hàn fillet weld, nếu không kiểm soát nhiệt lượng, sức nóng sẽ làm biến dạng ghế van hoặc cháy lớp đệm làm kín bằng teflon/graphite bên trong.

• Không tính toán hiện tượng Cavitation: Ép van mở ở mức quá nhỏ (dưới 10%) trong thời gian dài với áp lực cao dễ gây ra hiện tượng bọt khí xâm thực, làm rỗ bề mặt đĩa van.

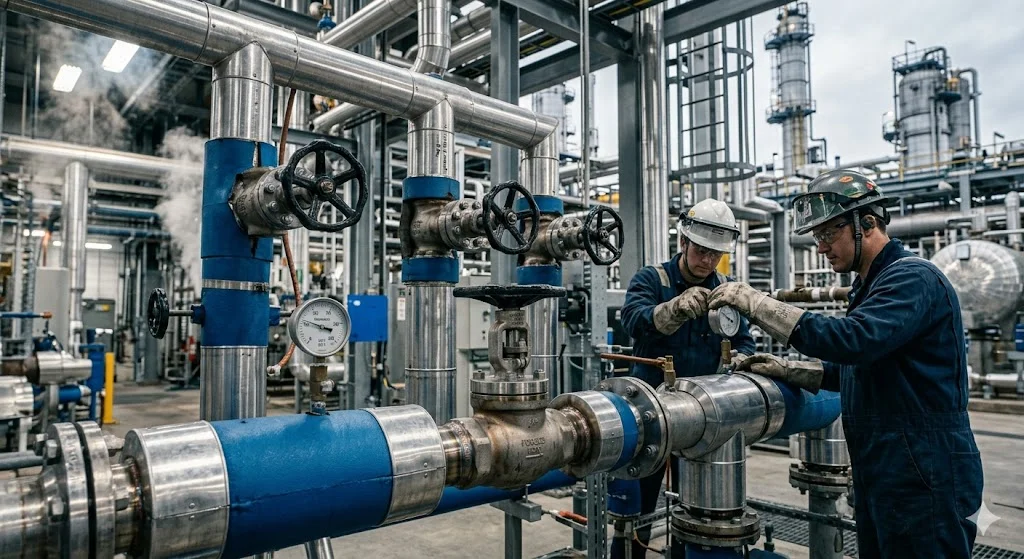

Checklist Chọn Socket Weld Globe Valve Đúng Kỹ Thuật

• Bước 1: Xác định thông số vận hành (Áp suất tối đa, nhiệt độ đỉnh, tính chất lưu chất).

• Bước 2: Lựa chọn cấu hình van (Pressure Class 800/1500/2500, vật liệu thân rèn A105 hay Inox, kiểu thân T hoặc Y-pattern).

• Bước 3: Đối chiếu tiêu chuẩn quốc tế bắt buộc (API 602, ASME B16.34, ASME B16.11, NACE MR0175).

• Bước 4: Đánh giá không gian thi công (Đảm bảo khoảng trống thao tác mỏ hàn và không gian vận hành tay quay).

Lưu ý: Khi lắp đặt, trước khi hàn cần chèn ống vào hết cỡ trong hốc van rồi rút ngược ống ra khoảng 1.5mm - 2mm nhằm tạo khoảng hở cho ống giãn nở nhiệt, tránh nứt mối hàn.

FAQ Về Socket Weld Globe Valve

1. Socket weld globe valve dùng cho áp suất bao nhiêu?

Phổ biến nhất là Class 800 (chịu áp đến ~138 bar ở nhiệt độ thường) và có thể lên tới Class 1500 hoặc Class 2500 (trên 400 bar) đối với các dòng thân thép rèn đặc biệt.

2. Có nên dùng loại van này cho hệ thống hơi (steam) không?

Rất nên dùng. Hệ thống steam luôn đi kèm hiện tượng giãn nở nhiệt và búa nước. Mối nối hàn âm đảm bảo hệ thống không bị rò rỉ rỉ rả theo thời gian như mối nối ren.

3. Khả năng điều tiết lưu lượng của van thế nào?

Cực kỳ tốt. Thiết kế dịch chuyển tịnh tiến của đĩa van giúp kiểm soát chính xác lưu lượng môi chất ở các tỷ lệ mở khác nhau, ưu việt hơn hẳn van cổng hay van bi.

Kết Luận

Ứng dụng socket weld globe valve vào các vị trí áp lực cao là lựa chọn an toàn và kinh tế dài hạn cho hệ thống đường ống. Việc lựa chọn đúng đặc tính kỹ thuật quan trọng hơn rất nhiều so với việc tối ưu chi phí mua sắm ban đầu một cách cực đoan.
