Valve ANSI là gì? Hướng dẫn chọn lựa và tiêu chuẩn kỹ thuật chi tiết

Trong các hệ thống công nghiệp hiện đại, việc đảm bảo tính đồng bộ của thiết bị là yếu tố sống còn để vận hành an toàn và hiệu quả. Van ANSI không chỉ là một thiết bị điều tiết dòng chảy, mà còn là đại diện cho hệ thống tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo khả năng chịu áp và kết nối chính xác trong môi trường vận hành khắc nghiệt. Việc hiểu rõ về tiêu chuẩn này chính là chìa khóa giúp các kỹ sư và nhà quản lý tối ưu hóa hệ thống đường ống của mình.

Vì sao tiêu chuẩn ANSI quan trọng trong hệ thống van công nghiệp?

Trong thực tế thi công và bảo trì, không ít kỹ sư đã gặp phải tình huống trớ trêu: van đã mua về nhưng không thể lắp vừa vào mặt bích có sẵn trên đường ống. Hay nguy hiểm hơn, việc lựa chọn sai tiêu chuẩn áp suất dẫn đến tình trạng rò rỉ tại khớp nối, gây gián đoạn sản xuất và đe dọa an toàn lao động.

Tại các hệ thống dầu khí, hóa chất hay hơi nóng áp lực cao, yêu cầu về mặt kỹ thuật luôn ở mức khắt khe nhất. Van ANSI – dòng van được thiết kế theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) – chính là lời giải cho bài toán đồng bộ này. Việc ứng dụng đúng ANSI valve, ANSI standard valve hay ANSI flange valve giúp hệ thống vận hành trơn tru, giảm thiểu rủi ro sự cố và kéo dài tuổi thọ thiết bị.

Valve ANSI là gì?

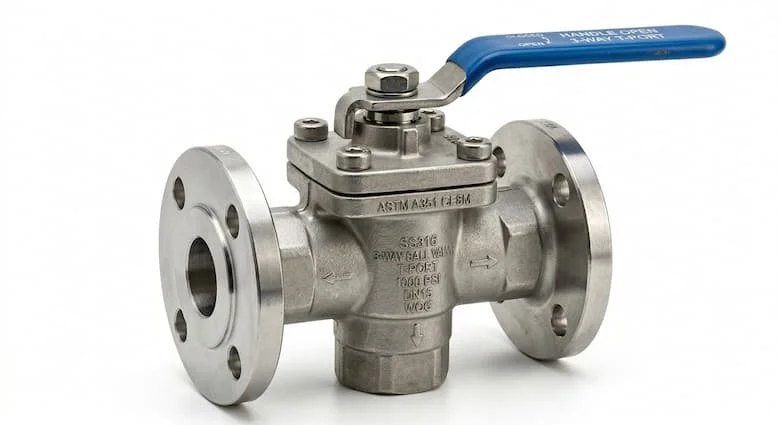

Valve ANSI là loại van công nghiệp được thiết kế, sản xuất và kiểm định nghiêm ngặt theo các tiêu chuẩn của ANSI/ASME (Hoa Kỳ). Đây không đơn thuần là một sản phẩm, mà là sự chuẩn hóa về kích thước, cấp áp suất (pressure class) và tiêu chuẩn kết nối mặt bích trên toàn cầu. Các dòng van này hiện nay thường tuân thủ chặt chẽ theo hai tiêu chuẩn phổ biến nhất là ASME B16.5 (đối với mặt bích) và ASME B16.34 (đối với thân van).

Với tên gọi khác như ASME valve hay van tiêu chuẩn ANSI, đây là thiết bị đóng vai trò là "xương sống" trong các hệ thống đường ống yêu cầu độ chính xác cao, giúp kỹ sư dễ dàng thay thế, bảo trì và đảm bảo tính thống nhất cho toàn bộ hệ thống nhà máy.

Nguyên lý và bản chất của tiêu chuẩn ANSI trong van công nghiệp

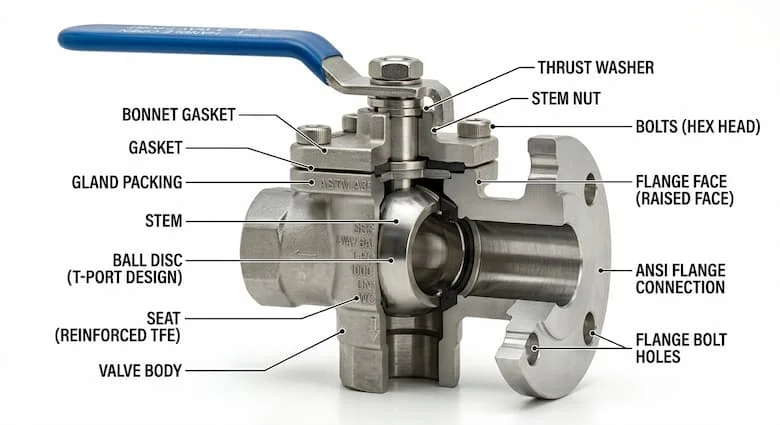

Cần làm rõ rằng, ANSI không phải là tên gọi của một loại van cụ thể (như van bi hay van cầu), mà là một hệ tiêu chuẩn quy định các đặc tính kỹ thuật. Một chiếc van được gắn nhãn ANSI phải đáp ứng các quy định khắt khe về: kích thước tổng thể, khả năng chịu áp suất, vật liệu cấu tạo và thiết kế mặt bích.

Các cấp áp suất (Pressure Class) như Class 150, Class 300, hay Class 600 chính là thước đo khả năng chịu tải của van. Sự đồng bộ tiêu chuẩn là tối quan trọng vì khi sai lệch dù chỉ vài milimet ở kích thước mặt bích hoặc chọn sai cấp áp suất, hệ thống sẽ đối mặt với rủi ro rò rỉ lưu chất nguy hiểm, làm suy giảm áp lực hệ thống hoặc thậm chí gây nổ đường ống do quá tải áp lực vận hành.

Các loại van ANSI phổ biến hiện nay

Theo loại van

• Ball van ANSI: Thường dùng để đóng ngắt nhanh, chịu áp tốt.

• Gate van ANSI: Phù hợp cho việc đóng ngắt hoàn toàn trong các đường ống lớn.

• Globe van ANSI: Lựa chọn tối ưu cho việc điều tiết lưu lượng.

• Butterfly van ANSI: Tiết kiệm không gian, phù hợp cho các đường ống áp suất trung bình.

• Check van ANSI: Đảm bảo dòng chảy một chiều, chống trào ngược.

Theo vật liệu và áp suất

Việc lựa chọn vật liệu như Inox (stainless steel ANSI valve), thép carbon, hay gang phụ thuộc vào tính chất lưu chất (ăn mòn hay không). Đối với các hệ thống dầu khí, Class 600 trở lên thường được ưu tiên sử dụng nhờ khả năng chịu nhiệt và áp suất cực đoan. Khi lưu chất có tính ăn mòn hóa học cao, stainless steel ANSI valve là lựa chọn bắt buộc để đảm bảo tuổi thọ.

Thông số kỹ thuật quan trọng của van ANSI

Khi đọc thông số kỹ thuật, kỹ sư cần lưu ý các yếu tố sau:

• Kích thước (NPS/DN): Kích thước danh nghĩa của đường ống và van.

• Pressure Class: Xác định giới hạn áp suất làm việc theo nhiệt độ.

• Face to face: Khoảng cách giữa hai mặt bích, cực kỳ quan trọng khi thay thế van cũ.

• Chuẩn mặt bích: Ví dụ RF (Raised Face) – mặt bích có gờ.

Cần lưu ý rằng "Pressure Class" (theo chuẩn ANSI) không hoàn toàn tương đương với "PN" (theo chuẩn DIN/JIS). Chọn sai cấp áp suất không chỉ khiến van không lắp vừa mà còn gây mất an toàn nghiêm trọng nếu áp suất thực tế vượt quá giới hạn thiết kế của van.

So sánh van ANSI với valve DIN và JIS

ANSI hiện chiếm ưu thế tuyệt đối trong ngành dầu khí nhờ tính chuẩn hóa cao và khả năng chịu tải vượt trội. Ngược lại, DIN thường phù hợp với các nhà máy sản xuất có nguồn gốc máy móc từ Châu Âu.

Cách đọc ký hiệu van  ANSI

Một ví dụ điển hình trên thân van: ANSI Class 150 | ASTM A216 WCB | RF flange | NPS 2”.

• Class 150: Cấp áp suất chịu đựng.

• ASTM A216 WCB: Vật liệu thép đúc carbon tiêu chuẩn.

• RF flange: Kiểu mặt bích lồi.

• NPS 2”: Kích thước ống 2 inch.

  Việc đọc hiểu các ký hiệu này giúp kỹ sư xác định chính xác thiết bị cần thay thế, tránh sai sót trong quá trình bảo trì.

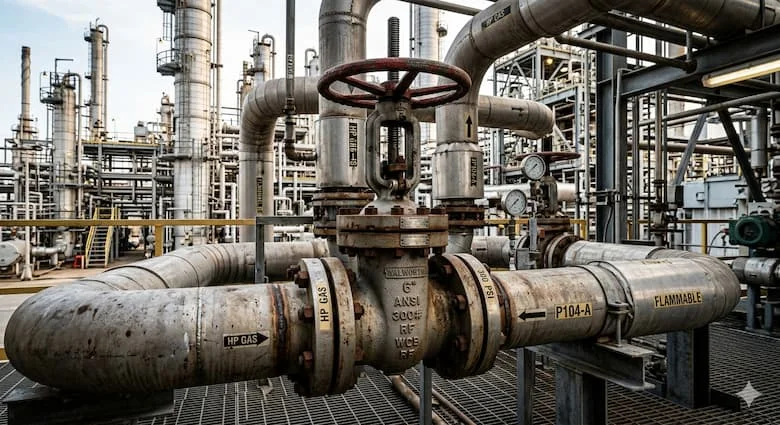

Ứng dụng thực tế

Van ANSI là thành phần không thể thiếu trong:

• Nhà máy dầu khí & Offshore: Nơi áp lực và nhiệt độ luôn ở mức cực đoan, đòi hỏi Class 600 trở lên.

• Hóa chất & Nhà máy điện: Nơi vật liệu thân van (Inox, thép chịu nhiệt) đóng vai trò quyết định.

• Công nghiệp nặng: Hệ thống lò hơi, đường ống dẫn hơi nóng áp lực cao.

Sai lầm phổ biến nhất là nhầm lẫn giữa các tiêu chuẩn, ví dụ lắp van ANSI vào mặt bích DIN mà không có bộ chuyển đổi, dẫn đến rò rỉ hoặc gãy bulong.

Cách lựa chọn và lắp đặt valve ANSI phù hợp

Checklist khi mua hàng:

1. Xác định chính xác lưu chất (để chọn vật liệu body và seat).

2. Kiểm tra nhiệt độ làm việc cực đại.

3. Chọn đúng Pressure Class theo áp suất hệ thống.

4. Đối chiếu chuẩn mặt bích (RF, FF, RTJ).

5. Luôn kiểm tra bản vẽ thiết kế đường ống (piping) trước khi đặt hàng.

Khi lắp đặt, hãy đảm bảo siết bulong đúng lực (torque), kiểm tra gasket (gioăng đệm) và thực hiện test áp lực hệ thống sau khi lắp để đảm bảo an toàn tuyệt đối. Tip chuyên môn: Tuyệt đối không dùng lẫn lộn tiêu chuẩn ANSI và DIN nếu không có adaptor chuyển đổi chuyên dụng.

Câu hỏi thường gặp về van ANSI

1.Valve ANSI là gì?

Là dòng van sản xuất theo tiêu chuẩn ASME/ANSI của Hoa Kỳ, đảm bảo tính đồng bộ về áp suất và kích thước.

2.ANSI Class 150 tương đương PN bao nhiêu?

Class 150 không hoàn toàn bằng PN20, cần tra bảng áp suất/nhiệt độ cụ thể.

3.Van ANSI và DIN có lắp chung được không?

Không, cần bộ chuyển đổi hoặc mặt bích chuyển đổi chuyên dụng.

4.Khi nào dùng Class 300?

Dùng khi áp suất vận hành vượt quá khả năng chịu đựng của Class 150.

5.ANSI và ASME khác nhau thế nào?

ANSI là tổ chức công nhận tiêu chuẩn, còn ASME là hội kỹ sư xây dựng bộ tiêu chuẩn kỹ thuật đó.

Kết Luận

Việc hiểu và sử dụng đúng valve ansi là minh chứng cho sự chuyên nghiệp trong quản lý vận hành hệ thống công nghiệp. Từ việc xác định đúng Class áp suất đến lựa chọn vật liệu phù hợp, mỗi quyết định đều trực tiếp ảnh hưởng đến hiệu suất và sự an toàn của toàn bộ nhà máy.
