Van Khóa Chữ T: Giải Pháp Tối Ưu Trong Hệ Thống Chia Dòng Lưu Chất

Trong các hệ thống đường ống công nghiệp và dân dụng, việc quản lý dòng chảy tại các điểm giao cắt là bài toán kỹ thuật đòi hỏi sự linh hoạt cao. Khi đối mặt với không gian lắp đặt hạn chế hoặc yêu cầu chia nhánh lưu chất phức tạp, van khóa chữ T (hay còn gọi là van 3 ngã) chính là thiết bị mang lại hiệu quả vượt trội. Nhờ khả năng chuyển hướng hoặc phân phối dòng lưu chất linh hoạt, thiết bị này không chỉ giúp kiểm soát dòng chảy chính xác mà còn giảm thiểu đáng kể số lượng phụ kiện kết nối, giúp hệ thống vận hành tinh gọn và ổn định hơn.

Vì sao van 3 ngã được dùng nhiều trong hệ thống đường ống?

Trong thực tế thi công, việc lắp đặt quá nhiều van bi đơn lẻ tại các điểm chia nhánh không chỉ gây cồng kềnh mà còn làm tăng nguy cơ rò rỉ tại các điểm kết nối. Van 3 ngã ra đời như một giải pháp thay thế thông minh, cho phép người dùng chuyển hướng hoặc phân phối lưu chất chỉ với một thiết bị duy nhất.

Khả năng kiểm soát linh hoạt của dòng van 3 ngã này giúp tối ưu hóa không gian lắp đặt, đặc biệt là trong các hệ thống HVAC, cấp nước hoặc đường ống hóa chất. Thay vì phải lắp đặt hệ thống đường ống phức tạp với nhiều van 2 ngã, việc ứng dụng van chữ T giúp giảm thiểu chi phí vật tư và đơn giản hóa quy trình vận hành, bảo dưỡng.

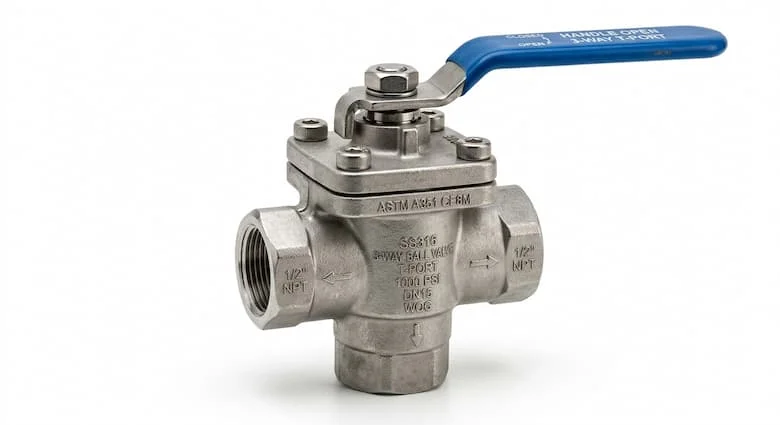

Van khóa chữ T là gì?

Van khóa chữ T là loại van được thiết kế với 3 cửa kết nối theo cấu trúc hình chữ T, chuyên dùng để chuyển hướng, chia dòng hoặc trộn các dòng lưu chất trong hệ thống đường ống. Thiết bị này giúp người vận hành kiểm soát chính xác lộ trình của lưu chất thông qua thao tác xoay bi van hoặc đĩa van bên trong.

Nguyên lý hoạt động của van 3 ngã

Hoạt động dựa trên sự xoay chuyển của bi van bên trong buồng chứa, van 3 ngã cung cấp các chế độ vận hành linh hoạt như:

• Chuyển hướng: Đưa dòng lưu chất từ cửa vào sang một trong hai cửa ra.

• Chia dòng: Phân phối lưu chất từ một cửa vào tới cả hai cửa ra cùng lúc.

• Trộn dòng: Kết hợp hai dòng lưu chất khác nhau vào một đường ống chung.

Thiết kế này giúp tiết kiệm không gian lắp đặt đáng kể so với việc dùng nhiều van đơn lẻ, đồng thời đảm bảo tính đồng bộ cho hệ thống dẫn lưu chất.

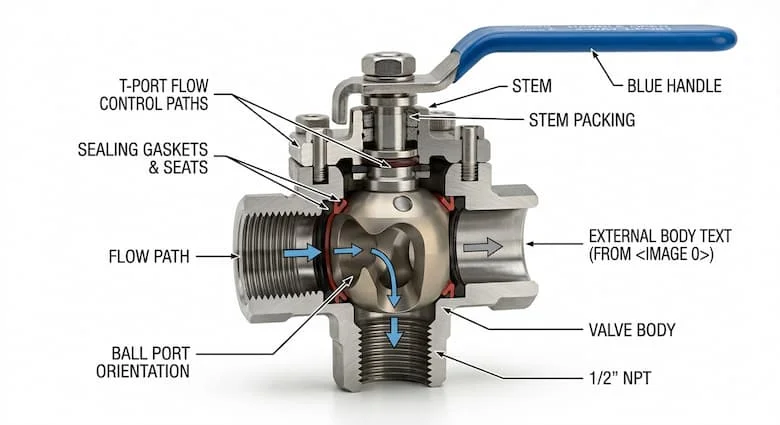

Cấu tạo chi tiết của van 3 ngã

Cấu tạo của một bộ van 3 ngã chất lượng cao bao gồm thân van, bi van (có lỗ khoét chữ T), tay gạt/tay quay, gioăng làm kín và ba cổng kết nối.

• Bi van chữ T: Đây là linh kiện quan trọng nhất, thiết kế lỗ khoét trên bi van quyết định cách lưu chất được dẫn hướng.

• Gioăng làm kín: Quyết định độ kín khít giữa các cổng, ngăn ngừa hiện tượng rò rỉ nội bộ hoặc rò rỉ ra môi trường.

Chất lượng vật liệu của các bộ phận này, đặc biệt là gioăng và bi van, đóng vai trò sống còn trong việc duy trì tuổi thọ và độ chính xác khi vận hành.

Các loại van 3 ngã phổ biến hiện nay

• Theo kiểu dòng chảy: Van chữ T (cho phép dòng chảy đi qua nhiều hướng) và van chữ L (thường dùng để chuyển hướng 90 độ).

• Theo vật liệu: Đồng (phổ biến trong dân dụng), Inox (ưu tiên cho hóa chất, thực phẩm nhờ khả năng chống ăn mòn), nhựa PVC (hệ thống xử lý nước) và gang.

• Theo vận hành: Tay gạt (thủ công) hoặc điều khiển điện/khí nén (tự động hóa trong nhà máy).

Thông số kỹ thuật quan trọng của van 3 ngã

Khi lựa chọn, cần lưu ý:

• Kích thước (DN): Phải đồng bộ với đường ống hệ thống.

• Áp suất và nhiệt độ: Cần chọn van có dải hoạt động phù hợp để tránh biến dạng gioăng hoặc hư hỏng thân van.

• Vật liệu gioăng: Đảm bảo tương thích với môi trường hóa chất (nếu có).

So sánh van 3 ngã với van 2 ngã thông thường

Sử dụng van 3 ngã khi hệ thống của bạn yêu cầu sự đa nhiệm trong việc điều hướng dòng chảy mà không muốn tăng thêm các phụ kiện cồng kềnh.

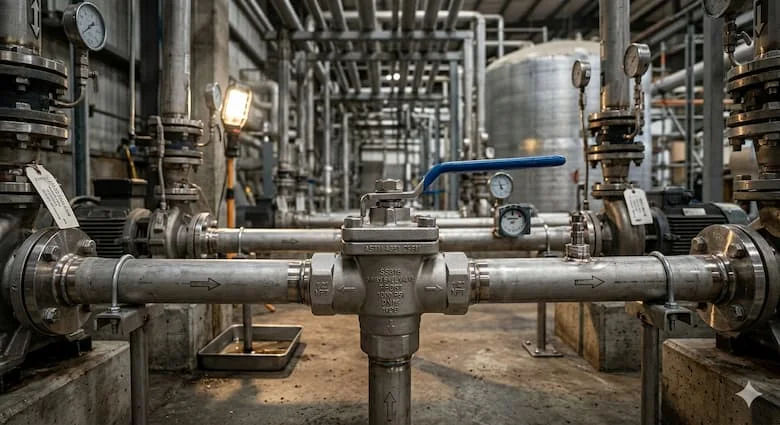

Ứng dụng thực tế

Van 3 ngã được ứng dụng rộng rãi trong:

• Hệ thống cấp nước và xử lý nước: Điều hướng dòng chảy qua các bộ lọc hoặc bể chứa.

• HVAC: Kiểm soát lưu lượng nước nóng/lạnh trong hệ thống điều hòa.

• Nhà máy thực phẩm và hóa chất: Nơi yêu cầu sự khắt khe về vật liệu (như inox) để đảm bảo vệ sinh và an toàn.

Sai lầm thường gặp khi sử dụng

1. Chọn sai hướng dòng chảy: Lắp đặt nhầm đầu vào/đầu ra khiến hệ thống hoạt động sai mục đích.

2. Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất ăn mòn mạnh gây hỏng van nhanh chóng.

3. Lắp sai kiểu van T/L: Khiến hướng đi của dòng chảy không đúng như thiết kế ban đầu.

Hướng dẫn lắp đặt và bảo trì

• Lắp đặt: Cần đánh dấu hướng dòng chảy rõ ràng trước khi lắp để đảm bảo vận hành đúng chế độ (chuyển hướng hay trộn).

• Bảo trì: Định kỳ vệ sinh van và kiểm tra độ kín của gioăng. Tránh đóng/mở quá nhanh gây sốc áp lực lên hệ thống.

FAQ - Câu hỏi thường gặp

1.Van khóa chữ T là gì?

Là loại van 3 cửa dùng để chuyển hướng hoặc chia dòng lưu chất.

2.Van chữ T và chữ L khác nhau thế nào?

Van chữ T cho phép dẫn lưu chất qua nhiều cổng hơn, còn chữ L chuyên dùng chuyển hướng 90 độ.

3.Van có dùng được cho khí nén?

Có, hoàn toàn phù hợp nếu chọn đúng vật liệu và gioăng.

4.Nên dùng inox hay đồng?

Inox cho môi trường ăn mòn, đồng cho môi trường nước sạch thông thường.

5.Dùng để chia hay trộn dòng?

Cả hai, tùy thuộc vào cách lắp đặt và thiết kế lỗ bi của van.

Kết luận

Van khóa chữ T là thiết bị không thể thiếu trong các hệ thống đòi hỏi tính linh hoạt cao trong việc chia dòng và chuyển hướng lưu chất. Việc lựa chọn thiết bị chất lượng và lắp đặt đúng kỹ thuật sẽ đảm bảo hệ thống của bạn vận hành trơn tru, tiết kiệm không gian và tối ưu chi phí bảo trì dài hạn.
