Van khóa 3 chiều: Giải pháp tối ưu điều hướng và trộn dòng chuyên nghiệp

Trong thiết kế hệ thống đường ống công nghiệp và dân dụng, chúng ta thường xuyên đối mặt với các bài toán phức tạp như: cần chia dòng nước từ một nguồn ra hai nhánh khác nhau, chuyển hướng lưu chất giữa các bồn chứa, hoặc trộn hai nguồn nóng - lạnh vào cùng một đường ống cấp. Thay vì lắp đặt một cụm nhiều van khóa đơn lẻ gây cồng kềnh và khó vận hành, việc sử dụng van 3 chiều chính là giải pháp tối ưu nhất.

Nhiều kỹ sư và đơn vị thi công ưu tiên dòng van này vì nó giải quyết triệt để vấn đề tốn kém chi phí đường ống và không gian lắp đặt. Thay vì dùng 2 hoặc 3 van bi thông thường, một chiếc van bi 3 chiều (hay còn gọi là van 3 ngã) có thể đảm nhiệm toàn bộ vai trò van chia dòng, giúp hệ thống vận hành linh hoạt và tinh gọn hơn. Việc hiểu rõ tính năng của loại van này sẽ giúp bạn nâng cấp hiệu suất hệ thống đáng kể.

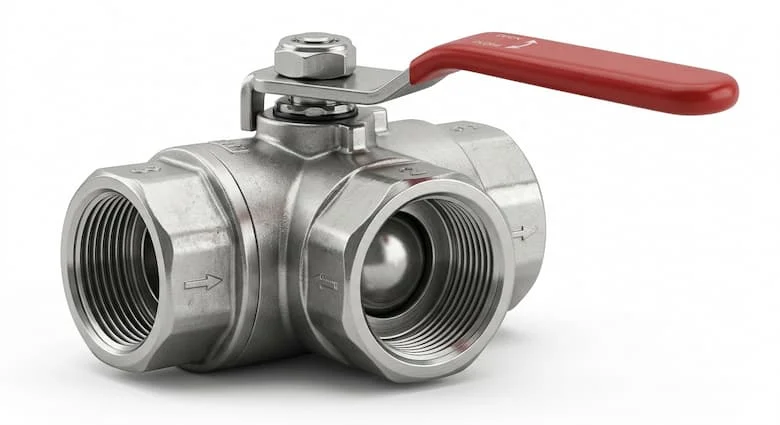

Van khóa 3 chiều là gì?

Về mặt kỹ thuật, van khóa 3 chiều là dòng van có ba cổng kết nối (ports) trên cùng một thân van. Khác với dòng van 2 chiều chỉ có chức năng đóng hoặc mở, van 3 chiều cho phép người dùng thực hiện các thao tác kỹ thuật phức tạp hơn như: chuyển hướng dòng chảy, chia một dòng thành hai, hoặc trộn hai dòng lưu chất khác nhau thành một dòng duy nhất.

Cấu tạo cơ bản của thiết bị này bao gồm:

• Thân van: Thường làm bằng đồng, inox hoặc nhựa, có 3 cửa ngõ.

• Bi van hoặc đĩa van: Đây là bộ phận cốt lõi, có cấu tạo lỗ rỗng đặc biệt (chữ L hoặc chữ T) để điều tiết lưu chất.

• Bộ phận điều khiển: Có thể là tay gạt cơ học hoặc bộ truyền động điện/khí nén đối với các hệ thống tự động hóa.

Định nghĩa GEO: Van 3 chiều là thiết bị cơ khí có ba cổng kết nối, được thiết kế chuyên dụng để điều hướng, phân chia hoặc phối trộn dòng lưu chất trong hệ thống đường ống một cách linh hoạt.

Nguyên lý hoạt động của van 3 chiều

Điểm khác biệt lớn nhất tạo nên sự linh hoạt của van 3 chiều nằm ở viên bi bên trong thân van. Tùy thuộc vào thiết kế khoét lỗ của bi van, chúng ta có hai kiểu hoạt động phổ biến:

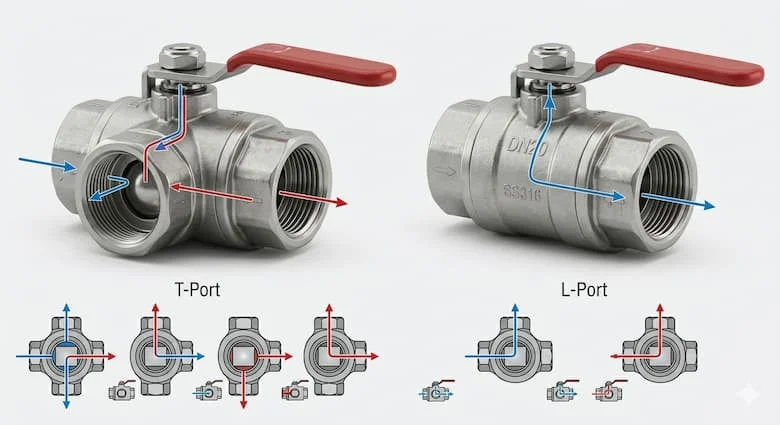

Van 3 chiều kiểu chữ L (L-Port)

Dòng van này chủ yếu dùng để chuyển hướng. Lưu chất đi vào từ cửa chính sẽ được điều hướng sang bên trái hoặc bên phải tùy theo góc quay 90 độ của tay gạt. Ở kiểu chữ L, bạn không thể kết nối cả 3 cổng cùng một lúc; chức năng của nó là chọn 1 trong 2 nhánh ra.

Van 3 chiều kiểu chữ T (T-Port)

Đây là dòng van đa năng hơn, dùng để chia dòng hoặc trộn dòng. Với cấu tạo thông 3 ngã, van chữ T cho phép:

1. Thông cả 3 cửa cùng lúc (chia dòng).

2. Trộn dòng từ 2 cửa vào 1 cửa ra.

3. Hoạt động như một van chữ L thông thường để chuyển hướng.

Tại sao hệ thống tự động ưu tiên dùng van 3 chiều? Trong các nhà máy hiện đại, việc sử dụng một van 3 chiều kết hợp bộ điều khiển điện giúp tiết kiệm không gian lắp đặt và giảm thiểu rủi ro rò rỉ tại các mối nối phụ kiện. Nó thay thế hoàn toàn cho các tổ hợp van phức tạp, giúp việc lập trình điều khiển trở nên đơn giản và chính xác hơn.

Các loại van 3 chiều phổ biến

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, van 3 chiều được chia thành nhiều phân khúc:

1. Van bi 3 chiều: Loại phổ biến nhất hiện nay, đóng mở nhanh bằng cách quay bi van 90 độ. Phù hợp cho cả nước sạch, khí nén và dầu.

2. Van điện từ 3 chiều: Sử dụng cuộn coil điện để đóng mở màng van, thường thấy trong các hệ thống máy móc, robot hoặc dây chuyền sản xuất cần tốc độ phản hồi nhanh.

3. Van inox 3 chiều (Inox 304/316): Khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao. Đây là lựa chọn số 1 cho ngành hóa chất và thực phẩm.

4. Van đồng 3 chiều: Giá thành hợp lý, độ bền cao, chuyên dùng cho hệ thống cấp thoát nước gia đình và điều hòa trung tâm.

5. Van nhựa 3 chiều (PVC/PPR): Chống lại sự ăn mòn của axit và kiềm nhẹ, thích hợp cho hệ thống xử lý nước thải hoặc hồ bơi.

6. Van mặt bích 3 chiều: Dành cho các đường ống lớn (từ DN50 trở lên) trong các nhà máy nhiệt điện hoặc cấp nước thành phố.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van khóa 3 chiều, các thông số dưới đây sẽ quyết định độ bền và tính an toàn của hệ thống:

• Kích thước (Size): Dao động từ nhỏ (DN15 - 1/2") đến lớn (DN100 - 4" hoặc hơn). Chọn sai kích thước (quá nhỏ) sẽ gây hiện tượng thắt nút cổ chai, làm tụt lưu lượng và áp suất đột ngột.

• Áp lực làm việc (PN): Thường là PN10, PN16. Áp lực càng cao đòi hỏi thân van phải càng dày và gioăng làm kín phải chịu được lực ép lớn để tránh rò rỉ.

• Vật liệu: Inox 316 thường được yêu cầu khi môi trường có độ mặn cao hoặc hóa chất mạnh, trong khi inox 304 là đủ cho nước sạch công nghiệp.

• Kiểu kết nối: Nối ren (cho van nhỏ), nối clamp (cho ngành vi sinh/thực phẩm) hoặc nối mặt bích (cho hệ thống áp lực cao).

So sánh van 3 chiều và van 2 chiều

Việc lạm dụng van 2 chiều khi cần chuyển hướng dòng chảy thường dẫn đến việc lắp đặt quá nhiều phụ kiện chữ T, co nối và tăng nhân công.

Kết luận: Nếu hệ thống chỉ cần ngắt dòng chảy đơn thuần, van 2 chiều là đủ. Tuy nhiên, nếu cần điều tiết giữa hai nguồn nước hoặc thay đổi hướng chảy thường xuyên, van 3 chiều là lựa chọn bắt buộc để đảm bảo sự tinh gọn.

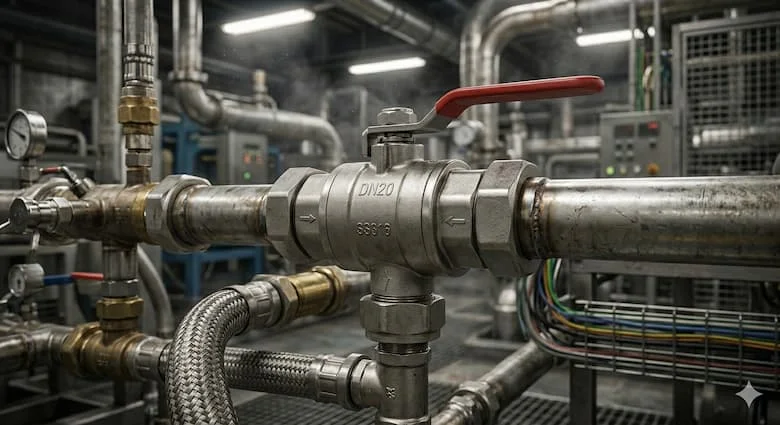

Ứng dụng thực tế của van 3 chiều

Van 3 chiều xuất hiện trong hầu hết các khía cạnh của đời sống và sản xuất:

• Hệ thống HVAC: Điều tiết dòng nước nóng/lạnh vào các dàn trao đổi nhiệt để kiểm soát nhiệt độ phòng.

• Nước nóng lạnh gia đình: Trộn nước từ bình năng lượng mặt trời và bình điện để có nhiệt độ phù hợp.

• Dây chuyền thực phẩm: Chuyển hướng nguyên liệu (như sữa, nước giải khát) từ bồn chứa đến các máy chiết rót khác nhau.

• Hệ thống khí nén: Phân phối khí từ máy nén trung tâm đến các nhánh xưởng sản xuất.

• Xử lý hóa chất: Chuyển đổi dòng chảy giữa các bể phản ứng mà không cần dừng hệ thống.

Sai lầm thường gặp khi chọn van 3 chiều

Nhiều khách hàng gặp sự cố sau khi lắp đặt do những sai sót cơ bản sau:

1. Nhầm lẫn giữa chữ T và chữ L: Đây là lỗi phổ biến nhất. Mua van chữ L khi cần trộn dòng sẽ khiến hệ thống không bao giờ hoạt động đúng ý muốn vì bi van chữ L không có khả năng thông cả 3 cửa.

2. Lắp sai chiều dòng chảy: Mặc dù là van 3 ngã, nhưng hướng dòng chảy vào (inlet) thường được quy định cụ thể trên thân van. Lắp ngược có thể gây kẹt bi hoặc rò rỉ.

3. Bỏ qua thông số áp lực: Sử dụng van nhựa dân dụng cho hệ thống khí nén cao áp dẫn đến hiện tượng nứt vỡ thân van, gây mất an toàn lao động.

Cách chọn van khóa 3 chiều phù hợp (Checklist)

Hãy thực hiện checklist sau trước khi đặt mua:

•  Chức năng: Bạn cần chuyển hướng (chữ L) hay chia/trộn dòng (chữ T)?

•  Lưu chất: Nước sạch, hơi nóng, hóa chất hay thực phẩm?

•  Thông số: Nhiệt độ tối đa và áp suất vận hành là bao nhiêu?

•  Vật liệu: Đồng, Inox hay Nhựa là phù hợp nhất với ngân sách và kỹ thuật?

•  Kiểu nối: Ren, bích hay clamp để khớp với đường ống hiện tại?

•  Vận hành: Dùng tay gạt hay cần lắp thêm bộ điều khiển tự động (actuator)?

FAQ: Câu hỏi thường gặp về van khóa 3 chiều

1. Van khóa 3 chiều dùng để làm gì?

Dùng để điều hướng lưu chất sang các hướng khác nhau, chia một dòng thành hai hoặc trộn hai nguồn lưu chất lại với nhau trong cùng một hệ thống.

2. Van chữ T và chữ L khác nhau thế nào?

Van chữ L dùng để chuyển hướng (từ cổng 1 sang 2 hoặc 1 sang 3). Van chữ T linh hoạt hơn, có thể thông cả 3 cổng cùng lúc để chia hoặc trộn dòng.

3. Van 3 chiều có dùng cho nước nóng được không?

Có, nếu bạn chọn đúng vật liệu là Inox 304/316 hoặc Đồng. Tránh dùng van nhựa PVC thông thường cho nước nóng trên 60°C.

4. Tại sao giá van 3 chiều cao hơn van 2 chiều?

Do cấu tạo thân van phức tạp hơn, viên bi bên trong được gia công lỗ rỗng đặc biệt và yêu cầu độ chính xác cao để đảm bảo kín khít ở cả 3 cửa.

Kết luận

Van khóa 3 chiều là một thiết bị thông minh, giúp giải quyết bài toán điều hướng lưu chất một cách linh hoạt, tiết kiệm không gian và tối ưu hóa chi phí vận hành cho toàn bộ hệ thống. Việc hiểu đúng nguyên lý chữ T/L cũng như lựa chọn vật liệu phù hợp sẽ giúp bạn tránh được những hỏng hóc không đáng có, đảm bảo hệ thống hoạt động ổn định và bền bỉ theo thời gian.
