Gate valve DN 50: Giải Pháp Khóa Dòng Chuyên Dụng Cho Hệ Thống Công Nghiệp

Vì Sao Gate Valve DN50 Được Dùng Phổ Biến Trong Hệ Thống Công Nghiệp?

Trong thực tế vận hành các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC) hay xử lý chất lỏng, việc kiểm soát dòng chảy ổn định là yếu tố sống còn. Một sự cố nhỏ tại vị trí van khóa cũng có thể dẫn đến tình trạng sụt áp toàn hệ thống hoặc rò rỉ gây thất thoát tài sản nghiêm trọng. Trong đó, đường ống DN50 (tương đương phi 60mm) là kích thước "vàng" xuất hiện ở hầu hết các nhánh phân phối và trục đứng tòa nhà.

Vấn đề mà nhiều kỹ sư thường gặp phải là lựa chọn sai loại van, dẫn đến việc đóng không khít hoặc gây cản trở dòng chảy. Gate valve DN 50 (hay còn gọi là van cổng DN50, van cửa DN50) trở thành sự lựa chọn ưu tiên hàng đầu nhờ khả năng đóng mở toàn phần, giúp dòng lưu chất đi qua 100% diện tích mà không gây tổn thất áp suất đáng kể. Với độ bền cơ học cao và khả năng chịu áp lực tốt, đây là thiết bị không thể thiếu để đảm bảo tính an toàn và hiệu suất cho mọi công trình công nghiệp hiện đại.

Gate Valve DN50 Là Gì?

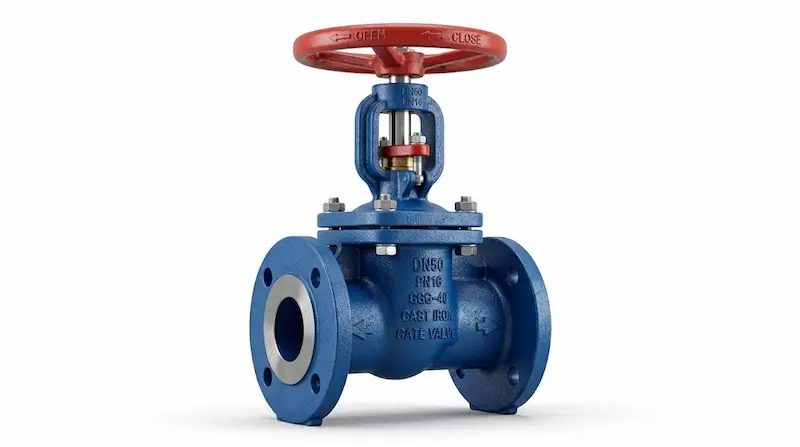

Gate valve DN 50 là một thiết bị cơ khí được lắp đặt trên đường ống có kích thước danh nghĩa là DN50 (đường kính ngoài xấp xỉ 60mm hoặc gate valve 2 inch). Chức năng chính của nó là cho phép hoặc ngăn chặn hoàn toàn dòng lưu chất đi qua bằng cách nâng hoặc hạ một đĩa van (cánh van) chặn ngang đường ống.

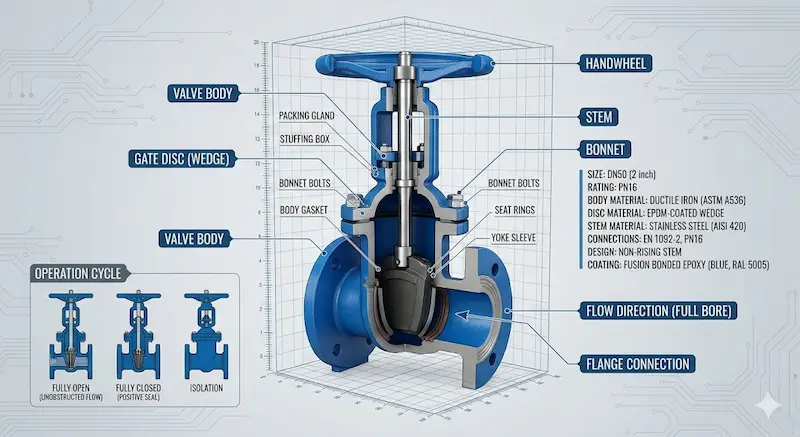

Về cấu tạo, một bộ van cửa công nghiệp tiêu chuẩn bao gồm các thành phần cốt lõi:

• Thân van: Thường đúc từ gang, inox hoặc đồng, thiết kế để chịu được áp suất dòng chảy.

• Đĩa van: Bộ phận trực tiếp ngăn dòng chảy, có hình dạng như một cánh cổng.

• Ty van (Trục van): Thanh kim loại kết nối tay quay với đĩa van.

• Tay quay (Vô lăng): Bộ phận điều khiển thủ công để vận hành van.

• Kiểu kết nối: Phổ biến nhất là nối mặt bích (Flange) hoặc nối ren (Threaded) tùy thuộc vào yêu cầu kỹ thuật của hệ thống.

Nhờ cấu tạo đơn giản nhưng chắc chắn, DN50 valve cung cấp khả năng làm kín cực tốt, thích hợp cho các ứng dụng đòi hỏi sự tin cậy cao trong thời gian dài.

Nguyên Lý Hoạt Động Của Gate Valve DN50

Nguyên lý hoạt động của van cổng 2 inch dựa trên cơ chế tịnh tiến của đĩa van. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, ty van sẽ truyền lực hạ đĩa van xuống vị trí thấp nhất, ép chặt vào ghế van để chặn đứng dòng chảy. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van được nâng lên hoàn toàn, giải phóng không gian cho lưu chất đi qua.

Tại sao Gate Valve được đánh giá cao về hiệu suất?

• Khi mở hoàn toàn: Đĩa van nằm ngoài phạm vi dòng chảy, giúp lưu chất đi thẳng qua thân van. Điều này giúp tổn thất áp suất gần như bằng không ($ \Delta P \approx 0 $), một ưu điểm vượt trội so với van cầu hay van bướm.

• Khả năng đóng kín: Cơ chế ép phẳng đĩa van vào ghế van giúp ngăn chặn rò rỉ tuyệt đối, đặc biệt hiệu quả trong các hệ thống ON/OFF (đóng hoặc mở hoàn toàn).

Lưu ý kỹ thuật: Bạn không nên dùng gate valve để điều tiết (tiết lưu) dòng chảy. Khi đĩa van ở vị trí lơ lửng, áp lực và rung động của dòng chảy sẽ gây mài mòn không đều, làm hỏng đĩa van và gây ra hiện tượng xâm thực, khiến van nhanh chóng bị rò rỉ khi đóng lại.

Các Loại Gate Valve DN50 Phổ Biến

Để lựa chọn đúng loại van, chúng ta cần phân tích dựa trên 4 tiêu chí kỹ thuật chính:

1. Theo vật liệu cấu tạo

• Van cổng gang (Cast Iron): Phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt, thường dùng cho hệ thống nước sạch, PCCC.

• Van cổng Inox (Stainless Steel 304/316): Chuyên dụng cho môi trường hóa chất, thực phẩm hoặc nơi có tính ăn mòn cao.

• Van cổng đồng (Bronze/Brass): Thường là dạng nối ren, dùng trong các hệ thống dân dụng hoặc hơi nước nhỏ.

2. Theo kiểu kết nối

• Nối mặt bích: Đảm bảo độ kín khít cao, dễ dàng tháo lắp để bảo trì, thường tuân theo tiêu chuẩn JIS, ANSI, DIN.

• Nối ren: Gọn nhẹ, lắp đặt nhanh cho các hệ thống ống nhỏ, áp lực trung bình.

3. Theo thiết kế ty van

• Ty nổi (OS&Y): Ty van trồi lên khi mở, giúp dễ dàng quan sát trạng thái đóng/mở từ xa bằng mắt thường.

• Ty chìm (NRS): Ty van không thay đổi chiều cao khi vận hành, cực kỳ tối ưu cho các không gian lắp đặt chật hẹp.

4. Bảng so sánh nhanh

Thông Số Kỹ Thuật Quan Trọng Của Gate Valve DN50

Khi đọc catalog hoặc yêu cầu báo giá, bạn cần nắm vững các thông số sau để tránh sai sót lắp đặt:

• Kích thước: DN50 (Đường kính danh nghĩa), tương đương 2 inch hoặc đường kính ngoài ống 60.3mm.

• Áp lực làm việc: Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar). Trong các hệ thống nhà cao tầng hoặc trạm bơm, việc chọn PN16 gate valve là lựa chọn an toàn hơn để chịu được các cú sốc áp suất đột ngột.

• Tiêu chuẩn mặt bích: BS, JIS 10K, ANSI hoặc DIN. Việc chọn sai tiêu chuẩn mặt bích sẽ dẫn đến tình trạng lệch tâm lỗ bu lông, không thể kết nối van với đường ống.

• Nhiệt độ vận hành: Tùy vào loại gioăng (EPDM, PTFE) mà van có thể chịu từ $ 0^\circ C $ đến hơn $ 200^\circ C $.

Phân tích chuyên sâu: Nhiều người thường bỏ qua vật liệu gioăng làm kín. Nếu dùng van cho môi trường dầu mà chọn gioăng cao su thường (EPDM), gioăng sẽ bị trương nở và hỏng chỉ sau vài tuần sử dụng. Luôn đối chiếu môi trường lưu chất với bảng thông số vật liệu của nhà sản xuất.

So Sánh Gate valve DN 50 Và Ball Valve DN50

Nên dùng gate valve hay ball valve cho đường ống 2 inch? Câu trả lời phụ thuộc vào mục đích sử dụng cụ thể.

Gợi ý: Nếu bạn cần một thiết bị để khóa chặn chính của hệ thống, ít khi phải thao tác và muốn tiết kiệm chi phí, gate valve DN50 là quán quân. Nếu hệ thống cần đóng ngắt liên tục trong vài giây, hãy chọn Ball Valve.

Gate valve DN 50 Được Dùng Trong Những Hệ Thống Nào?

Nhờ kích thước trung bình và khả năng chịu tải tốt, van cổng DN50 có mặt trong:

1. Hệ thống cấp nước tòa nhà: Lắp tại các nhánh tầng hoặc sau đồng hồ tổng.

2. Hệ thống PCCC: Van chặn tại các họng nước chữa cháy, trạm bơm.

3. Hệ thống HVAC: Kiểm soát dòng nước lạnh trong các tháp giải nhiệt Chiller.

4. Nhà máy công nghiệp: Dẫn dầu, hơi nóng (với dòng van thép) hoặc hóa chất (van inox).

Tại sao DN50 lại phổ biến? Đây là kích thước chuyển đổi từ đường ống chính lớn sang các thiết bị đầu cuối. Nó đủ lớn để cung cấp lưu lượng nước cao nhưng cũng đủ nhỏ để thao tác lắp đặt bằng tay mà không cần các thiết bị trợ lực phức tạp.

5 Sai Lầm Thường Gặp Khi Chọn Gate Valve DN50

1. Chọn sai vật liệu: Dùng van gang cho nước mặn dẫn đến hiện tượng ăn mòn điện hóa, thủng thân van.

2. Không kiểm tra áp lực PN: Lắp van PN10 vào hệ thống có áp suất đỉnh 12 bar dễ gây nứt vỡ mặt bích.

3. Sai tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS nhưng ống lại dùng mặt bích BS, dẫn đến không thể lắp bu lông.

4. Dùng để điều tiết: Đây là lỗi phổ biến nhất. Đĩa van bị mài mòn khiến van không bao giờ khóa khít được nữa.

5. Mua hàng rẻ không rõ nguồn gốc: Van kém chất lượng thường có đĩa van mỏng, ty van dễ bị kẹt hoặc gãy sau vài tháng sử dụng.

Hướng Dẫn Chọn Và Lắp Đặt Gate Valve DN50 Đúng Kỹ Thuật

Checklist chọn van:

• Bước 1: Xác định lưu chất (Nước, dầu, khí, hóa chất?) để chọn vật liệu.

• Bước 2: Xác định áp lực vận hành thực tế và áp lực thử nghiệm.

• Bước 3: Chọn kiểu ty (nổi hay chìm) dựa trên không gian lắp đặt.

• Bước 4: Kiểm tra chứng chỉ CO/CQ để đảm bảo nguồn gốc xuất xứ.

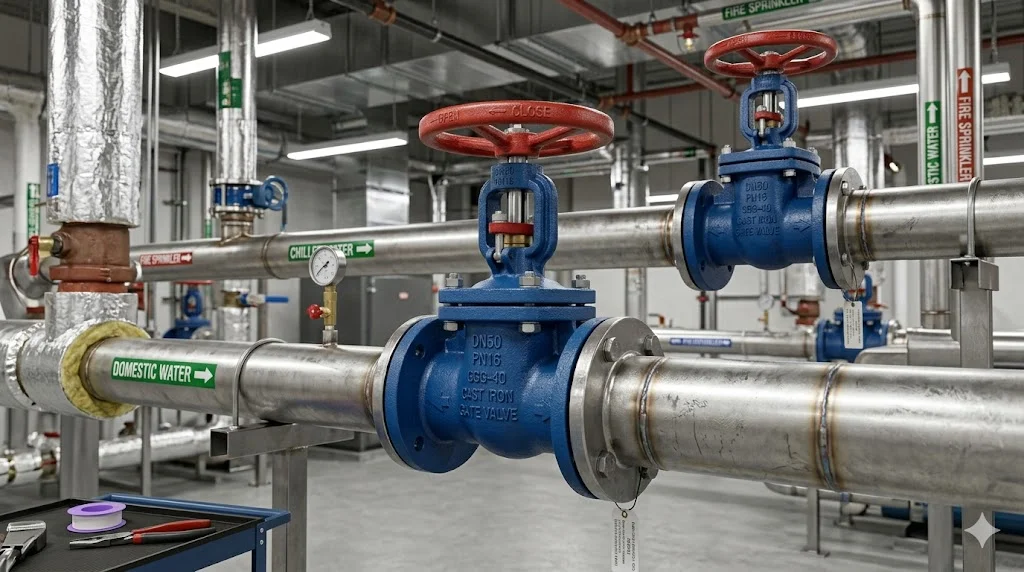

Lưu ý khi lắp đặt:

• Làm sạch đường ống: Cát, đá, xỉ hàn sót lại trong ống là "kẻ thù" số 1 làm trầy xước đĩa van.

• Không siết lệch: Khi lắp mặt bích, phải siết bu lông theo hình sao đối xứng để lực ép đều, tránh làm biến dạng gioăng hoặc nứt tai van.

• Bảo trì định kỳ: Mỗi 3-6 tháng nên bôi trơn ty van bằng mỡ bò để tránh bị gỉ sét, kẹt cứng.

FAQ: Câu Hỏi Thường Gặp Về Gate Valve DN50

1. DN50 tương đương bao nhiêu inch?

DN50 tương đương với 2 inch. Đường kính ngoài của ống thép hoặc ống nhựa tương ứng thường là 60mm hoặc 60.3mm.

2. Gate valve DN 50 dùng cho nước nóng được không?

Được, nhưng bạn cần chọn loại van cổng thân đồng hoặc van cổng thép/inox với gioăng chịu nhiệt chuyên dụng (thường là gioăng kim loại hoặc PTFE).

3. Nên chọn gate valve gang hay inox?

Nếu dùng cho nước sạch sinh hoạt hoặc PCCC, van gang là đủ và tiết kiệm nhất. Nếu dùng cho thực phẩm, rượu bia hoặc hóa chất, bắt buộc dùng inox.

4. PN10 và PN16 khác nhau thế nào?

PN10 chịu được áp suất tối đa 10 bar, PN16 chịu được 16 bar. Van PN16 thường có thân dày hơn và số lượng lỗ bu lông trên mặt bích có thể nhiều hơn.

Kết Luận: Nên Chọn Gate Valve DN50 Loại Nào?

Tổng kết lại, Gate valve DN 50 là "người gác cổng" đáng tin cậy cho mọi hệ thống đường ống 2 inch. Để đạt hiệu quả sử dụng cao nhất, bạn không nên chỉ nhìn vào giá thành mà hãy xem xét kỹ lưỡng môi trường vận hành (áp lực, nhiệt độ, hóa chất). Một chiếc van chất lượng tốt với đầy đủ chứng chỉ kỹ thuật sẽ giúp bạn tiết kiệm chi phí bảo trì gấp nhiều lần so với việc thay thế các loại van giá rẻ thường xuyên hỏng hóc.
