Van Áp Âm: Giải Pháp Bảo Vệ Đường Ống Và Chống Chân Không Toàn Diện

Áp Suất Âm Trong Đường Ống Có Thể Gây Hỏng Hệ Thống Như Thế Nào?

Trong vận hành hệ thống thủy lực, chúng ta thường quá chú trọng đến việc kiểm soát áp suất dư mà quên mất một "kẻ hủy diệt thầm lặng": áp suất âm. Hãy tưởng tượng một đường ống thép dày hoặc ống nhựa HDPE bỗng nhiên bị bóp méo, xẹp lép như một vỏ lon bia bị bóp chặt. Đây là tình huống thực tế xảy ra khi áp suất bên trong đường ống giảm xuống thấp hơn áp suất khí quyển, tạo ra môi trường chân không rút cạn sức bền của vật liệu.

Không chỉ dừng lại ở việc làm biến dạng đường ống, áp suất âm còn khiến máy bơm rung lắc dữ dội, gây xâm thực và làm hỏng cánh bơm. Nguy hiểm hơn, trong các hệ thống cấp nước, hiện tượng hút ngược (back-siphonage) do áp âm có thể kéo chất bẩn từ bên ngoài vào trong dòng nước sạch, gây ô nhiễm nguồn nước nghiêm trọng. Nhiều người vận hành thường bối rối trước các sự cố này mà không biết rằng nguyên nhân cốt lõi chính là thiếu sự hiện diện của van áp âm. Đây chính là giải pháp kỹ thuật then chốt giúp cân bằng áp suất, đảm bảo an toàn tuyệt đối cho hệ thống. Sử dụng van chống áp âm hay van chân không đường ống đúng cách sẽ loại bỏ hoàn toàn các rủi ro kể trên.

Van chống chân không Là Gì?

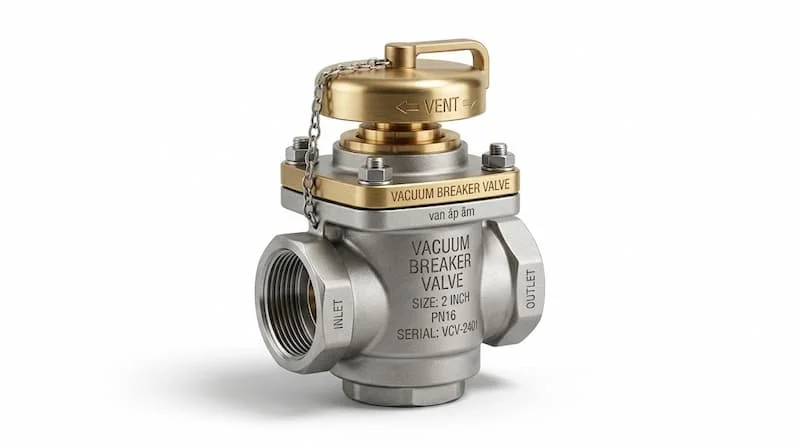

Van áp âm (còn được gọi là van chống chân không) là một thiết bị an toàn được lắp đặt trên hệ thống đường ống với chức năng tự động mở để nạp không khí vào bên trong khi áp suất nội bộ giảm xuống dưới mức áp suất khí quyển. Mục đích chính của thiết bị này là triệt tiêu sự hình thành chân không, từ đó bảo vệ cấu trúc hệ thống.

Thiết bị này đóng vai trò cực kỳ quan trọng trong việc:

• Bảo vệ đường ống: Ngăn chặn tình trạng xẹp ống, nứt vỡ do chênh lệch áp suất quá lớn giữa bên trong và bên ngoài.

• Giảm nguy cơ hút ngược: Đặc biệt quan trọng trong y tế và thực phẩm, giúp ngăn chặn dòng chảy ngược của chất ô nhiễm (backflow prevention).

• Ổn định vận hành: Giúp hệ thống hoạt động mượt mà, loại bỏ các túi khí và hiện tượng búa nước do chân không gây ra.

Về mặt kỹ thuật, các thuật ngữ như vacuum valve, vacuum breaker hay van chống hút ngược thường được dùng để chỉ các biến thể của dòng van này tùy theo cấu tạo và vị trí lắp đặt cụ thể.

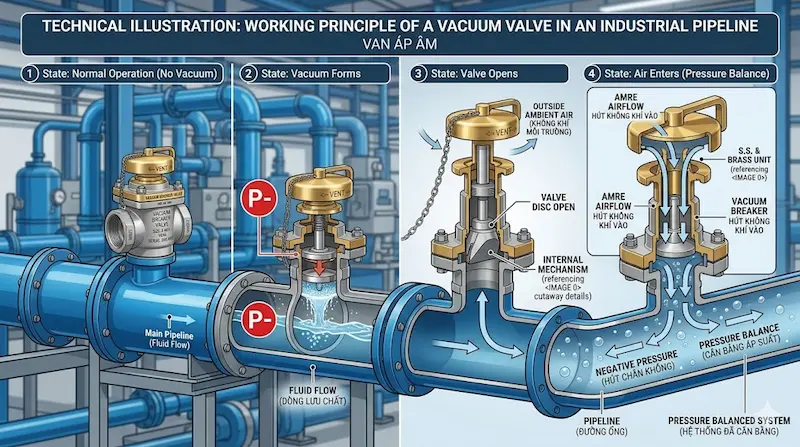

Nguyên Lý Hoạt Động Của Van Áp Âm

Cơ chế vận hành của van chống chân không dựa trên sự chênh lệch áp suất tự nhiên, không cần nguồn điện hay sự can thiệp thủ công. Bên trong van thường có một đĩa van được giữ kín bởi lò xo hoặc trọng lực khi hệ thống đang ở trạng thái áp suất dương ổn định.

• Khi áp suất âm xuất hiện: Khi một máy bơm dừng đột ngột hoặc một van xả đáy được mở nhanh, lưu chất thoát đi tạo ra khoảng trống (chân không). Lúc này, áp suất khí quyển bên ngoài sẽ thắng lực lò xo, đẩy đĩa van mở ra để không khí tràn vào, lập tức cân bằng áp suất.

• Khi áp suất ổn định: Ngay khi áp suất bên trong bằng hoặc lớn hơn áp suất khí quyển, lò xo sẽ đẩy đĩa van về vị trí cũ, đóng kín lại để ngăn lưu chất thoát ra ngoài.

Tại sao chúng ta bắt buộc phải chống chân không?

Áp âm gây xẹp ống vì vật liệu ống (đặc biệt là nhựa hoặc inox mỏng) được thiết kế để chịu lực đẩy từ trong ra, chứ không phải lực ép từ ngoài vào. Đối với hệ thống bơm, nếu không có thiết bị chống chân không, máy bơm sẽ phải chịu tải cực lớn khi khởi động lại, dễ gây cháy motor hoặc hỏng phớt cơ khí.

Các Loại Van chống chân không Phổ Biến Hiện Nay

Tùy vào quy mô hệ thống và đặc tính lưu chất, các kỹ sư thường lựa chọn một trong các dòng van sau:

1. Vacuum Breaker (Bộ ngắt chân không)

Đây là loại van phổ biến nhất trong hệ thống cấp thoát nước dân dụng và công nghiệp nhẹ. Chức năng chính là chống hút ngược để bảo vệ nguồn nước sạch.

2. Air Release Valve (Van xả khí tích hợp chống chân không)

Loại van này có hai chức năng: Xả bọt khí tích tụ khi hệ thống vận hành và hút không khí vào khi hệ thống bị áp suất âm. Thường dùng cho các đường ống dài.

3. Combination Air Valve (Van xả khí tổ hợp)

Dòng van cao cấp nhất, kết hợp giữa xả khí lưu lượng lớn, xả khí nhỏ giọt và chống chân không hoàn hảo.

4. Van chống chân không inox

Được sản xuất từ vật liệu Stainless Steel (304/316), dòng van này chuyên dùng cho môi trường hóa chất, nước thải hoặc các ứng dụng thực phẩm yêu cầu độ sạch và chống ăn mòn tuyệt đối.

Bảng so sánh nhanh

Thông Số Kỹ Thuật Quan Trọng Của Van Áp Âm

Lựa chọn đúng thông số kỹ thuật là điều kiện tiên quyết để van phát huy hiệu quả bảo vệ:

• Kích thước danh nghĩa (DN): Ví dụ như vacuum valve DN50, DN100. Kích thước này phải đủ lớn để lượng không khí nạp vào kịp thời bù đắp khoảng trống do lưu chất để lại.

• Áp lực làm việc (PN): Phổ biến nhất là air valve PN16. Thân van phải chịu được áp lực làm việc tối đa của hệ thống khi ở trạng thái bình thường.

• Vật liệu: Inox 304/316 cho hóa chất, gang cho nước sạch, đồng cho hệ thống nhỏ. Việc sử dụng van chống chân không inox là bắt buộc trong các nhà máy dược phẩm để tránh gỉ sét.

• Kiểu kết nối: Nối ren (cho size nhỏ) hoặc nối mặt bích (cho size lớn).

Phân tích chuyên sâu: Nếu chọn sai kích thước DN (quá nhỏ so với lưu lượng xả), không khí sẽ không vào đủ nhanh, dẫn đến áp suất âm vẫn hình thành cục bộ và gây hư hỏng ống trước khi van kịp phản ứng.

So Sánh Van chống chân không Và Van Giảm Áp

Nhiều khách hàng thường nhầm lẫn giữa hai loại van này do tên gọi đều liên quan đến "điều chỉnh áp suất". Tuy nhiên, chúng có mục đích hoàn toàn khác biệt:

Về mặt kỹ thuật, van chống chân không khác gì van giảm áp nằm ở hướng tác động của áp lực. Van chống chân không bảo vệ hệ thống khỏi tác động từ "bên ngoài" ép vào, trong khi van giảm áp bảo vệ khỏi tác động từ "bên trong" đẩy ra.

Van Áp Âm Được Dùng Trong Những Hệ Thống Nào?

Lắp đặt van chống chân không không chỉ là một lựa chọn mà là yêu cầu bắt buộc trong các hệ thống sau:

1. Hệ thống cấp nước tòa nhà cao tầng: Ngăn chặn chân không tại các điểm cao nhất khi mất nước đột ngột.

2. Hệ thống PCCC: Bảo vệ đường ống trục đứng không bị xẹp khi xả nước cứu hỏa công suất lớn.

3. Nhà máy xử lý nước và hóa chất: Nơi có các bồn chứa kín (silo). Nếu rút chất lỏng ra mà không có van chống chân không, bồn chứa có thể bị móp méo ngay lập tức.

4. Hệ thống HVAC: Bảo vệ các vòng lặp nước kín trong hệ thống điều hòa trung tâm.

5. Hệ thống bơm: Lắp phía sau máy bơm để ngăn ngừa búa nước và chân không khi dừng bơm.

Khi nào bắt buộc phải lắp? Khi đường ống của bạn có độ dốc lớn, khi sử dụng các loại ống nhựa có thành mỏng, hoặc khi hệ thống có nguy cơ siphoning (tự chảy) gây trống ống.

5 Sai Lầm Thường Gặp Khi Lắp Van Áp Âm

1. Chọn sai kích thước: Van quá nhỏ không đủ lưu lượng khí để bù áp.

2. Lắp sai vị trí: Lắp van ở điểm thấp của hệ thống là một sai lầm nghiêm trọng; van chống chân không phải được lắp ở những điểm cao nhất hoặc vị trí có sự thay đổi độ dốc.

3. Không kiểm tra áp lực PN: Thân van không chịu được áp suất vận hành dẫn đến nứt vỡ, rò rỉ lưu chất ra ngoài.

4. Dùng sai vật liệu: Dùng van gang cho môi trường axit khiến các bộ phận bên trong bị kẹt cứng, van không thể mở khi cần.

5. Không bảo trì định kỳ: Bụi bẩn hoặc côn trùng làm kẹt đĩa van, khiến nó không thể mở ra (mất tác dụng bảo vệ) hoặc không thể đóng lại (gây rò rỉ).

Hướng Dẫn Chọn Van chống chân không Đúng Kỹ Thuật

Checklist quy trình chọn mua:

• Bước 1: Xác định loại hệ thống (Nước sạch, nước thải, hay hóa chất?).

• Bước 2: Tính toán lưu lượng xả tối đa để chọn kích thước DN phù hợp cho việc nạp khí.

• Bước 3: Kiểm tra áp lực vận hành thực tế (PN10, PN16 hay PN25).

• Bước 4: Lựa chọn tiêu chuẩn kết nối mặt bích (JIS, BS, ANSI) để tương thích với ống.

• Bước 5: Yêu cầu cung cấp Datasheet kỹ thuật và chứng chỉ chất lượng để đảm bảo thiết bị hoạt động chính xác theo biểu đồ nạp khí.

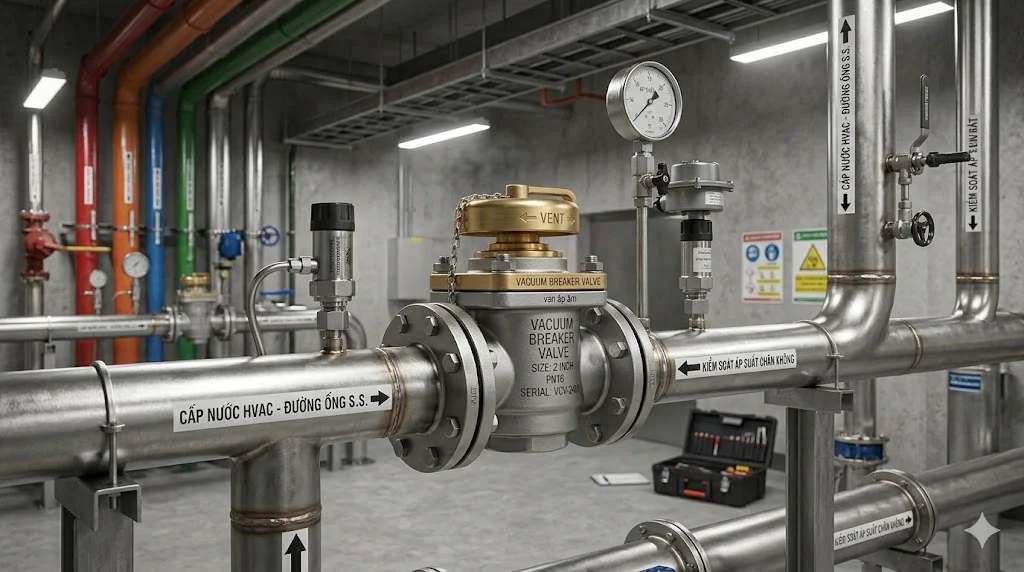

Lưu ý lắp đặt:

• Phải lắp van theo hướng thẳng đứng để trọng lực và lò xo hoạt động chính xác nhất.

• Tránh lắp van tại những vị trí có thể bị ngập nước từ bên ngoài, vì khi van mở để hút khí, nó có thể hút luôn nước bẩn vào hệ thống.

• Nên lắp đặt thêm một van cổng nhỏ phía trước van chống chân không để thuận tiện cho việc tháo rời bảo trì mà không cần dừng toàn bộ hệ thống.

FAQ: Câu Hỏi Thường Gặp Về Van Áp Âm

1. Van áp âm có dùng cho nước nóng được không?

Có, nhưng bạn phải chọn loại có gioăng và vật liệu chịu nhiệt như Inox hoặc Đồng, với gioăng PTFE hoặc Viton thay vì cao su EPDM thông thường.

2. Vacuum breaker và air valve khác nhau thế nào?

Vacuum breaker chỉ có một chiều là cho khí vào. Air valve (Van xả khí) thường đa năng hơn, vừa cho khí thoát ra khi đầy nước, vừa cho khí đi vào khi có áp âm.

3. Làm sao biết van chống chân không đang hỏng?

Dấu hiệu dễ thấy nhất là có nước rò rỉ tại vị trí nắp van khi hệ thống đang có áp suất dương, hoặc nghe thấy tiếng rít lạ khi hệ thống dừng hoạt động.

4. Van chống chân không lắp ở vị trí nào là tốt nhất?

Thường lắp tại các đỉnh dốc của đường ống, sau các van khóa chính, và tại các vị trí gần máy bơm.

Kết Luận: Nên Chọn Van Áp Âm Loại Nào?

Việc trang bị van chống chân không không chỉ là đầu tư cho một thiết bị cơ khí, mà là mua một "gói bảo hiểm" cho toàn bộ cấu trúc hạ tầng đường ống của bạn. Một hệ thống không có van chống chân không giống như một quả bom nổ chậm, có thể gây thiệt hại hàng tỷ đồng chỉ sau một sự cố dừng bơm đột ngột.

Tùy vào ngân sách và yêu cầu kỹ thuật, bạn có thể chọn từ dòng Vacuum Breaker cơ bản đến các dòng Combination Air Valve cao cấp. Tuy nhiên, điều quan trọng nhất vẫn là chọn đúng thông số DN và vị trí lắp đặt. Đừng để hệ thống của bạn bị hủy hoại bởi áp suất âm chỉ vì thiếu đi một thiết bị bảo vệ nhỏ bé.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van áp âm .
