Áp kế chữ U: Phương án đo áp suất thấp và chênh áp chính xác tuyệt đối

Trong kỷ nguyên của các thiết bị kỹ thuật số hiện đại, áp kế chữ U (U-tube manometer) vẫn giữ vững vị thế là một trong những thiết bị đo lường không thể thay thế trong công nghiệp và phòng thí nghiệm. Thực tế, khi bạn cần đo áp suất thấp, kiểm tra chênh áp đường ống hay giám sát lưu lượng khí trong phòng lab, các loại đồng hồ áp suất cơ học thông thường thường bộc lộ điểm yếu là thiếu độ nhạy và sai số lớn ở dải đo nhỏ.

Vấn đề phổ biến mà các kỹ sư thường gặp phải là khó có thể xác định chính xác mức chênh áp cực nhỏ giữa hai điểm trong hệ thống HVAC hoặc phòng sạch. Đây chính là lúc manometer chữ U phát huy tác dụng. Với cấu tạo đơn giản nhưng hoạt động dựa trên định luật vật lý thuần túy, đồng hồ áp suất chữ U cung cấp kết quả đo trực quan, tin cậy và gần như không có sai số cơ khí. Đây chính là thiết bị đo chênh áp tối ưu cho những ứng dụng đòi hỏi sự tỉ mỉ và ổn định cao.

Áp kế chữ U là gì?

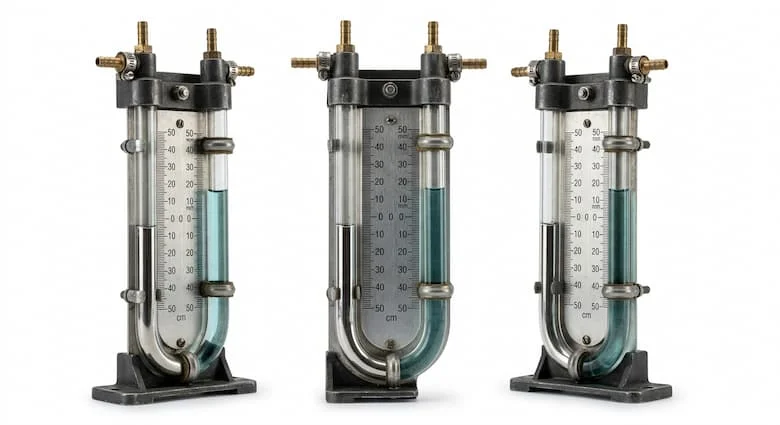

Áp kế chữ U là thiết bị đo áp suất sử dụng cột chất lỏng trong ống hình chữ U để xác định áp suất hoặc chênh áp giữa hai điểm. Về mặt kỹ thuật, nó được phân loại vào nhóm thiết bị đo áp suất dạng cột chất lỏng nguyên mẫu nhất.

Cấu tạo của một thiết bị tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Ống thủy tinh chữ U: Một ống trong suốt (thường bằng thủy tinh hoặc nhựa acrylic chịu lực) được uốn thành hình chữ U.

• Chất lỏng đo: Được đổ đầy vào một phần của ống. Tùy vào dải áp suất cần đo mà chất lỏng này có thể là nước cất, dầu chuyên dụng hoặc thủy ngân.

• Thang đo áp suất: Một thước đo chia vạch được gắn trực tiếp phía sau hoặc bên cạnh ống để đọc giá trị chênh lệch chiều cao.

Chức năng chính của thiết bị là đo áp suất (so với áp suất khí quyển) và đo chênh áp (giữa hai nguồn áp suất khác nhau). Nhờ tính trực quan, người dùng có thể quan sát trực tiếp sự thay đổi của cột chất lỏng mà không cần thông qua các bộ phận truyền động phức tạp.

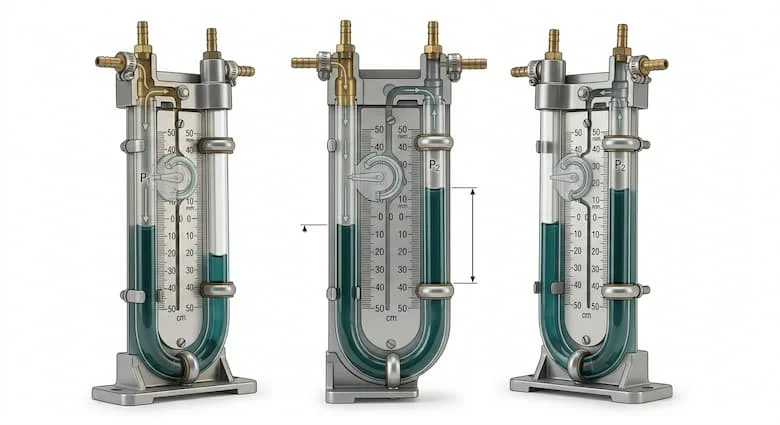

Nguyên lý hoạt động của manometer chữ U

Nguyên lý hoạt động của manometer chữ U dựa trên sự cân bằng tĩnh học của chất lỏng. Khi có sự chênh lệch áp suất tác động lên hai nhánh của ống, chất lỏng sẽ bị đẩy từ bên có áp suất cao sang bên có áp suất thấp cho đến khi trọng lượng của cột chất lỏng chênh lệch tạo ra một áp suất đối kháng tương đương.

Khoảng cách chênh lệch giữa hai mực chất lỏng ở hai nhánh chính là giá trị để xác định áp suất. Công thức tính áp suất được xác lập như sau:

Giải thích chuyên sâu:

Tại sao chúng ta phải lựa chọn các loại chất lỏng khác nhau? Câu trả lời nằm ở khối lượng riêng. Đối với các phép đo áp thấp, người ta thường dùng nước vì khối lượng riêng nhỏ giúp cột chất lỏng dâng cao hơn khi có biến động áp suất nhẹ, từ đó dễ dàng quan sát và tăng độ chính xác. Ngược lại, đối với áp suất cao, thủy ngân (Hg) được ưu tiên vì nó có khối lượng riêng rất lớn (gấp khoảng 13.6 lần nước), giúp thiết bị không cần phải có kích thước quá dài mà vẫn đo được áp lực lớn.

Các loại manometer chữ U phổ biến trên thị trường

Tùy vào yêu cầu kỹ thuật và môi trường làm việc, manometer chữ U được chia thành nhiều biến thể chuyên dụng:

1. Manometer chữ U dùng nước: Đây là loại phổ biến nhất vì giá rẻ và an toàn. Nó thường được dùng để đo áp suất gas dân dụng hoặc các hệ thống thông gió công nghiệp quy mô nhỏ.Manometer chữ U dùng thủy ngân: Sử dụng cho các phép đo có áp lực lớn hơn hoặc yêu cầu độ ổn định cực cao. Thủy ngân không bị bám dính vào thành ống như nước, giúp giảm sai số do sức căng bề mặt.Manometer chữ U nghiêng: Một nhánh của ống được đặt nghiêng một góc cố định. Thiết kế này nhằm mục đích "kéo dài" thang đo, giúp người vận hành đọc được các thay đổi áp suất cực nhỏ mà mắt thường khó nhận thấy trên ống đứng.

2. Áp kế vi sai chữ U: Loại này được thiết kế với hai đầu nối kín để đo chênh lệch áp suất giữa hai điểm trong cùng một hệ thống kín, ví dụ như đo độ sụt áp qua một tấm lọc khí.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để chọn mua hoặc vận hành manometer chữ U hiệu quả, bạn cần đặc biệt lưu ý các thông số sau:

• Dải đo áp suất: Khoảng áp suất tối đa và tối thiểu mà thiết bị có thể đo.

• Đo độ chia thang đo: Độ chia càng nhỏ (ví dụ 1mm) thì khả năng đọc chính xác các biến thiên nhỏ càng tốt.

• Loại chất lỏng: Phải tương thích với môi trường đo và dải áp suất. Lưu ý khối lượng riêng của chất lỏng ảnh hưởng trực tiếp đến kết quả tính toán.

• Vật liệu ống: Thủy tinh cho độ trong suốt tuyệt vời và kháng hóa chất, trong khi nhựa Acrylic (PMMA) bền, khó vỡ, phù hợp cho môi trường công trường.

• Nhiệt độ làm việc: Ảnh hưởng đến sự giãn nở của chất lỏng đo.

Phân tích kỹ thuật: Việc chọn sai chất lỏng là nguyên nhân hàng đầu dẫn đến sai số. Nếu bạn dùng một áp kế thiết kế cho nước nhưng lại đổ dầu vào mà không hiệu chỉnh lại thang đo, kết quả sẽ hoàn toàn sai lệch do sự khác biệt về khối lượng riêng. Tương tự, nếu cần đo áp suất cực thấp, một áp kế nghiêng sẽ là lựa chọn tối ưu hơn áp kế đứng vì nó tăng độ nhạy lên gấp nhiều lần.

So sánh manometer chữ U và đồng hồ áp suất cơ (Bourdon)

Khi nào nên dùng manometer chữ U? Hãy ưu tiên thiết bị này trong các phòng thí nghiệm, kiểm tra hệ thống thông gió hoặc khi cần một thiết bị tham chiếu để kiểm tra độ chính xác của các đồng hồ khác ở dải áp thấp. Ngược lại, đồng hồ Bourdon phù hợp hơn cho các hệ thống máy nén khí, thủy lực có áp suất cao và cần đọc kết quả nhanh chóng trong môi trường rung động.

Vì sao manometer chữ U đo áp thấp rất chính xác?

Lý do khiến các nhà khoa học và kỹ sư vẫn tin dùng manometer chữ U nằm ở tính nguyên bản. Thiết bị này gần như ít sai số cơ khí vì nó không phụ thuộc vào độ đàn hồi của lò xo hay sự mài mòn của bánh răng theo thời gian.

Kết quả đo được đọc trực tiếp dựa trên sự dịch chuyển của chất lỏng dưới tác động của trọng lực. Điều này loại bỏ hoàn toàn các yếu tố gây nhiễu thường gặp ở đồng hồ kim. Trong các hệ thống HVAC, việc đo chênh áp tại bộ lọc khí yêu cầu độ chính xác đến từng mm cột nước để xác định thời điểm thay lọc, và manometer chữ U là công cụ đơn giản nhất làm tốt việc này.

Ứng dụng thực tế của manometer chữ U trong công nghiệp

Thiết bị hiện diện trong hầu hết các lĩnh vực liên quan đến chất lỏng và chất khí:

• Phòng thí nghiệm: Đo lưu lượng khí, nghiên cứu khí động học.

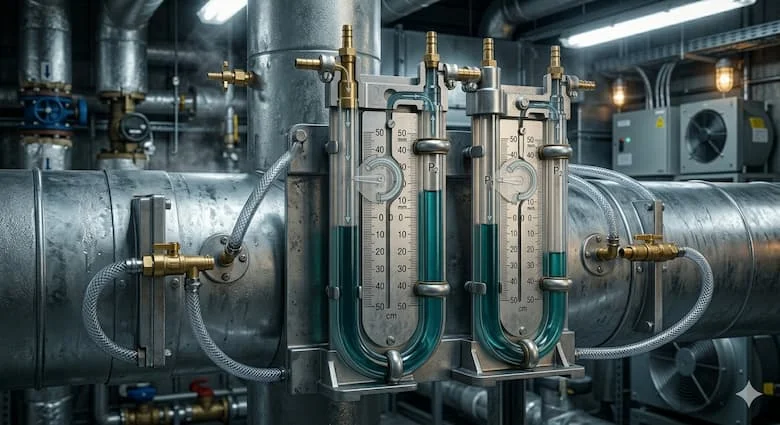

• Hệ thống HVAC: Giám sát áp suất trong đường ống thông gió, kiểm tra sự hoạt động của quạt.

• Phòng sạch: Đo chênh áp để đảm bảo không khí luôn đi từ vùng sạch sang vùng ít sạch hơn.

• Kiểm tra lọc gió: Xác định mức độ tắc nghẽn của phin lọc bằng cách đo chênh áp trước và sau lọc (thường dùng trong các bộ AHU).

Case thực tế: Trong việc vận hành một hệ thống xử lý không khí AHU, kỹ sư sử dụng manometer chữ U để kiểm tra độ sụt áp. Nếu chênh áp vượt quá ngưỡng quy định (ví dụ 250 Pa), đó là tín hiệu cho thấy tấm lọc đã quá bẩn và cần được vệ sinh hoặc thay thế để bảo vệ hệ thống.

Sai lầm thường gặp khi sử dụng

1. Đọc sai mực chất lỏng: Không đọc ở mức đáy của mặt khum chất lỏng dẫn đến sai số vài milimet.

2. Dùng sai chất lỏng: Đổ các loại dầu không rõ khối lượng riêng vào ống thay cho nước cất.

3. Đặt nghiêng thiết bị: Nếu áp kế đứng bị đặt nghiêng, chiều cao $h$ sẽ bị thay đổi về mặt hình học, làm sai lệch công thức $P = \rho gh$.

4. Không hiệu chuẩn thang đo: Thước đo bị lệch so với mực 0 ban đầu khi chưa có áp suất.

Hướng dẫn cách sử dụng manometer chữ U đúng kỹ thuật

Để đảm bảo kết quả đo chính xác nhất, hãy tuân thủ quy trình sau:

• Bước 1: Đặt áp kế ở vị trí thẳng đứng tuyệt đối bằng cách sử dụng nivo (ống thủy chuẩn).

• Bước 2: Kiểm tra mực chất lỏng đo, đảm bảo cả hai nhánh đều ở vạch số 0 khi chưa kết nối nguồn áp suất.

• Bước 3: Kết nối ống dẫn từ điểm cần đo vào một nhánh (đo áp suất) hoặc cả hai nhánh (đo chênh áp).

• Bước 4: Chờ cột chất lỏng ổn định, quan sát độ chênh lệch chiều cao giữa hai mực chất lỏng.

• Bước 5: Tính toán áp suất dựa trên chiều cao $h$ và khối lượng riêng của chất lỏng đang dùng.

• Bước 6: Vệ sinh ống thủy tinh thường xuyên để tránh hiện tượng dính ướt làm sai lệch mặt khum.

Câu hỏi thường gặp (FAQ) về áp kế chữ U

1. Áp kế chữ U dùng để làm gì?

Thiết bị dùng để đo áp suất của chất khí, chất lỏng hoặc đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống công nghiệp và thí nghiệm.

2. Tại sao phải chọn đúng chất lỏng trong ống?

Vì mỗi thang đo của áp kế được thiết kế cho một loại chất lỏng có khối lượng riêng nhất định. Nếu dùng sai chất lỏng, giá trị áp suất quy đổi từ chiều cao cột chất lỏng sẽ bị sai lệch hoàn toàn.

3. Manometer chữ U có cần hiệu chuẩn định kỳ không?

Mặc dù hoạt động dựa trên nguyên lý vật lý bền vững, nhưng thước đo và độ tinh khiết của chất lỏng đo cần được kiểm tra định kỳ để đảm bảo tính chính xác theo tiêu chuẩn ISO.

4. Khi nào nên dùng áp kế vi sai?

Khi bạn cần biết sự mất mát áp suất qua một thiết bị (như van, tấm lọc, vòi phun) thay vì biết áp suất tuyệt đối của hệ thống đó.

Kết luận

Áp kế chữ U là minh chứng cho việc một thiết bị đơn giản vẫn có thể mang lại hiệu quả vượt trội trong kỹ thuật hiện đại. Với ưu điểm về độ chính xác ở dải áp thấp, cấu tạo bền bỉ và chi phí thấp, đây là lựa chọn hàng đầu cho các ứng dụng đo chênh áp và giám sát hệ thống khí. Để có kết quả đo tin cậy, việc chọn đúng loại chất lỏng đo và dải đo phù hợp với ứng dụng thực tế là điều quan trọng nhất.
