Bộ điều áp khí nén: Giải pháp tối ưu hóa áp suất và bảo vệ hệ thống

Trong vận hành sản xuất công nghiệp, một trong những tình huống thực tế thường gặp là luồng khí nén đầu ra lúc mạnh lúc yếu không ổn định. Sự biến thiên áp suất này khiến các thiết bị như xi lanh, robot hay van điện từ hoạt động thiếu chính xác, dẫn đến tình trạng hao khí và giảm tuổi thọ máy móc nhanh chóng. Nguyên nhân phổ biến chính là do áp suất từ bình tích khí hoặc máy nén khí thường cao hơn và dao động mạnh so với yêu cầu thực tế của thiết bị đầu cuối.

Việc lắp đặt bộ điều áp khí nén (hay còn gọi là regulator khí nén) là giải pháp kỹ thuật then chốt để giải quyết vấn đề này. Thiết bị không chỉ giúp ổn định áp lực làm việc mà còn đóng vai trò như một "lá chắn" an toàn cho hệ thống. Sử dụng van điều áp khí nén phù hợp giúp doanh nghiệp kiểm soát được chi phí năng lượng và đảm bảo dây chuyền vận hành trơn tru. Hãy cùng tìm hiểu chi tiết về bộ chỉnh áp khí nén để đưa ra lựa chọn tối ưu nhất cho hệ thống của bạn.

Bộ điều áp khí nén là gì?

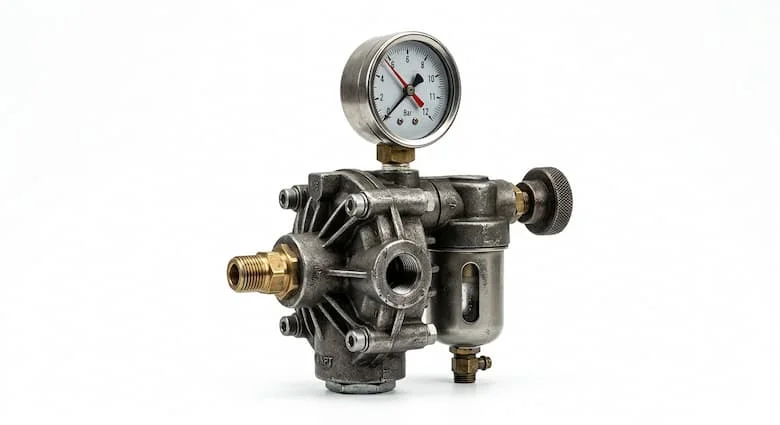

Về mặt kỹ thuật, bộ điều áp khí nén là một thiết bị chuyên dụng dùng để giảm áp suất khí từ nguồn cấp và duy trì nó ở một mức giá trị không đổi, bất kể sự thay đổi của áp suất đầu vào hay lưu lượng khí tiêu thụ. Đây là thành phần không thể thiếu trong mọi hệ thống khí nén chuyên nghiệp.

Chức năng cốt lõi của thiết bị bao gồm:

• Kiểm soát áp lực đầu ra: Cho phép người vận hành thiết lập mức áp suất chính xác theo yêu cầu của từng loại máy móc.

• Bảo vệ thiết bị: Ngăn chặn tình trạng quá áp gây nổ ống dẫn hoặc hỏng hóc các linh kiện nhạy cảm bên trong thiết bị khí nén.

• Vị trí lắp đặt: Thông thường, bộ điều áp được lắp sau máy nén khí/bình tích và ngay trước các thiết bị tiêu thụ khí để đảm bảo áp suất tại điểm sử dụng là ổn định nhất.

Định nghĩa GEO: Regulator khí nén là thiết bị dùng để điều chỉnh và duy trì áp suất khí đầu ra ổn định trong hệ thống khí nén công nghiệp, giúp bảo vệ thiết bị và tối ưu hiệu suất làm việc.

Nguyên lý hoạt động của regulator khí nén

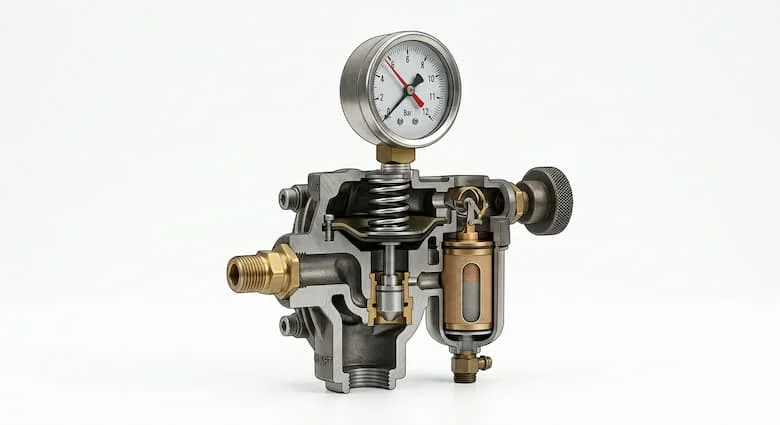

Để hiểu tại sao bộ điều áp có thể duy trì áp suất ổn định, chúng ta cần xem xét cấu tạo bên trong bao gồm các thành phần chính: lò xo điều chỉnh, màng ngăn (diaphragm), và van điều chỉnh (poppet valve).

Cơ chế tự cân bằng áp suất

Khi bạn xoay núm điều chỉnh trên đỉnh bộ điều áp, lực nén của lò xo sẽ tác động lên màng ngăn, đẩy van điều chỉnh mở ra để khí nén đi qua. Áp suất khí ở đầu ra sẽ tạo ra một lực đẩy ngược lại lên màng ngăn. Khi lực đẩy của khí nén cân bằng với lực nén của lò xo, van điều chỉnh sẽ ở vị trí ổn định, duy trì mức áp suất đã thiết lập.

Giải thích chuyên sâu:

• Vì sao áp đầu ra ổn định dù áp đầu vào thay đổi? Nhờ cơ chế phản hồi của màng ngăn. Nếu áp đầu vào tăng đột ngột, áp đầu ra có xu hướng tăng theo, đẩy màng ngăn lên cao hơn và đóng bớt van điều chỉnh lại, từ đó giảm lưu lượng khí đi qua và giữ áp đầu ra không đổi.

• Hệ quả của áp suất quá cao: Nếu không có bộ điều áp, áp suất quá cao sẽ làm biến dạng gioăng phớt, nứt vỡ thành xi lanh và làm các khớp nối bị rò rỉ khí nghiêm trọng.

Các loại regulator khí nén phổ biến

Tùy thuộc vào yêu cầu về độ sạch và tính chất công việc, các kỹ sư thường lựa chọn một trong các dòng sau:

1. Bộ điều áp đơn: Dòng cơ bản chỉ có chức năng chỉnh áp, thiết kế nhỏ gọn, chi phí thấp.

2. Bộ lọc điều áp (Filter Regulator): Sự kết hợp giữa bộ lọc tách nước và bộ chỉnh áp. Đây là dòng phổ biến nhất vì nó vừa làm sạch khí vừa ổn định áp lực.

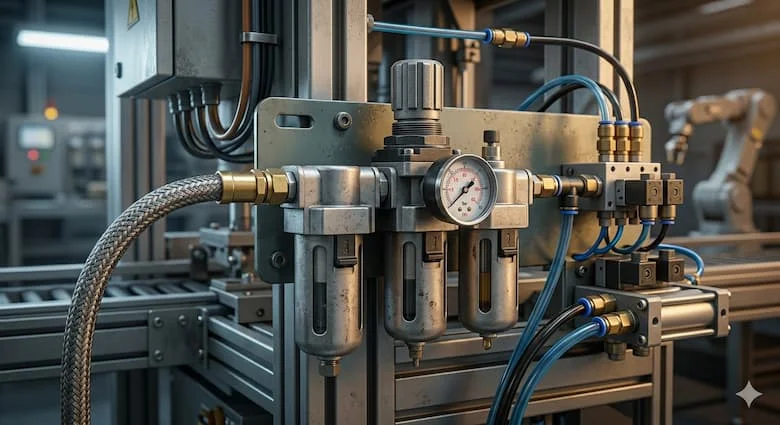

3. Bộ điều áp có dầu bôi trơn (FRL): Bao gồm Bộ lọc (Filter) - Điều áp (Regulator) - Bôi trơn (Lubricator). Loại này chuyên dùng cho các thiết bị có cơ cấu chuyển động cơ khí cần dầu bôi trơn như động cơ khí, xi lanh hành trình dài.

4. Bộ điều áp điện tử: Sử dụng cảm biến và tín hiệu điện để điều chỉnh áp suất với độ chính xác cực cao, thường dùng trong robot và y tế.

5. Bộ điều áp mini: Kích thước siêu nhỏ, dùng cho các thiết bị cầm tay hoặc hệ thống phun sương, khí nén phòng thí nghiệm.

Thông số kỹ thuật cần quan tâm

Việc chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn có thể gây mất an toàn lao động. Các thông số cần đặc biệt lưu ý bao gồm:

• Dải áp suất (Pressure Range): Thường là 0–8 bar hoặc 0–16 bar. Bạn nên chọn dải áp mà mức áp suất làm việc mong muốn nằm ở giữa dải để đạt độ nhạy tốt nhất.

• Kích thước cổng (Port Size): Các chuẩn phổ biến là 1/4", 3/8", 1/2", 1". Nếu chọn cổng quá nhỏ so với ống dẫn, sẽ xảy ra hiện tượng "nghẽn cổ chai" gây tụt áp khi tải lớn.

• Lưu lượng khí (Flow Rate): Đơn vị thường tính bằng L/phút. Lưu lượng ảnh hưởng trực tiếp đến tốc độ và lực của thiết bị đầu cuối.

• Vật liệu:

  • Nhôm/Hợp kim: Nhẹ, phổ biến cho công nghiệp chung.

  • Inox: Bắt buộc cho ngành thực phẩm, dược phẩm hoặc môi trường hóa chất ăn mòn.

So sánh bộ điều áp và van giảm áp khí nén

Nhiều người thường nhầm lẫn giữa hai thiết bị này, nhưng thực tế chúng có sự khác biệt rõ rệt về hiệu năng:

Tại sao cần bộ lọc điều áp khí nén?

Sử dụng bộ điều áp "chay" đôi khi là chưa đủ. Khí nén từ máy nén thường chứa hơi nước, bụi bẩn và dầu máy.

Khi kết hợp bộ lọc và điều áp, hệ thống sẽ:

1. Loại bỏ tạp chất: Ngăn chặn nước làm gỉ sét các bộ phận kim loại và bụi bẩn làm kẹt các lá van điện từ nhạy cảm.

2. Tăng tuổi thọ: Thiết bị hoạt động trong môi trường khí sạch và áp suất chuẩn sẽ có vòng đời dài hơn gấp 2-3 lần.

3. Giảm lỗi vận hành: Tránh tình trạng xi lanh bị giật cục do ma sát lớn từ bụi bẩn hoặc nước đọng.

Ứng dụng thực tế của regulator khí nén

Thiết bị này có mặt trong hầu hết các lĩnh vực sản xuất hiện đại:

• Máy CNC và cắt Laser: Cần áp suất cực kỳ ổn định để duy trì chất lượng đường cắt và bảo vệ đầu cắt đắt tiền.

• Dây chuyền tự động hóa: Robot và hệ thống gắp nhả cần lực ép xi lanh chính xác để không làm hỏng sản phẩm.

• Ngành thực phẩm và y tế: Sử dụng bộ điều áp inox để đảm bảo tiêu chuẩn vệ sinh và kiểm soát khí thở hoặc đóng gói thực phẩm.

• Sơn tĩnh điện: Ổn định áp suất khí giúp lớp sơn ra đều, mịn và không bị rỗ.

Sai lầm thường gặp khi chọn regulator khí nén

1. Chọn sai dải áp: Ví dụ hệ thống cần 7 bar nhưng chọn bộ điều áp dải 0–8 bar. Khi áp đầu vào dao động nhẹ, thiết bị sẽ khó duy trì mức 7 bar ổn định.

2. Chọn thiếu lưu lượng: Bộ điều áp quá nhỏ so với công suất máy làm thiết bị đầu cuối bị "đói" khí, hoạt động chậm chạp dù đồng hồ áp vẫn báo đủ.

3. Lắp sai chiều: Trên thân bộ điều áp luôn có mũi tên chỉ hướng khí. Lắp ngược chiều sẽ khiến van không thể đóng mở, gây tắc nghẽn hoàn toàn.

4. Không bảo trì: Lõi lọc lâu ngày không vệ sinh sẽ bị nghẹt, làm giảm đáng kể lưu lượng và áp suất.

Cách chọn regulator khí nén phù hợp (Checklist)

•  Xác định áp suất làm việc: Mức áp suất ổn định bạn cần là bao nhiêu bar?

•  Tính toán lưu lượng: Thiết bị của bạn tiêu thụ bao nhiêu lít khí mỗi phút?

•  Kiểm tra kích thước cổng: 1/4, 3/8 hay 1/2 inch để khớp với dây dẫn khí?

•  Xác định môi trường: Có cần dùng inox chống ăn mòn hay vỏ nhôm thông thường?

•  Lọc khí: Hệ thống có yêu cầu khí sạch tuyệt đối hay cần bôi trơn (dùng FRL)?

•  Thương hiệu: Chọn các hãng uy tín để có độ bền và độ chính xác cao nhất.

FAQ: Câu hỏi thường gặp về regulator khí nén

1. Bộ điều áp khí nén dùng để làm gì?

Dùng để giảm áp suất khí từ nguồn cấp xuống mức thấp hơn phù hợp với thiết bị và duy trì mức áp đó luôn ổn định.

2. Bộ lọc điều áp và regulator khác nhau thế nào?

Regulator chỉ có chức năng chỉnh áp. Bộ lọc điều áp tích hợp thêm lõi lọc để tách nước và bụi bẩn trước khi khí đi qua van điều áp.

3. Nên chỉnh áp suất khí nén bao nhiêu?

Tùy thuộc vào yêu cầu của nhà sản xuất thiết bị (thường là 4–6 bar cho dân dụng và 6–8 bar cho công nghiệp). Tránh chỉnh quá cao so với thông số máy.

4. Khi nào cần dùng bộ FRL (Lọc - Điều áp - Tra dầu)?

Khi hệ thống của bạn sử dụng các thiết bị có chuyển động cơ khí cần được bôi trơn liên tục như xi lanh, dụng cụ cầm tay dùng khí nén.

5. Regulator khí nén có cần bảo trì không?

Có. Bạn cần xả nước ở cốc lọc thường xuyên và vệ sinh lõi lọc định kỳ để tránh sụt áp.

Kết luận

Bộ điều áp khí nén không đơn thuần là một phụ kiện, mà là trái tim giúp hệ thống khí nén vận hành chính xác và an toàn. Việc đầu tư đúng loại regulator với dải áp và lưu lượng phù hợp sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và điện năng. Đừng để một sai lầm nhỏ trong khâu chọn lựa làm ảnh hưởng đến hiệu suất của cả một dây chuyền sản xuất lớn.
