Thiết Kế Nồi Hơi Tối Ưu: Giải Pháp Tăng Hiệu Suất Và Tiết Kiệm Chi Phí Vận Hành

Vì Sao Thiết Kế lắp đặt Nồi Hơi Đúng Kỹ Thuật Là Yêu Tố Quan Trọng?

Trong vận hành sản xuất công nghiệp, nồi hơi được ví như "trái tim" cung cấp nhiệt năng cho toàn bộ nhà máy. Tuy nhiên, một thực tế đáng lo ngại là nhiều doanh nghiệp đang phải đối mặt với tình trạng chi phí nhiên liệu tăng phi mã, áp suất hơi trồi sụt không ổn định hoặc hệ thống xuống cấp chỉ sau vài năm sử dụng. Nguyên nhân cốt lõi thường không nằm ở khâu vận hành mà bắt nguồn từ việc thiết kế nồi hơi thiếu tối ưu ngay từ giai đoạn ban đầu.

Việc đầu tư vào một bản thiết kế lò hơi chuẩn mực không chỉ là câu chuyện về kỹ thuật mà còn là bài toán kinh tế dài hạn. Một hệ thống nồi hơi công nghiệp được tính toán chính xác giúp tăng hiệu suất đốt, đảm bảo an toàn tuyệt đối trước rủi ro cháy nổ áp lực và giảm thiểu đáng kể chi phí bảo trì. Hiểu rõ quy trình thiết kế sẽ giúp chủ đầu tư đưa ra những quyết định đúng đắn, tránh lãng phí nguồn lực và đảm bảo sự ổn định cho dây chuyền sản xuất.

Thiết Kế Nồi Hơi Là Gì?

Thiết kế nồi hơi là quá trình kỹ thuật phức tạp, bao gồm việc tính toán các thông số nhiệt động học, lựa chọn vật liệu và xây dựng cấu trúc hệ thống tạo hơi nước áp suất cao. Mục tiêu chính của quy trình này là đáp ứng chính xác nhu cầu phụ tải nhiệt của nhà máy một cách hiệu quả và an toàn nhất.

Các mục tiêu chiến lược trong thiết kế lò hơi công nghiệp bao gồm:

• Tạo hơi ổn định: Đảm bảo lưu lượng và áp suất hơi luôn nằm trong ngưỡng cho phép của thiết bị tiêu thụ.

• Đảm bảo an toàn áp lực: Tính toán độ dày thân lò và lựa chọn thiết bị bảo vệ (van an toàn, rơ le áp suất) theo các tiêu chuẩn quốc tế nghiêm ngặt.

• Tối ưu hiệu suất: Thiết kế buồng đốt và bộ trao đổi nhiệt sao cho tận dụng tối đa năng lượng từ nhiên liệu, giảm thất thoát nhiệt dư.

Việc xây dựng một steam boiler system đồng bộ từ khâu xử lý nước cấp đến hệ thống đường ống dẫn hơi giúp doanh nghiệp sở hữu một hệ thống hơi vận hành trơn tru và bền bỉ.

Nguyên Lý Hoạt Động Của Nồi Hơi

Để có một bản thiết kế tốt, chuyên gia cần nắm vững chu trình nhiệt động lực học bên trong thiết bị. Nguyên lý cốt lõi của nồi hơi là quá trình chuyển hóa năng lượng từ nhiên liệu (đốt cháy) thành nhiệt năng, sau đó truyền cho nước để biến nước thành hơi nước áp suất cao.

Quá trình này diễn ra qua 4 giai đoạn chính:

1. Quá trình sinh nhiệt: Nhiên liệu được đốt cháy trong buồng đốt, giải phóng nhiệt lượng cực lớn.

2. Trao đổi nhiệt: Nhiệt lượng truyền qua các vách ngăn (ống nước hoặc ống lửa) để làm nóng nước.

3. Tạo hơi áp suất cao: Nước đạt đến nhiệt độ sôi và hóa hơi, tích tụ áp suất trong không gian trống của lò.

4. Chu trình cấp nước và xả khí: Nước mới được bổ sung liên tục để bù lại lượng hơi đã mất, đồng thời khí không ngưng được xả ra ngoài để tránh hiện tượng oxi hóa và giảm hiệu suất truyền nhiệt.

Tại sao cần kiểm soát chặt chẽ áp suất và hiệu suất?

Nếu hiệu suất đốt thấp, phần lớn nhiên liệu sẽ "bay qua ống khói" dưới dạng nhiệt dư, gây lãng phí hàng trăm triệu đồng mỗi tháng. Ngược lại, nếu áp suất không được kiểm soát tốt bởi hệ thống tự động, nguy cơ nổ thiết bị áp lực là rất lớn, đe dọa trực tiếp đến tính mạng con người và tài sản nhà máy.

Các Loại Nồi Hơi Phổ Biến Hiện Nay

Tùy vào quy mô và nhu cầu sử dụng, các đơn vị thiết kế sẽ đề xuất loại lò phù hợp:

1. Nồi hơi ống nước (Water-tube Boiler)

Nước đi trong ống và lửa bao quanh ống. Loại này phù hợp với các nhà máy nhiệt điện hoặc khu công nghiệp lớn cần áp suất rất cao và công suất hơi khổng lồ.

2. Nồi hơi ống lửa (Fire-tube Boiler)

Ngược lại với ống nước, lửa và khói nóng đi trong ống, bao quanh bởi nước. Ưu điểm là kết cấu đơn giản, dễ vận hành và bảo trì, thường dùng trong các xưởng sản xuất quy mô trung bình.

3. Nồi hơi tầng sôi (CFB/BFB)

Sử dụng công nghệ đốt cháy nhiên liệu trong lớp vật liệu hạt (cát, tro) lơ lửng, giúp đốt cháy kiệt các loại nhiên liệu rẻ tiền như dăm quế, trấu, vỏ hạt điều, giúp tiết kiệm nhiên liệu tối đa.

4. Nồi hơi điện (Electric Boiler)

Sử dụng điện năng để gia nhiệt, cực kỳ sạch, không khí thải và tiếng ồn. Đây là xu hướng cho các nhà máy dược phẩm hoặc thực phẩm yêu cầu tiêu chuẩn vệ sinh cao.

Bảng so sánh nhanh

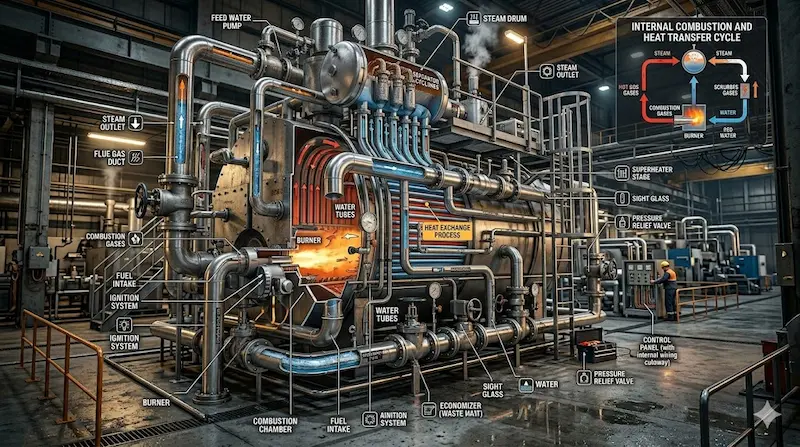

Những Thông Số Quan Trọng Trong Thiết Kế Nồi Hơi

Một bản thiết kế lỗi thời hoặc sai số sẽ dẫn đến hậu quả nghiêm trọng. Kỹ sư thiết kế phải đặc biệt lưu tâm đến:

• Công suất nồi hơi (Steam Capacity): Lượng hơi tạo ra trong một giờ (Tấn/h). Tính toán thừa gây lãng phí vốn, tính thiếu khiến nhà máy không thể hoạt động hết công suất.

• Áp suất làm việc: Quyết định độ bền vật liệu chế tạo thân lò.

• Hiệu suất đốt (Boiler Efficiency): Tỷ lệ nhiệt năng hữu ích trên tổng nhiệt năng của nhiên liệu. Hiệu suất càng cao, chi phí vận hành càng thấp.

• Loại nhiên liệu: Ảnh hưởng trực tiếp đến thiết kế buồng đốt và hệ thống xử lý khói thải.

• Diện tích trao đổi nhiệt: Diện tích bề mặt tiếp xúc giữa lửa/khói và nước, quyết định khả năng sinh hơi của lò.

SEO Insight: Việc lựa chọn nhiên liệu không phù hợp với thiết kế buồng đốt là sai lầm phổ biến khiến hiệu suất lò giảm tới 20-30%.

Quy Trình Thiết Kế lắp đặt Nồi Hơi Công Nghiệp

Để có một hệ thống hoàn chỉnh, đơn vị tư vấn thường tuân thủ các bước sau:

1. Khảo sát nhu cầu tải nhiệt: Đo lường lưu lượng hơi thực tế mà các thiết bị trong nhà máy cần dùng.

2. Tính toán công suất: Dự phòng khoảng 10-15% công suất cho những lúc cao điểm.

3. Chọn loại nồi hơi: Quyết định giữa ống nước, ống lửa hay tầng sôi dựa trên ngân sách và nhiên liệu sẵn có tại địa phương.

4. Thiết kế hệ thống đường ống: Tính toán đường kính ống dẫn hơi để giảm thiểu sụt áp trên đường truyền.

5. Thiết kế an toàn & xử lý khí thải: Lắp đặt các cảm biến và hệ thống lọc bụi, xử lý SOx, NOx đáp ứng tiêu chuẩn môi trường.

6. Kiểm tra tiêu chuẩn kỹ thuật: Đối chiếu với các bộ tiêu chuẩn như ASME hoặc TCVN trước khi sản xuất.

So Sánh Nồi Hơi Ống Nước Và Ống Lửa

Thiết Kế lắp đặt Nồi Hơi Được Ứng Dụng Trong Những Ngành Nào?

Nồi hơi là thiết bị nền tảng trong hầu hết các ngành sản xuất:

• Thực phẩm: Tiệt trùng, nấu chín và đóng gói sản phẩm.

• Dệt may: Sấy khô vải, nhuộm và ủi công nghiệp.

• Sản xuất gỗ: Sấy gỗ, ép ván công nghiệp đòi hỏi nhiệt độ ổn định.

• Hóa chất & Dược phẩm: Cung cấp nhiệt cho các phản ứng hóa học và môi trường vô trùng.

• Nhà máy nhiệt: Quay tuabin phát điện.

Mỗi ngành nghề sẽ có đặc thù về tải nhiệt khác nhau, do đó việc thiết kế cần được tối ưu hóa riêng biệt để tránh tình trạng "thừa công suất, thiếu hiệu quả".

5 Sai Lầm Thường Gặp Khi Thiết Kế Nồi Hơi

1. Chọn sai công suất: Mua lò quá lớn gây lãng phí nhiên liệu khi chạy ở tải thấp, hoặc quá nhỏ khiến áp suất tụt liên tục.

2. Thiếu hệ thống xử lý nước: Nước cứng gây đóng cặn trên bề mặt ống, làm giảm hiệu suất truyền nhiệt và có thể gây nổ lò do quá nhiệt cục bộ.

3. Thiết kế đường ống không tối ưu: Đường ống quá dài hoặc không được bọc bảo ôn tốt gây thất thoát nhiệt lớn.

4. Không tính tải tăng trưởng: Thiết kế vừa khít nhu cầu hiện tại khiến doanh nghiệp gặp khó khi muốn mở rộng sản xuất trong tương lai.

5. Bỏ qua tiêu chuẩn an toàn: Sử dụng vật liệu không đạt chuẩn hoặc bớt xén các thiết bị đo lường để giảm giá thành.

Checklist Thiết Kế lắp đặt Nồi Hơi Đúng Tiêu Chuẩn

Trước khi đặt bút ký hợp đồng mua bán hệ thống hơi, hãy kiểm tra danh sách sau:

• Xác định nhu cầu hơi thực tế tại các điểm sử dụng.

• Chọn nhiên liệu phù hợp với nguồn cung ổn định và giá rẻ nhất tại khu vực.

• Cam kết hiệu suất vận hành (ví dụ: >85%).

• Thiết kế hệ thống an toàn đa tầng (cơ học và điện tử).

• Hệ thống xử lý khí thải đạt chuẩn QCVN về môi trường.

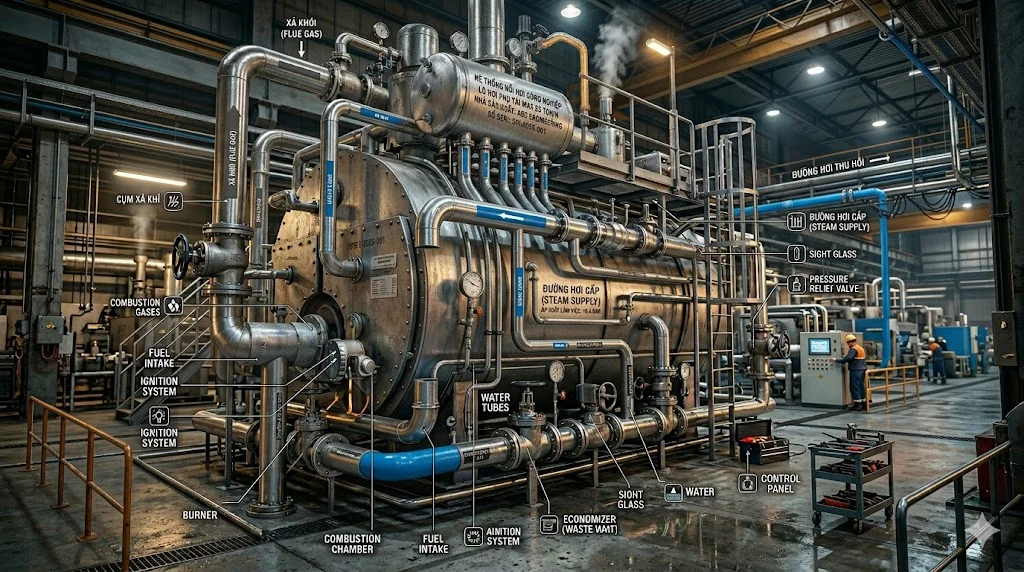

CTA mềm: Bạn nên yêu cầu đơn vị tư vấn cung cấp bản vẽ 3D và datasheet kỹ thuật chi tiết để dễ dàng giám sát trong quá trình lắp đặt.

FAQ: Câu Hỏi Thường Gặp Về Thiết Kế lắp đặt Nồi Hơi

1. Thiết kế nồi hơi cần tuân theo tiêu chuẩn nào?

Tại Việt Nam, phổ biến nhất là tiêu chuẩn TCVN về thiết bị áp lực. Ngoài ra, các tiêu chuẩn quốc tế như ASME (Hoa Kỳ) hay EN (Châu Âu) thường được áp dụng cho các dự án yêu cầu độ an toàn cực cao.

2. Làm sao tính công suất nồi hơi phù hợp?

Công suất thực tế = (Tổng lưu lượng hơi của các thiết bị tiêu thụ) x (Hệ số tổn thất đường ống) x (Hệ số dự phòng). Thường hệ số dự phòng là 1.1 đến 1.2.

3. Bao lâu nên bảo trì nồi hơi một lần?

Định kỳ 3-6 tháng nên kiểm tra tổng thể và vệ sinh buồng đốt. Kiểm định an toàn áp lực thường thực hiện 1-2 năm một lần tùy theo quy định của nhà nước.

Thiết Kế Nồi Hơi Tối Ưu Giúp Tăng Hiệu Suất Và Giảm Chi Phí

Tóm lại, một hệ thống thiết kế lắp đặt nồi hơi bài bản là nền tảng bền vững cho sự phát triển của doanh nghiệp. Đầu tư đúng mức vào khâu thiết kế không chỉ giúp hệ thống vận hành ổn định mà còn bảo vệ thiết bị, kéo dài tuổi thọ và giảm thiểu rủi ro vận hành. Hãy nhớ rằng, chi phí nhiên liệu trong một năm có thể gấp nhiều lần chi phí mua nồi hơi, vì vậy hiệu suất mới là yếu tố cần ưu tiên hàng đầu.
