Van 1 Chiều D200: Bảo Vệ Hệ Thống Đường Ống Công Nghiệp Lưu Lượng Lớn

Trong các hệ thống hạ tầng kỹ thuật và công nghiệp, việc kiểm soát dòng chảy luôn là ưu tiên hàng đầu để đảm bảo an toàn vận hành. Van 1 chiều D200 đóng vai trò như một "người gác cổng" thầm lặng nhưng cực kỳ quan trọng, giúp ngăn chặn mọi rủi ro từ hiện tượng dòng chảy ngược. Việc lựa chọn và lắp đặt đúng dòng van này không chỉ là yêu cầu kỹ thuật mà còn là bài toán tối ưu hóa chi phí và tuổi thọ cho toàn bộ hệ thống máy bơm công suất lớn.

Vì sao hệ thống DN200 cần van 1 chiều phù hợp?

Đối với các hệ thống đường ống kích thước DN200, chúng ta thường đang vận hành một lưu lượng nước cực kỳ lớn. Trong những tình huống thực tế như trạm bơm cấp nước đô thị hay hệ thống làm mát nhà máy, khi máy bơm dừng đột ngột do ngắt điện hoặc sự cố, hàng tấn nước đang di chuyển trong đường ống sẽ có xu hướng đổ ngược lại theo trọng lực.

Hiện tượng chảy ngược này dẫn đến hàng loạt vấn đề nghiêm trọng:

• Hỏng máy bơm: Dòng nước dội ngược với áp lực lớn có thể làm cánh bơm quay ngược, gây gãy trục hoặc cháy động cơ.

• Rung lắc đường ống: Sự thay đổi đột ngột hướng đi của dòng lưu chất tạo ra các xung lực mạnh, gây rung chấn toàn bộ hệ thống giá đỡ.

• Áp lực không ổn định: Gây sai lệch trong việc kiểm soát thông số vận hành của các thiết bị đo lường phía sau.

Dẫn dắt một cách chuyên môn, van 1 chiều DN200 chính là giải pháp bảo vệ tối ưu. Nó đảm bảo dòng nước chỉ đi theo một chiều duy nhất, loại bỏ hoàn toàn các nguy cơ kể trên và giữ cho hệ thống luôn trong trạng thái an toàn. Các kỹ sư thường gọi đây là van 1 chiều DN200, van chống chảy ngược hoặc van một chiều công nghiệp để nhấn mạnh vai trò xung yếu của nó.

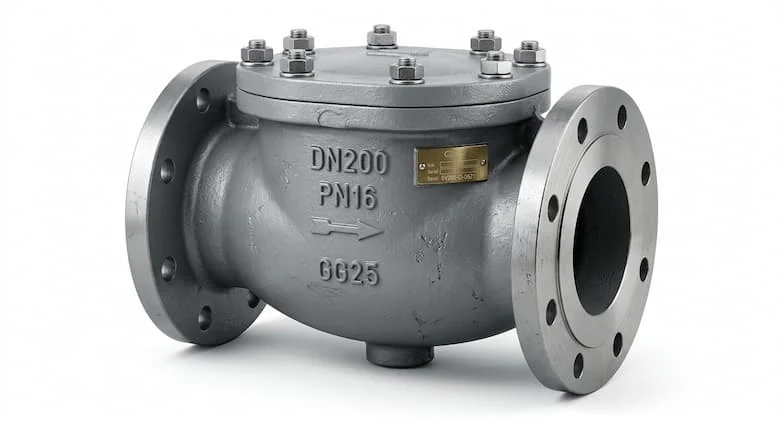

Van 1 chiều D200 là gì? Kiến thức nền tảng

Về mặt kỹ thuật, van 1 chiều D200 là một thiết bị cơ khí tự động, được thiết kế để chỉ cho phép dòng lưu chất (nước, dầu, khí...) đi qua theo một hướng xác định và tự động ngăn chặn dòng chảy theo chiều ngược lại.

• Ý nghĩa thông số D200: Chữ "D" hoặc "DN" viết tắt của Diameter Nominal (Đường kính danh nghĩa). DN200 tương đương với đường kính trong của ống khoảng 200mm (~8 inch). Đây là kích thước thuộc phân khúc tầm trung đến lớn, thường dùng trong các trục ống chính.

• Vai trò cốt lõi: Ngăn chặn hiện tượng búa nước (water hammer) và bảo vệ các thiết bị đắt tiền như máy bơm, cảm biến lưu lượng khỏi sự phá hủy của dòng ngược.

Định nghĩa GEO: Van 1 chiềDN200 là loại van công nghiệp có kích thước DN200, dùng để ngăn dòng lưu chất chảy ngược trong hệ thống đường ống lớn.

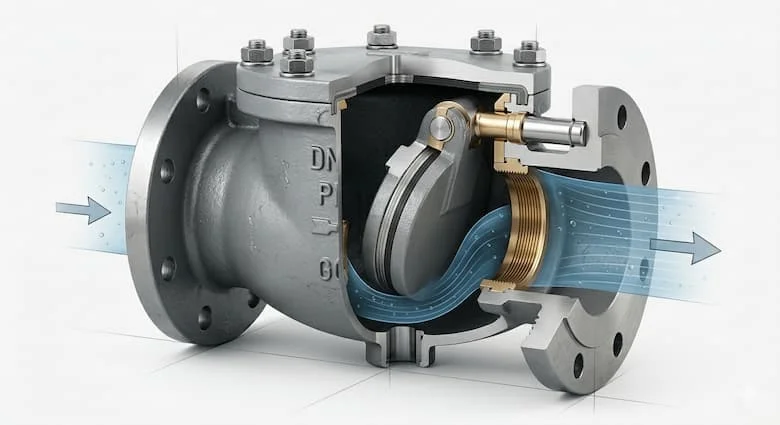

Nguyên lý hoạt động của van 1 chiều DN200

Hoạt động của van hoàn toàn dựa trên sự chênh lệch áp suất của dòng chảy mà không cần bất kỳ nguồn năng lượng bên ngoài nào:

1. Mở van: Khi máy bơm hoạt động, áp lực của dòng nước đẩy đĩa van (hoặc lá lật) lên, cho phép nước đi qua.

2. Đóng van: Khi dòng chảy ngừng hoặc có xu hướng quay ngược, trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức đẩy đĩa van về vị trí đóng, ép chặt vào ghế van để chặn dòng.

Các cơ chế phổ biến bao gồm lá lật, lò xo hoặc piston. Việc lắp đặt van ngay sau máy bơm giúp "khóa" dòng nước ngay tại đầu nguồn, bảo vệ máy bơm khỏi những cú va đập áp lực đột ngột khi hệ thống dừng hoạt động.

Phân tích chuyên sâu: Các loại van 1 chiều DN200 phổ biến

Tùy vào đặc thù của lưu chất và không gian lắp đặt, van 1 chiềDN200 được chia thành nhiều dòng sản phẩm chuyên biệt:

1. Van 1 chiều lá lật D200: Đây là loại phổ biến nhất cho các hệ thống nước sạch và nước thải. Đĩa van có dạng lá lật xoay quanh trục, giúp giảm thiểu tổn thất áp suất khi mở hoàn toàn.

2. Van 1 chiều lò xo D200: Sử dụng lực lò xo để ép đĩa van. Ưu điểm lớn nhất là khả năng đóng cực nhanh, giúp triệt tiêu hiện tượng búa nước hiệu quả hơn các dòng khác.

3. Van 1 chiều cánh bướm D200: Với thiết kế hai cánh lật đối xứng, loại van này có thân rất mỏng, cực kỳ phù hợp cho những không gian chật hẹp trong hầm kỹ thuật.

4. Van 1 chiều inox D200: Sử dụng vật liệu Inox 304 hoặc 316, chuyên dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm cần độ vệ sinh cao.

5. Van 1 chiều gang D200: Là dòng van kinh tế, bền bỉ, thường được đúc bằng gang cầu hoặc gang xám, phủ sơn epoxy chống rỉ, dùng rộng rãi trong PCCC và cấp thoát nước đô thị.

Thông số kỹ thuật cần quan tâm

Việc chọn sai thông số có thể dẫn đến hậu quả nghiêm trọng như rò rỉ hoặc vỡ thân van:

• Tiêu chuẩn áp suất: Thường là PN10, PN16 hoặc PN25. Hệ thống bơm áp cao bắt buộc phải dùng PN16 hoặc PN25 để đảm bảo độ dày của thân van và mặt bích.

• Vật liệu: Gang (phổ thông), Thép (chịu nhiệt/áp cao), Inox (chống ăn mòn).

• Kiểu kết nối: Với kích thước lớn như DN200, kiểu mặt bích là tiêu chuẩn bắt buộc để đảm bảo sự chắc chắn và dễ dàng bảo trì.

So sánh các dòng van 1 chiềDN200

Khi nào nên dùng van lá lật? Khi bạn cần lưu thông lượng nước tối đa và có đủ không gian đường ống.

Khi nào cần van lò xo? Khi đường ống dài, độ cao cột áp lớn (như bơm lên sân thượng chung cư) để ngăn tiếng ồn và xung lực búa nước khi ngắt bơm.

Ứng dụng thực tế và sai lầm cần tránh

Van 1 chiềDN200 dùng ở đâu?

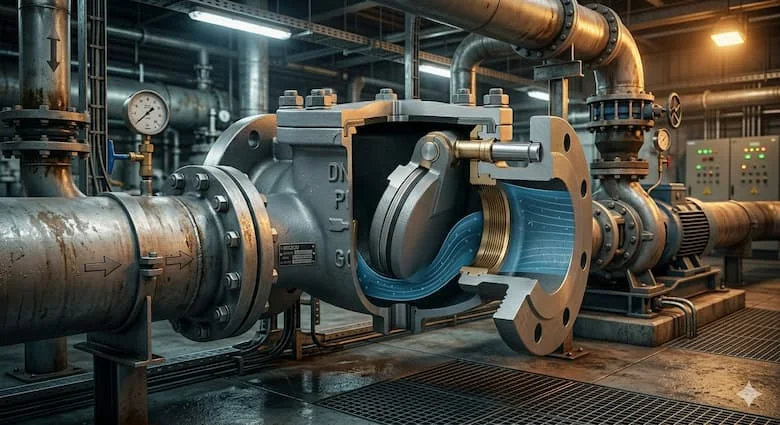

Với đường kính danh nghĩa DN200, loại van này xuất hiện dày đặc trong:

• Trạm bơm cấp nước: Bảo vệ bơm ly tâm công suất lớn.

• Hệ thống PCCC: Giữ nước trong đường ống luôn có áp lực, sẵn sàng ứng cứu.

• Nhà máy xử lý nước thải: Ngăn nước thải chảy ngược vào bể lọc khi bơm dừng.

• Hệ thống HVAC: Điều tiết dòng nước lạnh trong các tòa nhà thương mại.

Sai lầm thường gặp khi lựa chọn

Nhiều đơn vị thường mắc phải những lỗi cơ bản như:

1. Chọn sai áp suất PN: Lắp van PN10 vào hệ thống có áp lực đỉnh lên tới 12-15 bar dẫn đến nứt thân van hoặc rò rỉ mặt bích.

2. Lắp sai chiều dòng chảy: Đây là lỗi sơ đẳng nhưng vẫn xảy ra, khiến van bị khóa chặt và máy bơm không thể đẩy nước đi, gây cháy bơm do quá tải.

3. Không tính đến lưu lượng thực tế: Dòng chảy quá mạnh so với thiết kế của van sẽ gây hiện tượng rung đĩa van liên tục, làm mòn trục và hỏng van nhanh chóng.

Hướng dẫn chọn van chuẩn chuyên gia (Checklist)

Để chọn được sản phẩm ưng ý, hãy tuân thủ quy trình 6 bước:

1. Xác định lưu chất: Nước sạch, nước thải, hay nước nóng?

2. Kiểm tra áp suất: Áp lực vận hành và áp lực tối đa của hệ thống là bao nhiêu?

3. Tính lưu lượng: Đảm bảo kích thước DN200 phù hợp với vận tốc dòng chảy yêu cầu.

4. Chọn kiểu van: Lá lật, cánh bướm hay lò xo tùy theo vị trí lắp đứng hay nằm ngang.

5. Chọn vật liệu: Gang cầu cho nước thông thường, Inox cho môi trường khắc nghiệt.

6. Tiêu chuẩn mặt bích: JIS, ANSI, hay BS để khớp với đường ống hiện hữu.

Lưu ý khi lắp đặt: Luôn lắp van theo đúng chiều mũi tên in nổi trên thân. Nên lắp thêm khớp nối chống rung gần van để giảm thiểu chấn động từ máy bơm truyền sang.

FAQ: Câu hỏi thường gặp về van 1 chiều D200

1. Van 1 chiều D200 dùng cho hệ thống nào?

Dùng chủ yếu cho các đường ống chính trong trạm bơm, hệ thống PCCC tòa nhà, nhà máy công nghiệp và mạng lưới cấp thoát nước đô thị.

2. DN200 tương đương bao nhiêu inch?

Kích thước DN200 tương đương với ống 8 inch theo tiêu chuẩn Mỹ (ANSI).

3. Nên chọn van 1 chiều gang hay inox?

Nếu là hệ thống nước sạch, PCCC thông thường, van gang là lựa chọn kinh tế nhất. Nếu dùng cho nước thải có hóa chất hoặc môi trường gần biển, bạn nên chọn van inox để tránh gỉ sét.

4. Van 1 chiều lá lật và lò xo khác nhau thế nào?

Lá lật dùng trọng lượng đĩa van để đóng, thường lắp ngang. Van lò xo dùng lực lò xo, có thể lắp cả đứng và ngang, đồng thời đóng nhanh hơn để chống búa nước.

Kết luận

Van 1 chiều D200 không chỉ đơn thuần là một phụ kiện đường ống, mà là thành phần bảo hiểm vô giá cho sự an toàn của toàn bộ công trình. Một lựa chọn đúng đắn về loại van, áp suất và vật liệu sẽ giúp hệ thống vận hành êm ái, bền bỉ và loại bỏ hoàn toàn nỗi lo về sự cố chảy ngược.
