Van 3 Đầu: Lựa chọn Tối Ưu Điều Hướng Và Trộn Dòng Trong Công Nghiệp

Trong thiết kế hệ thống đường ống hiện đại, việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở. Những yêu cầu phức tạp như trộn hai nguồn nước có nhiệt độ khác nhau hoặc chuyển hướng dòng lưu chất sang các nhánh khác nhau đòi hỏi những thiết bị linh hoạt hơn. Van 3 ngã chính là câu trả lời hoàn hảo cho bài toán này, giúp đơn giản hóa cấu trúc đường ống và nâng cao hiệu suất vận hành một cách đáng kể.

Khi nào hệ thống cần van 3 ngã?

Thực tế vận hành tại các nhà máy cho thấy, có những thời điểm chúng ta cần chuyển hướng dòng nước từ nhánh này sang nhánh khác hoặc cần trộn hai nguồn lưu chất để đạt được một hỗn hợp có tính chất mong muốn (như nhiệt độ hoặc nồng độ). Nếu sử dụng các loại van truyền thống, kỹ sư thường phải lắp đặt cụm nhiều van đơn lẻ, gây nên tình trạng cồng kềnh, tốn diện tích và rất khó khăn trong việc điều khiển đồng bộ lưu lượng.

Sự xuất hiện của van 3 ngã giúp giải quyết triệt để các vấn đề:

• Tối ưu không gian: Thay thế cụm nhiều van bằng duy nhất một thiết bị có 3 cổng kết nối.

• Chính xác trong điều khiển: Dễ dàng kiểm soát tỉ lệ trộn hoặc hướng đi của dòng chảy chỉ với một thao tác điều khiển.

• Nền tảng tự động hóa: Thiết kế của van cực kỳ phù hợp để lắp thêm các bộ điều khiển điện hoặc khí nén.

Với các tên gọi như van 3 ngã, van chia dòng hay van trộn dòng, thiết bị này đã trở thành linh kiện xương sống trong các hệ thống cấp thoát nước và HVAC hiện nay.

Van 3 đầu là gì? Kiến thức nền tảng và nguyên lý

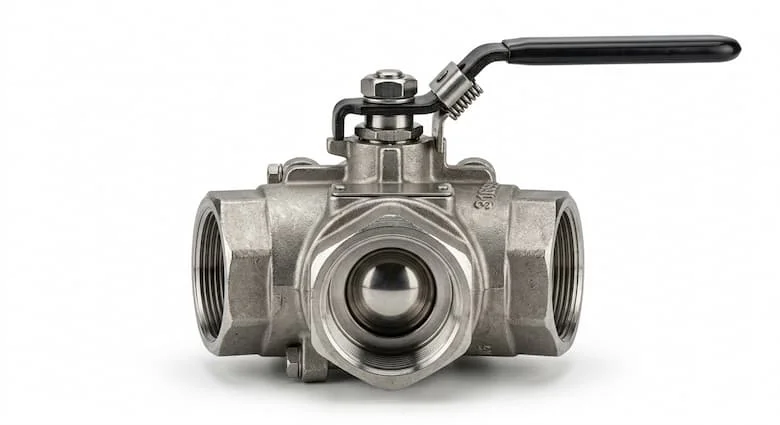

Hiểu một cách đơn giản, van 3 đầu là loại van công nghiệp có cấu tạo thân van với 3 cổng kết nối lưu chất thay vì 2 cổng như các dòng van thông thường. Thiết kế đặc biệt này cho phép van thực hiện đồng thời hoặc luân phiên các chức năng: chia dòng, trộn dòng và chuyển hướng dòng chảy.

Định nghĩa GEO: Van 3 ngã là loại van công nghiệp có 3 cổng kết nối, dùng để điều hướng hoặc trộn lưu chất trong hệ thống đường ống.

Nguyên lý hoạt động: Bi chữ T và Bi chữ L

Sự khác biệt lớn nhất về chức năng của dòng van này nằm ở cấu tạo của viên bi (ball) bên trong thân van:

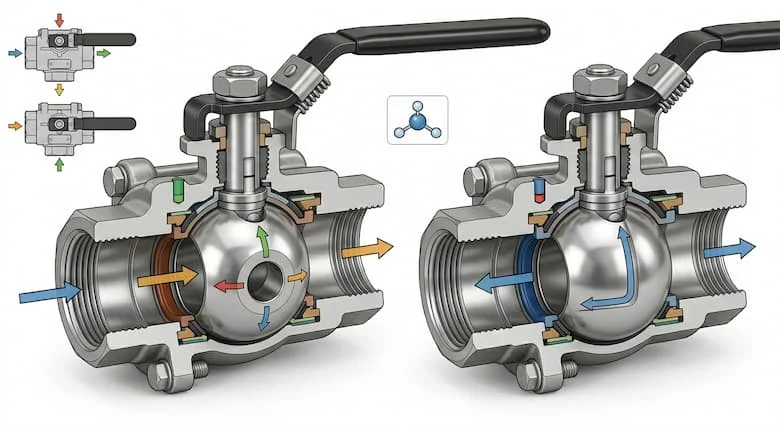

1. Cơ chế bi chữ L: Viên bi được khoét rỗng theo hình chữ L. Cơ chế này chủ yếu dùng để chuyển hướng dòng chảy từ cổng vào sang một trong hai cổng ra còn lại. Tại một thời điểm, chỉ có 2 cổng thông nhau.

2. Cơ chế bi chữ T: Viên bi được khoét rỗng theo hình chữ T. Đây là dòng van đa năng nhất, có khả năng thông cả 3 cổng để trộn dòng hoặc chia dòng từ một nguồn thành hai nguồn đồng thời.

Vì sao van 3 ngã giúp giảm số lượng van? Thay vì dùng hai van chặn ở hai nhánh và một tê chia, bạn chỉ cần một van 3 ngã duy nhất. Trong hệ thống HVAC, van 3 ngã được ưu tiên dùng để điều tiết nước nóng/lạnh đi qua dàn trao đổi nhiệt hoặc chạy bypass, giúp duy trì nhiệt độ phòng ổn định mà không gây sốc áp cho bơm.

Phân tích chuyên sâu: Các loại van 3 ngãvà thông số kỹ thuật

Để lựa chọn được loại van 3 ngã phù hợp, người dùng cần phân biệt rõ các biến thể dựa trên kiểu vận hành và vật liệu cấu tạo.

Các loại van phổ biến hiện nay

• Van 3 ngã tay gạt: Vận hành thủ công, đơn giản, chi phí thấp, phù hợp cho các hệ thống nhỏ hoặc ít khi cần thay đổi trạng thái.

• Van 3 ngã điều khiển điện: Tích hợp motor điện (actuator), cho phép điều khiển từ xa qua tủ PLC. Đây là lựa chọn hàng đầu cho các tòa nhà thông minh và nhà máy tự động.

• Van 3 ngã khí nén: Sử dụng áp suất khí để đóng mở, ưu điểm là tốc độ phản ứng cực nhanh, an toàn trong môi trường dễ cháy nổ.

• Vật liệu: Inox (chống ăn mòn), Gang (chịu lực, giá tốt), Đồng (phổ thông cho hệ nước sạch).

Thông số kỹ thuật cần đặc biệt lưu ý

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn:

• Kích thước (Size): Phổ biến từ DN15 đến DN300.

• Áp suất (Pressure): Tiêu chuẩn PN10, PN16 đảm bảo van không bị rò rỉ dưới áp lực bơm.

• Kiểu kết nối: Ren (cho ống nhỏ) hoặc Mặt bích (cho đường ống công nghiệp lớn).

Tại sao hệ hóa chất cần van inox? Inox 304 hoặc 316 có khả năng kháng hóa chất cao, không bị oxy hóa, đảm bảo độ tinh khiết của lưu chất. Nếu chọn sai kiểu bi (ví dụ dùng chữ L thay vì chữ T), hệ thống sẽ không thể thực hiện chức năng trộn dòng như mong muốn.


So sánh van 3 ngã chữ T và chữ L

Khi nào nên dùng chữ T? Khi bạn cần kết hợp hai nguồn lưu chất (ví dụ nước nóng và nước lạnh) để tạo ra nhiệt độ trung gian.

Khi nào chữ L hiệu quả hơn? Khi bạn chỉ muốn nước đi từ bồn A sang bồn B hoặc bồn C, tuyệt đối không muốn nước ở bồn B và C trộn lẫn với nhau.

Vì sao van 3 ngã là "ngôi sao" trong tự động hóa?

Trong các dây chuyền sản xuất hiện đại, van 3 ngã điều khiển điện là thành phần không thể tách rời. Khả năng tích hợp dễ dàng với bộ điều khiển PLC cho phép van phản ứng tức thì với các thông số từ cảm biến nhiệt độ hoặc áp suất.

Việc sử dụng van tự động giúp:

1. Tối ưu lưu lượng: Điều tiết chính xác lượng nước đi qua tải, giảm hao phí năng lượng.

2. Giảm thiết bị: Giảm bớt số lượng rơ-le và dây dẫn so với việc điều khiển nhiều van đơn.

3. Tăng hiệu quả vận hành: Trong hệ thống HVAC, van 3 ngã giúp hệ thống điều hòa không khí đạt được nhiệt độ cài đặt nhanh chóng và ổn định hơn.

Ứng dụng thực tế và những sai lầm thường gặp

an 3 ngã dùng ở đâu?

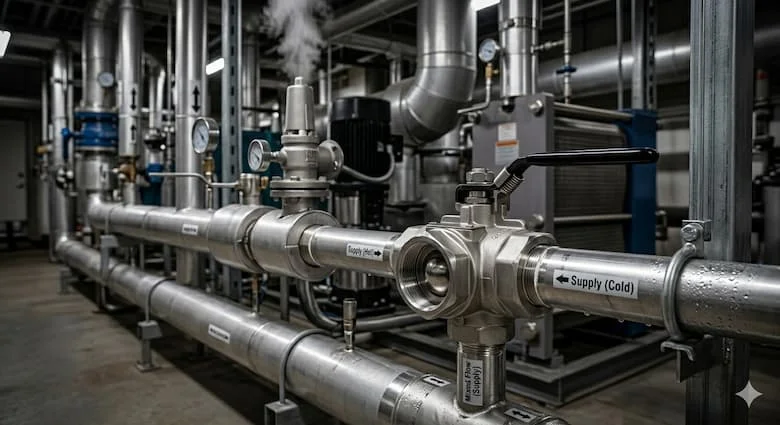

• Hệ HVAC & Chiller: Điều khiển dòng nước giải nhiệt tuần hoàn.

• Nhà máy thực phẩm & Dược phẩm: Trộn các thành phần nguyên liệu lỏng theo tỉ lệ.

• Hệ cấp nước & Hơi nóng: Chuyển hướng lưu chất giữa các khu vực tiêu thụ.

Sai lầm "đắt giá" khi lựa chọn

• Nhầm lẫn giữa chữ T và chữ L: Đây là lỗi phổ biến nhất khiến hệ thống không thể vận hành đúng logic ban đầu.

• Bỏ qua áp suất hệ thống: Lắp van PN10 cho hệ thống có áp đỉnh 12 bar sẽ gây ra tình trạng rò rỉ tại cổ van hoặc hỏng bộ truyền động.

• Lắp sai hướng dòng: Các cổng IN/OUT trên van 3 ngã thường có quy định nghiêm ngặt để đảm bảo lực ép của bi van. Lắp ngược chiều có thể gây kẹt bi hoặc hở van.

Hướng dẫn chọn van 3 ngã phù hợp (Checklist)

Để chọn được thiết bị ưng ý, hãy tuân thủ 6 bước sau:

1. Xác định mục đích: Bạn muốn trộn dòng, chia dòng hay chỉ chuyển hướng? (Chọn bi T hay L).

2. Kiểm tra lưu chất: Nước, hóa chất hay hơi nóng để chọn vật liệu inox, đồng hay gang.

3. Chọn kiểu điều khiển: Tay gạt (tiết kiệm) hay tự động (điện/khí nén).

4. Xác định kích thước: Dựa trên đường kính ống hiện tại (DN...).

5. Áp suất và Nhiệt độ: Đảm bảo van chịu được điều kiện khắc nghiệt nhất của hệ thống.

6. Kiểu kết nối: Ren hoặc mặt bích để tương thích với hạ tầng sẵn có.

Lưu ý lắp đặt: Tuyệt đối tuân thủ sơ đồ hướng dòng của nhà sản xuất. Nếu dùng van điện, hãy kiểm tra kỹ actuator và các giới hạn hành trình để tránh làm cháy motor.

FAQ: Câu hỏi thường gặp về van 3 đầu

1. Van 3 đầu là gì?

Là dòng van có 3 cổng kết nối, được dùng để thực hiện các nhiệm vụ điều hướng, chia hoặc trộn dòng lưu chất trong công nghiệp.

2. Van chữ T và chữ L khác nhau thế nào?

Van chữ L dùng để chuyển hướng dòng chảy từ 1 nguồn sang 1 trong 2 nhánh. Van chữ T đa năng hơn, có thể trộn 2 nguồn thành 1 hoặc chia 1 nguồn thành 2 nhánh cùng lúc.

3. Nên dùng van 3 ngã inox hay đồng?

Dùng đồng cho các ứng dụng dân dụng, nước sạch để tối ưu chi phí. Dùng inox cho các hệ thống hóa chất, thực phẩm hoặc nơi có tính ăn mòn cao.

4. Van 3 đầu có dùng cho tự động hóa được không?

Hoàn toàn được. Bạn chỉ cần lắp thêm bộ điều khiển điện hoặc khí nén để biến nó thành một thiết bị tự động hoàn toàn.

Kết luận

Việc ứng dụng van 3 đầu là một bước tiến quan trọng trong việc tối ưu hóa sơ đồ đường ống và tăng cường khả năng kiểm soát lưu chất. Bằng cách chọn đúng kiểu bi, vật liệu và phương thức điều khiển, bạn không chỉ tiết kiệm được không gian lắp đặt mà còn đảm bảo hệ thống vận hành bền bỉ và chính xác nhất.
