Cấu Tạo Van Khóa Nước: Kiến Thức Chuyên Sâu Để Vận Hành Hệ Thống Bền Bỉ

Trong thực tế vận hành hệ thống cấp thoát nước, không ít người gặp phải các tình huống thực tế trớ trêu như van bị rò rỉ dù đã khóa chặt, tay khóa bị kẹt không thể xoay chuyển, hoặc tình trạng đóng mở không kín gây thất thoát nước nghiêm trọng. Những sự cố này thường bắt nguồn từ một vấn đề phổ biến: người dùng không hiểu cấu tạo van khóa nước nên gặp khó khăn trong việc sửa chữa hoặc chọn sai loại van cho hệ thống ngay từ bước đầu lắp đặt.

Việc nắm rõ cấu tạo giúp bạn không chỉ xử lý nhanh các hỏng hóc mà còn biết cách bảo trì để sử dụng van hiệu quả và bền hơn. Khi hiểu được sự phối hợp giữa các bộ phận như bi van, trục và gioăng, bạn sẽ đưa ra quyết định mua sắm chính xác, tối ưu hóa chi phí và đảm bảo an toàn cho toàn bộ công trình. Bài viết này sẽ phân tích chi tiết về cấu tạo van nước, đặc biệt là cấu tạo van bi và các bộ phận van khóa nước quan trọng nhất hiện nay.

Van khóa nước là gì?

Van khóa nước là thiết bị cơ khí dùng để kiểm soát dòng chảy trong hệ thống cấp thoát nước bằng cơ chế đóng hoặc mở lưu chất. Đây là thành phần cốt lõi trong bất kỳ mạng lưới đường ống nào, đảm nhận nhiệm vụ kiểm soát lưu lượng và ngắt dòng nước khi cần thiết để phục vụ bảo trì hoặc thay thế thiết bị phía sau.

Trong ngôn ngữ đời thường, thiết bị này còn có các tên gọi khác như van nước hoặc water shut off valve. Dù ở quy mô gia đình hay nhà máy công nghiệp, vai trò của van khóa vẫn không đổi: ngăn chặn hoặc cho phép nước lưu thông một cách an toàn và kín khít.

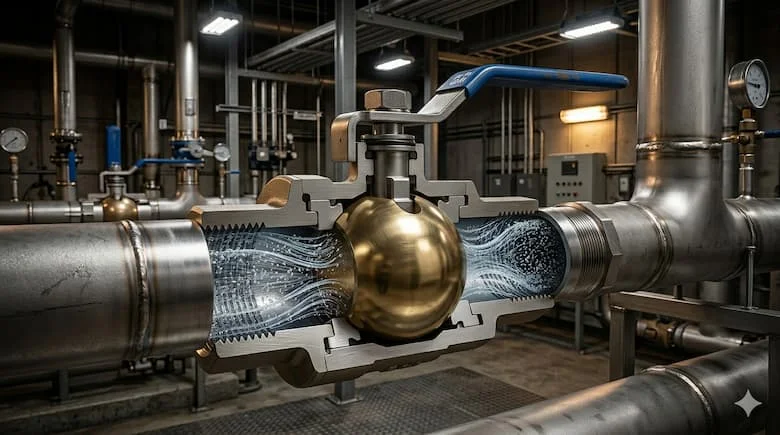

Nguyên lý hoạt động của van khóa nước

Hầu hết các loại van hiện nay hoạt động dựa trên cơ chế xoay hoặc nâng hạ các bộ phận bên trong để đóng/mở dòng lưu chất. Tùy vào thiết kế, van sẽ sử dụng các vật thể chặn khác nhau như bi van, đĩa van kết hợp với sự truyền động của trục van.

Vì sao van bi đóng mở nhanh? Do thiết kế bi van chỉ cần xoay một góc 90 độ để chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Ngược lại, tại sao van cầu điều tiết tốt hơn? Cấu tạo của van cầu bắt buộc dòng nước đi qua một vách ngăn uốn lượn, cho phép người dùng nâng hoặc hạ đĩa van một cách từ từ, giúp kiểm soát lưu lượng cực kỳ chính xác mà không gây ra hiện tượng búa nước.

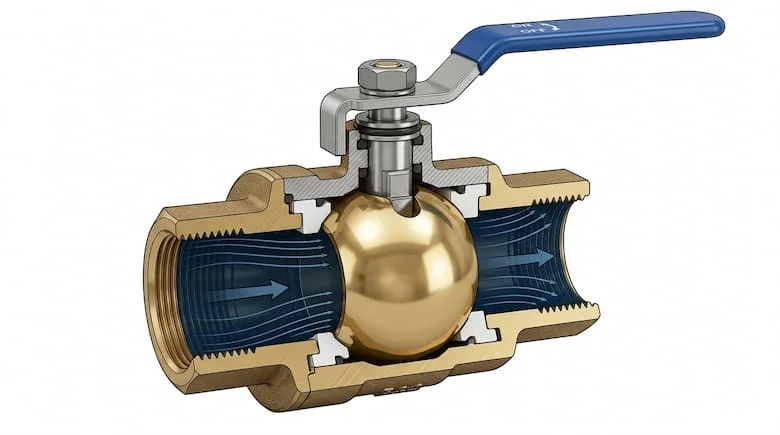

Cấu tạo van khóa nước gồm những bộ phận nào?

Một chiếc van tiêu chuẩn thường được cấu thành từ 6 bộ phận chính sau:

1. Thân van: Là phần vỏ ngoài cùng, có nhiệm vụ chứa và bảo vệ các chi tiết bên trong, đồng thời chịu áp lực trực tiếp từ dòng chảy.

2. Đĩa van hoặc bi van: Bộ phận quan trọng nhất, trực tiếp đóng mở dòng chảy. Tùy loại van mà nó có hình dạng tròn (bi) hoặc phẳng (đĩa).

3. Trục van: Đóng vai trò là "cầu nối" truyền lực từ tay quay/tay gạt xuống đĩa van hoặc bi van để điều khiển chúng.

4. Gioăng làm kín: Thường làm từ cao su EPDM hoặc PTFE (Teflon), có chức năng chống rò rỉ nước ra ngoài tại các vị trí tiếp nối.

5. Tay gạt hoặc vô lăng: Bộ phận điều khiển nằm ngoài van để người dùng thao tác bằng tay.

6. Nắp van: Phần phía trên thân van, dùng để cố định và bảo vệ cơ cấu vận hành bên trong, dễ dàng tháo rời khi cần bảo trì.

Chức năng của từng bộ phận trong van khóa nước

Mỗi bộ phận trong cấu tạo van khóa nước đều có vai trò riêng biệt để tạo nên sự thống nhất cho thiết bị. Thân van chịu áp lực chính từ hệ thống, do đó vật liệu thân thường phải rất cứng cáp. Gioăng giúp làm kín hoàn toàn các khe hở, ngăn chặn nước thấm qua trục van. Trục van truyền động lực xoắn từ tay gạt xuống bi van, và chính bi van quyết định tốc độ đóng mở cũng như khả năng chịu mài mòn của van.

Giải thích chuyên sâu:

• Vì sao gioăng dễ hỏng? Do tiếp xúc lâu ngày với hóa chất trong nước hoặc sự ma sát liên tục khi đóng mở khiến gioăng bị chai cứng hoặc rách.

• Tại sao thân inox bền hơn nhựa? Inox có khả năng chịu nhiệt cao, chống tia UV và va đập tốt hơn hẳn nhựa vốn dễ giòn vỡ.

• Vì sao bi van ảnh hưởng lưu lượng? Nếu lỗ khoét trên bi van nhỏ hơn đường kính ống, nó sẽ tạo ra lực cản, làm giảm áp suất và lưu lượng nước đi qua.

Các loại van khóa nước phổ biến hiện nay

Dựa trên cấu tạo và ứng dụng, thị trường hiện nay phân chia thành các dòng van chính:

• Van bi: Thiết kế nhỏ gọn, đóng mở nhanh, rất phổ biến trong gia đình.

• Van cổng: Thích hợp cho đường ống thẳng, cung cấp lưu lượng lớn mà không gây sụt áp.

• Van cầu: Chuyên dùng cho mục đích điều tiết tốt lưu lượng nước.

• Van bướm: Dùng cho đường ống kích thước lớn, vận hành nhẹ nhàng.

• Van nhựa: Giá rẻ, phù hợp cho nước sinh hoạt và tưới tiêu đơn giản.

• Van inox: Chống ăn mòn tuyệt vời, dùng trong môi trường hóa chất hoặc nước mặn.

So sánh cấu tạo van bi và van cổng

Phân tích: Bạn nên dùng van bi khi cần thao tác ngắt nước tức thời hoặc ở những vị trí không gian hẹp. Ngược lại, nên dùng van cổng cho các đường ống nước chính ở công trình, nơi van ít khi phải đóng mở nhưng yêu cầu dòng chảy đi qua phải đạt công suất tối đa.

Van khóa nước được dùng ở đâu?

Ứng dụng của van khóa nước hiện diện trong mọi ngóc ngách của đời sống và sản xuất:

• Hệ cấp nước dân dụng: Van tổng gia đình, van vòi chậu rửa.

• Nhà máy công nghiệp: Kiểm soát nguồn nước sản xuất, dây chuyền thực phẩm.

• Hệ HVAC & Chiller: Điều phối nước giải nhiệt trong tòa nhà.

• Đường ống PCCC: Đảm bảo nguồn nước sẵn sàng khi có hỏa hoạn.

• Hệ xử lý nước: Trong các nhà máy lọc nước thải, nước sạch.

Case thực tế: Trong việc khóa nước tổng gia đình, một chiếc van bi đồng chất lượng cao giúp bạn an tâm khi đi xa. Trong khi đó, việc điều khiển nước công nghiệp thường đòi hỏi các dòng van bướm hoặc van cổng mặt bích để chịu được áp suất cực lớn của máy bơm.

Sai lầm thường gặp khi sử dụng van khóa nước

1. Chọn sai vật liệu: Dùng van nhựa cho đường ống nước nóng khiến van bị biến dạng, gây nhanh ăn mòn và hư hỏng.

2. Không bảo trì gioăng: Việc bỏ qua kiểm tra gioăng định kỳ là nguyên nhân chính dẫn đến rò rỉ nước âm thầm sau vách tường.

3. Đóng mở quá mạnh: Dùng kìm hoặc lực quá tay tác động vào tay gạt có thể gây gãy tay van hoặc cong trục.

4. Lắp sai chiều dòng: Một số loại van một chiều hoặc van cầu có chiều hướng đi của nước, lắp ngược sẽ làm giảm hiệu quả vận hành hoặc chặn đứng dòng chảy.

Cách chọn van khóa nước phù hợp

Để hệ thống hoạt động trơn tru, hãy tuân theo checklist 6 bước sau:

• Bước 1: Xác định loại lưu chất (nước sạch, nước thải, nước nóng hay hóa chất).

• Bước 2: Kiểm tra áp suất thực tế của hệ thống để chọn van có chỉ số PN tương ứng.

• Bước 3: Chọn vật liệu: Đồng cho nước dân dụng, Inox cho công nghiệp, Nhựa cho tưới tiêu.

• Bước 4: Chọn kiểu van phù hợp với mục đích (đóng mở nhanh hay điều tiết).

• Bước 5: Kiểm tra kích thước đường ống (DN15, DN20, DN50...).

• Bước 6: Ưu tiên tiêu chuẩn kết nối (ren hay mặt bích) để lắp đặt dễ dàng.

Lưu ý khi lắp đặt và bảo trì van

Khi lắp đặt, quy tắc vàng là không siết quá lực vào các mối nối ren để tránh làm nứt thân van. Người vận hành nên kiểm tra gioăng định kỳ mỗi 6-12 tháng và thường xuyên vệ sinh cặn bẩn bám trong lòng van để tránh kẹt đĩa. Đừng quên bảo trì tay quay/tay gạt bằng cách bôi một ít mỡ bò để thao tác luôn nhẹ nhàng. Một tip chuyên môn: Hãy luôn dùng inox cho môi trường ăn mòn và dùng van bi cho đóng mở nhanh để đạt hiệu suất tối ưu nhất.

Câu hỏi thường gặp về cấu tạo van khóa nước (FAQ)

1. Cấu tạo van khóa nước gồm những bộ phận nào?

Gồm 6 bộ phận chính: Thân van, đĩa/bi van, trục van, gioăng làm kín, nắp van và bộ phận điều khiển (tay gạt/vô lăng).

2. Bi van có chức năng gì?

Bi van đóng vai trò là vật cản chính, nó xoay để mở thông hoặc chặn đứng dòng nước đi qua lòng van.

3. Vì sao van nước bị rò rỉ?

Nguyên nhân chủ yếu là do gioăng làm kín bị lão hóa, rách hoặc do thân van bị ăn mòn tạo ra các khe hở li ti.

4. Van bi và van cổng khác nhau thế nào?

Van bi đóng mở nhanh bằng cách xoay viên bi, trong khi van cổng đóng mở chậm bằng cách nâng hạ đĩa van theo chiều dọc.

5. Nên chọn van đồng hay inox?

Van đồng bền và rẻ cho nước sạch sinh hoạt. Van inox đắt hơn nhưng cần thiết cho môi trường có độ kiềm, acid hoặc nước mặn.

Kết luận

Việc hiểu rõ cấu tạo van khóa nước là chìa khóa giúp bạn chọn đúng loại van cho từng vị trí lắp đặt, từ đó tăng tuổi thọ hệ thống và giảm lỗi vận hành đáng tiếc. Hãy nhớ rằng, sự kết hợp hoàn hảo giữa vật liệu, kiểu van và gioăng làm kín sẽ giúp hệ thống của bạn hoạt động ổn định và an toàn hơn bao giờ hết.
