Cùm Omega 60: Giải Pháp Đột Phá Để Cố Định Và Bảo Vệ Hệ Thống Đường Ống

Trong thi công cơ điện (M&E) và lắp đặt hạ tầng, chúng ta thường tập trung vào các thiết bị lớn như máy bơm, chiller hay bồn chứa mà đôi khi quên mất những linh kiện nhỏ bé nhưng đóng vai trò "xương sống". Hãy tưởng tượng một hệ thống ống nước hoặc ống gió phi 60 đang vận hành với áp lực lớn. Nếu không được cố định chắc chắn, hiện tượng rung lắc, xê dịch sẽ xảy ra liên tục, dẫn đến nguy cơ rò rỉ, nứt vỡ mối nối hoặc gây ra những tiếng ồn khó chịu làm giảm chất lượng công trình. Để giải quyết triệt để vấn đề này, cùm omega 60 chính là giải pháp kỹ thuật đơn giản, tối ưu và cực kỳ quan trọng mà mọi kỹ sư, nhà thầu đều cần chú trọng.

Đai ôm ống omega 60 là gì? Định nghĩa và cấu tạo chi tiết

Cùm omega 60 (hay còn gọi là đai ôm ống omega 60) là loại linh kiện cơ khí có hình dáng mô phỏng chữ cái Hy Lạp Omega ($\Omega$ ). Thiết bị này được thiết kế chuyên dụng để ôm sát và cố định các loại ống có đường kính danh nghĩa 60mm (thường gọi là ống phi 60) vào bề mặt tường, sàn bê tông hoặc hệ thống giá đỡ thanh treo.

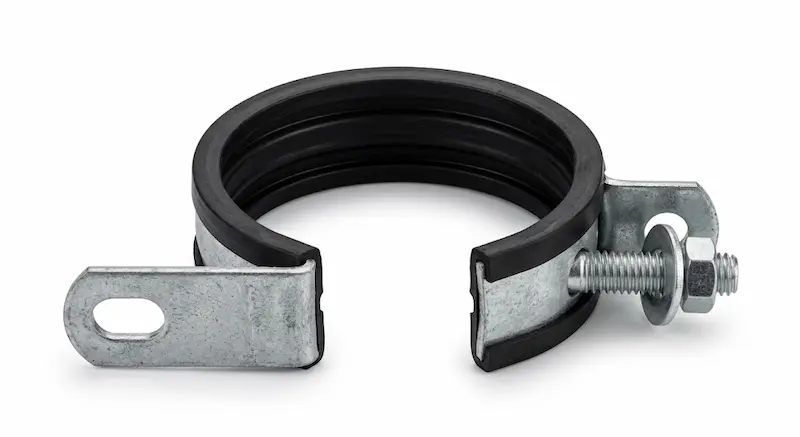

Về mặt cấu tạo, một bộ cùm omega chuẩn thường bao gồm các thành phần:

• Thân cùm: Được làm từ các dải kim loại cán mỏng (thép mạ kẽm hoặc Inox) có độ đàn hồi và chịu lực tốt. Hai đầu cùm được dập lỗ để bắt vít hoặc bulong.

• Lớp đệm cao su (tùy chọn): Đây là thành phần cực kỳ quan trọng để giảm chấn, ngăn chặn sự ma sát trực tiếp giữa kim loại và ống, giúp bảo vệ bề mặt ống nhựa hoặc ống đồng.

• Phụ kiện đi kèm: Thường là bulong, đai ốc hoặc vít nở để siết chặt thân cùm vào giá đỡ.

Nguyên lý hoạt động và giá trị cốt lõi trong thi công

Nguyên lý hoạt động của đai ôm ống omega 60 dựa trên cơ chế nén và phân tán lực đồng tâm. Khi ta siết bulong ở hai đầu cánh cùm, phần thân hình tròn sẽ thu hẹp lại, ôm chặt lấy chu vi ống. Lực ép này được phân bổ đều xung quanh bề mặt ống, giúp ống không bị trượt theo chiều dọc hoặc rung theo chiều ngang khi dòng lưu chất bên trong chuyển động.

Giá trị cốt lõi mà sản phẩm này mang lại bao gồm:

1. Ổn định cấu trúc: Giữ cho hệ thống đường ống luôn đi đúng lộ trình thiết kế.

2. Giảm rung hiệu quả: Đặc biệt là các dòng cùm có lót cao su EPDM, giúp triệt tiêu rung động từ máy bơm truyền sang ống.

3. An toàn kỹ thuật: Ngăn chặn tình trạng rơi rụng ống do tác động của ngoại lực hoặc sự thay đổi nhiệt độ gây giãn nở.

Phân loại cùm omega 60 phổ biến trên thị trường

Không phải mọi loại đai ôm ống omega 60 đều có tính năng giống nhau. Tùy vào môi trường lắp đặt và yêu cầu tải trọng, chúng ta phân loại như sau:

Theo chất liệu cấu tạo

• Thép mạ kẽm điện phân: Đây là loại phổ thông nhất, giá thành rẻ, bề mặt sáng bóng, phù hợp cho các hệ thống trong nhà hoặc môi trường khô ráo.

• Thép mạ kẽm nhúng nóng: Có lớp mạ dày hơn, khả năng chống gỉ tốt, thường dùng cho các công trình ngoài trời hoặc gần biển.

• Inox (201, 304, 316): Cùm omega inox 304 là lựa chọn hàng đầu cho các nhà máy thực phẩm, hóa chất hoặc môi trường cực kỳ khắc nghiệt nhờ khả năng chống ăn mòn hóa học tuyệt đối.

Theo thiết kế tính năng

• Cùm omega có đệm cao su: Ưu tiên dùng cho ống nhựa PVC, ống PPR hoặc ống đồng để tránh trầy xước và giảm ồn.

• Cùm omega không đệm: Dùng cho ống thép cứng hoặc các vị trí yêu cầu cố định cứng nhắc, không cần giảm chấn.

• Loại tăng cứng (Heavy Duty): Có độ dày thép lớn hơn (từ 2mm trở lên), dùng cho các hệ thống ống tải trọng nặng.

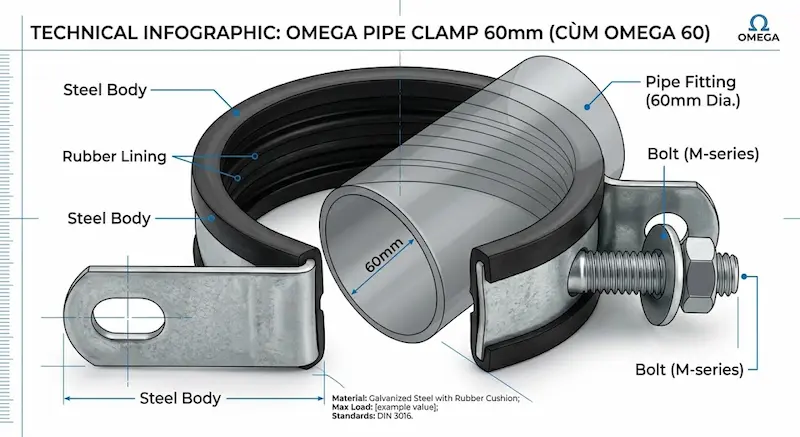

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn đai ôm ống omega 60, kỹ sư cần đặc biệt quan tâm đến các thông số sau để đảm bảo tính tương thích:

• Đường kính ôm: Chuẩn phi 60mm.

• Độ dày vật liệu: Dao động từ 1.2mm đến 3.0mm tùy thuộc vào tải trọng treo.

• Bản rộng của cùm: Thường từ 20mm đến 40mm.

• Kích thước lỗ bắt vít: Phổ biến là lỗ M8 hoặc M10 để phù hợp với các loại ty ren và vít nở tiêu chuẩn.

Lưu ý chuyên gia: Việc chọn sai độ dày thép có thể dẫn đến hiện tượng cùm bị biến dạng (vênh) khi siết quá lực, làm mất đi khả năng giữ ống an toàn.

So sánh đai ôm ống omega 60 với các loại cùm treo khác

Nhiều người thường nhầm lẫn giữa cùm omega với cùm U (U-bolt) hay cùm treo (Clevis Hanger). Tuy nhiên, đai ôm ống omega 60 có những đặc tính riêng biệt:

Kết luận: Nếu bạn cần một giải pháp cố định ống đi dọc tường hoặc đi trên sàn nhà với yêu cầu độ ổn định tuyệt đối và tiết kiệm không gian, omega 60 là lựa chọn không thể thay thế.

Tại sao phải dùng đúng loại đai ôm ống omega 60 chính hãng?

Việc sử dụng các loại cùm kém chất lượng hoặc sai quy cách thường dẫn đến những hậu quả nghiêm trọng:

1. Sai kích thước: Nếu cùm quá rộng, ống sẽ bị lắc; nếu quá chật, cùm sẽ bóp méo thành ống (đặc biệt nguy hiểm với ống nhựa chịu nhiệt).

2. Sai vật liệu: Sử dụng cùm thép mạ kém chất lượng ở môi trường ẩm ướt sẽ khiến cùm bị gỉ sét chỉ sau vài tháng, dẫn đến đứt gãy và rơi ống.

3. Sai tải trọng: Một hệ thống ống chứa đầy nước có trọng lượng rất lớn. Nếu cùm quá mỏng, nó sẽ bị choãi ra dưới tác động của trọng lực, gây nguy cơ tai nạn lao động.

Ứng dụng thực tế của đai ôm ống omega 60

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống HVAC: Cố định đường ống dẫn gas máy lạnh, ống thoát nước ngưng.

• Hệ thống PCCC: Giữ các đường ống nhánh phi 60 dẫn nước đến đầu phun sprinkler.

• Cấp thoát nước dân dụng: Cố định trục ống thoát nước mưa, thoát nước thải trong các tòa nhà cao tầng.

• Điện công nghiệp: Dùng làm kẹp cố định ống thép luồn dây điện (EMT/IMC).

Những sai lầm thường gặp khi sử dụng

• Dùng sai đường kính: Nhiều thợ lắp đặt tận dụng cùm phi 50 hoặc phi 70 để ép cho ống 60. Điều này làm hỏng kết cấu cơ khí của cùm và giảm lực giữ.

• Bỏ qua đệm cao su: Tại các vị trí gần máy bơm, việc thiếu đệm cao su sẽ khiến rung động truyền trực tiếp vào kết cấu tường, gây ra tiếng ù khó chịu trong tòa nhà.

Checklist hướng dẫn chọn mua và lắp đặt chuẩn kỹ thuật

Cách chọn cùm đúng tiêu chuẩn

• Xác định môi trường: Trong nhà (mạ kẽm), ngoài trời/hóa chất (inox 304).

• Kiểm tra đường kính: Đảm bảo là phi 60 (không nhầm với phi 63 của ống HDPE).

• Độ dày: Chọn độ dày tối thiểu 1.5mm cho các hệ thống áp lực cao.

• Nguồn gốc: Ưu tiên hàng có chứng chỉ xuất xưởng (CO/CQ).

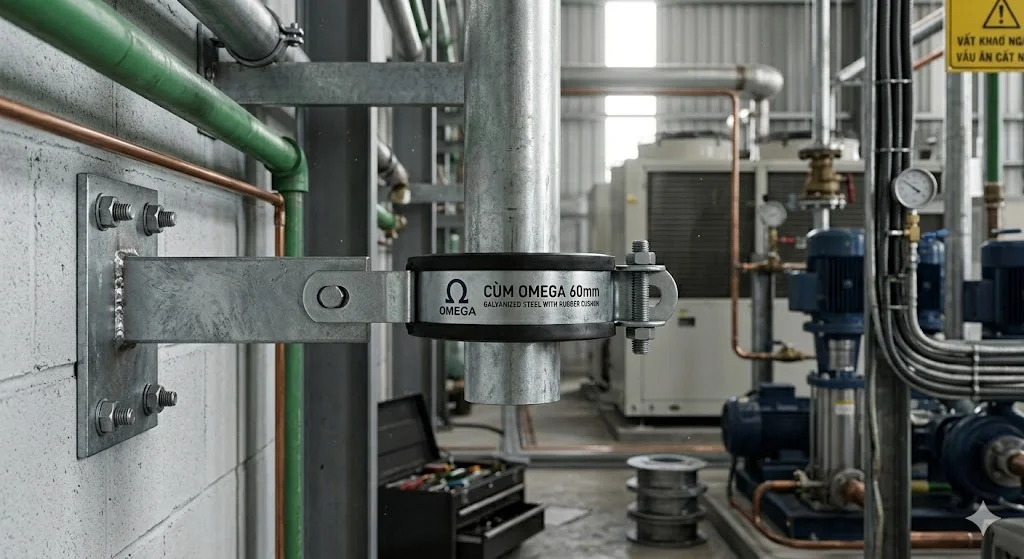

Quy trình lắp đặt 4 bước

1. Vạch tuyến: Xác định vị trí đặt cùm trên tường/giá đỡ sao cho ống thẳng hàng.

2. Khoan và đóng nở: Sử dụng vít nở nhựa hoặc nở thép phù hợp với tải trọng.

3. Đặt ống và ốp cùm: Đưa ống vào vị trí, ốp cùm omega lên trên.

4. Siết lực: Siết bulong/vít đều hai bên. Lưu ý: Siết vừa đủ để cùm ôm chặt ống, tránh siết quá tay làm biến dạng cùm hoặc vỡ tai cùm.

FAQ: Câu hỏi thường gặp về đai ôm ống omega 60

1. Cùm omega 60 thực tế dùng cho ống có đường kính bao nhiêu?

Sản phẩm thiết kế chính xác cho các loại ống có đường kính ngoài (Outer Diameter) xấp xỉ 60mm, bao gồm ống nhựa PVC phi 60, ống thép DN50 (2 inch).

2. Có thể dùng đai ôm ống omega 60 cho ống inox không?

Có, nhưng khuyến khích dùng cùm chất liệu inox 304 đồng bộ để tránh hiện tượng ăn mòn điện hóa giữa hai loại kim loại khác nhau.

3. Khoảng cách lắp đặt giữa hai cùm omega là bao nhiêu?

Thông thường, đối với ống đi ngang, khoảng cách tiêu chuẩn là 1.5m - 2m/cùm để đảm bảo ống không bị võng.

4. Cùm omega có thể tái sử dụng không?

Có thể tái sử dụng nếu thân cùm chưa bị han gỉ nặng hoặc chưa bị biến dạng cơ học trong quá trình tháo dỡ.

Kết luận

Dù chỉ là một chi tiết nhỏ bé trong tổng thể hệ thống cơ điện đồ sộ, nhưng cùm omega 60 chính là "mắt xích" quan trọng quyết định đến sự bền vững, công năng và tính thẩm mỹ của toàn bộ hệ thống đường ống. Một sai sót nhỏ trong việc lựa chọn loại cùm kém chất lượng hay lắp đặt sai quy cách cũng có thể dẫn đến những hệ lụy nghiêm trọng như rung lắc gây tiếng ồn, rò rỉ tại các mối nối, hay thậm chí là sụt lún hệ thống ống theo thời gian.
