SDNR Valve: Phương Án 2 Trong 1 Cho Hệ Thống Hơi Và Chống Hồi Lưu Hiệu Quả

Trong vận hành thực tế tại các nhà máy nhiệt điện hay hệ thống lò hơi, hiện tượng dòng lưu chất chảy ngược gây hỏng bơm là một trong những rủi ro kỹ thuật nghiêm trọng nhất. Khi áp suất phía sau van đột ngột lớn hơn phía trước, dòng hơi nóng hoặc nước cấp sẽ dội ngược lại, phá hủy cánh bơm và khiến hệ thống hơi bị mất an toàn.

Vấn đề phổ biến hiện nay là nhiều đơn vị vận hành vẫn dùng nhiều van riêng lẻ (một van cửa và một van một chiều lắp nối tiếp) để giải quyết bài toán này. Tuy nhiên, cách làm này gây tốn diện tích, tăng chi phí lắp đặt và thường khó kiểm soát lưu chất một cách linh hoạt. Van SDNR (Screw Down Non Return Valve) ra đời như một giải pháp kết hợp khóa dòng và chống hồi lưu hiệu quả trên cùng một thân van. Các tên gọi như stop check valve, van SDNR, hay van chống chảy ngược hơi nóng đều ám chỉ thiết bị thông minh này, giúp tối ưu hóa không gian và bảo vệ tối đa cho các thiết bị quan trọng trong hệ thống.

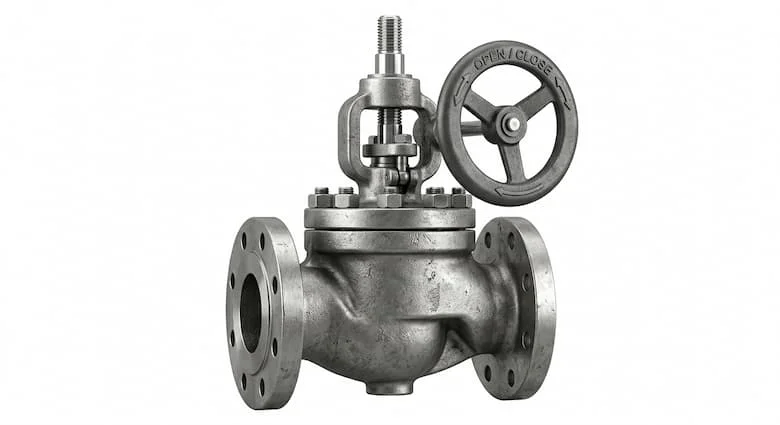

SDNR valve là gì?

SDNR là viết tắt của cụm từ tiếng Anh: Screw Down Non Return Valve . Đây là một loại van đặc biệt được thiết kế để thực hiện song song hai chức năng: vừa là van khóa (stop valve) vừa là van một chiều (non-return valve). Thiết bị này cho phép người vận hành đóng chặt dòng chảy bằng tay quay khi cần thiết, đồng thời tự động ngăn chặn dòng chảy ngược khi van đang ở trạng thái mở.

Trong giới kỹ thuật công nghiệp, nó còn có tên gọi khác phổ biến là stop check valve hoặc van một chiều có khóa. Van SDNR là loại van kết hợp giữa van khóa và van một chiều, cho phép kiểm soát dòng lưu chất đồng thời ngăn dòng chảy ngược trong hệ thống một cách chủ động. Chính cấu tạo "lai" này đã giúp nó trở thành linh kiện ưu tiên hàng đầu trong các sơ đồ đường ống hơi bão hòa và nước cấp lò hơi hiện đại.

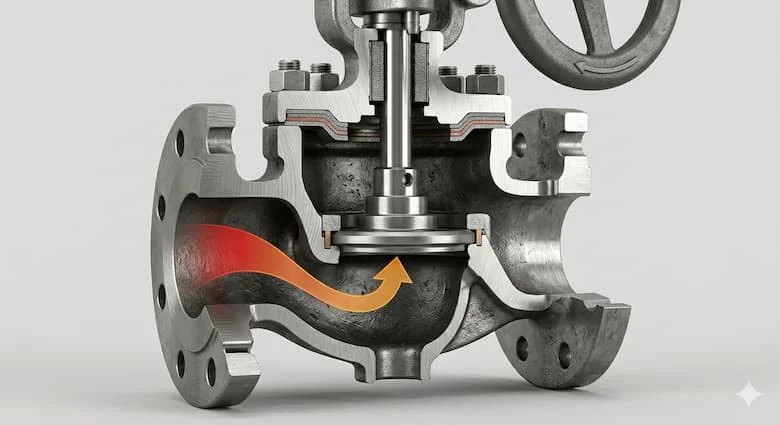

Nguyên lý hoạt động của Van SDNR

Sự kỳ diệu của van SDNR nằm ở thiết kế đĩa van không được gắn chặt vào trục van (stem).

• Khi dòng chảy thuận: Áp suất lưu chất đẩy đĩa van nâng lên, cho phép dòng chảy đi qua (giống như van một chiều).

• Khi chảy ngược: Trọng lượng đĩa và áp suất ngược sẽ đẩy đĩa tự động hạ xuống, chặn kín dòng chảy.

• Khi muốn khóa dòng hoàn toàn: Người vận hành xoay tay quay, trục van sẽ ép chặt đĩa van xuống ghế van, ngăn dòng chảy theo cả hai chiều (giống van khóa).

Vì sao SDNR giúp tiết kiệm không gian? Thay vì phải lắp đặt một van chặn và một van một chiều riêng biệt, SDNR tích hợp cả hai chức năng vào một thân van duy nhất, giúp thu gọn đáng kể chiều dài đường ống. Tại sao hệ hơi nóng cần chống hồi lưu? Trong hệ steam, hơi nóng có xu hướng di chuyển về nơi có áp suất thấp hơn. Nếu không có cơ chế chống hồi lưu, hơi nóng từ boiler này có thể tràn sang boiler khác hoặc dội ngược về bơm cấp khi dừng hệ thống, gây sốc nhiệt và hư hỏng thiết bị.

Các loại van SDNR phổ biến hiện nay

Tùy vào môi trường vận hành và quy mô hệ thống, người ta phân loại van SDNR dựa trên vật liệu và kiểu kết nối:

• Van SDNR gang: Loại này rất phổ biến trong các hệ thống nước và hơi áp suất thấp nhờ giá tốt và khả năng đúc tinh xảo.

• Van SDNR thép: Được thiết kế để chịu áp và nhiệt cao, là lựa chọn bắt buộc cho các hệ lò hơi công nghiệp nặng.

• Van SDNR inox: Ưu tiên dùng trong môi trường chống ăn mòn như thực phẩm, hóa chất hoặc hệ thống xử lý nước sạch.

• SDNR nối ren: Thường dùng cho các hệ nhỏ, yêu cầu lắp đặt linh hoạt và nhanh chóng.

• SDNR mặt bích: Tiêu chuẩn cho các hệ thống công nghiệp lớn, đảm bảo độ kín khít và chịu được rung động mạnh.

• SDNR cho hơi nóng: Dòng chuyên dụng với đĩa van và ghế van được gia cố bằng hợp kim cứng, thường dùng trong boiler và steam line.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van SDNR, kỹ sư cần đặc biệt lưu ý các thông số sau để tránh các sự cố đáng tiếc:

• Kích thước: Đầy đủ từ DN15 – DN300.

• Áp suất: Các tiêu chuẩn PN16, PN25, Class 150, Class 300.

• Nhiệt độ: Khả năng chịu nhiệt đến 250 độ C hoặc cao hơn tùy vào vật liệu thân và gioăng làm kín.

• Vật liệu: Thân bằng gang, thép, inox; đĩa van thường là inox chịu nhiệt.

• Kết nối: Tùy chọn nối ren hoặc mặt bích (JIS, ANSI, DIN).

Giải thích chuyên môn: Vì sao hệ hơi cần van thép? Thép có độ bền kéo và khả năng chịu sốc nhiệt tốt hơn gang, giúp van không bị nứt vỡ khi nhiệt độ thay đổi đột ngột. Khi nào nên dùng inox? Khi lưu chất có tính axit hoặc hệ thống yêu cầu tiêu chuẩn vệ sinh cao. Đặc biệt, việc chọn sai áp suất gây rò rỉ là sai lầm chết người; nếu áp suất hệ thống vượt ngưỡng PN của van, phần đệm kín sẽ bị phá hủy, thậm chí gây nổ thân van dưới áp lực hơi.

So sánh van SDNR và van một chiều thông thường

Phân tích: Bạn nên dùng van SDNR khi vị trí lắp đặt yêu cầu cả chức năng ngăn dòng ngược và chức năng cô lập thiết bị để bảo trì. Van một chiều thông thường chỉ đủ đáp ứng ở những vị trí phụ, nơi không cần khóa dòng bằng tay thường xuyên.

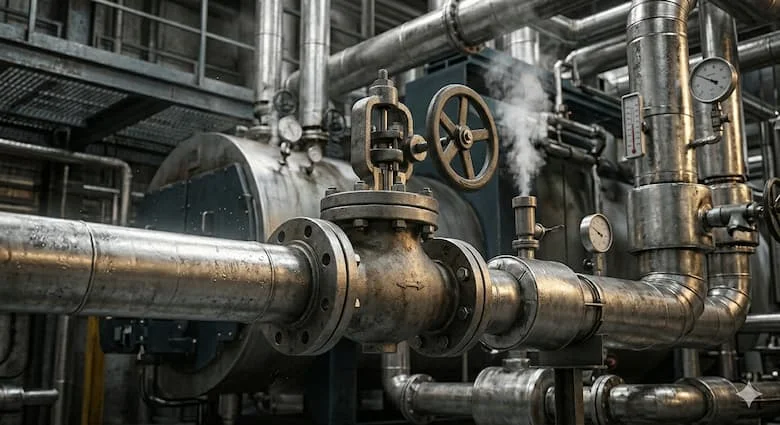

Vì sao van SDNR được dùng nhiều trong hệ hơi?

Lý do hàng đầu khiến van SDNR trở thành "ông vua" trên các đường ống hơi là khả năng bảo vệ boiler tuyệt đối. Nó đóng vai trò như một chốt chặn an toàn, chống hồi lưu hơi nóng từ các nhánh khác về lò hơi đang bảo trì. Việc sử dụng SDNR giúp tăng an toàn cho nhân viên kỹ thuật và giảm thiết bị trên đường ống, từ đó giảm rò rỉ tại các mối nối.

Vì sao tàu biển dùng nhiều SDNR? Trong không gian chật hẹp của khoang máy tàu thủy, việc tiết kiệm diện tích là sống còn. Van SDNR cho phép thực hiện nhiều chức năng trong một không gian tối giản. Tại sao hệ steam line cần stop check valve? Hệ hơi nóng luôn có rủi ro về búa nước và áp suất biến thiên; sự linh hoạt của SDNR giúp triệt tiêu các tác động này hiệu quả hơn bất kỳ loại van đơn lẻ nào.

Van SDNR dùng ở đâu?

Ứng dụng thực tế của van SDNRrất đa dạng, tập trung vào các hệ thống áp lực cao:

• Boiler hơi nóng: Lắp tại đầu ra của lò hơi để ngăn hơi dội ngược.

• Hệ steam line: Kiểm soát dòng hơi chính trong các nhà máy dệt, thực phẩm.

• Nhà máy nhiệt điện: Bảo vệ các hệ thống bơm nước cấp cao áp.

• Tàu biển: Hệ thống ống dẫn nước biển, dầu và hơi nóng trên tàu.

• Hệ dầu nóng: Kiểm soát môi chất truyền nhiệt trong công nghiệp nhựa, hóa chất.

Case thực tế: Trong việc bảo vệ bơm cấp nước boiler, SDNR valve được lắp ở đầu đẩy của bơm. Khi bơm dừng, van tự động đóng để ngăn nước nóng từ lò hơi dội ngược về làm hỏng phớt và cánh bơm.

Sai lầm thường gặp khi chọn SDNR valve

• Chọn sai vật liệu: Dùng van gang cho hơi quá nhiệt khiến thân van nhanh hỏng do nhiệt.

• Không tính áp suất: Sử dụng van áp thấp cho hệ cao áp gây rò rỉ hoặc nứt thân van.

• Lắp sai chiều dòng: Đây là lỗi sơ đẳng nhưng nghiêm trọng. Nếu lắp ngược, van không hoạt động đúng, có thể khóa chết hoàn toàn dòng chảy thuận.

• Không bảo trì định kỳ: Dẫn đến kẹt đĩa van do cặn bẩn, khiến chức năng tự động đóng (non-return) bị mất tác dụng.

Cách chọn SDNR valve phù hợp

Hãy thực hiện theo checklist 6 bước để chọn được sản phẩm tối ưu:

1. Bước 1: Xác định loại lưu chất (Hơi bão hòa, nước cấp, dầu nóng...).

2. Bước 2: Kiểm tra nhiệt độ làm việc và áp suất định danh của hệ thống.

3. Bước 3: Chọn vật liệu thân (Gang, thép hay inox) dựa trên nhiệt độ.

4. Bước 4: Chọn kiểu kết nối đồng bộ với đường ống hiện có.

5. Bước 5: Kiểm tra kích thước đường ống (DN).

6. Bước 6: Ưu tiên các thương hiệu có tiêu chuẩn công nghiệp (ISO, API, JIS).

Lưu ý khi lắp đặt: Luôn lắp đúng chiều mũi tên đúc trên thân van. Tuyệt đối không vượt áp suất thiết kế để đảm bảo an toàn. Kỹ thuật viên nên kiểm tra gioăng định kỳ và bôi trơn tay quay để việc vận hành luôn nhẹ nhàng. Một tip chuyên môn: Hãy dùng thép cho hơi áp cao và dùng inox cho môi trường ăn mòn để kéo dài tuổi thọ thiết bị gấp 2-3 lần.

Câu hỏi thường gặp về van SDNR (FAQ)

1. SDNR valve là gì?

Là loại van "2 trong 1", vừa có thể đóng mở thủ công như van chặn, vừa tự động ngăn dòng chảy ngược như van một chiều.

2. Van SDNR khác van một chiều thế nào?

Van một chiều không thể đóng chặt bằng tay. SDNR có thêm trục và tay quay để ép đĩa van xuống, khóa dòng hoàn toàn khi cần.

3. Van SDNR dùng cho hơi nóng được không?

Hoàn toàn được. Đây là ứng dụng phổ biến nhất của nó, đặc biệt là trong các hệ thống lò hơi và đường ống steam.

4. Nên dùng SDNR gang hay thép?

Gang dùng cho nước nóng hoặc hơi áp thấp. Thép dùng cho hệ thống áp suất và nhiệt độ cao hơn ($> 200^{\circ}C$ ).

5. an SDNR có chống chảy ngược hoàn toàn không?

Có, nếu đĩa van và ghế van được bảo trì tốt, không bị bám cặn hoặc xước bề mặt làm kín.

Kết luận

SDNR valve không chỉ là một linh kiện, mà là trái tim bảo vệ sự an toàn cho toàn bộ hệ thống hơi nóng và lò hơi. Với khả năng khóa dòng hiệu quả, chống hồi lưu an toàn và bảo vệ hệ thống hơi và bơm, đây là sự đầu tư thông minh để giảm thiểu rủi ro vận hành.
