Van Cock Là Gì? Phương Pháp Đóng Mở Nhanh Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống hiện đại, việc kiểm soát dòng chảy đòi hỏi sự chính xác và tốc độ. Van cock (hay còn gọi là plug valve, van nút) đã trở thành một thiết bị không thể thiếu nhờ kết cấu cơ học đơn giản nhưng mang lại hiệu suất vận hành cực kỳ ấn tượng. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và lý do vì sao loại van này vẫn là ưu tiên hàng đầu của các kỹ sư hiện nay.

Vì sao van nút vẫn được dùng phổ biến hiện nay?

Trong thực tế vận hành, nhiều hệ thống yêu cầu khả năng đóng mở nhanh lưu chất chỉ bằng một thao tác gạt 90 độ. Đối với các môi trường làm việc khắc nghiệt, một thiết bị có kết cấu đơn giản, ít bộ phận chuyển động sẽ giảm thiểu tối đa rủi ro hư hỏng.

Các loại van thông thường sau một thời gian sử dụng thường gặp vấn đề dễ rò rỉ tại vị trí trục hoặc khó bảo trì do cấu tạo phức tạp bên trong. Van nút ra đời như một giải pháp cơ học tối ưu, giải quyết triệt để bài toán về độ bền và tính tiện dụng. Đây là loại van khóa cock đặc thù, đóng vai trò quan trọng trong danh mục van công nghiệp, đặc biệt là trong các ứng dụng xử lý bùn, hóa chất và dầu khí.

Van cock là gì?

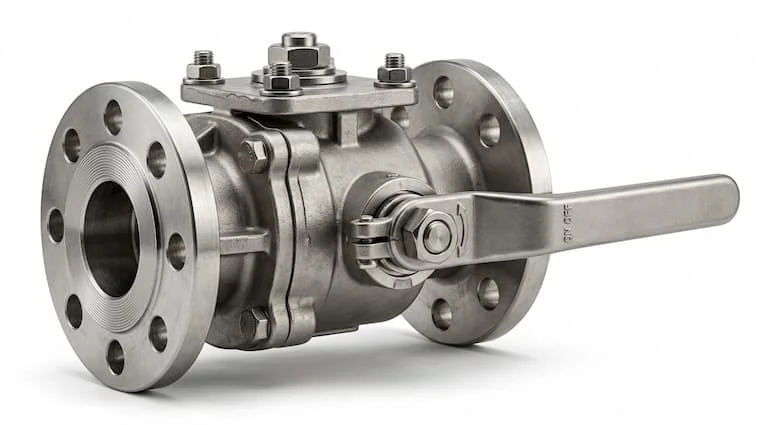

Van cock là loại van công nghiệp sử dụng cơ cấu nút xoay (plug) để kiểm soát dòng lưu chất trong hệ thống đường ống. Thay vì sử dụng một đĩa van hay quả bi tròn, thiết bị này sử dụng một nút hình trụ hoặc hình côn có khoét lỗ xuyên tâm.

Tại Việt Nam, thiết bị này thường được gọi với những cái tên như plug valve hoặc van nút. Chức năng chính của nó là đóng mở lưu chất nhanh, ngăn chặn hoặc cho phép dòng chảy đi qua chỉ bằng cách thay đổi góc xoay của nút van. Nhờ thiết kế diện tích tiếp xúc lớn giữa nút van và thân van, nó có khả năng làm kín rất tốt ngay cả trong điều kiện áp suất cao.

Nguyên lý hoạt động của van nút

Nguyên lý hoạt động của van nút dựa trên cơ chế xoay nút van một góc 90 độ (quarter-turn). Khi lỗ xuyên tâm của nút van trùng với hướng của đường ống, dòng chảy sẽ được thông suốt. Khi xoay tay gạt vuông góc với đường ống, thân nút sẽ chắn hoàn toàn dòng lưu chất.

Vì sao van nút đóng mở nhanh?

Khác với van cổng (gate valve) cần nhiều vòng xoay trục, van nút chỉ cần một thao tác gạt duy nhất. Điều này cực kỳ quan trọng trong các tình huống khẩn cấp cần ngắt dòng chảy ngay lập tức.

Tại sao van nút ít bị kẹt?

Do cấu tạo nút van có dạng hình côn (tapered plug), khi vận hành, lực ma sát được phân bổ đều. Đặc biệt, thiết kế của nó không có các "hốc chết" (dead spaces) như van bi, giúp hạn chế tối đa việc tích tụ cặn bẩn hoặc lưu chất kết tinh, từ đó giảm thiểu tình trạng kẹt cứng sau thời gian dài không sử dụng.

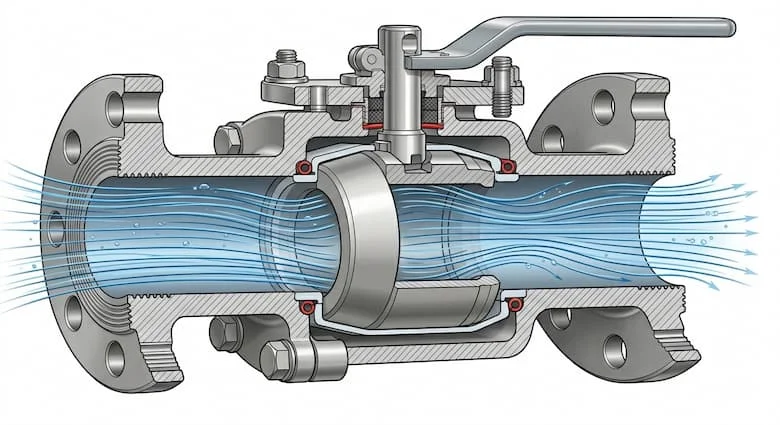

Cấu tạo van nút gồm những bộ phận nào?

Một chiếc van nút tiêu chuẩn được cấu thành từ 5 bộ phận chính, mỗi bộ phận đảm nhận một vai trò kỹ thuật riêng biệt:

1. Thân van: Thường được đúc từ kim loại nguyên khối, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực lưu chất tác động trực tiếp.

2. Plug (Nút van): Là bộ phận chính đóng mở dòng chảy. Nút van có hình trụ hoặc hình côn, với một lỗ thông (port) ở giữa.

3. Trục van: Phần kết nối giữa tay gạt và nút van, có nhiệm vụ truyền lực xoay để điều khiển trạng thái đóng/mở.

4. Gioăng làm kín: Thường làm bằng Teflon (PTFE) hoặc cao su tổng hợp, giúp chống rò rỉ lưu chất ra môi trường bên ngoài.

5. Tay gạt hoặc bộ truyền động: Là bộ phận điều khiển vận hành. Đối với các size lớn, tay gạt có thể được thay thế bằng hộp số hoặc bộ điều khiển điện/khí nén.

Các loại van nút phổ biến hiện nay

Tùy vào môi trường lưu chất và điều kiện nhiệt độ, van nút được chia thành nhiều dòng chuyên biệt:

• Vvn nút đồng: Chủ yếu dùng trong hệ thống dân dụng và nước sạch nhờ giá thành rẻ và khả năng chống oxy hóa cơ bản.

• Van nút inox: Sử dụng vật liệu SUS304 hoặc SUS316, có khả năng chống ăn mòn cao, chuyên dùng cho thực phẩm, dược phẩm và hóa chất.

• Van nút gang: Phù hợp cho các hệ công nghiệp phổ thông như hệ thống PCCC, thoát nước thải.

• Van nút dầu khí: Được thiết kế đặc biệt để chịu áp và nhiệt cao, thường có hệ thống bơm mỡ bôi trơn trực tiếp vào lòng van.

• Van nút 3 ngã: Sử dụng để chuyển hướng dòng chảy giữa các đường ống khác nhau thay vì chỉ đóng/mở đơn thuần.

• Van nút điều khiển tự động: Tích hợp bộ truyền động (actuator) điện hoặc khí nén để vận hành từ xa trong các dây chuyền tự động hóa.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van nút, kỹ sư cần đặc biệt lưu ý đến các chỉ số sau để đảm bảo an toàn hệ thống:

Giải thích chuyên sâu:

• Vì sao inox phù hợp hóa chất? Inox có màng bảo vệ oxit giúp kháng lại sự tấn công của axit và kiềm, ngăn ngừa tình trạng thủng thân van.

• Khi nào dùng gang? Gang được ưu tiên cho các hệ thống nước kích thước lớn để tối ưu chi phí mà vẫn đảm bảo độ bền cơ học.

• Vì sao cần kiểm tra áp suất? Vận hành quá áp suất định mức (ví dụ dùng van PN10 cho hệ thống PN16) sẽ gây biến dạng nút van và phá hủy gioăng làm kín.

So sánh van nút và van bi

Khi nào nên dùng van nút? an nút là lựa chọn số 1 cho các lưu chất có tính mài mòn, chứa tạp chất hoặc bùn sệt vì bề mặt làm kín của nó rộng và bền bỉ hơn.

Khi nào van bi hiệu quả hơn? Van bi thường nhẹ hơn và vận hành mượt mà hơn ở các ứng dụng nước sạch hoặc khí gas thông thường.

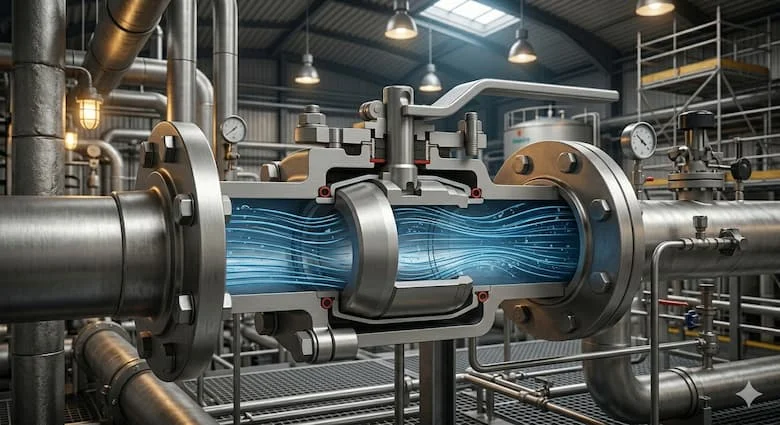

Ứng dụng thực tế của van nút

Van nút xuất hiện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Hệ cấp nước: Sử dụng làm van chặn đầu nguồn hoặc van nhánh.

• Hóa chất & Dầu khí: Kiểm soát dòng dầu thô, xăng dầu và các axit ăn mòn.

• Hệ khí nén: Đóng ngắt nhanh các đường ống dẫn khí áp suất cao.

• Nhà máy công nghiệp: Dùng trong các dây chuyền sản xuất giấy, thực phẩm.

Case thực tế: Trong các hệ dầu nóng, van nútgang dẻo được ưu tiên vì nút van không bị biến dạng nhiệt như các loại đĩa van mỏng. Với hệ hóa chất ăn mòn,van nút lót nhựa (Lined Plug Valve) là giải pháp duy nhất giúp bảo vệ thân van khỏi sự phá hủy của lưu chất.

Sai lầm thường gặp khi chọn van nút

1. Chọn sai vật liệu: Sử dụng van đồng cho nước thải chứa hóa chất dẫn đến tình trạng nhanh ăn mòn và thủng thân van chỉ sau vài tháng.

2. Không tính áp suất: Lắp đặt van không đủ tiêu chuẩn PN sẽ gây hiện tượng rò rỉ hoặc hỏng van khi hệ thống đạt đỉnh áp suất.

3. Chọn sai kiểu kết nối: Dùng van nối ren cho đường ống áp lực cực cao khiến mối nối dễ bị bục, gây mất an toàn.

4. Không bảo trì định kỳ: Quên bôi trơn hoặc kiểm tra khiến plug bị kẹt, không thể đóng mở khi cần thiết.

Cách chọn van nút phù hợp (Checklist)

• Bước 1: Xác định loại lưu chất (Nước, dầu, hóa chất hay khí?).

• Bước 2: Kiểm tra nhiệt độ và áp suất vận hành tối đa.

• Bước 3: Chọn vật liệu phù hợp (Inox cho hóa chất, gang cho nước thải).

• Bước 4: Chọn kiểu kết nối (Ren cho ống nhỏ, mặt bích cho ống lớn).

• Bước 5: Kiểm tra kích thước đường ống (DN).

• Bước 6: Ưu tiên các tiêu chuẩn công nghiệp (như API 599 cho dầu khí).

Lưu ý lắp đặt: Phải lắp đúng chiều dòng chảy (nếu có mũi tên hướng dẫn), không vận hành quá áp và nên bôi trơn định kỳ đối với dòng van nút có rãnh dẫn mỡ.

Câu hỏi thường gặp về van nút (FAQ)

1. Van cock là gì?

Là loại van sử dụng nút xoay (hình trụ hoặc côn) có lỗ xuyên tâm để đóng/mở dòng chảy.

2. Van nút khác van bi thế nào?

Van nút dùng nút (plug) có diện tích tiếp xúc lớn, trong khi van bi dùng quả cầu tròn. Van nút chịu mài mòn tốt hơn van bi trong môi trường lưu chất bẩn.

3. van nút dùng cho lưu chất nào?

Dùng tốt cho nước, dầu, khí, bùn lỏng và hóa chất ăn mòn.

4. Nên dùng van cock inox hay đồng?

Dùng đồng cho nước sạch/dân dụng. Dùng inox cho hóa chất, thực phẩm hoặc môi trường có độ ẩm cao để tránh rỉ sét.

Kết luận

Van cock là một thiết bị cơ khí bền bỉ, giúp hệ thống đóng mở nhanh, vận hành đơn giản và cực kỳ dễ bảo trì. Việc lựa chọn đúng vật liệu, áp suất và kiểu kết nối không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp.
