Gate Valve NPT: Giải pháp tối ưu cho hệ thống đường ống kín áp và ổn định

Vì sao nhiều hệ thống đường ống ưu tiên dùng van cổng ren NPT?

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc lựa chọn phương thức kết nối đôi khi quan trọng tương đương với việc chọn vật liệu van. Một tình huống thực tế thường gặp là các đường ống có kích thước nhỏ (thường dưới DN100) cần sự lắp đặt nhanh chóng, linh hoạt trong không gian hẹp nhưng vẫn phải đảm bảo khả năng chịu áp suất và chống rò rỉ tuyệt đối. Đây chính là lúc gate valve NPT (van cổng ren NPT) chứng minh giá trị của mình.

Rất nhiều kỹ thuật viên đã từng gặp phải sự cố hệ thống bị rò rỉ lưu chất chỉ sau vài ngày vận hành. Nguyên nhân không nằm ở chất lượng van, mà nằm ở việc chọn sai chuẩn ren hoặc nhầm lẫn giữa chuẩn NPT và BSP. Sự nhầm lẫn này không chỉ gây lãng phí chi phí bảo trì mà còn làm gián đoạn toàn bộ quy trình sản xuất.

van cổng ren NPT là giải pháp phổ biến nhất hiện nay trong các hệ thống nước, khí nén và dầu công nghiệp nhờ thiết kế ren côn đặc biệt, giúp mối nối càng siết càng chặt. Nếu bạn đang tìm kiếm một thiết bị đóng ngắt dòng chảy tin cậy cho các hệ thống tiêu chuẩn Mỹ hoặc các thiết bị nhập khẩu, đây chính là sự lựa chọn hàng đầu.

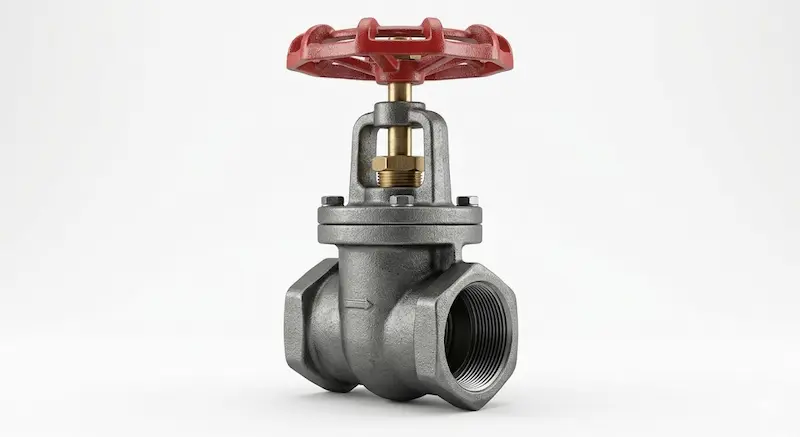

Gate valve NPT là gì?

Van cổng ren NPT là loại van cổng sử dụng kiểu kết nối ren NPT (National Pipe Thread) – một tiêu chuẩn kỹ thuật về ren côn của Hoa Kỳ. Trong hệ thống này, các đỉnh và chân ren có dạng phẳng, được thiết kế với độ côn 1:16, giúp tạo ra sự bám dính và kín khít về mặt cơ học khi lắp ghép.

Về chức năng, thiết bị này đóng vai trò là một van chặn (Stop Valve). Nó được thiết kế để đóng hoặc mở dòng chảy hoàn toàn. Khi van ở trạng thái mở, đĩa van được nâng lên khỏi đường đi của lưu chất, cho phép dòng chảy đi qua mà không bị cản trở. Tuy nhiên, van cổng ren NPT không phù hợp để điều tiết lưu lượng (tiết lưu) vì việc mở bán phần sẽ gây ra hiện tượng rung lắc và mài mòn đĩa van rất nhanh.

Đặc điểm nổi bật của dòng van này là kích thước thường nhỏ gọn, từ DN8 đến DN100, phù hợp cho các hệ thống đường ống dân dụng và công nghiệp nhẹ, nơi mà việc sử dụng kết nối mặt bích là quá cồng kềnh và tốn kém.

Nguyên lý hoạt động của van cổng ren NPT

Cơ chế vận hành của van cổng ren NPT dựa trên chuyển động tịnh tiến của đĩa van theo phương vuông góc với dòng chảy.

• Quy trình mở van: Khi người vận hành xoay tay quay (Handwheel) ngược chiều kim đồng hồ, trục van (Stem) sẽ kéo đĩa van lên trên. Ở vị trí mở hoàn toàn, đĩa van nằm hoàn toàn trong nắp van (Bonnet), giải phóng không gian cho lưu chất lưu thông.

• Quy trình đóng van: Xoay tay quay theo chiều kim đồng hồ sẽ hạ đĩa van xuống, ép chặt vào hai vòng đệm (Seat) của thân van, tạo ra một rào cản kín khít chặn đứng dòng chảy.

Tại sao gate valve có tổn thất áp thấp?

Vì khi mở hoàn toàn, không gian trong lòng van tương đương với kích thước ống, dòng chảy đi qua theo một đường thẳng. Điều này giúp giảm thiểu tối đa lực cản dòng và hiện tượng sụt áp.

Tại sao không nên dùng để điều tiết?

Khi đĩa van ở vị trí lơ lửng (mở một nửa), áp lực dòng chảy tác động không đều vào mặt đĩa sẽ gây ra hiện tượng xâm thực (cavitation) và rung động dữ dội. Theo thời gian, đĩa van sẽ bị biến dạng, dẫn đến việc van không thể đóng kín hoàn toàn sau này. Do đó, van cổng ren NPT chỉ nên dùng cho chế độ ON/OFF.

Cấu tạo chi tiết của van cổng ren NPT

Để một chiếc van cổng ren NPT hoạt động bền bỉ, cấu tạo của nó phải đảm bảo sự đồng bộ giữa các chi tiết:

1. Thân van: Thường chế tạo từ Đồng (Brass/Bronze) cho hệ thống nước, Inox 304/316 cho hóa chất, hoặc Thép rèn (Forged Steel) cho các hệ thống áp lực cao.

2. Đĩa van: Có dạng hình nêm (Wedge), giúp tạo lực ép lớn khi đóng van.

3. Ty van (Stem):

   • Ty nổi (Rising Stem): Trục van đi lên trên khi mở, giúp dễ quan sát trạng thái van.

   • Ty chìm (Non-rising Stem): Trục van không di chuyển lên trên, tiết kiệm không gian lắp đặt.

4. Gioăng làm kín: Sử dụng vật liệu PTFE (Teflon) hoặc EPDM tùy thuộc vào nhiệt độ và loại hóa chất của lưu chất.

5. Chuẩn kết nối: Hai đầu ren trong được tiện theo tiêu chuẩn NPT cực kỳ chính xác.

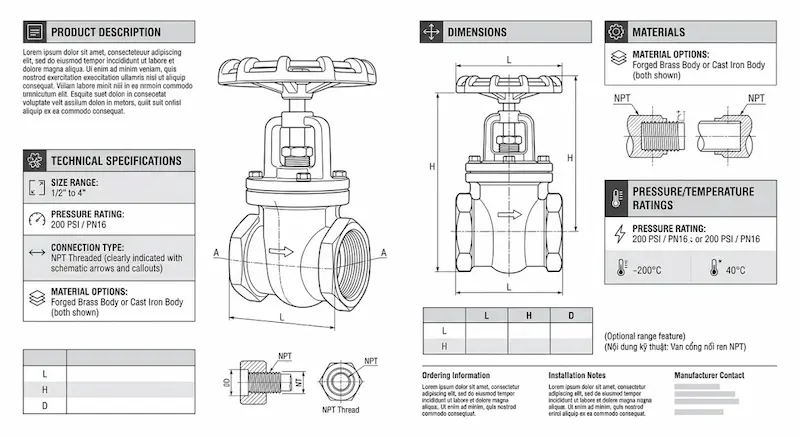

Thông số kỹ thuật tiêu chuẩn:

• Size: 1/4” đến 4” (tương đương DN8 – DN100).

• Áp lực: Class 150, Class 800, hoặc PN16, PN25.

• Nhiệt độ: Dao động từ -10°C đến hơn 180°C (tùy vật liệu).

• Tiêu chuẩn đáp ứng: ANSI B1.20.1 (cho ren), ASTM (cho vật liệu).

Các loại van cổng ren NPT phổ biến hiện nay

Tùy vào môi trường sử dụng mà chúng ta phân loại các dòng van cổng ren NPT như sau:

1. Brass van cổng ren NPT (Van cổng đồng ren)

Đây là loại phổ biến nhất trong hệ thống cấp thoát nước gia đình và HVAC. Ưu điểm là giá thành rẻ, gia công ren chính xác và khả năng chống rỉ sét cơ bản tốt.

2. Stainless Steel van cổng ren NPT (Van cổng inox ren)

Sử dụng vật liệu CF8 hoặc CF8M (Inox 304/316). Loại này cực kỳ được ưa chuộng trong ngành thực phẩm, hóa chất và y tế nhờ khả năng chống ăn mòn hóa học và tính vệ sinh cao.

3. Forged Steel Gate Valve NPT (Van cổng thép rèn)

Thường có chuẩn áp lực Class 800. Thân van dày, chịu được va đập và áp suất cực lớn, chuyên dùng trong ngành dầu khí, hơi nóng (steam) và hệ thống thủy lực cao áp.

Bảng so sánh các loại van cổng ren NPT:

NPT và BSP khác nhau như thế nào?

Đây là phần kiến thức quan trọng nhất để tránh lỗi lắp đặt. Mặc dù nhìn bằng mắt thường chúng có vẻ giống nhau, nhưng NPT (National Pipe Thread) và BSP (British Standard Pipe) không thể lắp lẫn.

• Góc ren: Ren NPT có góc đỉnh ren là 60°, trong khi ren BSP (thường gặp là BSPP hoặc BSPT) có góc 55°.

• Kiểu ren: NPT luôn là ren côn (Tapered), nghĩa là đường kính ren nhỏ dần về phía đầu van. BSP có cả dạng song song (Parallel) và dạng côn.

• Khả năng kín: Nhờ độ côn 60°, ren NPT tạo ra sự liên kết chặt chẽ hơn giữa các bước ren. Tuy nhiên, nó vẫn cần sử dụng thêm băng tan (cao su non) hoặc keo dán ren chuyên dụng để lấp đầy các khoảng hở siêu nhỏ ở đỉnh ren.

Hậu quả khi lắp lẫn: Nếu cố tình vặn một chiếc van NPT vào ống ren BSP, ren sẽ bị kẹt hoặc cháy ren sau vài vòng xoay. Ngay cả khi bạn vặn được vào, hệ thống cũng sẽ bị rò rỉ dưới áp suất vì biên dạng ren không khớp nhau hoàn toàn.

Ưu điểm và hạn chế của van cổng ren NPT

Mọi thiết bị kỹ thuật đều có hai mặt, hiểu rõ chúng giúp bạn vận hành hệ thống tối ưu hơn.

Ưu điểm:

• Kín áp tuyệt vời: Thiết kế ren côn NPT là khắc tinh của sự rò rỉ.

• Dễ lắp đặt: Chỉ cần mỏ lết và băng tan, không cần máy hàn hay bulong cồng kềnh như van mặt bích.

• Giá thành hợp lý: So với các kiểu kết nối khác, van ren luôn có chi phí đầu tư thấp hơn.

• Lưu lượng lớn: Không làm giảm áp suất của hệ thống khi mở hoàn toàn.

Nhược điểm:

• Không phù hợp điều tiết: Như đã phân tích, đĩa van dễ bị hỏng nếu không mở/đóng hết hành trình.

• Đóng mở chậm: Do phải xoay tay quay nhiều vòng, nó chậm hơn nhiều so với ball valve (van bi - chỉ cần gạt 90°).

• Kén lưu chất: Không nên dùng cho các lưu chất có chứa nhiều cặn bẩn, sỏi đá vì chúng sẽ bị kẹt ở rãnh đĩa van, gây hiện tượng đóng không kín.

Gate valve NPT được dùng trong những hệ thống nào?

Nhờ tính linh hoạt, van cổng ren NPT xuất hiện trong hầu hết các lĩnh vực công nghiệp:

1. Hệ thống HVAC: Dùng trong đường ống nước nóng/lạnh của các tòa nhà trung tâm.

2. Khí nén công nghiệp: Các đường ống dẫn khí nén trong nhà máy lắp ráp cần sự kín khít tuyệt đối để tránh thất thoát năng lượng.

3. Hệ thống dầu và nhiên liệu: Sử dụng van thép rèn NPT cho các đường ống dẫn dầu thủy lực.

4. Nhà máy thực phẩm & Đồ uống: Sử dụng van inox NPT để đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

Khi nào nên dùng ren NPT thay mặt bích?

Hãy chọn kết nối ren NPT khi đường ống có kích thước từ 2 inch (DN50) trở xuống và áp suất hệ thống ở mức trung bình. Với các đường ống lớn hơn, trọng lượng van nặng sẽ gây áp lực lớn lên các bước ren, khi đó kết nối mặt bích sẽ an toàn hơn.

Những sai lầm phổ biến khi chọn van cổng ren NPT

Việc lựa chọn sai có thể dẫn đến những hậu quả nghiêm trọng về an toàn lao động:

• Dùng sai vật liệu: Sử dụng van đồng cho môi trường hóa chất sẽ làm van bị ăn mòn thủng thân chỉ sau một thời gian ngắn.

• Mở bán phần liên tục: Đây là sai lầm kinh điển khiến van bị "hở" dù đã đóng hết cỡ do đĩa van bị dòng chảy mài mòn không đều.

• Không dùng seal ren đúng cách: Quấn băng tan quá dày hoặc quá mỏng, hoặc quấn ngược chiều ren đều dẫn đến rò rỉ.

• Chọn sai áp lực: Dùng van PN10 cho hệ thống có áp suất làm việc PN16 có thể gây nứt vỡ thân van.

Hậu quả: Ngoài việc rò rỉ gây lãng phí, rủi ro lớn nhất là cháy nổ nếu lưu chất là xăng dầu hoặc khí gas.

Cách chọn van cổng ren NPT phù hợp

Để chọn được sản phẩm ưng ý, bạn hãy tuân thủ checklist sau:

1. Xác định lưu chất: Nước, khí, dầu hay hóa chất ăn mòn?

2. Áp suất & Nhiệt độ: Thông số thực tế của hệ thống là bao nhiêu? (Luôn chọn van có thông số cao hơn 20% so với thực tế).

3. Kích thước: Đo chính xác kích thước ống theo hệ inch (1/2", 3/4", 1",...).

4. Kiểu ty van: Bạn có không gian hẹp (chọn ty chìm) hay cần quan sát trạng thái (chọn ty nổi)?

5. Thương hiệu & Chứng chỉ: Ưu tiên các hãng có CO/CQ đầy đủ để đảm bảo chất lượng vật liệu.

Lời khuyên: Nên kiểm tra bản vẽ Piping hoặc các đầu nối thiết bị hiện có để xác nhận chính xác chuẩn ren là NPT trước khi đặt hàng.

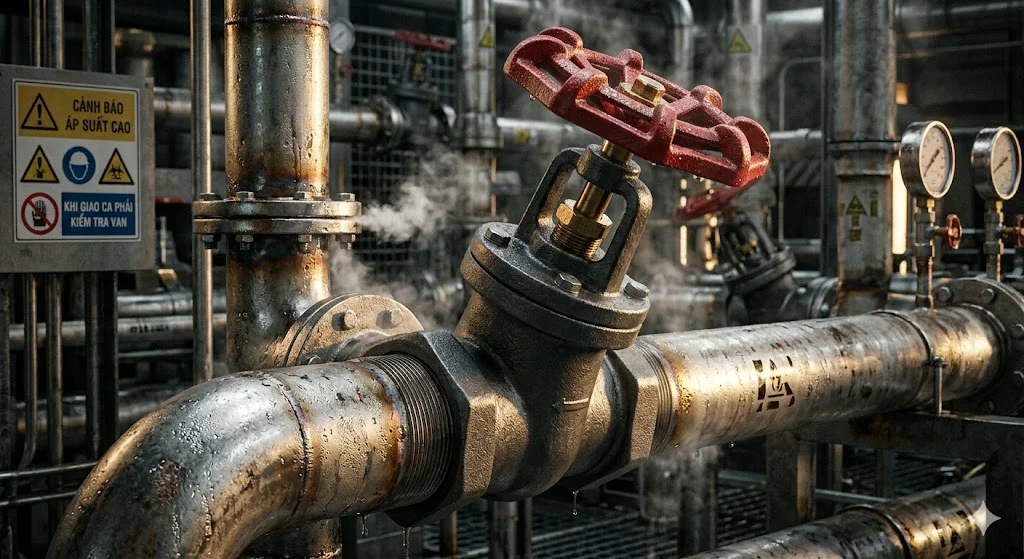

Hướng dẫn lắp đặt và bảo trì van cổng ren NPT

Quy trình lắp đặt chuẩn chuyên gia:

1. Vệ sinh: Làm sạch bụi bẩn, mạt sắt trong ren ống và ren van.

2. Băng tan: Quấn băng tan (PTFE) khoảng 5-8 vòng theo chiều kim đồng hồ (cùng chiều vặn van).

3. Siết lực: Vặn van vào ống bằng tay trước, sau đó mới dùng mỏ lết siết chặt. Cảnh báo: Không siết quá lực (over-tighten) vì ren côn có thể làm nứt cổ van.

4. Test áp: Sau khi lắp, cần cấp áp lực vào hệ thống để kiểm tra rò rỉ tại mối nối.

Bảo trì:

• Nên vận hành đóng/mở van ít nhất 1 lần/tháng để tránh đĩa van bị kẹt do đóng cặn.

• Thay gioăng làm kín (Packing) nếu thấy có hiện tượng rò rỉ ở trục van.

FAQ: Câu hỏi thường gặp về gate valve NPT

1. Gate valve NPT dùng cho lưu chất nào tốt nhất?

Van này hoạt động tốt nhất với các lưu chất sạch như nước, khí nén, hơi nóng và các loại dầu nhẹ. Tránh dùng cho bùn thải hoặc lưu chất có hạt rắn.

2. NPT có lắp được với BSP không?

Không. Mặc dù có thể vặn vào một phần nhưng chúng sẽ không kín và làm hỏng bước ren của nhau.

3. Nên dùng gate valve NPT hay ball valve?

Nếu bạn cần đóng mở nhanh, hãy chọn ball valve. Nếu bạn cần dòng chảy đi qua hoàn toàn không bị cản trở và giá thành rẻ cho kích thước nhỏ, gate valve NPT là lựa chọn tốt.

4. Kích thước gate valve  phổ biến là gì?

Các kích thước từ 1/2 inch (DN15) đến 2 inch (DN50) là phổ biến nhất trong công nghiệp.

Kết luận: Gate valve NPT giúp hệ thống vận hành ổn định và kín áp hơn

Sức mạnh của gate valve NPT nằm ở sự đơn giản nhưng hiệu quả. Bằng cách sử dụng tiêu chuẩn ren côn Mỹ, thiết bị này mang lại khả năng kín áp vượt trội cho các hệ thống đường ống nhỏ và trung bình. Tuy nhiên, sự thành công của một hệ thống không chỉ đến từ việc mua một chiếc van đắt tiền, mà đến từ việc hiểu đúng và chọn đúng tiêu chuẩn kỹ thuật.
