DN125 PN16: Giải mã thông số kỹ thuật "vàng" trong hệ thống đường ống công nghiệp

Vì sao thông số DN125 và PN16 xuất hiện phổ biến trong hệ thống đường ống?

Trong quá trình thiết kế và lắp đặt hệ thống đường ống, việc lựa chọn sai kích thước hoặc áp lực định danh thường dẫn đến những hậu quả nghiêm trọng. Đã bao giờ bạn gặp tình huống một chiếc van dn125 pn16 được đưa đến công trường nhưng không thể kết nối được với mặt bích sẵn có, hoặc hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ tại các mối nối?

Nguyên nhân cốt lõi thường nằm ở việc hiểu sai các ký hiệu kỹ thuật cơ bản. Nhiều người vẫn nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính thực tế (OD), hoặc chủ quan cho rằng mọi thiết bị cùng kích thước đều có thể chịu được áp suất như nhau. Thực tế, thông số dn125 không chỉ đơn thuần là con số; nó là ngôn ngữ chung giúp đảm bảo tính đồng bộ, an toàn và hiệu suất vận hành của toàn bộ mạng lưới lưu chất.

Sự xuất hiện phổ biến của thông số này bắt nguồn từ nhu cầu thực tế: DN125 là kích thước "vừa tầm" cho các trục đường ống nhánh lớn, trong khi PN16 là ngưỡng áp suất tiêu chuẩn phù hợp với đa số các ứng dụng dân dụng và công nghiệp tại Việt Nam. Hiểu rõ về nó sẽ giúp bạn tránh được những lãng phí về chi phí và rủi ro kỹ thuật không đáng có.

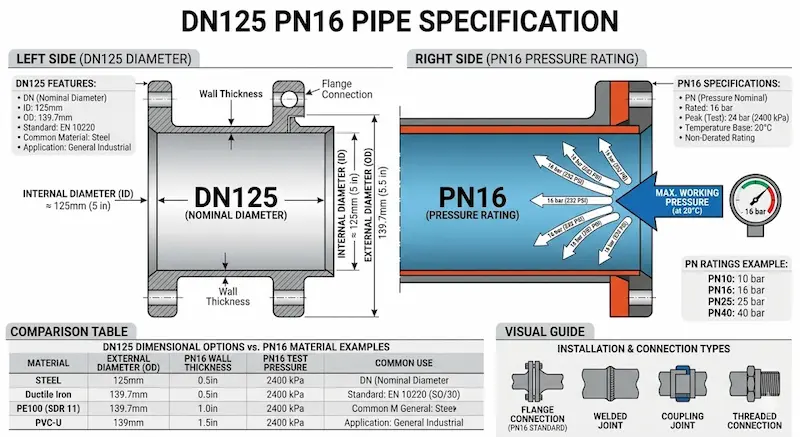

DN125 PN16 là gì?

Để nắm vững kỹ thuật, chúng ta cần bóc tách hai thành phần chính của thông số này:

• DN (Diameter Nominal): Đây là đường kính danh nghĩa của thiết bị. DN125 tương ứng với đường kính trong khoảng 125mm. Tuy nhiên, cần lưu ý đây không phải là kích thước đo đạc thực tế của đường ống (OD), mà là thông số để định danh và lựa chọn các phụ kiện đi kèm như van, mặt bích và khớp nối sao cho khớp với nhau.

• PN (Pressure Nominal): Là áp suất định danh (áp suất làm việc tối đa) mà thiết bị có thể chịu đựng được ở nhiệt độ tiêu chuẩn (thường là 20°C). PN16 tương đương với áp lực 16 bar (khoảng 16 kg/cm²).

Định nghĩa ngắn gọn: DN125 là thông số kỹ thuật dùng để chỉ thiết bị đường ống có đường kính danh nghĩa 125mm và áp suất làm việc tối đa 16 bar. Sự kết hợp này tạo ra một "chuẩn chung" cho phép các kỹ sư dễ dàng lựa chọn thiết bị từ nhiều nhà sản xuất khác nhau mà vẫn đảm bảo lắp đặt vừa vặn và an toàn.

Ý nghĩa của thông số DN125 và PN16 trong thực tế

Trong thực tế vận hành, DN125 và PN16 đóng vai trò quyết định đến "sức khỏe" của hệ thống đường ống.

DN125 quyết định:

• Lưu lượng dòng chảy: Kích thước này cho phép vận chuyển một khối lượng lưu chất trung bình lớn, phù hợp cho các trục cấp nước chính của tòa nhà hoặc các nhánh sản xuất trong nhà máy.

• Khả năng kết nối: Mọi thiết bị như van bướm, van cổng hay khớp nối nếu có cùng chỉ số DN125 thì về lý thuyết sẽ tương thích về mặt không gian lắp đặt.

PN16 quyết định:

• Độ an toàn: Nếu hệ thống của bạn vận hành ở mức 10-12 bar, việc chọn thiết bị PN16 đảm bảo một hệ số an toàn cần thiết.

• Khả năng chịu áp: PN16 xác định độ dày của thân van và mặt bích. Chọn sai PN (ví dụ dùng PN10 cho hệ thống 15 bar) sẽ dẫn đến nứt vỡ hoặc biến dạng thiết bị dưới áp lực lớn.

Lưu ý chuyên sâu: Cần phân biệt áp suất làm việc và áp suất thử (test). Thông thường, thiết bị PN16 có thể chịu được áp suất thử lên đến 24 bar (gấp 1.5 lần) trong thời gian ngắn để kiểm tra độ kín, nhưng tuyệt đối không được duy trì áp lực này trong vận hành thực tế. Ngoài ra, khi dùng cho hơi nóng, khả năng chịu áp của PN16 sẽ giảm dần khi nhiệt độ tăng cao theo biểu đồ nhiệt độ - áp suất của vật liệu.

Các thiết bị phổ biến sử dụng chuẩn DN125

Hầu hết các loại vật tư ngành nước và khí nén hiện nay đều có dòng sản phẩm đạt chuẩn này. Dưới đây là các thiết bị tiêu biểu:

Việc sử dụng đồng bộ các thiết bị cùng chuẩn van dn125 giúp việc bảo trì trở nên đơn giản hơn bao giờ hết, vì bạn có thể dễ dàng tìm kiếm phụ kiện thay thế trên thị trường.

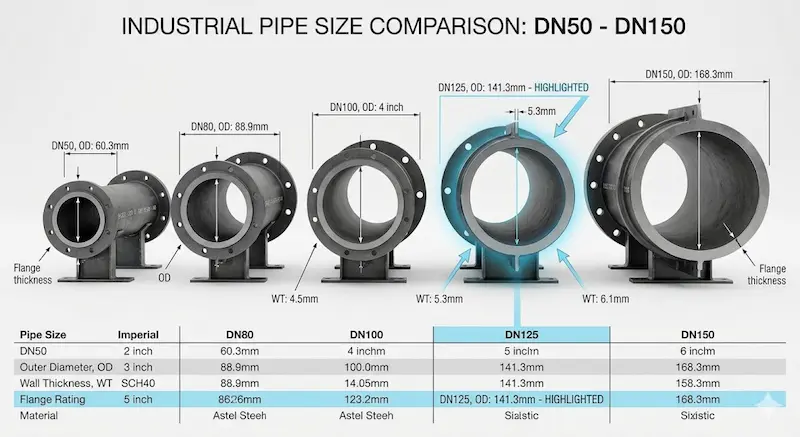

Thông số kỹ thuật tiêu chuẩn của DN125

Một trong những sai lầm phổ biến nhất là giả định mọi thiết bị DN125 đều có lỗ bulong giống nhau. Thực tế, chuẩn kết nối (DIN, BS, JIS, ANSI) sẽ quyết định các con số chi tiết:

• Đường kính ngoài mặt bích: Thường là 250mm (theo chuẩn DIN/BS).

• Số lỗ bulong: Đối với PN16, tiêu chuẩn thường yêu cầu 8 lỗ bulong.

• Đường kính vòng tâm lỗ (PCD): Khoảng 210mm.

• Kích thước bulong: Thường sử dụng bulong M16 hoặc M20.

Chuyên sâu về sự khác nhau:

Nhiều khách hàng nhầm lẫn giữa chuẩn DIN PN16 (Đức/Châu Âu) và JIS 10K (Nhật Bản). Mặc dù chúng đều dùng cho đường ống DN125, nhưng khoảng cách lỗ bulong của JIS 10K khác hoàn toàn với DIN PN16. Do đó, nếu bạn có một đường ống chờ lắp mặt bích JIS, bạn không thể lắp một chiếc van tiêu chuẩn DIN PN16 vào đó nếu không dùng mặt bích chuyển đổi.

So sánh DN125 với các chuẩn áp lực khác

Việc hiểu sự khác biệt giữa các cấp áp suất giúp tối ưu hóa chi phí đầu tư.

1. DN125 PN10: Thường có thân van mỏng hơn, số lỗ bulong có thể giống PN16 nhưng độ dày mặt bích thấp hơn. Dùng cho các hệ thống thoát nước hoặc tưới tiêu áp lực thấp. Giá thành rẻ hơn PN16.

2. DN125 PN25: Thành van cực dày, chịu được áp lực lên đến 25 bar. Dùng cho các tòa nhà siêu cao tầng hoặc hệ thống thủy điện.

3. DN125 Class 150: Đây là chuẩn Mỹ (ANSI/ASME). Mặc dù Class 150 có khả năng chịu áp tương đương khoảng PN20, nhưng kiểu kết nối mặt bích hoàn toàn khác biệt so với chuẩn PN hệ mét.

Bảng so sánh nhanh:

Vật liệu phổ biến cho thiết bị DN125

Vật liệu là yếu tố quyết định tuổi thọ của thiết bị trong các môi trường khác nhau:

• Gang (Cast Iron/Ductile Iron): Là vật liệu phổ biến nhất cho chuẩn PN16. Gang cầu có độ bền tốt, giá thành phải chăng, cực kỳ tối ưu cho hệ thống nước sạch, PCCC và HVAC.

• Inox 304/316: Sử dụng khi lưu chất có tính ăn mòn, thực phẩm hoặc dược phẩm. Inox giúp đảm bảo vệ sinh và không bị gỉ sét theo thời gian nhưng chi phí rất cao.

• Thép Carbon: Thường dùng cho các hệ thống hơi nóng hoặc dầu khí nhờ khả năng chịu nhiệt độ tốt hơn gang.

• Đồng: Hiếm gặp ở kích thước DN125, thường chỉ dùng cho các chi tiết nhỏ bên trong van (trim).

Lời khuyên chuyên gia: Nếu bạn dùng cho hệ thống nước tòa nhà thông thường, gang cầu sơn phủ Epoxy là lựa chọn tối ưu nhất về chi phí. Tuy nhiên, nếu là nước thải có hóa chất, hãy cân nhắc nâng cấp lên inox để tránh việc phải thay thế thiết bị sau 1-2 năm sử dụng.

Vì sao DN125 được dùng nhiều trong công nghiệp?

Không phải ngẫu nhiên mà tổ hợp thông số này trở thành "quốc dân" trong ngành đường ống:

1. Lưu lượng lý tưởng: Đường kính 125mm cung cấp lưu lượng vừa đủ cho các trạm bơm cấp nước khu dân cư hoặc các dây chuyền sản xuất quy mô trung bình.

2. Tính sẵn có: Tại Việt Nam, từ các đại lý nhỏ đến các kho lớn đều luôn sẵn hàng dn125. Việc tìm mua hoặc thay thế chỉ mất vài giờ đồng hồ.

3. Tương thích đa dạng: Hầu hết các tủ điều khiển, máy bơm công nghiệp hiện nay đều thiết kế đầu ra chuẩn PN16 để khớp với các dòng van này.

4. Tối ưu chi phí: PN16 mang lại sự cân bằng hoàn hảo giữa độ an toàn và độ dày vật liệu, giúp doanh nghiệp không phải trả thêm tiền cho những mức áp suất quá cao không cần thiết.

Thiết bị này xuất hiện dày đặc trong hệ thống điều hòa trung tâm (Chiller), hệ thống chữa cháy tự động (Sprinkler) và các nhà máy xử lý nước thải.

DN125 PN16 được ứng dụng trong những hệ thống nào?

Dưới đây là những môi trường vận hành thực tế mà bạn dễ dàng bắt gặp các thiết bị này:

• Hệ thống PCCC: Van cổng và van báo động DN125 thường nằm ở các trục đứng cấp nước chữa cháy cho các tầng hầm tòa nhà.

• Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh cho hệ thống điều hòa trung tâm tại các trung tâm thương mại.

• Trạm bơm công nghiệp: Van một chiều và khớp nối mềm DN125 giúp bảo vệ máy bơm khỏi hiện tượng búa nước.

• Nhà máy thực phẩm nhẹ: Các dòng van bướm inox DN125 được dùng để điều tiết nước cấp sản xuất hoặc nước rửa công nghiệp.

Phân tích kỹ thuật: Trong trường hợp hệ thống có hiện tượng búa nước mạnh (như các chung cư cao trên 30 tầng), dù áp suất tĩnh chỉ là 10 bar, các kỹ sư thường nâng cấp lên PN25 ở các tầng thấp để đảm bảo an toàn tuyệt đối trước các cú sốc áp lực.

Những sai lầm thường gặp khi chọn DN125 PN16

Để hệ thống vận hành trơn tru, bạn cần tránh các lỗi "kinh điển" sau:

1. Nhầm lẫn tiêu chuẩn kết nối: Đây là lỗi phổ biến nhất. Khách mua van chuẩn BS (Anh) về lắp cho mặt bích chuẩn JIS (Nhật). Kết quả là không thể xỏ bulong qua lỗ.

2. Bỏ qua nhiệt độ: Van gang PN16 dùng cho nước lạnh rất tốt, nhưng nếu dùng cho hơi nóng trên 200°C mà không kiểm tra lại đặc tính vật liệu, thân van có thể bị nứt.

3. Nhầm giữa DN và OD: Mua van DN125 (phi 141) về để lắp cho ống nhựa PVC phi 125 (thực tế chỉ là DN100). Sự sai lệch này khiến việc lắp đặt bị đình trệ.

4. Dùng PN16 cho áp suất sát ngưỡng: Nếu áp suất vận hành thường xuyên ở mức 15.5 - 16 bar, hãy cân nhắc dùng thiết bị PN25 để có biên độ an toàn, tránh việc thiết bị luôn hoạt động ở trạng thái quá tải.

Hậu quả: Ngoài việc mất thêm chi phí mua mới, rò rỉ tại các vị trí này có thể gây hỏng hóc các thiết bị điện tử xung quanh hoặc gây mất an toàn lao động nghiêm trọng.

Checklist chọn thiết bị DN125 PN16 phù hợp

Trước khi đặt hàng, hãy đối chiếu với danh sách kiểm tra sau:

•  Lưu chất là gì? (Nước sạch, nước thải, hóa chất, hay khí?)

•  Áp suất làm việc thực tế là bao nhiêu? (Có vượt quá 16 bar lúc khởi động bơm không?)

•  Nhiệt độ tối đa của lưu chất?

•  Tiêu chuẩn mặt bích hiện có trên đường ống? (DIN, BS, JIS hay ANSI?)

•  Vật liệu thân van yêu cầu? (Gang, Thép hay Inox?)

•  Kiểu vận hành? (Tay quay, tay gạt, hay điều khiển điện/khí nén?)

Lời khuyên: Nên đối chiếu trực tiếp bản vẽ piping hoặc tháo thiết bị cũ ra đo khoảng cách lỗ bulong trước khi chốt đơn hàng số lượng lớn.

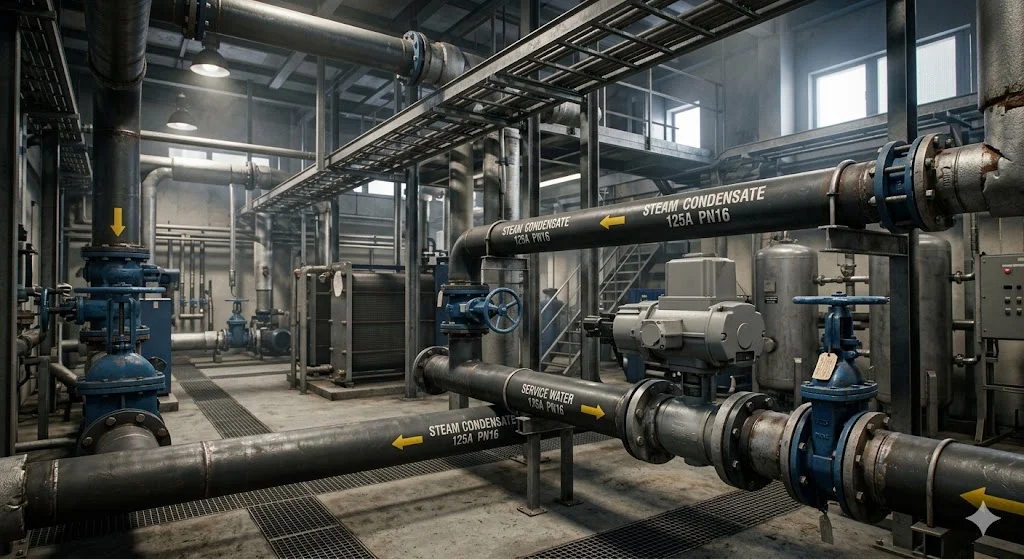

Hướng dẫn lắp đặt và bảo trì thiết bị DN125 PN16

Việc lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ thiết bị lên gấp đôi:

1. Làm sạch: Vệ sinh sạch bề mặt mặt bích và đệm gioăng. Chỉ một hạt cát nhỏ cũng có thể gây rò rỉ ở áp lực 16 bar.

2. Sử dụng gioăng phù hợp: Với PN16, nên dùng gioăng cao su EPDM (cho nước) hoặc gioăng chì (cho nhiệt độ cao).

3. Siết bulong đối xứng: Không siết chặt vòng tròn mà hãy siết theo hình ngôi sao để lực ép phân bổ đều lên mặt bích, tránh làm vênh thiết bị.

4. Thử áp: Sau khi lắp, cấp áp từ từ và theo dõi các mối nối.

Bảo trì: Với các dòng van DN125, nên thực hiện tra mỡ vào trục van và vận hành đóng/mở định kỳ 6 tháng một lần để tránh tình trạng kẹt cứng do đóng cặn vôi.

FAQ: Câu hỏi thường gặp về DN125 PN16

1. DN125 tương đương với ống bao nhiêu inch?

DN125 tương đương với đường ống 5 Inch. Theo kích thước ống thép tiêu chuẩn, đường kính ngoài (OD) sẽ khoảng 141.3mm.

2. PN16 chịu được áp lực tối đa bao nhiêu mét cột nước?

PN16 tương đương 16 bar, xấp xỉ 160 mét cột nước.

3. Mặt bích PN10 và PN16 có lắp chung được không?

Tùy vào tiêu chuẩn. Ví dụ theo tiêu chuẩn BS 4504, mặt bích DN125 PN10 và PN16 có cùng số lỗ và tâm lỗ bulong, nên có thể lắp chung. Tuy nhiên, cần kiểm tra kỹ thông số nhà sản xuất vì độ dày mặt bích sẽ khác nhau.

4. PN16 và Class 150 có giống nhau không?

Không. Đây là hai hệ tiêu chuẩn khác nhau hoàn toàn (Hệ mét và Hệ inch). Chúng không thể lắp vừa lỗ bulong của nhau.

5. Tại sao van bướm Dn125 pn16 thường dùng chuẩn PN16?

Vì thiết kế van bướm thường dùng cho các hệ thống nước áp lực trung bình, PN16 cung cấp độ bền vừa đủ mà vẫn giữ được trọng lượng nhẹ và giá thành rẻ.

Hiểu đúng DN125 PN16 giúp chọn thiết bị chính xác hơn

Tóm lại, dn125 pn16 là một "chỉ số tín nhiệm" cho thấy sự cân bằng giữa hiệu suất và chi phí trong ngành công nghiệp đường ống. Việc hiểu đúng ý nghĩa của từng con số giúp các kỹ sư và đơn vị thu mua không chỉ chọn đúng thiết bị mà còn đảm bảo hệ thống vận hành ổn định trong nhiều thập kỷ.

Đừng chỉ chọn thiết bị dựa trên kích thước. Hãy luôn xem xét tổng hòa các yếu tố: Áp lực (PN), Tiêu chuẩn kết nối, Vật liệu và Nhiệt độ. Đây chính là chìa khóa để xây dựng một hệ thống đường ống bền bỉ, an toàn và tối ưu về kinh tế.
