Van giám sát PCCC: Giải pháp tối ưu bảo vệ hệ thống chữa cháy luôn sẵn sàng

Vì sao hệ thống PCCC cần van giám sát?

Hãy tưởng tượng một tình huống xấu nhất: Một đám cháy bùng phát tại kho hàng, hệ thống đầu phun Sprinkler đã sẵn sàng, nhưng khi nhiệt độ chạm ngưỡng kích hoạt, nước lại không hề phun ra. Sau khi dập tắt hỏa hoạn bằng các biện pháp thủ công, nguyên nhân mới được tìm thấy: Một chiếc van chặn trên đường ống chính đã bị khóa nhầm trong đợt bảo trì trước đó.

Đây không phải là giả thuyết, mà là rủi ro hiện hữu trong nhiều công trình hiện nay. Khi hệ thống chữa cháy mất áp lực hoặc thiếu nước mà không có cảnh báo, toàn bộ mạng lưới cứu hỏa nghìn tỷ cũng trở nên vô dụng. Việc sử dụng van giám sát (hay van giám sát hệ thống chữa cháy) chính là "mắt thần" giúp loại bỏ hoàn toàn các sai sót do con người.

Nếu không trang bị thiết bị này, doanh nghiệp phải đối mặt với:

• Không đạt nghiệm thu PCCC: Các quy chuẩn mới (TCVN, NFPA) ngày càng khắt khe về việc giám sát trạng thái thiết bị.

• Vô hiệu hóa hệ thống: Van bị đóng sai vị trí khiến nước không thể đến đầu phun.

• Rủi ro tài chính: Cháy lan rộng do phản ứng chậm dẫn đến thiệt hại về người và của, thậm chí bị từ chối bảo hiểm.

Van giám sát PCCC là gì?

Van giám sát là thiết bị chuyên dụng được tích hợp bộ công tắc giám sát (Supervisory Switch) để theo dõi và truyền báo cáo trạng thái đóng hoặc mở của đĩa van về tủ điều khiển trung tâm.

Trong một hệ thống chữa cháy tiêu chuẩn, các van chặn (như van cổng, van bướm) bắt buộc phải luôn ở trạng thái "Mở hoàn toàn" để đảm bảo lưu lượng nước. Van giám sát đóng vai trò như một thiết bị an ninh:

1. Gửi tín hiệu: Ngay khi có tác động làm dịch chuyển vị trí đĩa van, tín hiệu sẽ được truyền về trung tâm báo cháy.

2. Đảm bảo tính sẵn sàng: Giúp kỹ thuật viên phát hiện ngay lập tức nếu ai đó vô tình hoặc cố ý can thiệp vào nguồn nước chữa cháy.

Về cấu trúc, thiết bị này bao gồm phần thân van cơ khí bền bỉ và bộ thiết bị điện (mạch đấu nối tín hiệu) được bao bọc chống thấm nước, chống cháy.

Nguyên lý hoạt động của van giám sát

Cơ chế vận hành của thiết bị dựa trên sự tương tác giữa trục van và công tắc hành trình bên trong bộ giám sát.

• Trạng thái bình thường: Khi van ở vị trí mở hoàn toàn, công tắc giám sát ở trạng thái tĩnh. Hệ thống trung tâm ghi nhận "Normal".

• Trạng thái kích hoạt cảnh báo: Chỉ cần có lực tác động khiến tay quay hoặc tay gạt di chuyển (khoảng 1/5 vòng quay hoặc tùy chỉnh), bộ truyền động sẽ tác động vào tiếp điểm điện. Tín hiệu này ngay lập tức kích hoạt lỗi "Supervisory Signal" trên tủ báo cháy.

Tại sao phải giám sát liên tục?

Trong kỹ thuật PCCC, chúng ta cần phân biệt giữa Tín hiệu báo cháy (Alarm Signal) và Tín hiệu giám sát (Supervisory Signal). Tín hiệu từ van không báo có cháy, nhưng nó báo rằng "Hệ thống đang bị lỗi vận hành". Các tiêu chuẩn như NFPA 13 hay TCVN 12307 nhấn mạnh rằng mọi van điều khiển nguồn nước chữa cháy phải được giám sát để tránh lỗi "quên mở van" – nguyên nhân hàng đầu khiến hệ thống Sprinkler thất bại.

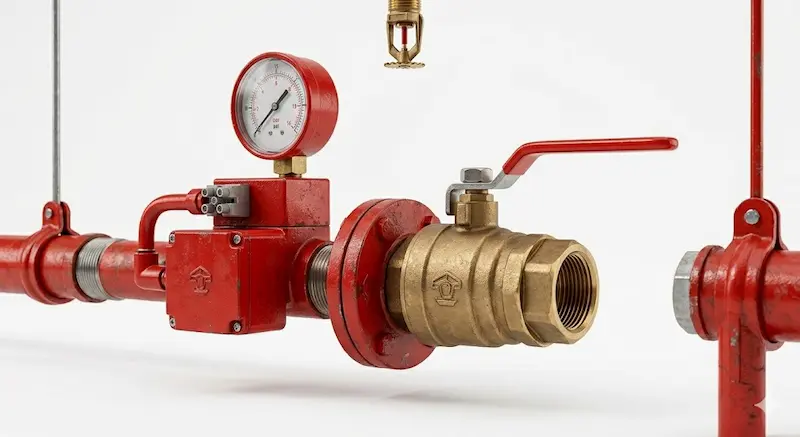

Cấu tạo chi tiết của van giám sát

Một chiếc van đạt chuẩn không chỉ bền về cơ khí mà phải nhạy về tín hiệu điện. Cấu tạo cơ bản gồm 4 phần chính:

1. Thân van: Thường được chế tạo từ gang cầu (Ductile Iron) sơn phủ Epoxy đỏ đặc trưng hoặc Inox 304/316 đối với môi trường ăn mòn. Thân van phải chịu được áp suất cao, thường là PN16 trở lên.

2. Bộ công tắc giám sát (Supervisory Switch): Đây là "linh hồn" của van, chứa các tiếp điểm NO (thường hở) và NC (thường đóng).

3. Bộ truyền động: Tùy loại van mà có thể là tay quay (với van cổng/van bướm lớn) hoặc tay gạt.

4. Kiểu kết nối:

   • Mặt bích (Flanged): Dùng cho đường ống lớn, độ kín cao.

   • Nối rãnh (Grooved): Thi công nhanh, giảm rung lắc, đang là xu hướng hiện nay.

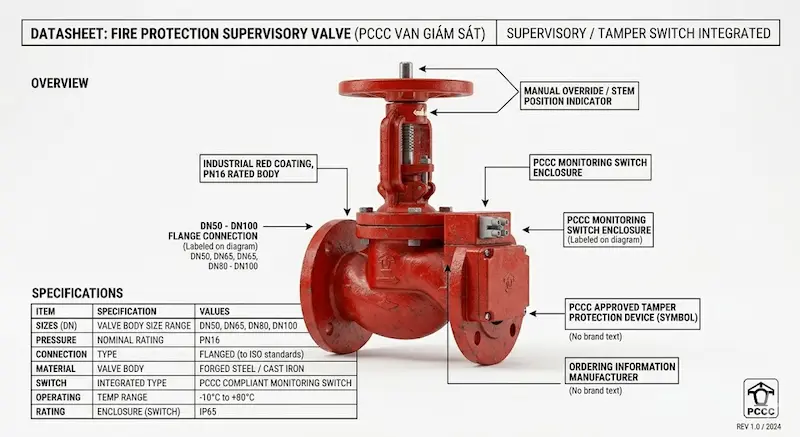

Thông số kỹ thuật tiêu chuẩn:

• Kích cỡ: DN50, DN65, DN100... lên đến DN300.

• Áp lực làm việc: 175 PSI, 250 PSI hoặc 300 PSI.

• Chứng nhận: UL Listed, FM Approved – những tiêu chuẩn vàng đảm bảo thiết bị hoạt động tin cậy trong điều kiện khắc nghiệt

Các loại van giám sát PCCC phổ biến hiện nay

Dựa trên cấu tạo và vị trí lắp đặt, thị trường chia thành các dòng chính sau:

1. Van cổng giám sát tín hiệu (Gate Valve with Tamper Switch)

Van cổng giám sát tín hiệu này thường có phần trục van chuyển động lên xuống. Công tắc giám sát được gắn trực tiếp để theo dõi hành trình của trục.

• Ưu điểm: Lưu lượng dòng chảy không bị cản trở, độ bền cực cao.

• Ứng dụng: Lắp tại các đường ống chính, trạm bơm.

2. Van bướm giám sát tín hiệu (Butterfly Valve with Tamper Switch)

Đĩa van xoay 90 độ để đóng mở. Hộp số đi kèm tích hợp sẵn dây tín hiệu.

• Ưu điểm: Thiết kế nhỏ gọn, tiết kiệm không gian, giá thành kinh tế hơn van cổng.

• Ứng dụng: Lắp tại các nhánh tầng của hệ thống Sprinkler.

3. Van OS&Y giám sát (Outside Screw and Yoke)

Là loại van cổng có trục nổi. Người vận hành nhìn từ xa có thể biết van đang mở hay đóng qua độ nhô của trục. Khi tích hợp thêm bộ giám sát điện, nó trở thành dòng van an toàn nhất.

Bảng so sánh nhanh:

Phân biệt van giám sát PCCC và van thường

Nhiều chủ đầu tư thắc mắc: "Tại sao không dùng van cơ thông thường cho rẻ?". Câu trả lời nằm ở hai chữ: Trách nhiệm.

• Về tính năng: Van thường chỉ có chức năng đóng/ngắt cơ học. Nếu ai đó khóa van, bạn sẽ không hề hay biết cho đến khi hỏa hoạn xảy ra. Van giám sát (supervisory valve) loại bỏ sự mơ hồ này bằng cách "lên tiếng" trên tủ trung tâm ngay khi có sự thay đổi trạng thái.

• Về nghiệm thu: Theo quy định PCCC hiện hành, các vị trí then chốt như đầu cấp nước Sprinkler, van chặn cụm bơm bắt buộc phải là van có tín hiệu điện.

• Về an toàn: Sử dụng van thường tiềm ẩn nguy cơ phá hoại hoặc sơ suất kỹ thuật cực cao. Van tín hiệu pccc đảm bảo rằng hệ thống luôn "sống".

Các tiêu chuẩn kỹ thuật cần biết khi chọn van giám sát PCCC

Khi mua sắm hoặc thiết kế, bạn không nên chỉ nhìn vào kích thước DN. Hãy chú ý các tiêu chuẩn sau:

1. UL Listed/FM Approved: Đây là chứng nhận từ Underwriters Laboratories và Factory Mutual. Một thiết bị có logo UL/FM nghĩa là nó đã vượt qua các bài kiểm tra áp lực và độ nhạy tín hiệu khắc nghiệt nhất thế giới.

2. TCVN 3890: Tiêu chuẩn Việt Nam về trang bị thiết bị PCCC cho công trình.

3. NFPA 13/20: Tiêu chuẩn của Hiệp hội Phòng cháy chữa cháy Hoa Kỳ, yêu cầu giám sát chặt chẽ các van điều khiển.

Sai lầm thường gặp: Chọn van giá rẻ không có chứng chỉ, dẫn đến việc bộ tiếp điểm bị rỉ sét sau một thời gian, gây báo giả liên tục hoặc không báo khi van bị đóng. Điều này khiến hệ thống BMS/Fire Alarm trở nên hỗn loạn.

Van giám sát PCCC được sử dụng ở đâu?

Hệ thống PCCC tự động hiện đại không thể thiếu thiết bị này tại các khu vực:

• Chung cư & Cao ốc: Lắp tại mỗi tầng (trước cụm van báo động - Alarm Valve) để kiểm soát nước cấp cho từng sàn.

• Nhà xưởng & Kho bãi: Đặc biệt là những nơi có giá kệ cao, yêu cầu hệ thống Sprinkler phản ứng nhanh.

• Trạm bơm chữa cháy: Giám sát các van hút và van đẩy của máy bơm.

• Hệ thống chữa cháy bằng khí/bọt: Đảm bảo nguồn khí/bọt luôn sẵn sàng đi vào đường ống dẫn.

Vị trí lắp đặt tối ưu là tại các điểm phân nhánh hoặc đầu vào của các thiết bị chính như cụm Alarm Valve, Pre-action Valve.

Những lỗi thường gặp khi lắp đặt van giám sát PCCC

Dù thiết bị có tốt đến đâu, lỗi lắp đặt vẫn có thể vô hiệu hóa nó:

• Đấu sai sơ đồ tín hiệu: Thường xuyên nhầm lẫn giữa tiếp điểm NO và NC, khiến tủ báo cháy hiển thị lỗi ngược (mở báo lỗi, đóng lại báo bình thường).

• Lắp ngược chiều dòng chảy: Đối với van bướm, việc lắp ngược có thể ảnh hưởng đến đĩa van và cảm biến.

• Không kiểm tra Supervisory Switch: Lắp xong không chạy thử đóng/mở để xem tín hiệu có truyền về trung tâm hay không.

• Thiếu bảo vệ dây dẫn: Dây tín hiệu không được luồn trong ống thép hoặc ống ruột gà, dẫn đến việc bị chuột cắn hoặc mục nát do môi trường.

Hướng dẫn chọn van giám sát PCCC phù hợp

Trước khi quyết định mua, hãy điền vào checklist sau:

•  Kích thước: Xác định đường ống là bao nhiêu (DN50 - DN300)?

•  Áp lực: Áp suất làm việc tối đa của hệ thống là bao nhiêu (thường là 16 bar)?

•  Tiêu chuẩn: Công trình có yêu cầu UL/FM hay chỉ cần chứng nhận xuất xưởng?

•  Kết nối: Mặt bích (chuẩn JIS, DIN, ANSI) hay nối rãnh?

•  Tương thích: Tín hiệu đầu ra có phù hợp với module giám sát của tủ báo cháy không?

Lời khuyên từ chuyên gia: Hãy luôn ưu tiên các dòng van có thương hiệu uy tín và yêu cầu đơn vị cung cấp đầy đủ chứng chỉ CO/CQ để đảm bảo quyền lợi khi nghiệm thu.

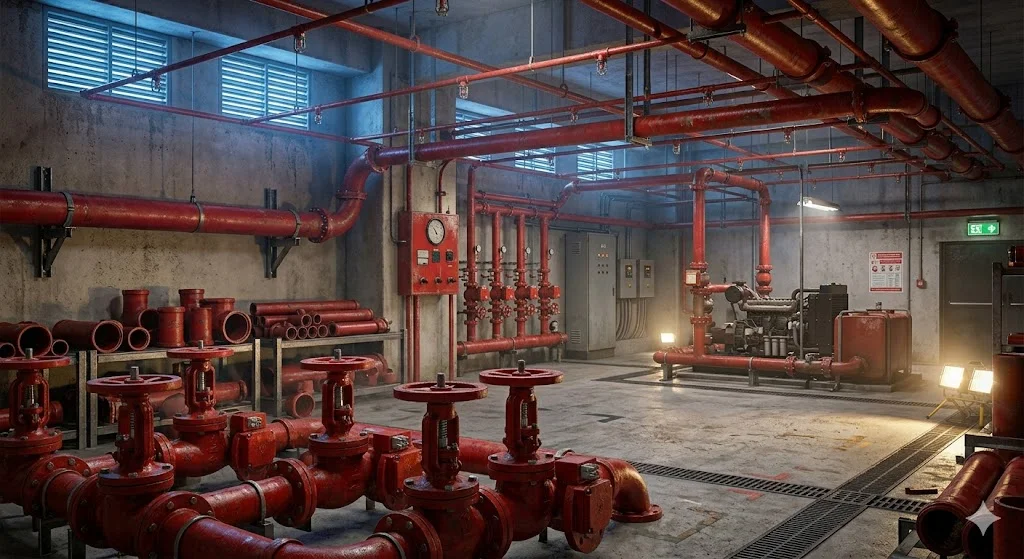

Quy trình kiểm tra và bảo trì van giám sát PCCC

Đừng để van "ngủ quên" nhiều năm. Hãy thực hiện bảo trì định kỳ 6 tháng/lần theo các bước:

1. Kiểm tra trực quan: Thân van có rỉ sét, rò rỉ nước hay không?

2. Thử nghiệm tín hiệu: Xoay nhẹ tay quay van (khoảng 2 vòng) và kiểm tra xem tủ trung tâm có phát cảnh báo "Supervisory" không.

3. Vệ sinh tiếp điểm: Đảm bảo hộp đấu nối điện khô ráo, không có côn trùng xâm nhập.

4. Bôi trơn: Tra dầu mỡ vào trục van và hộp số để đảm bảo vận hành trơn tru.

FAQ: Câu hỏi thường gặp về van giám sát

1. Van giám sát PCCC có bắt buộc không?

Có. Theo quy chuẩn hiện hành cho các công trình cao tầng, nhà kho quy mô lớn và hệ thống chữa cháy tự động, việc giám sát trạng thái các van chặn là yêu cầu bắt buộc để nghiệm thu.

2. Van giám sát và van tín hiệu có giống nhau không?

Về cơ bản là một. Tên gọi "van tín hiệu" nhấn mạnh vào khả năng truyền tín hiệu điện, còn "van giám sát" nhấn mạnh vào vai trò quản lý hệ thống.

3. Nên dùng van bướm hay van cổng giám sát?

Nếu không gian hẹp và ngân sách vừa phải, hãy chọn van bướm. Nếu cần độ bền tuyệt đối và lắp cho đường ống hút của máy bơm, van cổng (đặc biệt là OS&Y) là lựa chọn tốt nhất.

4. Bao lâu cần kiểm tra van giám sát một lần?

Theo tiêu chuẩn NFPA 25, bạn nên kiểm tra trạng thái van hàng tuần bằng mắt và kiểm tra tín hiệu điện định kỳ mỗi quý hoặc tối thiểu 6 tháng một lần.

Kết luận: Lựa chọn đúng giúp hệ thống an toàn hơn

Van giám sát PCCC không chỉ là một thiết bị cơ khí đơn thuần, nó là "cam kết" cho sự an toàn của toàn bộ công trình. Một hệ thống chữa cháy dù đắt tiền đến đâu cũng sẽ trở nên vô nghĩa nếu dòng nước bị chặn lại bởi một chiếc van bị đóng nhầm.

Việc đầu tư vào các dòng van đạt chuẩn, có tín hiệu phản hồi chính xác không chỉ giúp bạn dễ dàng đi qua các đợt kiểm tra nghiệm thu, mà quan trọng nhất là bảo vệ tài sản và tính mạng con người một cách chủ động.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về Van giám sát pccc .
