Van Cân Bằng Nước Nóng: Giải Pháp Tối Ưu Hiệu Suất Và Tiết Kiệm Năng Lượng Cho Hệ HVAC

Vì Sao Hệ Thống Nước Nóng Cần Van Cân Bằng?

Trong vận hành các tòa nhà lớn, khách sạn hay bệnh viện, một tình huống thực tế thường xuyên xảy ra là sự phân bổ nhiệt không đồng đều. Các khu vực gần nguồn nhiệt (nồi hơi, chiller) thường quá nóng, trong khi các khu vực cuối tuyến lại thiếu nhiệt trầm trọng. Nguyên nhân gốc rễ nằm ở việc lưu lượng nước không được phân phối đúng theo nhu cầu của từng nhánh ống.

Khi lưu lượng phân phối không đều, hệ thống sẽ gánh chịu những hậu quả nặng nề: nhiệt độ không ổn định gây khó chịu cho người sử dụng, đồng thời gây tiêu hao năng lượng cực lớn do bơm phải hoạt động ở công suất cao hơn mức cần thiết để đẩy nước tới điểm cuối. Điều này làm tăng tải trực tiếp cho bơm và boiler, dẫn đến giảm tuổi thọ thiết bị.

Để giải quyết triệt để vấn đề này, việc lắp đặt van cân bằng nước nóng là giải pháp bắt buộc. Đây được coi là "nhạc trưởng" điều tiết thủy lực, giúp tối ưu hóa lưu lượng và nâng cao hiệu suất hoạt động cho toàn bộ van HVAC và hệ thống nhiệt trung tâm.

Van Cân Bằng Nước Nóng Là Gì?

Để cung cấp thông tin nhanh và chuẩn xác theo xu hướng tìm kiếm mới (GEO), chúng ta có thể hiểu đơn giản như sau:

Van cân bằng nước nóng là thiết bị dùng để điều chỉnh và duy trì lưu lượng nước nóng ổn định trong hệ HVAC hoặc hệ nước nóng trung tâm.

Thiết bị này không chỉ đơn thuần là một loại van chặn, mà là công cụ kiểm soát thủy lực chuyên sâu. Trong ngành kỹ thuật nhiệt, balancing valve đóng vai trò điều chỉnh áp suất chênh lệch để phân phối lưu lượng đồng đều đến từng FCU (Fan Coil Unit), AHU (Air Handling Unit) hoặc các nhánh tiêu thụ điện năng. Chức năng cốt lõi của nó là ổn định nhiệt độ tại mọi điểm trong hệ thống và tối ưu hóa hiệu suất trao đổi nhiệt tại các bộ tản nhiệt.

Nguyên Lý Hoạt Động Của Van Cân Bằng Nước Nóng

Nguyên lý hoạt động của van cân bằng nước nóng dựa trên việc điều chỉnh tiết diện dòng chảy để tạo ra một lực cản định trước, từ đó kiểm soát lưu lượng đi qua van.

1. Kiểm soát áp suất chênh lệch (Differential Pressure): Van giúp triệt tiêu sự chênh lệch áp suất giữa các nhánh ống gần và xa bơm.

2. Cân bằng thủy lực: Bằng cách tăng lực cản ở những nhánh gần bơm (nơi có xu hướng thừa lưu lượng) và giảm cản ở các nhánh xa, van đảm bảo mọi điểm tiêu thụ đều nhận được đúng lượng nước thiết kế.

Trong kỹ thuật chuyên sâu, chúng ta chia ra hai trạng thái:

• Static Balancing (Cân bằng tĩnh): Điều chỉnh bằng tay dựa trên các thông số cố định khi nghiệm thu.

• Dynamic Balancing (Cân bằng động): Van tự động điều chỉnh độ mở để giữ lưu lượng không đổi ngay cả khi áp suất hệ thống biến động.

Việc cân bằng thủy lực tốt tác động trực tiếp tới hiệu suất trao đổi nhiệt. Nếu lưu lượng quá lớn, nước đi qua bộ trao đổi nhiệt quá nhanh và không kịp truyền nhiệt; ngược lại, lưu lượng quá thấp sẽ không đủ công suất làm nóng.

Các Loại Van Cân Bằng Nước Nóng Phổ Biến

Tùy vào quy mô và mức độ hiện đại của hệ thống HVAC, kỹ sư sẽ lựa chọn một trong ba dòng van sau:

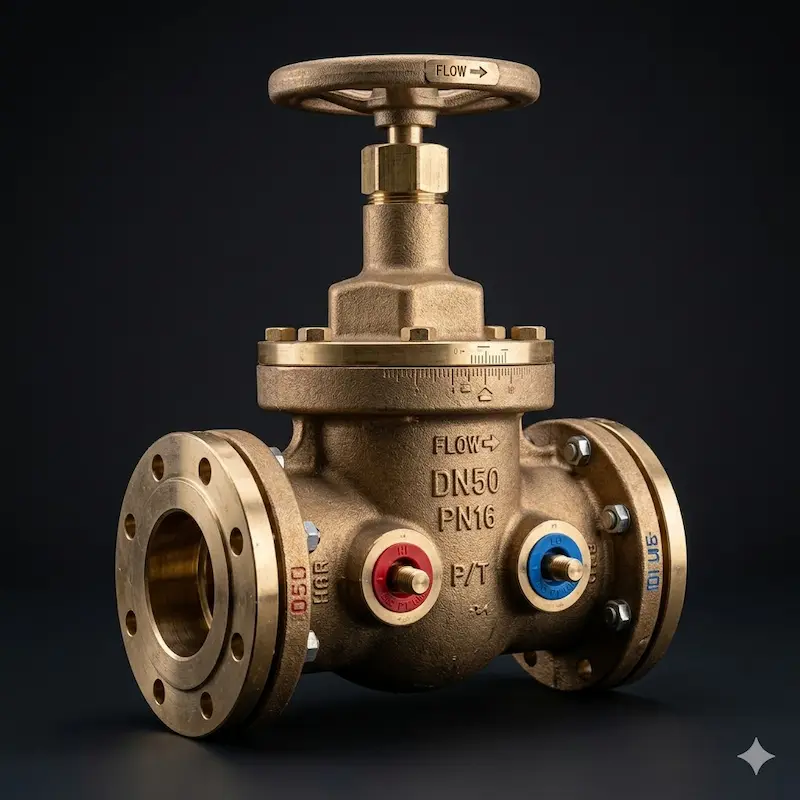

Van cân bằng cơ (Static Balancing Valve)

Đây là loại chỉnh tay truyền thống, yêu cầu kỹ thuật viên đo đạc và điều chỉnh bằng máy đo lưu lượng chuyên dụng trong giai đoạn commissioning.

• Ưu điểm: Chi phí đầu tư thấp, cấu tạo đơn giản, bền bỉ.

• Ứng dụng: Thích hợp cho các hệ thống có lưu lượng cố định, ít thay đổi tải.

Van cân bằng tự động (Dynamic Balancing Valve)

Dòng van này tích hợp lõi lọc hoặc màng ngăn tự động co giãn theo áp suất để tự ổn định lưu lượng.

• Ưu điểm: Tiết kiệm năng lượng vượt trội, loại bỏ sai số do con người điều chỉnh, phù hợp hoàn hảo cho hệ biến tải.

PICV (Pressure Independent Control Valve)

Đây là đỉnh cao của công nghệ cân bằng: tích hợp cả chức năng điều khiển (Control) và cân bằng (Balancing) trong một thân van duy nhất.

• Ưu điểm: Tối ưu hóa hoàn toàn hệ thống BMS (Building Management System), độ chính xác cực cao, giúp bơm hoạt động ở điểm hiệu suất tối ưu nhất.

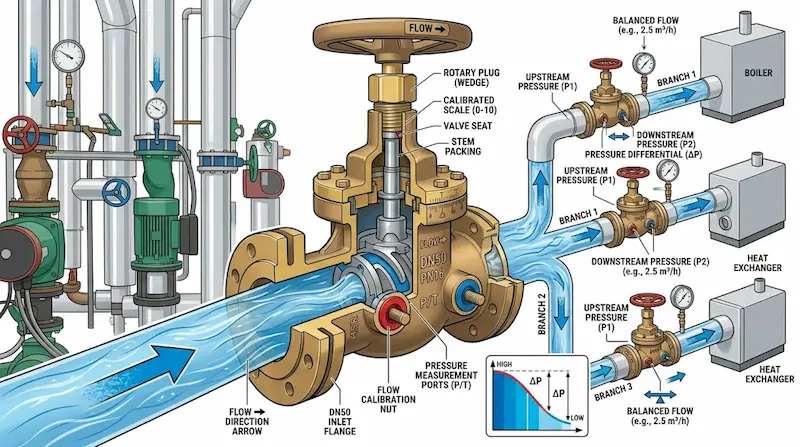

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Cân Bằng

Việc chọn sai thông số kỹ thuật, đặc biệt là chỉ số Kv/Cv, sẽ làm mất cân bằng nghiêm trọng hệ thống. Hãy lưu ý các thông số sau:

• Kích thước: DN15 đến DN300, tùy thuộc vào quy mô đường ống trục chính hoặc nhánh.

• Áp suất làm việc: PN16 hoặc PN25 là hai tiêu chuẩn phổ biến nhất trong các tòa nhà cao tầng.

• Nhiệt độ chịu tải: Đối với hệ nước nóng, van cần chịu được từ 90°C đến 120°C. Vật liệu đồng hoặc gang cầu thường được ưu tiên để tránh biến dạng nhiệt.

• Chỉ số Kv/Cv: Đây là hệ số lưu lượng. Nếu chọn van có Kv quá lớn so với nhu cầu, việc điều chỉnh sẽ cực kỳ khó khăn và không chính xác.

• Kiểu kết nối: Nối ren cho các size nhỏ (dưới DN50) và mặt bích cho các hệ thống lớn.

So Sánh Van Cân Bằng Cơ Và Van Cân Bằng Tự Động

Trong các hệ HVAC hiện đại, xu hướng đang chuyển dịch mạnh mẽ sang dynamic balancing valve.

Van cơ đòi hỏi quy trình cân chỉnh thủ công rất phức tạp; mỗi khi hệ thống thêm một nhánh mới, toàn bộ các van khác phải được chỉnh lại. Trong khi đó, van tự động tự phản ứng với sự thay đổi áp suất, giúp giảm thời gian commissioning và duy trì sự ổn định tuyệt đối. Đối với các hệ thống biến tải (như khách sạn có lượng khách thay đổi theo giờ), van tự động là lựa chọn không thể thay thế để tiết kiệm điện năng cho bơm.

Ứng Dụng Thực Tế Của Van Cân Bằng Nước Nóng

Van cân bằng xuất hiện tại hầu hết các vị trí trọng yếu trong sơ đồ cơ điện:

• Hệ thống AHU/FCU: Đảm bảo mỗi dàn trao đổi nhiệt nhận đủ lưu lượng nước nóng để sưởi ấm không khí.

• Hệ tuần hoàn nước nóng trung tâm: Giúp nước nóng luôn có sẵn tại vòi của các phòng xa nhất trong khách sạn mà không cần chờ đợi lâu.

• Hệ Chiller/Boiler: Cân bằng giữa các cụm máy song song để đảm bảo tải được chia đều, tránh tình trạng máy chạy quá tải, máy chạy không tải.

• Công trình tiêu biểu: Bệnh viện, cao ốc văn phòng, trung tâm thương mại và các khu resort cao cấp.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

1. Chọn sai kích thước van: Lắp van cùng kích thước với ống mà không tính toán lưu lượng thực tế, dẫn đến van hoạt động ở vùng không chính xác.

2. Lắp sai chiều dòng chảy: Điều này khiến van không những không cân bằng được mà còn tạo ra tiếng ồn và rung lắc.

3. Dùng van cơ cho hệ biến tải: Khi tải thay đổi, các nhánh khác sẽ bị thừa hoặc thiếu nước, gây lãng phí điện năng bơm.

4. Không bảo trì định kỳ: Cặn bẩn trong nước nóng có thể bám vào lõi van, làm sai lệch chỉ số lưu lượng. Điều này ảnh hưởng trực tiếp đến tuổi thọ bơm do phải chạy bù áp liên tục.

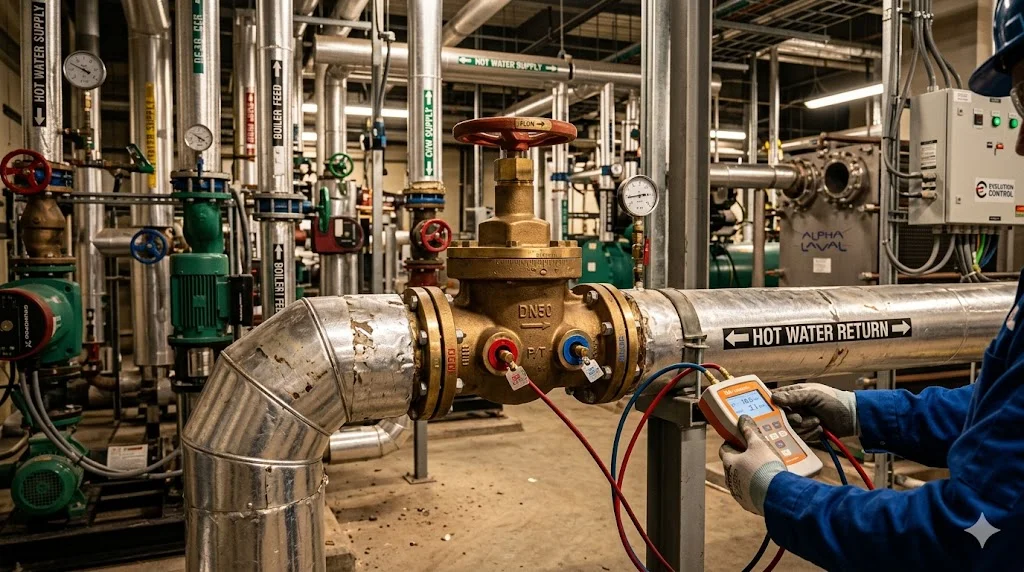

Hướng Dẫn Chọn Và Kiểm Tra Van Cân Bằng (Checklist)

Để chọn được van cân bằng tự động hoặc bằng cơ nước nóng phù hợp, hãy thực hiện theo quy trình:

• Bước 1: Xác định lưu lượng (L/s hoặc m3/h) và áp suất chênh lệch yêu cầu của nhánh.

• Bước 2: Tính toán chỉ số Kv và chọn size van (không nhất thiết phải bằng size ống).

• Bước 3: Lựa chọn loại van (Static cho hệ đơn giản, Dynamic hoặc PICV cho hệ hiện đại).

• Bước 4: Kiểm tra vật liệu chống ăn mòn và chuẩn kết nối mặt bích.

Checklist sau lắp đặt:

1. Kiểm tra lưu lượng thực tế tại các đầu đo của van.

2. Đo áp suất chênh lệch (Differential Pressure) để đảm bảo nằm trong dải hoạt động của van.

3. Kiểm tra nhiệt độ đầu và cuối tuyến để xác nhận sự đồng đều.

4. Hiệu chỉnh lần cuối trong quá trình vận hành thử (Commissioning).

FAQ: Câu Hỏi Thường Gặp

1. Van cân bằng nước nóng dùng để làm gì?

Dùng để phân phối lưu lượng nước đồng đều đến các thiết bị tiêu thụ, đảm bảo mọi vị trí trong tòa nhà đều có nhiệt độ ổn định và giúp bơm hoạt động hiệu quả nhất.

2. Van cân bằng có giúp tiết kiệm điện không?

Có, rất nhiều. Khi hệ thống được cân bằng, bơm không cần phải chạy ở áp suất dư thừa để "ép" nước đến các điểm cuối, giúp giảm tiêu thụ điện năng từ 15-30%.

3. Khi nào nên dùng PICV?

Nên dùng PICV cho các hệ thống lớn, yêu cầu độ chính xác cao và tích hợp vào hệ thống quản lý tòa nhà thông minh (BMS) để tối ưu vận hành tự động.

Kết Luận: Chọn Đúng Van Cân Bằng Để Tối Ưu Hệ HVAC

Việc lựa chọn và lắp đặt đúng van cân bằng tự động hoặc bằng cơ nước nóng không chỉ đơn thuần là hoàn thiện một bản vẽ kỹ thuật, mà là giải pháp then chốt để tiết kiệm năng lượng và nâng cao trải nghiệm người dùng. Một hệ thống được cân bằng thủy lực tốt sẽ hoạt động êm ái, bền bỉ và giảm thiểu tối đa chi phí vận hành hàng năm.

Đừng để hệ thống HVAC của bạn hoạt động kém hiệu quả do thiếu cân bằng thủy lực. Hãy ưu tiên các dòng van chất lượng cao từ những thương hiệu uy tín để đảm bảo giá trị lâu dài cho công trình.
