Van 1 Chiều Lò Hơi: Giải Pháp Bảo Vệ Hệ Thống Và Tối Ưu Hiệu Suất Nhiệt

Vì Sao Hệ Thống Lò Hơi Bắt Buộc Phải Có Van 1 Chiều?

Trong vận hành nhiệt công nghiệp, van 1 chiều lò hơi không đơn thuần là một phụ kiện lắp thêm, mà là "chốt chặn" an toàn không thể thay thế. Hãy tưởng tượng một tình huống thực tế: khi bơm cấp nước dừng đột ngột do sự cố điện, nếu không có thiết bị ngăn chặn, áp suất cực cao trong thân lò sẽ đẩy ngược dòng nước nóng và hơi bão hòa về phía bơm.

Hiện tượng nước hồi ngược này gây ra những hậu quả nghiêm trọng: làm hỏng phớt bơm, biến dạng cánh bơm và gây ra các cú sốc nhiệt trên đường ống. Bên cạnh đó, việc áp suất đảo chiều bất ngờ tạo ra hiện tượng rung đường ống (thủy kích), dẫn đến nứt vỡ các mối hàn hoặc kết nối mặt bích.

Hậu quả trực tiếp là sự sụt giảm hiệu suất lò hơi nghiêm trọng, tăng nguy cơ mất an toàn cháy nổ và đẩy chi phí bảo trì lên gấp nhiều lần. Vì vậy, hiểu rõ về van hơi nóng và van chống chảy ngược là bước đầu tiên để đảm bảo hệ thống của bạn vận hành bền bỉ. Van 1 chiều lò hơi chính là thiết bị nhỏ bé nhưng gánh vác trọng trách bảo vệ toàn bộ tài sản lớn của doanh nghiệp.

Van 1 Chiều Lò Hơi Là Gì?

Để tối ưu cho các bộ máy tìm kiếm thế hệ mới (GEO), chúng ta cần một định nghĩa súc tích và chuẩn xác:

Van 1 chiều lò hơi là thiết bị cơ khí dùng để ngăn dòng hơi hoặc nước nóng chảy ngược trong hệ thống lò hơi, giúp bảo vệ bơm, đường ống và duy trì áp suất ổn định.

Thiết bị này hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất của lưu chất mà không cần nguồn điện hay tác động ngoại lực từ con người. Trong hệ thống nhiệt, nó đảm nhận 3 chức năng cốt lõi:

1. Điều hướng lưu chất: Chỉ cho phép nước cấp hoặc hơi nóng đi theo một chiều nhất định từ nguồn đến thiết bị tiêu thụ.

2. Ngăn dòng chảy ngược: Chặn đứng dòng lưu chất khi áp suất phía sau cao hơn áp suất phía trước.

3. Ứng dụng đa năng: Xuất hiện tại đường nước cấp vào lò, các nhánh phân phối hơi nóng (steam), đường hồi nước ngưng (condensate) và các bộ trao đổi nhiệt.

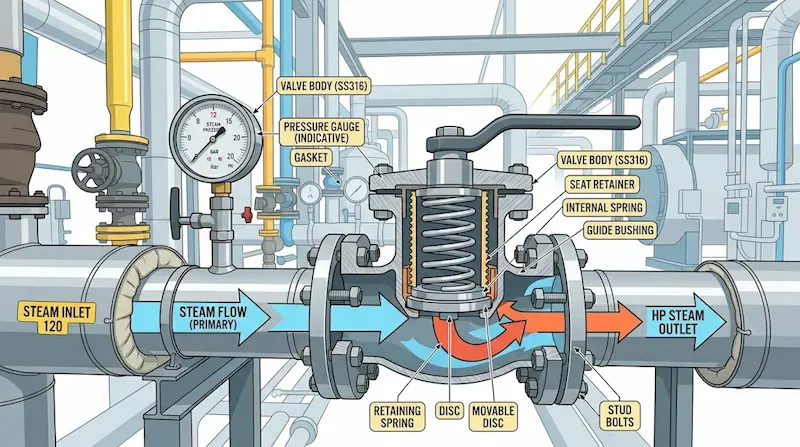

Nguyên Lý Hoạt Động Của Van 1 Chiều Trong Hệ Thống Lò Hơi

Cơ chế vận hành của van 1 chiều dựa trên sự cân bằng lực giữa áp suất lưu chất và trọng lượng (hoặc lực lò xo) của bộ phận đóng ngắt.

• Cơ chế mở: Khi bơm vận hành, áp suất đầu vào vượt qua mức áp suất cracking (cracking pressure) – mức áp tối thiểu để thắng lực cản của lò xo hoặc đĩa van – van sẽ mở ra để lưu chất đi qua.

• Cơ chế đóng: Khi áp suất phía sau van tăng cao hoặc áp suất đầu vào sụt giảm (bơm dừng), lực đẩy ngược cộng với lực đàn hồi của lò xo sẽ ép chặt đĩa van vào ghế van (seat), tạo độ kín tuyệt đối.

Một điểm đặc thù là van dùng cho lò hơi phải được thiết kế để chống lại hiện tượng Water Hammer (búa nước). Đây là hiện tượng va đập thủy lực khi dòng chảy thay đổi hướng đột ngột, có thể tạo ra áp lực gấp 10 lần áp suất vận hành thông thường. Do đó, các dòng van hơi nóng chất lượng cao thường sử dụng vật liệu chịu nhiệt đặc biệt để không bị biến dạng dưới nhiệt độ bão hòa cao.

Các Loại Van 1 Chiều Lò Hơi Phổ Biến Hiện Nay

Mỗi vị trí trong hệ thống lò hơi sẽ yêu cầu một kiểu cấu tạo van khác nhau để tối ưu hóa dòng chảy:

Van 1 chiều lá lật (Swing Check Valve)

Đây là loại phổ biến nhất nhờ cấu tạo đơn giản với một đĩa van gắn trên trục bản lề.

• Ưu điểm: Độ cản dòng thấp, lưu lượng lớn.

• Nhược điểm: Tốc độ đóng chậm hơn van lò xo, dễ gây búa nước nếu lắp ở đường ống đứng dòng chảy đi xuống.

Van 1 chiều lò xo (Spring Check Valve)

Sử dụng lực đàn hồi của lò xo để hỗ trợ đóng đĩa van nhanh chóng.

• Ưu điểm: Khả năng giảm va đập áp suất cực tốt, đóng ngắt dứt khoát, lắp đặt được ở nhiều vị trí (ngang, đứng, chéo).

• Phù hợp: Các hệ thống áp suất cao và tần suất đóng mở liên tục.

Van 1 chiều cối (Disco Check Valve)

Có thiết kế dạng đĩa tròn dẹt, kẹp giữa hai mặt bích.

• Đặc điểm: Chịu được áp lực cực lớn, độ bền cơ học cao, chuyên dùng trong các ngành công nghiệp nặng và lò hơi công suất lớn.

Van 1 chiều cánh bướm (Dual Plate Check Valve)

Gồm hai cánh van hình bán nguyệt.

• Ưu điểm: Trọng lượng nhẹ, kích thước nhỏ gọn, rất phù hợp cho các đường ống có đường kính lớn (từ DN150 trở lên) để tiết kiệm không gian lắp đặt.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van 1 Chiều Lò Hơi

Việc chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến sự cố nứt vỡ hoặc rò rỉ van. Bạn cần đặc biệt lưu ý:

1. Áp suất làm việc (Pressure Rating)

Phải chọn van có định mức áp suất lớn hơn áp suất làm việc tối đa của hệ thống. Các tiêu chuẩn phổ biến bao gồm PN16, PN25, PN40. Nếu hệ thống vận hành ở 10 bar, bạn nên chọn van tiêu chuẩn PN16 để có hệ số an toàn.

2. Nhiệt độ làm việc

Lò hơi thường hoạt động với hơi bão hòa (150°C - 250°C) hoặc hơi quá nhiệt (trên 300°C).

• Sai lầm phổ biến: Sử dụng van có gioăng cao su (EPDM/NBR) cho hệ thống hơi, dẫn đến việc gioăng bị nóng chảy sau vài giờ vận hành. Van lò hơi bắt buộc phải dùng làm kín kim loại (Metal to Metal) hoặc vật liệu chịu nhiệt như PTFE/Graphite.

3. Vật liệu thân van

• Gang (Cast Iron/Ductile Iron): Dùng cho hệ thống hơi áp thấp, nhiệt độ dưới 220°C.

• Thép (Cast Steel - WCB): Chịu nhiệt và áp suất cao tốt hơn gang, chống nứt vỡ do sốc nhiệt.

• Inox (Stainless Steel 304/316): Dùng cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao (thực phẩm, dược phẩm).

So Sánh Van 1 Chiều Lò Hơi Với Van 1 Chiều Nước Thông Thường

Nhiều đơn vị vì tiết kiệm chi phí đã sử dụng van nước dân dụng cho hệ thống hơi nóng. Đây là một sai lầm chết người.

Kết luận: Tuyệt đối không dùng van nước dân dụng cho lò hơi để tránh nguy cơ nổ đường ống và hỏng hóc thiết bị.

Khi Nào Cần Lắp Van 1 Chiều Cho Lò Hơi?

Ứng dụng của thiết bị này bao phủ toàn bộ sơ đồ công nghệ của một nhà máy:

• Sau bơm cấp nước: Ngăn nước nóng từ lò chảy ngược làm hỏng bơm.

• Trên đường hơi chính: Ngăn hơi từ các lò hơi khác chảy ngược vào lò đang dừng bảo trì.

• Đường condensate (nước ngưng): Tránh hiện tượng nước ngưng từ bẫy hơi chảy ngược lại thiết bị trao đổi nhiệt, gây giảm hiệu suất nhiệt.

• Hệ thống gia nhiệt: Trong các nhà máy thực phẩm, dệt nhuộm hay bệnh viện, van 1 chiều giúp duy trì áp suất ổn định cho các bồn nấu, máy sấy.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

1. Lắp ngược chiều dòng chảy: Đây là lỗi cơ bản nhất nhưng vẫn xảy ra. Luôn kiểm tra mũi tên ký hiệu trên thân van.

2. Chọn sai áp suất định mức: Dẫn đến việc van bị biến dạng hoặc không thể đóng kín.

3. Lắp đặt quá gần khu vực có dòng xoáy: Gây ra hiện tượng đĩa van đập liên tục (chatter), làm mòn ghế van nhanh chóng.

4. Thiếu lọc y (Y-Strainer) phía trước: Các cặn bẩn, xỉ hàn trong lò hơi có thể kẹt vào đĩa van, làm van không thể đóng kín 100%

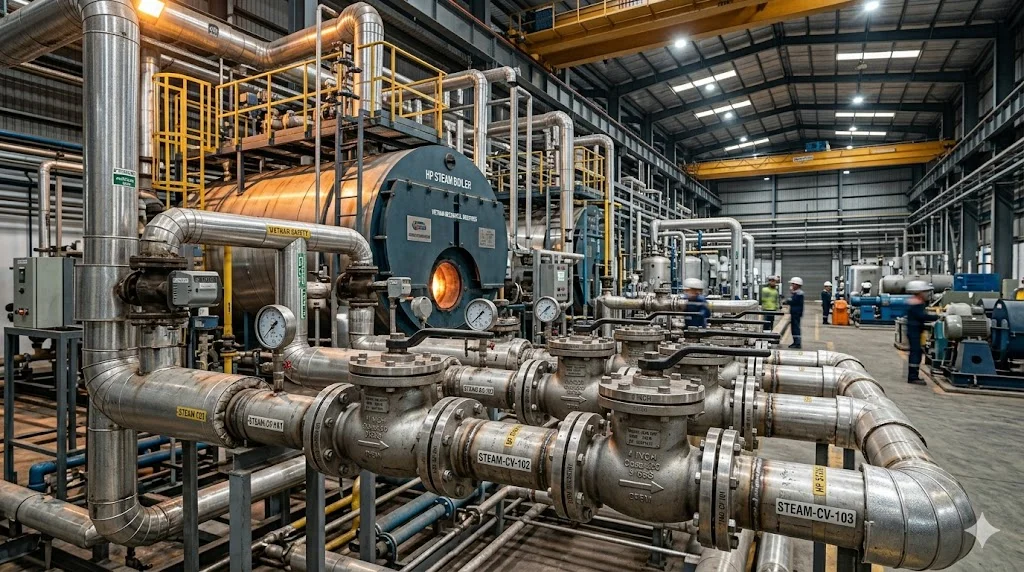

Hướng Dẫn Chọn Van 1 Chiều Phù Hợp (Checklist)

Để chọn được sản phẩm tối ưu, hãy đi qua 5 bước sau:

• Bước 1: Xác định thông số lưu chất (Nhiệt độ tối đa? Áp suất vận hành? Lưu lượng?).

• Bước 2: Kiểm tra kích thước đường ống (DN15, DN50, DN100...).

• Bước 3: Lựa chọn vật liệu (Hơi bão hòa chọn Gang/Thép, Hơi quá nhiệt chọn Thép chịu nhiệt/Inox).

• Bước 4: Chọn kiểu kết nối (Nối ren cho ống nhỏ, Mặt bích cho ống lớn).

• Bước 5: Ưu tiên các thương hiệu uy tín để đảm bảo chứng chỉ CO/CQ và độ bền.

Lưu ý kỹ thuật: Trước khi quyết định mua số lượng lớn, bạn nên tham khảo ý kiến từ các chuyên gia kỹ thuật để tính toán lực cản dòng chảy (áp suất rơi), tránh gây quá tải cho bơm cấp.

FAQ: Câu Hỏi Thường Gặp

1. Van 1 chiều lò hơi dùng vật liệu nào tốt nhất?

Không có vật liệu "tốt nhất", chỉ có vật liệu "phù hợp nhất". Với hơi nóng thông thường, thép đúc (WCB) là sự cân bằng tuyệt vời giữa chi phí và độ bền.

2. Van inox có tốt hơn van gang không?

Inox tốt hơn về khả năng chịu ăn mòn và nhiệt độ, nhưng giá thành cao. Nếu môi trường không có tính acid và nhiệt độ dưới 200°C, van gang dẻo là đủ để tối ưu chi phí.

3. Bao lâu nên bảo trì van 1 lần?

Định kỳ 6 - 12 tháng. Cần kiểm tra độ kín thít của đĩa van và tình trạng lò xo (nếu có).

4. Van 1 chiều bị kêu do đâu?

Nguyên nhân thường do hiện tượng búa nước hoặc do vận tốc dòng chảy quá lớn gây rung đĩa van. Cần kiểm tra lại vị trí lắp đặt và kích thước van.

Kết Luận: Chọn Đúng Van 1 Chiều Để Hệ Thống An Toàn Hơn

Việc đầu tư vào một chiếc van 1 chiều lò hơi chất lượng là khoản đầu tư cho sự an toàn và hiệu quả kinh tế lâu dài. Đừng vì tiết kiệm chi phí ngắn hạn mà lựa chọn các sản phẩm không rõ nguồn gốc hoặc sai thông số kỹ thuật, bởi cái giá phải trả khi xảy ra sự cố lò hơi là rất lớn.

Nếu bạn đang băn khoăn chưa biết lựa chọn model nào phù hợp cho hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất.
