Giải đáp chuyên sâu: Van 1 chiều lắp đứng hay ngang là đúng kỹ thuật?

Vì sao nhiều hệ thống nước bị lỗi do lắp sai van 1 chiều?

Trong kỹ thuật thi công điện nước, một câu hỏi tưởng chừng đơn giản như "van 1 chiều lắp đứng hay ngang" lại là nguồn cơn của hàng loạt rắc rối nếu không được trả lời thấu đáo. Thực tế, không ít gia đình và nhà xưởng gặp phải tình trạng máy bơm vẫn chạy miệt mài nhưng áp suất nước tụt không phanh, hoặc đường ống phát ra những tiếng kêu "cọc cọc" chói tai mỗi khi ngắt bơm.

Nguyên nhân phổ biến nhất không nằm ở chất lượng thiết bị, mà nằm ở lỗi lắp đặt: lắp ngược chiều mũi tên, lắp sai tư thế khiến đĩa van không thể tự đóng, hoặc dùng sai loại van cho đường ống đứng. Việc hiểu sai về tư thế lắp không chỉ khiến van không giữ được nước (gây hiện tượng tụt nước mồi) mà còn làm giảm tuổi thọ của toàn bộ hệ thống máy bơm.

Bài viết này sẽ giúp bạn đi sâu vào nguyên lý vận hành, phân tích chi tiết từng loại van để biết chính xác khi nào nên lắp đứng, khi nào nên lắp ngang và những sai lầm đắt giá cần tránh.

Van 1 chiều là gì? Hoạt động như thế nào?

1. Định nghĩa kỹ thuật

Van 1 chiều (Check Valve) là thiết bị cơ khí chỉ cho phép dòng lưu chất (nước, hơi, khí) đi qua theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo chiều ngược lại. Đây là "người gác cổng" thầm lặng bảo vệ máy bơm và các thiết bị nhạy cảm khỏi hiện tượng búa nước và chảy ngược.

2. Nguyên lý hoạt động

Tùy vào cấu tạo, van 1 chiều hoạt động dựa trên sự kết hợp của:

• Áp lực dòng chảy: Đẩy đĩa van mở ra khi nước đi đúng chiều.

• Lò xo: Hỗ trợ đẩy đĩa van về vị trí đóng ngay khi dòng chảy dừng lại.

• Trọng lực: Sử dụng trọng lượng của chính đĩa van hoặc bi để đóng kín.

Khi nước chảy đúng hướng, áp lực thắng được lực cản của lò xo hoặc trọng lực, đĩa van mở ra. Ngay khi áp lực đầu vào yếu đi hoặc nước có xu hướng chảy ngược, lực đàn hồi hoặc trọng lực sẽ kéo đĩa van đóng sập vào ghế van, chặn đứng dòng chảy.

3. Vì sao phải lắp đúng tư thế?

Tư thế lắp đặt (đứng hay ngang) ảnh hưởng trực tiếp đến khả năng đóng kín của van. Nếu một loại van hoạt động dựa trên trọng lực nhưng lại được lắp sai tư thế, đĩa van có thể bị kẹt hoặc không đủ lực để đóng hoàn toàn. Hệ quả là van bị hở, gây rung lắc đường ống và làm giảm hiệu suất làm việc của hệ thống.

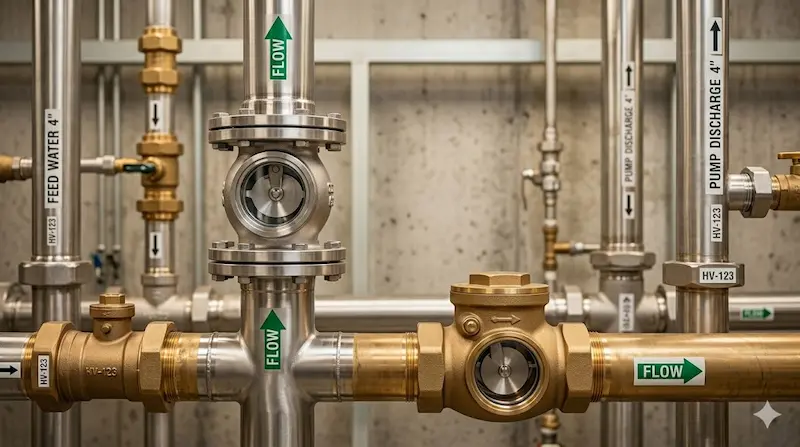

Van 1 chiều lắp đứng hay ngang? Câu trả lời phụ thuộc vào loại van

Không có một quy tắc chung tuyệt đối cho câu hỏi van 1 chiều lắp đứng hay ngang. Mỗi loại van được thiết kế với cơ chế vận hành riêng biệt, phù hợp với từng vị trí cụ thể.

1. Van 1 chiều lá lật (Swing Check Valve)

Loại van này có cánh van treo trên một trục bản lề.

• Lắp ngang: Đây là tư thế lý tưởng nhất. Cánh van sẽ đóng mở nhịp nhàng nhờ dòng chảy và trọng lực.

• Lắp đứng: Chỉ có thể lắp đứng khi dòng chảy đi từ dưới lên. Tuyệt đối không lắp cho dòng chảy đi từ trên xuống vì trọng lực sẽ khiến cánh van luôn ở trạng thái mở, mất tác dụng ngăn chảy ngược.

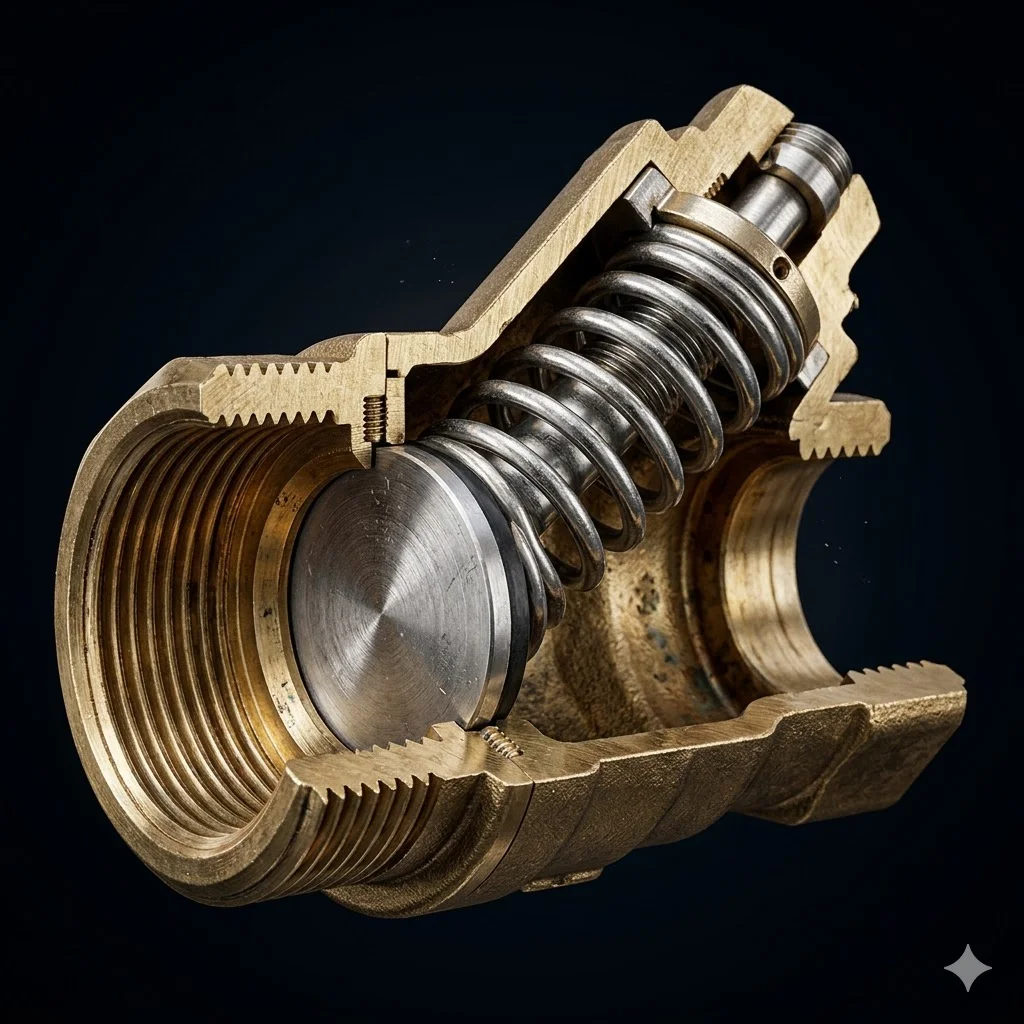

2. Van 1 chiều lò xo (Spring Check Valve)

Đây là loại van linh hoạt nhất hiện nay. Nhờ có lò xo hỗ trợ, đĩa van luôn được ép chặt vào ghế van.

• Tư thế: Bạn có thể lắp ngang hoặc lắp đứng đều được. Áp lực của lò xo giúp van hoạt động ổn định ở bất kỳ góc độ nào, rất phổ biến trong các hệ thống máy bơm tăng áp dân dụng.

3. Van 1 chiều cối (Disc Check Valve)

Dòng van này thường có thiết kế đĩa van di chuyển dọc theo trục hướng tâm.

• Tư thế: Chủ yếu ưu tiên lắp đứng cho các hệ thống có áp lực trung bình, tận dụng trọng lực của đĩa van để đóng kín tuyệt đối.

4. Van 1 chiều cánh bướm (Dual Plate Check Valve)

Đặc trưng bởi hai cánh van hình bán nguyệt.

• Tư thế: Thường được lắp ngang trong các hệ thống công nghiệp lớn để giảm thiểu hiện tượng búa nước và tiết kiệm diện tích lắp đặt.

Insight chuyên gia: Sai lầm lớn nhất là mua van lá lật nhưng lại lắp trên đường ống đứng có dòng chảy đi từ trên xuống. Điều này khiến van hoàn toàn "vô dụng".

Tại sao một số van chỉ lắp ngang hoặc lắp đứng?

Việc quyết định tư thế lắp đặt dựa trên sự cân bằng giữa trọng lực, lực lò xo và hướng dòng chảy.

Phân tích sâu hơn về loại van lá lật: Khi lắp ngang, trọng lượng của lá van hỗ trợ quá trình đóng kín khi dòng nước dừng. Nếu bạn lắp đứng theo chiều nước từ trên xuống, trọng lượng lá van sẽ kéo nó hở ra, nước sẽ tự do chảy ngược lại.

Ngược lại, với van lò xo, lực đàn hồi của lò xo được tính toán đủ mạnh để thắng được trọng lực của đĩa van. Do đó, dù lắp đứng hay ngang, đĩa van vẫn có thể đóng lại chính xác. Tuy nhiên, lắp đứng thường giúp van ít bị mài mòn lệch tâm hơn so với lắp ngang trong thời gian dài.

Lưu ý quan trọng: Luôn quan sát ký hiệu mũi tên dập nổi trên thân van. Đó chính là hướng đi của nước. Nếu lắp ngược mũi tên này, hệ thống sẽ bị chặn hoàn toàn, nước không thể lưu thông.

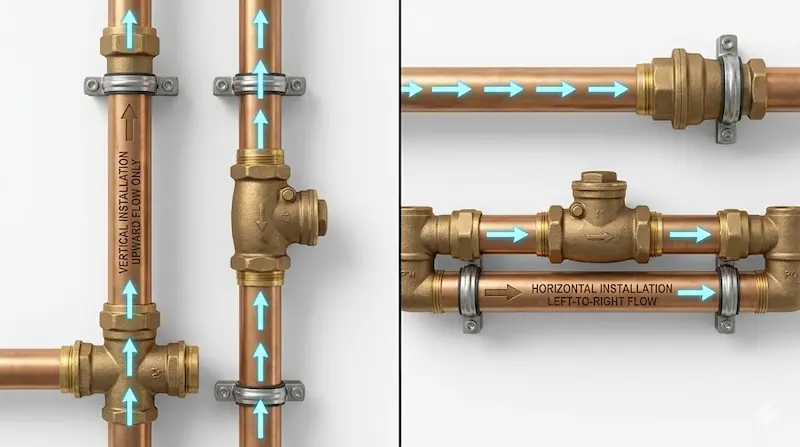

So sánh van 1 chiều lắp đứng và lắp ngang

Dưới đây là bảng so sánh giúp bạn lựa chọn phương án tối ưu cho công trình:

Các thông số cần kiểm tra trước khi lắp van 1 chiều

Để van hoạt động hiệu quả, lắp đúng hướng thôi là chưa đủ. Bạn cần nắm vững các thông số sau:

1. Kích thước (Size): Phải tương thích với đường ống (DN15, DN20, DN25... tương đương phi 21, 27, 34).

2. Áp lực làm việc (Pressure Rating): Ký hiệu PN (PN10, PN16). Nếu áp lực hệ thống vượt quá PN của van, van sẽ bị bục hoặc rò rỉ.

3. Chất liệu:

   • Đồng: Dùng cho nước sạch dân dụng.

   • Inox/Gang: Dùng cho công nghiệp, môi trường hóa chất hoặc nước nóng cao áp.

   • Nhựa: Dùng cho nước thải, môi trường axit loãng.

4. Kiểu kết nối: Lắp ren cho ống nhỏ (dưới DN50) và lắp mặt bích cho đường ống lớn để đảm bảo độ chắc chắn.

Khi nào nên lắp van 1 chiều đứng hoặc ngang?

Trường hợp nên lắp đứng:

• Hệ thống bơm hút sâu: Van 1 chiều (hoặc luppe/trõ bơm) lắp ở cuối ống hút dưới giếng, bể ngầm để giữ nước mồi.

• Trục cấp nước chính tòa nhà: Lắp tại các tầng để ngăn nước dồn từ trên cao xuống gây vỡ ống phía dưới.

• Không gian hẹp: Khi hộp kỹ thuật không đủ chỗ cho các đoạn co nối nằm ngang.

Trường hợp nên lắp ngang:

• Đường ống dẫn từ bồn chứa: Giúp dòng chảy tự nhiên không bị cản trở quá nhiều bởi trọng lực.

• Sau đồng hồ nước: Ngăn nước chảy ngược lại đường ống chính của thành phố.

• Hệ thống nước nóng/Bình nóng lạnh: Thường lắp ngang tại lối vào để bảo vệ bình.

Những sai lầm phổ biến khi lắp van 1 chiều

Việc thiếu kinh nghiệm có thể dẫn đến những hậu quả nghiêm trọng:

1. Lắp ngược chiều: Lỗi sơ đẳng nhưng khiến hệ thống tê liệt hoàn toàn.

2. Dùng Van 1 chiều lắp đứng hay ngang lá lật lắp đứng sai hướng: Như đã phân tích, nước chảy từ trên xuống sẽ không thể đóng van lá lật.

3. Lắp quá gần máy bơm: Dòng nước xoáy sau máy bơm khiến đĩa van đóng mở liên tục, tạo ra tiếng ồn và nhanh hỏng gioăng. Khoảng cách an toàn tối thiểu là gấp 5 lần đường kính ống.

4. Không vệ sinh đường ống: Cát, sỏi, mạt sắt kẹt vào đĩa van khiến van không thể đóng kín, dẫn đến mất áp.

Hậu quả: Gây ra hiện tượng búa nước (Water Hammer) làm nứt ống, hỏng phớt máy bơm và lãng phí điện năng do bơm phải chạy bù áp liên tục.

Hướng dẫn lắp van 1 chiều đúng kỹ thuật (Checklist)

Hãy thực hiện theo các bước sau để đảm bảo hệ thống vận hành hoàn hảo:

•  Bước 1: Xác định chính xác chiều dòng nước cần đi qua.

•  Bước 2: Tìm mũi tên trên thân van và đặt hướng mũi tên trùng với chiều dòng nước.

•  Bước 3: Kiểm tra loại van (Lá lật -> ưu tiên ngang; Lò xo -> đứng/ngang tùy ý).

•  Bước 4: Vệ sinh sạch sẽ hai đầu ren/mặt bích. Sử dụng băng tan hoặc gioăng cao su để làm kín.

•  Bước 5: Siết chặt vừa đủ lực. Không siết quá mạnh làm nứt thân van đồng.

•  Bước 6: Chạy thử hệ thống, kiểm tra xem có tiếng rung lắc hay rò rỉ không.

Câu hỏi thường gặp (FAQ)

1. Van 1 chiều lắp đứng hay ngang được không?

Hoàn toàn được. Hầu hết các loại van 1 chiều (lá lật, lò xo, cánh bướm) đều hoạt động rất tốt ở tư thế nằm ngang.

2. Van lá lật có lắp đứng được không?

Có, nhưng chỉ khi dòng chảy đi từ dưới lên. Nếu nước đi từ trên xuống, van lá lật sẽ không thể đóng lại được.

3. Làm sao biết chiều lắp đúng của van?

Cách đơn giản nhất là nhìn vào mũi tên dập nổi trên thân van. Ngoài ra, bạn có thể thổi nhẹ vào một đầu, đầu nào khí đi qua được là đầu vào, đầu bị chặn lại là đầu ra.

4. Van lò xo nên lắp đứng hay ngang?

Van lò xo hoạt động tốt ở cả hai tư thế nhờ lực đẩy của lò xo, không phụ thuộc quá nhiều vào trọng lực.

Kết luận: Cách chọn và lắp van 1 chiều đúng để hệ thống ổn định

Câu hỏi "van 1 chiều lắp đứng hay ngang" không có một đáp án duy nhất mà phụ thuộc vào cấu tạo đặc thù của từng loại thiết bị. Nếu bạn ưu tiên sự linh hoạt, van 1 chiều lò xo là lựa chọn an toàn nhất cho cả tư thế đứng và ngang. Nếu hệ thống có công suất lớn và lắp ngang, van lá lật sẽ mang lại hiệu suất tối ưu.

Đừng để một chi tiết nhỏ như hướng lắp van làm hỏng cả hệ thống máy bơm đắt tiền. Hãy luôn kiểm tra kỹ ký hiệu và tính toán áp lực dòng chảy trước khi thi công.
