Van Hạ Áp: Giải Pháp Bảo Vệ Toàn Diện Cho Hệ Thống Đường Ống

Trong kỹ thuật hạ tầng và công nghiệp, kiểm soát áp suất là yếu tố sống còn quyết định độ bền của toàn bộ hệ thống. Sử dụng van giảm áp không chỉ đơn thuần là việc điều chỉnh lưu lượng, mà còn là giải pháp bảo mật, giúp bảo vệ các thiết bị đắt tiền phía sau khỏi những biến động áp suất bất thường.

Vì Sao Hệ Thống Cần Van Giảm Áp?

Hãy tưởng tượng một hệ thống cấp nước cho tòa nhà cao tầng hoặc một đường ống hơi nóng trong nhà máy. Khi áp lực nước đầu nguồn quá mạnh, nó sẽ gây áp lực trực tiếp lên các vòi nước, gioăng làm kín và thiết bị vệ sinh, dẫn đến tình trạng hư hỏng sớm. Thậm chí, áp suất cao đột ngột còn gây ra hiện tượng đường ống rung lắc dữ dội hoặc hệ thống hơi bị quá áp, tiềm ẩn nguy cơ nổ vỡ cực kỳ nguy hiểm.

Hậu quả của việc thiếu thiết bị điều tiết áp suất là rất rõ ràng:

• Rò rỉ lưu chất: Các mối nối và van chặn bị biến dạng dẫn đến thất thoát nước hoặc khí.

• Giảm tuổi thọ thiết bị: Máy bơm, máy nước nóng, và các thiết bị đo lường phải hoạt động dưới áp lực quá tải.

• Mất ổn định hệ thống: Dòng chảy không đều gây khó khăn cho quá trình sản xuất.

Đây chính là lý do van giảm áp hay van giảm áp trở thành thiết bị không thể thiếu. Vai trò của chúng là giảm áp suất đầu vào xuống một mức an toàn và ổn định áp suất đầu ra, từ đó bảo vệ toàn diện hệ thống đường ống trước mọi biến động.

Van Hạ Áp Là Gì?

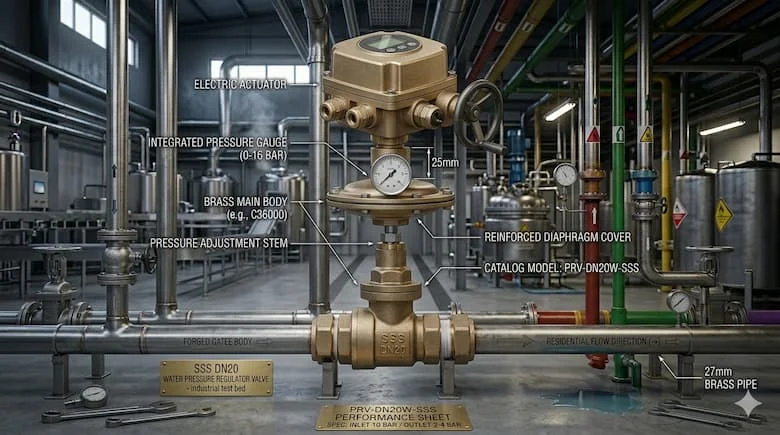

Van hạ áp là một loại van điều hướng được thiết kế chuyên dụng để giảm áp suất của môi chất (lỏng hoặc khí) từ mức cao ở đầu vào xuống mức thấp hơn và duy trì mức đó một cách ổn định ở đầu ra. Dù áp suất đầu vào có biến động, áp suất đầu ra vẫn luôn được giữ ở ngưỡng mà người vận hành đã thiết lập trước.

Thiết bị này thực hiện các chức năng chính bao gồm:

• Điều chỉnh áp suất: Đưa áp lực về mức phù hợp với thông số kỹ thuật của thiết bị cuối.

• Bảo vệ thiết bị: Ngăn chặn các sự cố quá tải áp suất.

• Giảm rung và shock áp: Loại bỏ hiện tượng búa nước (water hammer) thường gặp khi đóng mở van đột ngột.

Tùy vào ứng dụng, bạn có thể nghe thấy các tên gọi khác như pressure reducing valve, pressure regulator valve, van giảm áp nước hay van điều áp. Các môi chất phổ biến mà dòng van này xử lý bao gồm nước sạch, khí nén, hơi nóng (steam) và dầu công nghiệp.

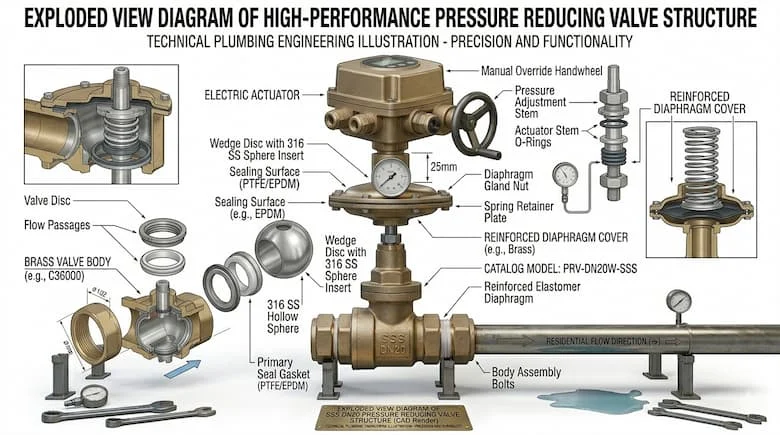

Cấu Tạo Và Nguyên Lý Hoạt Động

Để đạt được khả năng điều tiết chính xác, một chiếc van giảm áptiêu chuẩn thường bao gồm các bộ phận chính sau:

1. Thân van: Bộ phận chịu lực, thường đúc từ đồng, gang hoặc inox.

2. Lò xo điều áp: Thành phần tạo lực đối kháng để thiết lập mức áp suất mong muốn.

3. Màng diaphragm: Cảm biến áp suất, trực tiếp nhận lực từ lưu chất để điều khiển đóng mở.

4. Đĩa van: Bộ phận trực tiếp ngăn hoặc mở dòng chảy để thay đổi tiết diện.

5. Vít chỉnh áp: Giúp người dùng nén hoặc thả lò xo để tăng/giảm áp suất đầu ra.

Nguyên lý hoạt động: Van hoạt động dựa trên sự cân bằng lực giữa lò xo và áp suất môi chất lên màng van. Khi áp suất đầu ra tăng lên vượt mức cài đặt, lực đẩy từ dưới lên sẽ thắng lực lò xo, đẩy đĩa van đi lên để thu nhỏ tiết diện dòng chảy. Ngược lại, khi áp suất đầu ra giảm, lò xo đẩy đĩa van mở lớn hơn để bổ sung áp suất, duy trì sự cân bằng.

Tại sao van giảm áp giúp bảo vệ đường ống?

Nó đóng vai trò như một "bộ giảm xóc" cho hệ thống. Bằng cách hạn chế các cú shock áp suất và giảm tải trọng tĩnh lên thành ống, van giúp duy trì trạng thái ổn định, ngăn ngừa sự mỏi vật liệu và kéo dài tuổi thọ cho mọi linh kiện trong hệ thống.

Các Loại Van Giảm Áp Phổ Biến

Trong thực tế kỹ thuật, mỗi môi chất và điều kiện vận hành sẽ yêu cầu một loại van chuyên biệt:

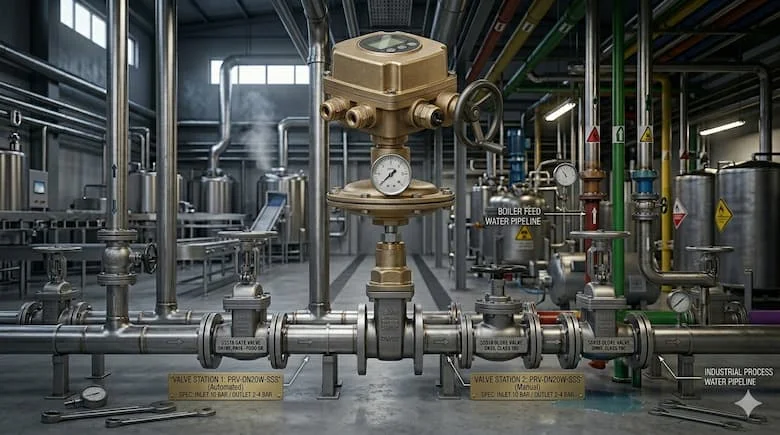

• Van giảm áp nước: Thường thấy trong các trạm bơm, tòa nhà cao tầng. Chúng giúp nước ở tầng hầm và tầng áp mái có áp lực tương đương nhau.

• Van giảm áp hơi: Chế tạo từ thép hoặc gang dẻo, có khả năng chịu nhiệt độ và áp suất cực cao, chuyên dùng cho lò hơi và hệ thống sấy.

• Van giảm áp khí nén: Thường nhỏ gọn, tích hợp trong các hệ thống Pneumatic để đảm bảo các xi lanh khí hoạt động ổn định.

• Van giảm áp trực tiếp: Cấu tạo đơn giản, đáp ứng nhanh, phù hợp cho các đường ống nhỏ và lưu lượng vừa phải.

• Van giảm áp gián tiếp (Tác động bằng van điều hướng - Pilot): Có độ chính xác cực cao và khả năng chịu lưu lượng lớn, thường dùng trong các đường ống cấp nước đô thị.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Việc lựa chọn sai thông số không chỉ làm van hoạt động kém hiệu quả mà còn có thể gây hỏng hóc nhanh chóng. Bạn cần lưu ý:

• Kích thước: Phổ biến từ DN15 đến DN300+ tùy vào quy mô hệ thống.

• Áp suất (Inlet/Outlet): Tiêu chuẩn PN10, PN16, PN25. Cần xác định rõ dải áp điều chỉnh (ví dụ: đầu vào 10 bar, đầu ra cần chỉnh trong khoảng 2-4 bar).

• Vật liệu: Đồng cho nước dân dụng, Gang cho công nghiệp nặng và Inox cho thực phẩm/hóa chất.

• Kiểu kết nối: Nối ren cho đường ống nhỏ và mặt bích cho đường ống lớn.

Tại sao chọn sai dải áp dễ làm van hoạt động không ổn định? Nếu bạn chọn một chiếc van có lò xo quá cứng cho một mức áp suất cần điều chỉnh quá nhỏ, van sẽ không nhạy, gây ra hiện tượng rung hoặc đóng mở không dứt khoát, tạo ra tiếng ồn khó chịu và áp suất đầu ra không ổn định.

So Sánh Van Giảm Áp Và Van An Toàn

Phân tích: Trong một hệ thống chuyên nghiệp, người ta thường dùng cả hai. Van giảm áp đảm nhận việc giữ cho hệ thống chạy mượt mà ở áp suất mong muốn, trong khi van an toàn đóng vai trò là chốt chặn cuối cùng, sẽ xả bỏ áp suất ra môi trường nếu van giảm áp gặp sự cố.

Những Sai Lầm Thường Gặp Khi Chọn Van Giảm Áp

Lắp đặt van giảm áp sai cách có thể gây ra những hệ lụy nghiêm trọng:

1. Chọn sai áp suất đầu ra: Ép van hoạt động ngoài dải thiết kế gây hỏng lò xo.

2. Dùng sai vật liệu: Dùng van gang thông thường cho môi trường hóa chất dẫn đến ăn mòn thân van.

3. Không lắp lọc Y trước van: Đây là sai lầm phổ biến nhất. Rác và cặn bẩn trong ống sẽ kẹt vào đĩa van, làm rách màng diaphragm và khiến van mất khả năng giảm áp.

4. Chọn sai kích thước: Van quá lớn so với lưu lượng thực tế sẽ gây hiện tượng "chatter" (đóng mở liên tục gây rung).

Hậu quả: Hệ thống vẫn bị quá áp dù đã lắp van, rò rỉ tại các mối nối và tuổi thọ van giảm sút nghiêm trọng. Tips: Luôn lắp đồng hồ đo áp suất ở cả trước và sau van để theo dõi hiệu quả điều chỉnh.

Cách Chọn Van Giảm Áp Phù Hợp (Checklist)

Hãy kiểm tra các bước sau trước khi quyết định mua hàng:

1. Xác định môi chất: Nước, hơi hay khí nén? (Để chọn vật liệu thân van).

2. Kiểm tra áp suất đầu vào: Áp lực tối đa mà van phải chịu là bao nhiêu?

3. Xác định áp suất đầu ra mong muốn: Dải điều chỉnh của van có bao phủ mức này không?

4. Kiểm tra lưu lượng (Flow rate): Đảm bảo van đáp ứng đủ lượng môi chất cho các thiết bị phía sau.

5. Chọn kiểu kết nối: Phù hợp với chuẩn mặt bích hoặc ren của đường ống hiện hữu.

CTA: Hãy ưu tiên chọn van có dải điều chỉnh áp suất phù hợp với thực tế vận hành thay vì chọn dựa trên giá thành thấp nhất.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Để van giảm áp hoạt động bền bỉ, kỹ thuật viên cần tuân thủ:

• Lắp đúng chiều: Luôn quan sát mũi tên chỉ hướng dòng chảy trên thân van.

• Vị trí lắp đặt: Lắp trên đoạn ống thẳng, tránh các góc cua quá gần để dòng chảy ổn định.

• Vệ sinh định kỳ: Tháo và vệ sinh lưới lọc Y định kỳ để đảm bảo không có cặn bẩn lọt vào van.

• Kiểm tra màng van: Màng diaphragm là bộ phận dễ hỏng nhất, cần kiểm tra định kỳ để phát hiện các vết nứt nhỏ.

Tips chuyên sâu: Tuyệt đối không điều chỉnh vít chỉnh áp quá giới hạn tối đa của nhà sản xuất, điều này có thể làm hỏng cấu trúc lò xo vĩnh viễn.

FAQ: Câu Hỏi Thường Gặp

1. Van hạ áp là gì?

Là thiết bị giúp giảm áp suất từ cao xuống thấp và duy trì mức ổn định ở đầu ra của đường ống.

2. Van giảm áp và van an toàn khác nhau thế nào?

Van giảm áp điều chỉnh áp suất liên tục để vận hành, còn van an toàn chỉ mở ra để xả áp khi có sự cố quá tải.

3. Van hạ áp dùng cho nước nóng được không?

Có, nhưng bạn phải chọn loại van làm bằng đồng hoặc inox với gioăng chịu nhiệt cao chuyên dụng cho hơi nóng.

4. Khi nào cần lắp van giảm áp?

Khi áp lực nguồn cấp cao hơn áp lực làm việc tối đa của thiết bị hoặc khi áp suất tại các vòi nước không đều giữa các tầng.

5. Van hạ áp bị rung hoặc kêu nguyên nhân do đâu?

Thường do chọn kích thước van quá lớn so với lưu lượng thực tế hoặc dải áp suất cài đặt không phù hợp với lò xo của van.

Kết Luận

Việc trang bị van hạ áp là khoản đầu tư thông minh để bảo vệ tài sản và duy trì sự ổn định cho mọi hệ thống đường ống. Một chiếc van được lựa chọn đúng kỹ thuật sẽ giúp bạn loại bỏ hoàn toàn nỗi lo về rò rỉ, rung lắc và hỏng hóc thiết bị do áp suất gây ra.
