Van Bướm Tay Quay DN80: Giải Pháp Vận Hành Tối Ưu Cho Đường Ống Phi 90

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát dòng chảy đòi hỏi sự chính xác và nhẹ nhàng trong vận hành. Van bướm tay quay DN 80 đã trở thành sự lựa chọn ưu tiên hàng đầu cho các đường ống cỡ trung bình nhờ khả năng đóng mở linh hoạt và độ bền vượt trội.

Vì Sao Van Bướm Tay Quay DN 80 Được Dùng Nhiều?

Khi hệ thống đường ống nâng cấp lên kích thước DN80, các dòng van tay gạt thông thường bắt đầu bộc lộ nhược điểm. Tình huống thực tế cho thấy, áp lực dòng chảy tác động lên đĩa van khiến việc dùng tay gạt trở nên rất nặng nề, thậm chí gây nguy hiểm cho người vận hành. Một chiếc van bướm tay quay DN 80 chất lượng sẽ giải quyết triệt để vấn đề này nhờ cơ chế hộp số giảm tốc.

Ngoài ra, hệ thống nước cần sự đóng mở ổn định để tránh hiện tượng búa nước gây rung lắc hoặc rò rỉ. Vai trò của butterfly valve DN80 không chỉ dừng lại ở việc đóng/mở lưu chất dễ dàng mà còn giúp tiết kiệm không gian lắp đặt đáng kể so với van cổng cùng kích cỡ. Khả năng điều tiết lưu lượng cơ bản cũng là một điểm cộng lớn khiến dòng van này xuất hiện dày đặc trong các bản thiết kế kỹ thuật.

Van Bướm Tay Quay DN80 Là Gì?

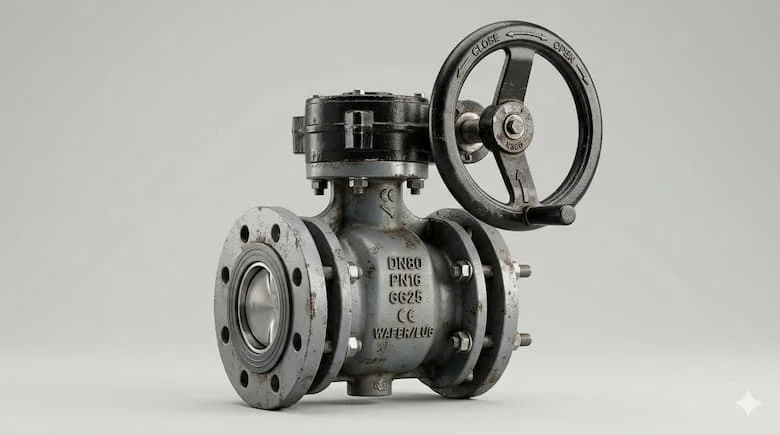

Van bướm tay quay DN80 là một thiết bị điều khiển dòng chảy được thiết kế cho đường ống có đường kính danh định DN80 (tương đương phi khoảng 89–90 mm). Thay vì dùng tay gạt, loại van này vận hành bằng vô lăng kết hợp với hộp số trợ lực, giúp việc xoay đĩa van trở nên nhẹ nhàng hơn bao giờ hết.

Chức năng chính của butterfly valve DN80 (hay còn gọi là van bướm vô lăng DN80) bao gồm:

• Đóng/mở dòng chảy: Ngắt hoàn toàn hoặc cho phép lưu chất đi qua.

• Điều tiết lưu lượng: Kiểm soát mức độ dòng chảy theo các góc mở khác nhau.

• Cô lập hệ thống: Phục vụ công tác bảo trì, sửa chữa từng đoạn ống.

Môi chất sử dụng của van bướm hộp số DN80 rất đa dạng, từ nước sạch, nước thải, khí nén đến các loại hơi nhẹ và hóa chất loãng, tùy thuộc vào vật liệu chế tạo đĩa và gioăng van.

Cấu Tạo Và Nguyên Lý Hoạt Động

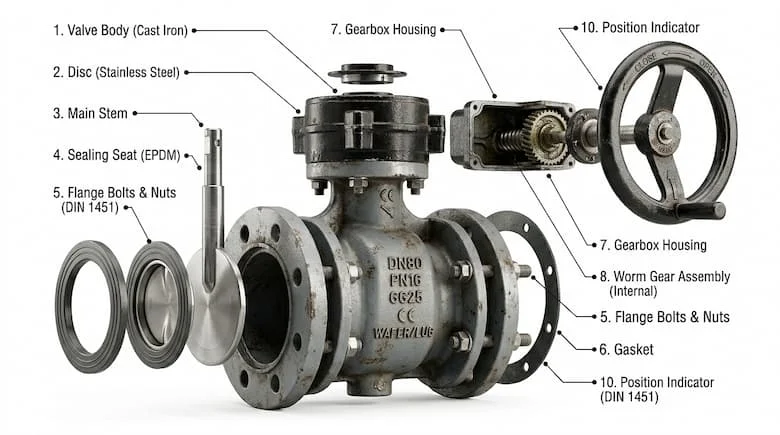

Một bộ van cánh bướm DN80 tay quay hoàn chỉnh bao gồm các thành phần chính:

1. Thân van: Thường đúc từ gang hoặc inox, có thiết kế dạng vòng tròn mỏng để tiết kiệm diện tích.

2. Đĩa van: Hình dạng cánh bướm, xoay 90 độ trong lòng thân van.

3. Trục van: Truyền động năng từ bộ phận điều khiển đến đĩa van.

4. Gioăng làm kín: Bộ phận quan trọng đảm bảo van không bị rò rỉ khi đóng.

5. Hộp số tay quay (Gearbox): Chuyển đổi chuyển động quay của vô lăng thành lực xoay trục van với mô-men xoắn lớn.

Nguyên lý hoạt động: Khi người vận hành quay vô lăng, hộp số truyền động sẽ nhân lực và làm xoay trục van. Đĩa van sẽ xoay theo trục từ góc 0° (đóng hoàn toàn) đến 90° (mở hoàn toàn).

Tại sao DN80 thường dùng tay quay thay vì tay gạt?

Với kích thước phi 90 mm, diện tích bề mặt đĩa van đủ lớn để chịu áp lực dòng chảy cao. Lực cản này khiến tay gạt trở nên rất khó thao tác. Việc sử dụng tay quay không chỉ giúp vận hành nhẹ hơn mà còn cho phép người dùng điều chỉnh góc mở của đĩa van một cách chính xác và an toàn nhất.

Các Loại Van Bướm Tay Quay DN 80 Phổ Biến

Tùy vào môi trường làm việc, kỹ sư sẽ lựa chọn loại van phù hợp:

• Van bướm gang DN80: Là dòng phổ biến nhất với giá thành tốt, chuyên dùng cho các hệ thống nước sạch, PCCC.

• Van bướm inox DN80: Chế tạo từ inox 304 hoặc 316, có khả năng chống ăn mòn tuyệt vời, dùng trong ngành hóa chất và thực phẩm.

• Van bướm nhựa DN80: Trọng lượng cực nhẹ, chuyên dụng cho các dung dịch hóa chất nhẹ hoặc môi trường nước biển.

• Van wafer DN80: Loại kẹp giữa hai mặt bích, thiết kế mỏng gọn và dễ lắp đặt.

• Van lug DN80: Có các lỗ xỏ bu-lông cố định trên thân, cho phép tháo rời đường ống một bên mà không ảnh hưởng phía còn lại.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Khi chọn mua van bướm tay quay DN 80, bạn cần nắm rõ các thông số:

• Kích thước: DN80 (Dùng cho ống phi 89mm - 90mm).

• Áp suất làm việc: Phổ biến là PN10 hoặc PN16.

• Vật liệu gioăng:

  • EPDM: Dùng cho nước lạnh, nước thải (chịu nhiệt khoảng 90-110°C).

  • PTFE (Teflon): Dùng cho hóa chất, thực phẩm (chịu nhiệt lên đến 180°C).

  • NBR: Dùng cho dầu, khí gas.

• Kiểu kết nối: Wafer (phổ thông), Lug hoặc Flange (mặt bích).

Tại sao chọn sai gioăng dễ gây rò rỉ? Nếu bạn dùng gioăng EPDM cho môi trường dầu hoặc hóa chất mạnh, gioăng sẽ bị trương nở hoặc mủn ra sau thời gian ngắn, dẫn đến tình trạng van bị kẹt hoặc không thể đóng kín.

So Sánh Van Bướm Tay Quay Và Tay Gạt DN80

Khi nào nên dùng tay quay? Hãy chọn tay quay khi hệ thống có áp suất cao hoặc cần điều tiết lưu lượng thường xuyên. Van tay gạt chỉ nên dùng khi cần đóng mở thật nhanh và không gian xung quanh quá hẹp không thể đặt vô lăng.

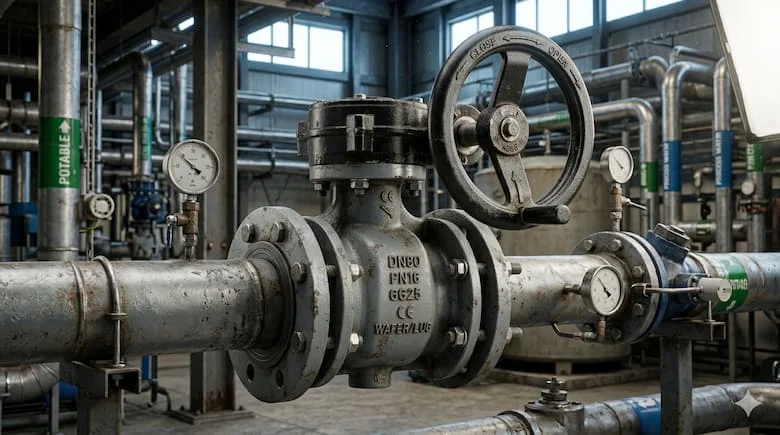

Ứng Dụng Thực Tế Của Van Bướm DN80

Van bướm tay quay DN80 xuất hiện trong nhiều lĩnh vực trọng yếu:

• Hệ thống cấp nước: Trạm bơm nước sạch đô thị, hệ thống lọc nước chung cư.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm và đường ống dẫn nước chữa cháy.

• Hệ thống HVAC: Điều khiển dòng nước trong các tháp giải nhiệt, hệ thống Chiller.

• Công nghiệp nặng: Ngành sản xuất giấy, dệt nhuộm, xử lý nước thải công nghiệp.

Những Sai Lầm Thường Gặp Khi Chọn Van DN80

Nhiều khách hàng thường mắc phải các sai lầm gây tốn kém:

1. Chọn sai vật liệu thân van: Dùng van gang cho nước biển khiến thân van bị ăn mòn rỗ chỉ sau vài tháng.

2. Không kiểm tra áp suất: Dùng van PN10 cho hệ thống PN16 gây biến dạng đĩa van.

3. Dùng sai kiểu kết nối: Mua van Wafer nhưng mặt bích ống lại yêu cầu chuẩn Lug.

Hậu quả: Gây rò rỉ, kẹt van giữa chừng và làm giảm tuổi thọ toàn bộ hệ thống. Tips chuyên gia: Luôn xác định rõ môi chất và nhiệt độ trước khi quyết định loại gioăng làm kín.

Cách Chọn Van Bướm Tay Quay DN 80 Phù Hợp

Hãy tuân thủ checklist 5 bước sau:

1. Xác định môi chất: Nước, khí hay hóa chất?

2. Kiểm tra áp suất hệ thống: 10 bar hay 16 bar?

3. Chọn vật liệu thân: Gang (kinh tế), Inox (bền bỉ), Nhựa (đặc thù).

4. Chọn gioăng: EPDM cho nước, PTFE cho hóa chất.

5. Chọn kiểu kết nối: Wafer là phương án tiết kiệm nhất nếu không có yêu cầu đặc biệt.

CTA: Nên ưu tiên van có hộp số được đúc dày dặn và bánh răng bằng thép để vận hành ổn định lâu dài.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đặt: Không siết bu-lông quá lệch, hãy siết đối xứng để đĩa van không bị kẹt. Lưu ý quan trọng: Nên mở đĩa van một góc khoảng 10–15° khi lắp vào mặt bích để tránh làm hỏng gioăng.

• Bảo trì: Kiểm tra tình trạng bôi trơn của hộp số định kỳ 6 tháng một lần.

• Vận hành: Không đóng mở quá mạnh tay khi van đã đi hết hành trình để tránh làm gãy trục hoặc hỏng bánh răng hộp số.

FAQ: Câu Hỏi Thường Gặp

1. Van bướm tay quay DN80 là gì?

Là loại van điều tiết dùng cho ống phi 90mm, vận hành bằng vô lăng trợ lực để đóng mở dòng chảy.

2. DN80 tương đương bao nhiêu mm?

DN80 tương đương với đường ống có đường kính ngoài (phi) khoảng 89-90 mm, hoặc 3 inch.

3. Van bướm DN80 dùng cho nước nóng được không?

Có thể, nhưng bạn phải chọn loại gioăng PTFE hoặc EPDM chịu nhiệt cao và thân van bằng gang dẻo hoặc inox.

4. Khi nào nên dùng van tay quay thay vì tay gạt?

Khi bạn muốn vận hành nhẹ nhàng, an toàn và cần điều tiết lưu lượng nước một cách chính xác.

5. Van bướm DN80 wafer và lug khác nhau thế nào?

Loại Wafer kẹp giữa 2 mặt bích, còn loại Lug có tai xỏ bu-lông giúp cố định chắc chắn hơn vào mặt bích đường ống.

Kết Luận

Van bướm tay quay DN80 chính là "người gác cổng" tận tụy cho mọi hệ thống đường ống phi 90. Việc đầu tư đúng loại van từ đầu sẽ giúp bạn tiết kiệm chi phí bảo trì và đảm bảo hệ thống luôn vận hành ở trạng thái an toàn nhất.
