Van Cổng DN80: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Đường Ống

Trong các dự án cơ điện, hệ thống cấp nước đô thị hay hạ tầng phòng cháy chữa cháy (PCCC), việc lựa chọn thiết bị điều khiển dòng chảy phù hợp với quy mô đường ống là yếu tố quyết định sự ổn định toàn hệ thống. Van cổng DN 80 (tương đương đường kính 3 inch) nổi lên như một kích thước "vàng", được sử dụng rộng rãi nhờ khả năng cân bằng hoàn hảo giữa lưu lượng truyền dẫn và chi phí đầu tư. Việc hiểu rõ đặc tính kỹ thuật của loại van này sẽ giúp các kỹ sư và chủ đầu tư tránh được những sai lầm nghiêm trọng như rò rỉ, sụt áp hoặc hỏng hóc thiết bị sớm.

Khi nào cần sử dụng van cổng DN 80?

Đường ống DN80 là kích thước phổ biến trong các nhánh rẽ của hệ thống cấp nước tòa nhà, các đường ống dẫn PCCC chính hoặc các trạm xử lý nước cỡ vừa. Đây là kích thước chuyển tiếp quan trọng, giúp tối ưu hóa lưu lượng mà không gây quá tải cho hệ thống bơm.

Lựa chọn sai kích thước hoặc loại van không phù hợp với môi trường làm việc sẽ dẫn đến hậu quả khó lường: rò rỉ tại khớp nối, ăn mòn nhanh chóng hoặc thậm chí là vỡ van dưới áp lực cao. Van cổng DN 80 với sự đa dạng về chất liệu và thiết kế, chính là giải pháp kỹ thuật tin cậy, đảm bảo sự vận hành xuyên suốt và an toàn cho mọi công trình.

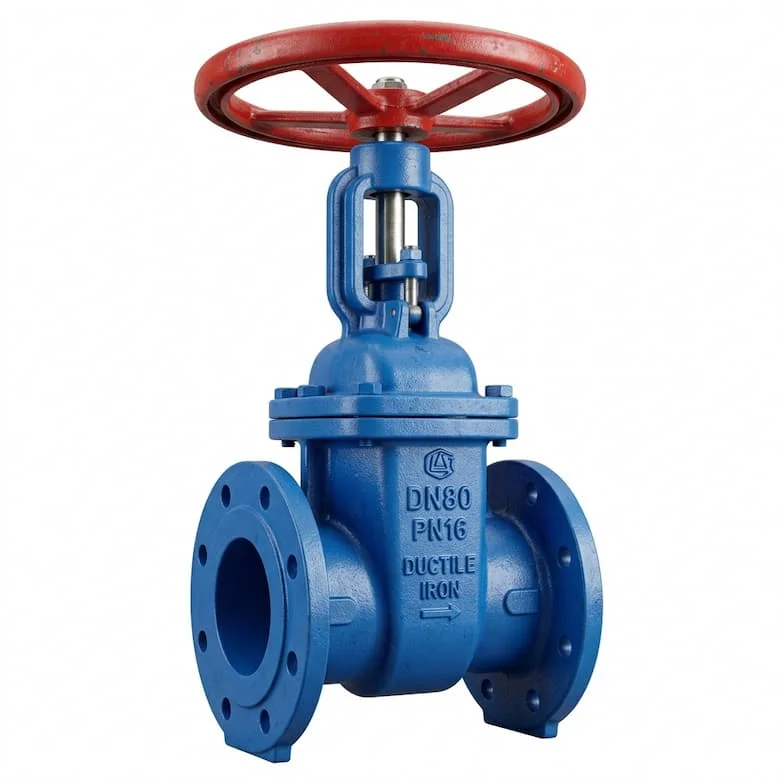

Van cổng DN80 là gì?

Van cổng DN80 là loại van cổng có kích thước danh nghĩa DN80 (đường kính trong khoảng 80mm), được sử dụng để đóng mở hoàn toàn dòng lưu chất trong hệ thống đường ống công nghiệp và dân dụng.

Ý nghĩa của con số "DN80" giúp các nhà thầu dễ dàng đồng bộ hóa với hệ thống đường ống sẵn có, đảm bảo khớp nối mặt bích vừa vặn và kín khít. Vai trò của nó trong hệ thống là "chốt chặn" an toàn, cho phép cô lập từng phân đoạn đường ống để bảo trì hoặc sửa chữa mà không cần phải ngừng toàn bộ hệ thống.

Nguyên lý hoạt động của van cổng DN 80

Thiết bị vận hành dựa trên cơ chế nâng hạ đĩa van:

• Khi mở hoàn toàn: Trục van kéo đĩa van lên trên, nằm gọn trong nắp van, tạo ra một đường ống thông suốt, không bị cản trở.

• Khi đóng: Đĩa van hạ xuống và ép chặt vào bề mặt làm kín (ghế van), ngăn chặn dòng chảy ngay lập tức.

Tại sao van cổng DN 80 có tổn thất áp suất thấp?

Nhờ thiết kế đường lưu chất thẳng, không bị bẻ cong hay đổi hướng, van cổng DN 80 giúp giảm tối đa sự ma sát giữa dòng chảy và thân van. Điều này vô cùng quan trọng đối với các hệ thống cần duy trì áp lực ổn định từ đầu nguồn đến cuối nguồn, giúp giảm tải cho máy bơm.

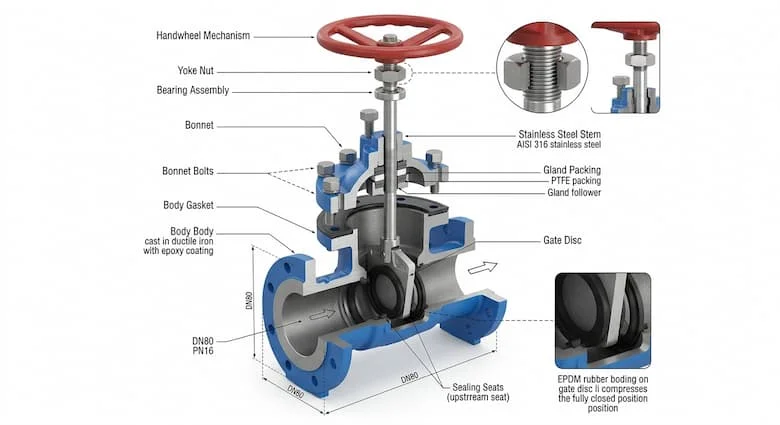

Cấu tạo van cổng DN 80

Sự bền bỉ của một chiếc van nằm ở sự chọn lọc vật liệu khắt khe cho từng bộ phận:

• Thân van: Thường làm từ gang cầu, inox hoặc thép, có khả năng chịu lực nén cực tốt.

• Đĩa van: Được bọc cao su EPDM để tạo độ kín khít, hoặc làm từ inox chống mài mòn.

• Trục van: Sử dụng inox chống rỉ sét, chịu được sự thay đổi nhiệt độ liên tục.

• Gioăng làm kín: Sử dụng vật liệu EPDM hoặc PTFE, đảm bảo không có sự rò rỉ nước hay hóa chất ra môi trường ngoài.

Các loại van cổng DN 80 phổ biến

Tùy vào tính chất môi chất và yêu cầu của dự án, người dùng có thể lựa chọn các loại van cổng DN 80 phù hợp:

• Van cổng gang DN80: Lựa chọn kinh tế nhất cho các hệ thống nước sạch thông thường.

• Van cổng inox DN80: Độ bền cao, kháng hóa chất, dùng trong công nghiệp thực phẩm hoặc xử lý nước thải.

• Van cổng ty nổi: Giúp người vận hành quan sát từ xa để biết trạng thái đóng/mở.

• Van cổng ty chìm: Thiết kế nhỏ gọn, phù hợp cho hố van hoặc không gian hẹp.

• Van cổng tín hiệu: Thiết bị không thể thiếu trong hệ thống PCCC, truyền dữ liệu trạng thái van về trung tâm điều khiển.

Thông số kỹ thuật van cổng DN 80

So sánh van cổng DN 80 với các kích thước khác

So với van cổng DN65 (nhỏ hơn), DN80 cung cấp lưu lượng lớn hơn rõ rệt, đáp ứng tốt cho các nhu cầu mở rộng hệ thống. Ngược lại, so với van cổng DN100 (lớn hơn), DN80 giúp tiết kiệm chi phí đầu tư ban đầu đáng kể mà vẫn đảm bảo hiệu năng trong các nhánh đường ống không yêu cầu lưu lượng quá lớn. Việc cân bằng giữa DN80 và DN100 chính là chìa khóa để tối ưu ngân sách công trình.

Các thương hiệu uy tín như Shinyi, AUT, KVS, Samwoo, Wonil hay Miha hiện đang cung cấp các dòng sản phẩm DN80 đạt tiêu chuẩn quốc tế, đáp ứng mọi yêu cầu khắt khe từ chủ đầu tư.

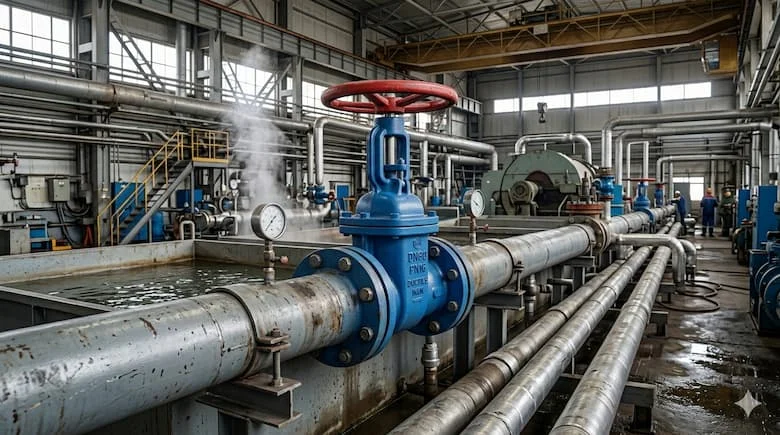

Ứng dụng thực tế

Van cổng DN 80 là thiết bị đa năng, xuất hiện ở khắp mọi nơi:

• Hệ thống cấp nước & xử lý nước: Điều khiển dòng chảy giữa các bể lọc.

• Hệ thống PCCC: Van tín hiệu DN80 là "trái tim" của hệ thống phun nước tự động.

• Hệ thống HVAC: Điều tiết dòng nước trong các tháp giải nhiệt, chiller.

• Nhà máy công nghiệp & Khu đô thị: Đảm bảo hạ tầng kỹ thuật hoạt động ổn định 24/7.

Cảnh báo: Một sai lầm phổ biến là sử dụng van cổng để điều tiết lưu lượng (mở hé). Điều này khiến đĩa van bị rung lắc, mài mòn nhanh chóng và gây hỏng ghế van chỉ sau một thời gian ngắn.

Hướng dẫn lắp đặt và bảo trì

Checklist khi mua hàng: Luôn ưu tiên xác định môi chất, áp suất hệ thống và yêu cầu chứng từ CO-CQ đầy đủ để đảm bảo chất lượng.

Lắp đặt: Cần làm sạch đường ống, lắp đặt đúng mặt bích và siết bulong đối xứng để tránh nứt thân van. Trong quá trình vận hành, việc đóng mở định kỳ 3-6 tháng/lần là cần thiết để tránh hiện tượng kẹt cặn bẩn, đảm bảo tuổi thọ thiết bị lâu dài.

Câu hỏi thường gặp về van cổng DN 80

1.DN80 là bao nhiêu inch?

DN80 tương đương khoảng 3 inch.

2.Nên chọn van gang hay inox DN80?

Nếu hệ thống là nước sạch, van gang là lựa chọn kinh tế. Với môi trường hóa chất, inox là sự lựa chọn an toàn.

3.Van cổng DN80 có kết nối nào?

Kết nối mặt bích là loại phổ biến và vững chãi nhất cho kích thước này.

Tổng kết

Van cổng DN80 là thành phần không thể thiếu trong hệ thống cơ điện hiện đại. Việc lựa chọn đúng vật liệu và chủng loại không chỉ giúp tiết kiệm chi phí mà còn bảo vệ sự an toàn cho toàn bộ công trình.
