Van Cống: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy một cách dứt khoát là yêu cầu tiên quyết để đảm bảo vận hành an toàn. Những tình huống như cần cách ly hoàn toàn một phân đoạn ống để bảo trì, hay yêu cầu ngăn chặn rò rỉ tuyệt đối trong môi trường áp lực cao luôn là bài toán khó. Nếu sử dụng sai loại thiết bị, hệ thống thường gặp tình trạng rò rỉ dai dẳng hoặc kẹt van, gây đình trệ quy trình sản xuất. Van cống (Gate Valve) chính là giải pháp "chốt chặn" tin cậy, đóng vai trò không thể thay thế trong hệ thống cấp thoát nước và PCCC hiện đại nhờ khả năng đóng mở dòng chảy chính xác và hiệu quả.

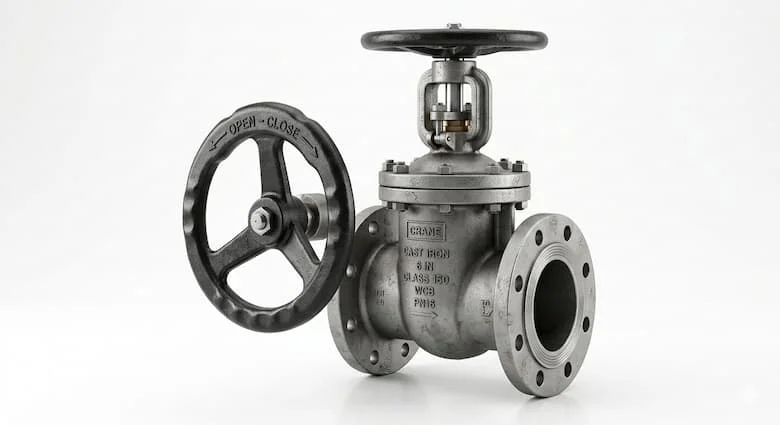

Van cống là gì?

Van cống là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và dân dụng. Loại van này vận hành dựa trên cơ chế nâng hạ một đĩa van vuông góc với hướng di chuyển của lưu chất. Khi van ở trạng thái mở hoàn toàn, đĩa van được nhấc ra khỏi đường đi của dòng chảy, cho phép lưu chất đi qua với trở lực thấp nhất.

Trên thị trường, thiết bị này còn được biết đến với nhiều tên gọi khác như Gate valve, van cửa hay van chặn. Nhờ khả năng tạo ra độ kín khít cao khi đóng, chúng trở thành ưu tiên hàng đầu trong các ứng dụng yêu cầu sự cách ly dòng chảy tuyệt đối.

Nguyên lý hoạt động của Gate Valve

Cơ chế vận hành của Gate Valve rất tinh giản nhưng vô cùng hiệu quả. Khi người vận hành xoay tay quay, trục van sẽ truyền chuyển động tịnh tiến để nâng hoặc hạ đĩa van. Do đĩa van di chuyển vuông góc với dòng chảy, nên khi mở hoàn toàn, lòng van gần như không bị vật cản, giúp dòng chảy đi qua tự do mà không bị giảm áp suất đáng kể.

Chính vì đặc tính này, Gate Valve không phù hợp để điều tiết lưu lượng. Nếu cố tình mở một phần để điều tiết, dòng lưu chất tốc độ cao sẽ gây rung lắc, xói mòn và phá hủy bề mặt đĩa van cũng như gioăng làm kín. Vì vậy, hãy luôn vận hành van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

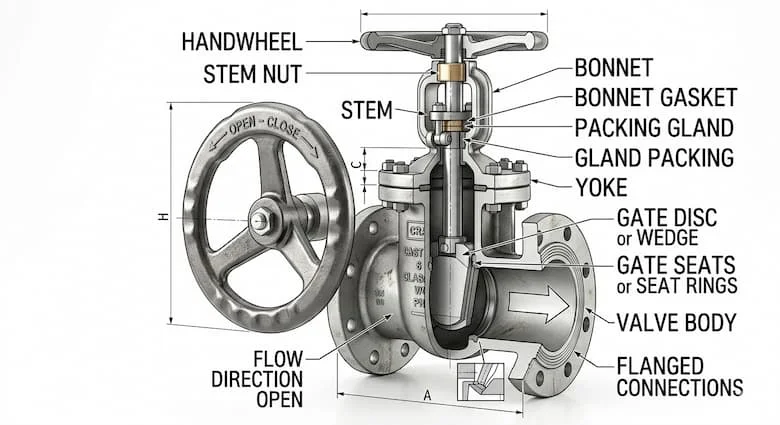

Cấu tạo Gate Valve gồm những bộ phận nào?

Một bộ Gate Valve tiêu chuẩn được thiết kế từ nhiều bộ phận phối hợp chặt chẽ:

• Thân van: Thường được đúc từ gang, inox hoặc thép, tùy thuộc vào lưu chất và áp lực hệ thống.

• Đĩa van: Là bộ phận trực tiếp chặn dòng chảy, được mài nhẵn để đảm bảo độ kín.

• Trục van: Có hai loại chính là ty nổi (dễ dàng quan sát trạng thái đóng/mở) và ty chìm (tiết kiệm không gian lắp đặt).

• Gioăng làm kín: Sử dụng vật liệu như EPDM, PTFE hoặc metal seat để ngăn rò rỉ.

• Bộ truyền động: Có thể là tay quay thủ công hoặc bộ truyền động điện/khí nén tự động hóa.

Ty nổi thường được ưu tiên ở những vị trí cần kiểm tra trạng thái nhanh chóng, trong khi ty chìm là giải pháp lý tưởng cho không gian hẹp hoặc dưới hầm ngầm.

Các loại Gate Valve phổ biến hiện nay

Thông số kỹ thuật quan trọng của Gate Valve

Khi lựa chọn Gate Valve, kỹ sư cần đặc biệt chú ý các thông số:

• Kích thước (DN): Chọn đúng đường kính ống để lắp đặt chuẩn xác.

• Áp suất (PN/Class): Phải đảm bảo PN10, PN16 hay Class150 tương thích với áp lực thực tế của hệ thống.

• Tiêu chuẩn: Các chuẩn mặt bích DIN, ANSI hay JIS quyết định khả năng khớp nối với đường ống hiện hữu.

Việc chọn sai tiêu chuẩn mặt bích hoặc mức áp suất không chỉ gây khó khăn khi lắp đặt mà còn tiềm ẩn nguy cơ nổ, bục ống tại vị trí khớp nối.

So sánh Gate Valve và van bướm

So với van bướm, Gate Valve có độ kín tốt hơn hẳn nhưng tốc độ đóng mở chậm hơn do phải xoay tay quay nhiều vòng. Van bướm tuy nhỏ gọn và rẻ hơn, nhưng nếu bạn ưu tiên sự cách ly dòng chảy tuyệt đối cho hệ thống đường ống lớn, Gate Valve vẫn là lựa chọn tối ưu về mặt kỹ thuật.

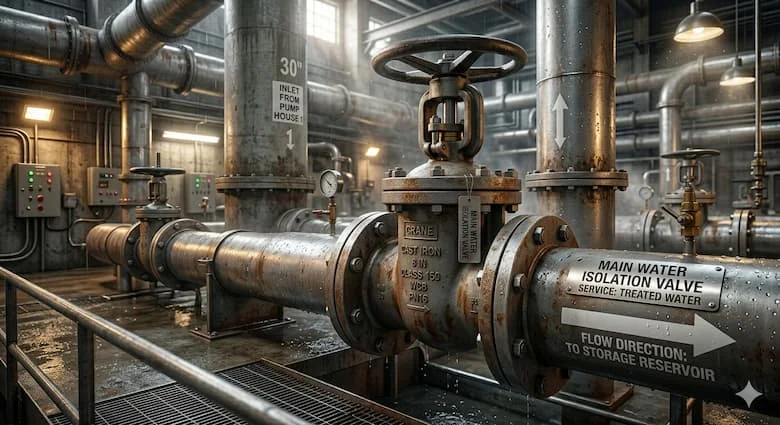

Gate Valve được sử dụng trong những hệ thống nào?

Thiết bị này là "xương sống" trong nhiều lĩnh vực:

• Cấp thoát nước & Xử lý nước thải: Kiểm soát dòng chảy khối lượng lớn.

• PCCC: Đảm bảo đường ống dẫn nước chữa cháy luôn sẵn sàng.

• HVAC & Dầu khí: Cách ly các nhánh ống để bảo trì định kỳ.

Sai lầm thường gặp nhất là dùng Gate Valve để điều tiết lưu lượng hoặc đóng mở quá nhanh, điều này dẫn đến hiện tượng búa nước làm hỏng hệ thống và mòn đĩa van rất nhanh.

Cách chọn Gate Valve đúng kỹ thuật

Để hệ thống hoạt động ổn định, hãy chọn van theo checklist:

1. Xác định lưu chất: Dùng inox 316 cho hóa chất hoặc gang phủ epoxy cho nước sạch.

2. Áp suất: Chọn PN cao hơn áp suất vận hành tối đa.

3. Không gian: Ty nổi cho vị trí dễ tiếp cận, ty chìm cho không gian hạn hẹp.

4. Bảo trì: Luôn chọn sản phẩm từ thương hiệu uy tín để dễ dàng thay thế phụ kiện.

Tip: Hệ nước sạch nên ưu tiên Gate Valve gang phủ epoxy để kéo dài tuổi thọ, tránh han gỉ.

Câu hỏi thường gặp về Gate Valve

1.Van cống và van cửa có giống nhau không?

Có, đó chỉ là cách gọi khác nhau của cùng một loại thiết bị.

2.Gate Valve có dùng để điều tiết được không?

Không, chỉ dùng để đóng hoặc mở hoàn toàn.

3.Bao lâu nên bảo trì Gate Valve?

Nên kiểm tra định kỳ 6-12 tháng để tra dầu trục và kiểm tra gioăng làm kín.

4.Nên dùng gang hay inox?

Dùng gang cho nước sạch để tiết kiệm chi phí; inox cho các lưu chất ăn mòn.

5.Gate Valve dùng để làm gì?

Dùng để cách ly dòng chảy hoàn toàn trong đường ống.

Kết Luận

Van cống đóng vai trò then chốt trong việc bảo đảm an toàn và tính ổn định cho toàn bộ mạng lưới đường ống. Việc hiểu rõ cấu tạo, phân loại và ứng dụng của chúng giúp bạn đưa ra những quyết định mua sắm sáng suốt, giảm thiểu chi phí bảo trì và vận hành. Đừng để một chiếc van kém chất lượng gây ra những sự cố dừng máy tốn kém.
