Van ty nổi: Phương án vận hành trực quan và an toàn cho hệ thống công nghiệp

Trong quản lý vận hành đường ống công nghiệp, một trong những thách thức lớn nhất của kỹ thuật viên là khó kiểm tra trạng thái đóng/mở của van từ xa. Đối với các hệ thống áp lực lớn hoặc yêu cầu khắt khe về an toàn như PCCC và hóa chất, việc không nhận diện được đĩa van đang ở vị trí nào có thể dẫn đến những hậu quả nghiêm trọng. Vận hành thiếu chính xác không chỉ gây giảm hiệu suất hệ thống mà còn khiến việc phát hiện sự cố trở nên chậm trễ, tiềm ẩn nguy cơ cháy nổ hoặc tràn lưu chất.

Thực tế cho thấy, các hệ thống cần bảo trì thường xuyên luôn ưu tiên những thiết bị có cấu trúc cơ khí minh bạch. Van ty nổi (Rising Stem Gate Valve) chính là dòng van cổng được lựa chọn phổ biến nhất nhờ khả năng hiển thị trạng thái vận hành trực quan thông qua hành trình của trục van. Đây là giải pháp tối ưu giúp kiểm soát dòng chảy một cách an toàn, bền bỉ và dễ dàng giám sát trong mọi điều kiện nhà máy.

Van ty nổi là gì?

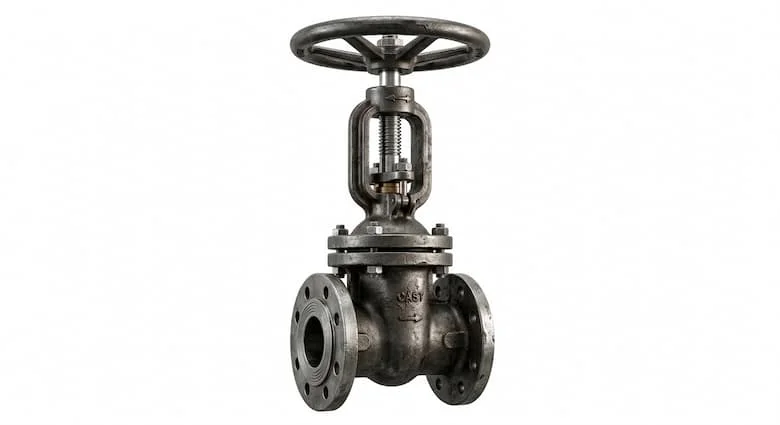

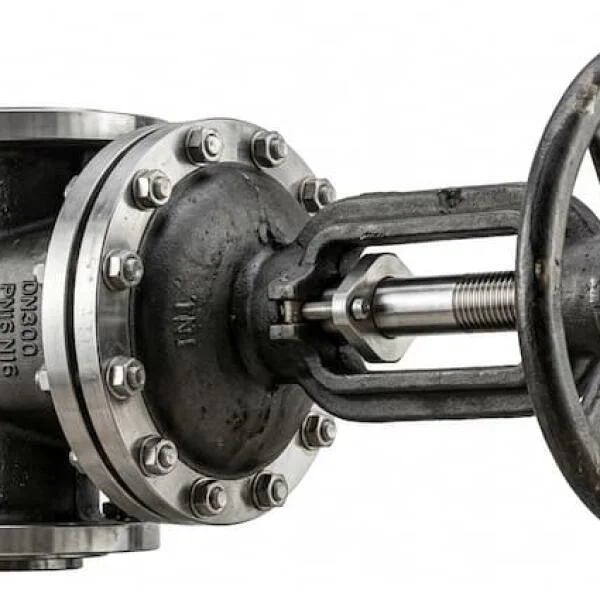

Van ty nổi là một biến thể của van cổng (gate valve), trong đó phần ty van (trục van) được thiết kế ren ngoài và gắn cố định với đĩa van. Điểm đặc trưng lớn nhất của dòng van này là trục van sẽ nâng lên cao khi mở và hạ xuống thấp khi đóng.

Khác với van ty chìm (nơi trục van nằm gọn bên trong thân), thiết kế "nổi" cho phép người vận hành dễ dàng quan sát trạng thái hoạt động của van chỉ bằng mắt thường. Nếu phần ty van nhô cao, van đang mở; ngược lại, nếu ty van hạ sát vô lăng, van đang ở trạng thái đóng. Đặc tính này biến Rising Stem Gate Valve.

Nguyên lý hoạt động của Rising Stem Gate Valve

Cơ chế hoạt động của Rising Stem Gate Valve dựa trên sự truyền động cơ khí giữa tay quay, trục van và đĩa van. Khi người vận hành xoay tay quay (vô lăng) theo chiều ngược kim đồng hồ, các bước ren trên trục van và cổ van sẽ tương tác với nhau. Thay vì xoay tròn tại chỗ, trục van chuyển động tịnh tiến đi lên, kéo theo đĩa van nâng lên khỏi lòng ống. Lúc này, không gian cho lưu chất đi qua được giải phóng hoàn toàn, cho phép dòng chảy lưu thông tối đa mà không gặp vật cản.

Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, trục van và đĩa van sẽ hạ xuống cho đến khi đĩa van tì chặt vào ghế van (seat), ngắt hoàn toàn dòng chảy. Sở dĩ dòng van này phù hợp với hệ thống công nghiệp là bởi cấu tạo ty van lộ ra ngoài giúp các kỹ thuật viên dễ dàng tra dầu mỡ, chống kẹt trục. Đồng thời, việc dễ kiểm tra vị trí đĩa van giúp ngăn chặn tình trạng mở chưa hết hành trình (gây sụt áp) hoặc đóng không kín (gây rò rỉ) trong các đường ống áp lực cao.

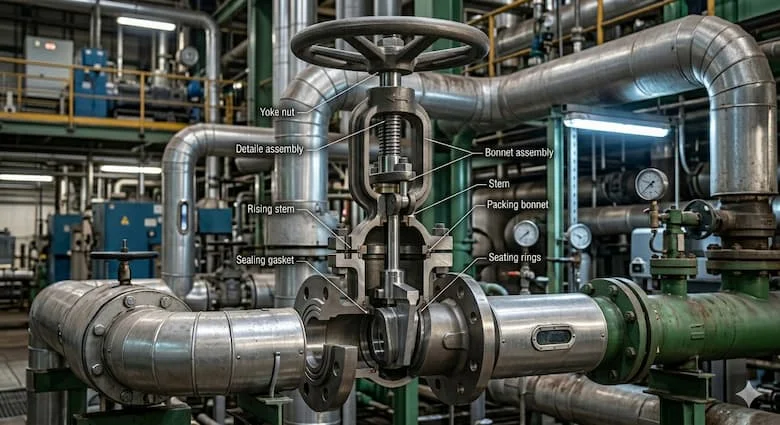

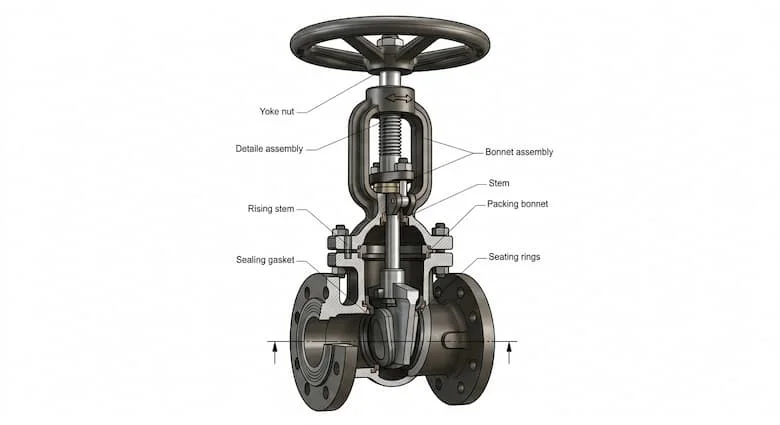

Cấu tạo chi tiết của Rising Stem Gate Valve

Một chiếc Rising Stem Gate Valve tiêu chuẩn được cấu thành từ các bộ phận chịu lực và làm kín chất lượng cao để đảm bảo tuổi thọ lâu dài:

• Thân van: Thường được đúc từ gang (Cast Iron) cho hệ thống nước, inox (Stainless Steel) cho hóa chất, hoặc thép (WCB) cho các môi trường nhiệt độ cao. Thân van là bộ phận chịu áp lực chính của hệ thống.

• Ty van (Trục van): Đây là bộ phận quan trọng nhất, thường làm bằng thép không gỉ để chống ăn mòn. Do thường xuyên tiếp xúc với môi trường bên ngoài và chịu lực kéo/nén, ty van cần độ cứng vững tuyệt đối.

• Đĩa van (Cánh van): Có hình nêm hoặc hình tròn phẳng, được bọc cao su hoặc làm bằng kim loại nguyên khối để đóng/mở dòng chảy.

• Tay quay (Vô lăng): Bộ phận điều khiển thủ công, giúp truyền lực xoay thành chuyển động tịnh tiến.

• Gioăng làm kín (Gasket/Packing): Nằm ở cổ van, bộ phận này quyết định khả năng chống rò rỉ của thiết bị.

Phân tích chuyên sâu: Tại sao ty van cần được ưu tiên chống ăn mòn? Vì ty van nổi lộ ra ngoài, nó phải chịu tác động của độ ẩm, oxy hóa và bụi bẩn từ môi trường. Nếu ty van bị gỉ sét, việc đóng mở sẽ trở nên nặng nề, thậm chí gây kẹt van hoàn toàn. Tương tự, gioăng làm kín phải được chọn vật liệu phù hợp (như PTFE hoặc EPDM) vì đây là điểm ngăn cách duy nhất giữa áp suất bên trong và môi trường bên ngoài tại vị trí trục.

Các loại Rising Stem Gate Valve phổ biến hiện nay

Tùy vào môi trường lưu chất và điều kiện vận hành, người ta phân loại Rising Stem Gate Valve như sau:

1. Van cổng ty nổi gang: Loại phổ biến nhất trong các hệ thống cấp thoát nước dân dụng và công nghiệp. Ưu điểm là giá thành rẻ, chịu va đập tốt.

2. Rising Stem Gate Valve inox (304/316): Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc dược phẩm. Inox giúp van không bị oxy hóa và đảm bảo tiêu chuẩn vệ sinh an toàn.

3. Rising Stem Gate Valve thép: Khả năng chịu nhiệt và áp suất cực tốt, thường thấy trong các hệ thống hơi nóng (Steam) áp suất cao hoặc dầu khí.

4. Rising Stem Gate Valve mặt bích: Đây không hẳn là phân loại vật liệu mà là phân loại kết nối. Hầu hết các dòng van công nghiệp nặng đều dùng kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN hoặc BS để đảm bảo độ kín khít và dễ thay thế.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Rising Stem Gate Valve, kỹ sư cần đối chiếu bảng thông số sau để đảm bảo tính tương thích:

Lưu ý chuyên môn: Bạn chỉ nên dùng van inox khi lưu chất có tính ăn mòn hoặc yêu cầu độ tinh khiết cao. Việc lắp đặt van không đúng áp suất làm việc (ví dụ dùng van PN10 cho đường ống PN16) sẽ gây ra hiện tượng biến dạng đĩa van hoặc nổ thân van, cực kỳ nguy hiểm.

So sánh Rising Stem Gate Valve và van ty chìm

Việc lựa chọn giữa hai dòng van này thường khiến khách hàng phân vân. Dưới đây là bảng so sánh trực quan:

Khi nào nên dùng ty nổi? Hãy chọn Rising Stem Gate Valve khi hệ thống yêu cầu độ an toàn cao, cần giám sát trạng thái van liên tục và có không gian lắp đặt thoải mái. Ngược lại, van ty chìm là giải pháp tối ưu cho các đường ống ngầm, hầm kỹ thuật hẹp hoặc các ứng dụng tiết kiệm chi phí.

Ứng dụng thực tế của Rising Stem Gate Valve

Nhờ tính minh bạch trong vận hành, Rising Stem Gate Valvehiện diện trong hầu hết các công trình trọng điểm:

• Hệ thống PCCC: Đây là ứng dụng bắt buộc tại nhiều quốc gia. Rising Stem Gate Valve giúp lực lượng cứu hỏa nhận biết ngay lập tức nguồn nước đã sẵn sàng hay chưa.

• Trạm bơm công nghiệp: Dùng để ngăn dòng chảy ngược hoặc cách ly bơm khi cần bảo trì.

• Nhà máy xử lý nước: Kiểm soát lưu lượng nước thải và nước cấp với độ bền cao.

• Ngành hơi nóng và dầu khí: Sử dụng các dòng Rising Stem Gate Valve bằng thép hoặc inox để chịu nhiệt độ và áp suất khắc nghiệt.

Sai lầm thường gặp khi sử dụng Rising Stem Gate Valve

Dù bền bỉ, nhưng nếu sử dụng sai cách, van vẫn có thể hư hỏng nhanh chóng:

1. Chọn sai vật liệu: Dùng van gang cho nước muối hoặc hóa chất sẽ khiến thân van bị ăn mòn và thủng chỉ sau thời gian ngắn.

2. Không bảo trì ty van: Phần ty lộ ra ngoài nếu không được bôi trơn định kỳ sẽ bị bám bụi, khô mỡ, dẫn đến kẹt trục hoặc gãy tay quay khi cố dùng lực mạnh để mở.

3. Lắp sai áp suất: Sử dụng van có định mức áp suất thấp hơn áp suất đỉnh của hệ thống sẽ làm giảm tuổi thọ gioăng và đĩa van.

4. Thiếu không gian vận hành: Lắp van sát trần nhà hoặc sát các đường ống khác khiến ty van không thể đi hết hành trình, dẫn đến việc không thể mở van hoàn toàn, gây tổn thất áp suất nghiêm trọng.

Hướng dẫn cách chọn và lắp đặt Rising Stem Gate Valve chuẩn kỹ thuật

Checklist chọn van phù hợp:

• Bước 1: Xác định lưu chất là gì (Nước sạch, nước thải, hơi nóng hay hóa chất)?

• Bước 2: Kiểm tra áp suất vận hành tối đa của hệ thống (PN10, PN16...).

• Bước 3: Chọn vật liệu thân và gioăng (Gang, Thép hay Inox).

• Bước 4: Lựa chọn kích thước đường ống (DN) tương ứng.

• Bước 5: Đo đạc khoảng không gian trống phía trên vị trí lắp để đảm bảo ty van có thể nâng hết cỡ.

Lưu ý khi lắp đặt:

• Phải vệ sinh sạch sẽ đường ống trước khi lắp để tránh rác thải kẹt vào ghế van.

• Lắp đúng chiều dòng chảy (nếu van có mũi tên chỉ dẫn).

• Tip vận hành: Nên định kỳ bôi trơn ty van bằng mỡ chịu nhiệt và kiểm tra tình trạng rò rỉ tại vị trí gioăng cổ van. Nếu thấy rò rỉ nhẹ, có thể siết nhẹ ốc cổ van để ép thêm gioăng.

Câu hỏi thường gặp về Rising Stem Gate Valve (FAQ)

1. Van ty nổi hoạt động như thế nào?

Van hoạt động bằng cách xoay tay quay để trục van (ty van) di chuyển tịnh tiến lên trên hoặc xuống dưới, kéo theo đĩa van đóng hoặc mở dòng chảy. Trục van nhô lên khỏi tay quay chính là dấu hiệu cho thấy van đang mở.

2. Rising Stem Gate Valve khác gì van ty chìm?

Điểm khác biệt lớn nhất là vị trí trục van. Ty nổi có trục chạy lên xuống lộ ra ngoài, dễ quan sát trạng thái. Ty chìm có trục nằm cố định bên trong thân van, tiết kiệm diện tích nhưng khó biết van đang đóng hay mở.

3. Rising Stem Gate Valve có dùng cho hơi nóng không?

Có, nhưng bạn phải chọn loại Rising Stem Gate Valve thân thép (WCB) hoặc inox chịu nhiệt, kèm theo gioăng làm kín bằng Graphite để chịu được nhiệt độ cao trên 200°C.

4. Nên chọn van gang hay inox?

Chọn van gang cho hệ thống nước thông thường để tiết kiệm chi phí. Chọn van inox cho môi trường có tính axit, kiềm hoặc yêu cầu khắt khe về vệ sinh thực phẩm.

5. Bao lâu cần bảo trì Rising Stem Gate Valve?

Định kỳ 3-6 tháng nên kiểm tra và bôi trơn trục van một lần. Với các hệ thống hóa chất, cần kiểm tra độ mòn của đĩa van thường xuyên hơn.

Kết luận

Van ty nổi là một mắt xích không thể thiếu trong các hệ thống đường ống chuyên nghiệp. Với khả năng vận hành trực quan, độ bền cơ học cao và tính tiện lợi trong bảo trì, dòng van này mang lại sự an tâm tuyệt đối cho các nhà quản lý kỹ thuật. Đầu tư đúng loại van ty nổi ngay từ đầu chính là cách tốt nhất để bảo vệ hệ thống và tối ưu hóa chi phí vận hành lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van ty nổi  .
