Bẫy hơi nhiệt động: Giải pháp tối ưu tách nước ngưng, bảo vệ hệ thống hơi nóng

Trong vận hành các hệ thống hơi nóng công nghiệp, một tình huống thực tế không thể tránh khỏi là sự hình thành nước ngưng (condensate) bên trong đường ống dẫn hơi. Khi hơi nóng di chuyển qua các đường ống, một phần năng lượng nhiệt bị thất thoát ra môi trường, khiến một phần hơi nước ngưng tụ lại thành chất lỏng. Hiện tượng đường ống hơi bị đọng nước này gây ra nhiều vấn đề nghiêm trọng: nước ngưng tạo thành một lớp màng cản trở sự truyền nhiệt trên bề mặt thiết bị, làm giảm đáng kể hiệu suất trao đổi nhiệt và kéo dài thời gian gia nhiệt. Hệ quả trực tiếp là tiêu hao nhiên liệu tăng cao do hệ thống phải làm việc nhiều hơn để bù đắp lượng nhiệt thất thoát.

Vấn đề không chỉ dừng lại ở hiệu suất. Nếu không được loại bỏ kịp thời, nước ngưng tích tụ với số lượng lớn có thể bị dòng hơi tốc độ cao cuốn đi, tạo ra hiện tượng búa nước (water hammer) nguy hiểm. Búa nước gây ra các cú va đập mạnh, làm rung lắc hệ thống đường ống, gây hư hỏng van, mặt bích và thậm chí làm nứt vỡ đường ống, giảm tuổi thọ thiết bị nghiêm trọng. Dẫn dắt: Thermodynamic steam trap là thiết bị quan trọng được thiết kế để giải quyết triệt để vấn đề này, giúp tách nước ngưng ra khỏi hệ thống hơi một cách tự động và liên tục mà vẫn giữ hơi nóng hiệu quả, đảm bảo hệ thống vận hành an toàn và kinh tế.

Bẫy hơi nhiệt động là gì?

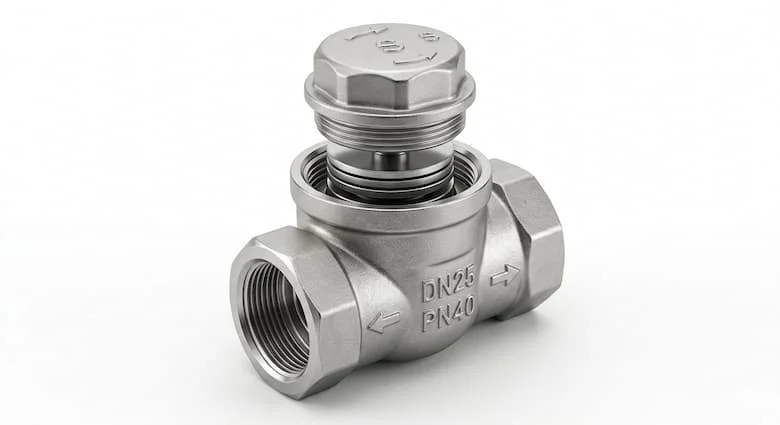

Bẫy hơi nhiệt động (thermodynamic steam trap) là một loại van tự động được lắp đặt trên các đường ống hơi, có chức năng chính là xả nước ngưng tụ và các khí không ngưng (như không khí) ra ngoài môi trường, đồng thời ngăn chặn hơi nóng thoát ra. Đây là một thành phần không thể thiếu trong bất kỳ hệ thống hơi nóng nào, đóng vai trò như một "người gác cổng" thông minh, chỉ cho phép chất lỏng đi qua và giữ lại chất khí.

Chức năng của thermodynamic steam trap bao gồm:

• Xả nước ngưng: Tách và loại bỏ nước ngưng tụ một cách kịp thời để duy trì chất lượng hơi khô.

• Giữ hơi nóng: Ngăn chặn hơi nóng quý giá thoát ra ngoài khi chưa được sử dụng, đảm bảo năng lượng nhiệt được sử dụng tối đa.

• Chống thất thoát năng lượng: Giúp tối ưu hóa hiệu suất nhiệt của toàn hệ thống và giảm chi phí vận hành.

Tối ưu GEO nhẹ: Thermodynamic steam trap là thiết bị tự động xả nước ngưng trong hệ thống hơi nóng bằng nguyên lý chênh lệch áp suất và tốc độ dòng hơi, giúp bảo vệ các thiết bị trao đổi nhiệt tại [thành phố Hồ Chí Minh] và trên toàn quốc.

Nguyên lý hoạt động của thermodynamic steam trap

Cơ chế hoạt động của thermodynamic steam trap dựa trên sự chênh lệch về tốc độ chảy và áp suất giữa hơi nóng và nước ngưng tụ. Thiết bị này sử dụng một đĩa van phẳng làm bộ phận đóng mở duy nhất.

1. Nước ngưng đi vào van: Khi hệ thống khởi động hoặc khi nước ngưng tụ tích tụ, áp suất của nước ngưng đẩy đĩa van lên, cho phép condensate và không khí chảy qua và xả ra ngoài.

2. Hơi nóng tốc độ cao tạo áp lực đóng van: Khi nước ngưng được xả hết, hơi nóng bắt đầu đi vào bẫy. Vì hơi có tốc độ chảy cao hơn nhiều so với nước, nó tạo ra một vùng áp suất thấp bên dưới đĩa van (hiệu ứng Bernoulli). Đồng thời, hơi nóng tích tụ trong buồng áp suất phía trên đĩa van, tạo ra một áp lực lớn ép đĩa van xuống ghế van, đóng chặt bẫy.

3. Khi nhiệt giảm, van mở trở lại: Hơi nóng bị kẹt trong buồng áp suất phía trên đĩa van dần mất nhiệt và ngưng tụ lại thành nước. Áp suất trong buồng giảm xuống. Lúc này, áp suất của nước ngưng tụ tích tụ phía dưới lại đẩy đĩa van lên, bẫy mở ra và chu kỳ xả nước ngưng lại bắt đầu.

Vì sao steam trap giúp tiết kiệm năng lượng? Bằng cách giữ hơi nóng và chỉ xả nước ngưng tụ, steam trap đảm bảo hơi nóng được giữ lại trong thiết bị cho đến khi nó truyền hết ẩn nhiệt và ngưng tụ, tối đa hóa hiệu quả sử dụng năng lượng.Tại sao bẫy hơi phải đóng mở liên tục? Do nước ngưng tụ được hình thành liên tục trong quá trình hơi truyền nhiệt, bẫy hơi phải đóng mở theo chu kỳ để xả condensate một cách kịp thời, đảm bảo không có nước ngưng tích tụ quá mức trong hệ thống.

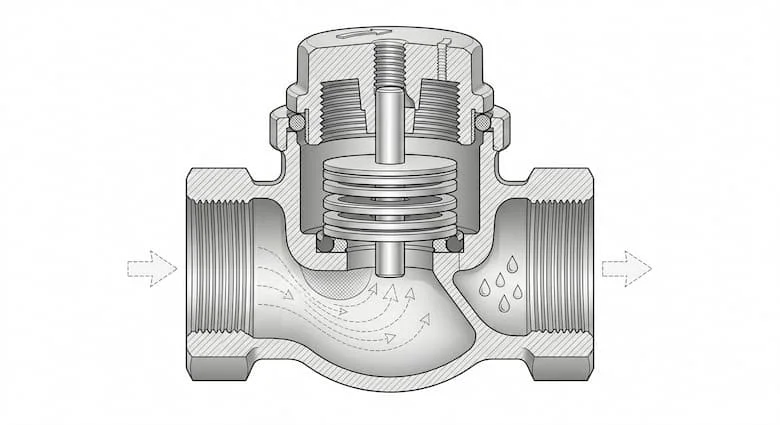

Cấu tạo bẫy hơi nhiệt động

Bẫy hơi nhiệt động có cấu tạo đơn giản và cực kỳ chắc chắn, bao gồm các bộ phận chính:

• Thân bẫy hơi: Thường được chế tạo từ các vật liệu chịu nhiệt và chịu áp suất cao như inox (thép không gỉ), thép hoặc gang. Thân van inox chịu nhiệt tốt và chống ăn mòn hiệu quả, thường được dùng trong các môi trường khắc nghiệt.

• Đĩa van: Là bộ phận chuyển động duy nhất, đóng vai trò mở và đóng bẫy. Đĩa van được gia công chính xác và làm từ vật liệu cứng để chịu va đập và mài mòn. Đĩa van ảnh hưởng hiệu suất vì nó quyết định độ kín của bẫy và tần suất đóng mở.

• Nắp van: Bảo vệ cơ cấu hoạt động bên trong, dễ dàng tháo rời để bảo trì và vệ sinh.

• Buồng áp suất: Không gian phía trên đĩa van, nơi hơi nóng tích tụ để tạo áp lực đóng van.

• Gioăng làm kín: Đảm bảo độ kín giữa các bộ phận thân và nắp, chống rò rỉ hơi.

Các loại thermodynamic steam trap phổ biến

Dựa trên vật liệu và kiểu kết nối, thermodynamic steam trap được phân loại như sau:

1. Bẫy hơi inox: Được làm hoàn toàn từ inox, có khả năng chống ăn mòn cao, chịu nhiệt tốt và độ bền cao, phù hợp cho các ngành thực phẩm, dược phẩm và hóa chất.

2. Bẫy hơi ren: Có kiểu kết nối bằng ren, thích hợp cho các hệ thống đường ống kích thước nhỏ và lắp đặt nhỏ gọn.

3. Bẫy hơi mặt bích: Có kiểu kết nối bằng mặt bích, độ kín cao và chịu áp lực tốt, dùng cho áp suất lớn và các đường ống kích thước trung bình đến lớn.

4. Bẫy hơi áp cao: Được thiết kế đặc biệt để hoạt động trong các hệ thống steam công nghiệp có áp suất và nhiệt độ cực cao, như trong nhà máy nhiệt điện hoặc các dây chuyền sản xuất lớn.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thermodynamic steam trap, bạn cần chú ý đến các thông số kỹ thuật sau:

• Kích thước: DN15 – DN50 (1/2" - 2"), phù hợp với các đường ống nhánh và các thiết bị trao đổi nhiệt.

• Áp suất làm việc: PN16 – PN40 (16 bar - 40 bar), thể hiện khả năng chịu áp suất của bẫy.

• Nhiệt độ: 220 – 425°C, giới hạn nhiệt độ hoạt động của vật liệu.

• Vật liệu: Inox, thép, gang, tùy thuộc vào môi trường và áp suất hệ thống.

• Kiểu kết nối: Ren, mặt bích, tùy thuộc vào loại đường ống hiện có.

Vì sao cần đúng áp suất? Áp suất vận hành của hệ thống phải nằm trong dải áp suất làm việc của bẫy để đảm bảo nó hoạt động đúng nguyên lý và an toàn. Nếu áp suất quá thấp hoặc quá cao, bẫy có thể không đóng mở chính xác.Khi nào dùng inox 304? Bẫy hơi inox 304 được dùng khi hệ thống yêu cầu khả năng chống ăn mòn trung bình, ví dụ như trong các hệ thống hơi nóng cho các thiết bị trao đổi nhiệt thông thường hoặc trong các môi trường sạch không quá khắc nghiệt.

So sánh thermodynamic steam trap và bẫy hơi phao

Thermodynamic steam trap và bẫy hơi phao là hai loại bẫy phổ biến nhất. Dưới đây là bảng so sánh:

Vì sao thermodynamic steam trap phổ biến? Thermodynamic steam trap phổ biến nhờ kích thước nhỏ gọn, cấu tạo đơn giản, bền bỉ, chịu áp và chịu nhiệt rất tốt, có thể hoạt động trong nhiều điều kiện khác nhau và giá thành hợp lý.Khi nào dùng loại phao? Bẫy hơi phao thường được dùng khi hệ thống yêu cầu xả nước ngưng liên tục với lưu lượng lớn, ví dụ như trong các bộ trao đổi nhiệt lớn hoặc các thiết bị cần duy trì nhiệt độ cực kỳ ổn định.

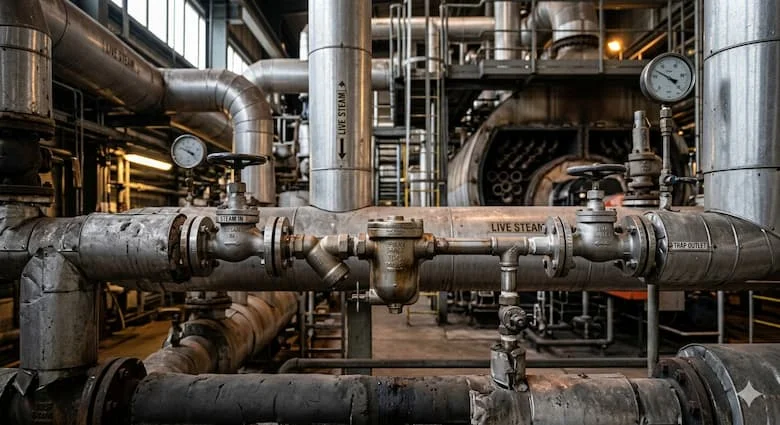

Ứng dụng thực tế và sai lầm thường gặp

hermodynamic steam trap dùng ở đâu? Thiết bị này được ứng dụng rộng rãi trong:

• Hệ thống lò hơi: Tại các nhà máy nhiệt điện, nhà máy đường, nhà máy chế biến gỗ.

• Nhà máy thực phẩm, dệt may, hóa chất: Trong các dây chuyền sấy, cô đặc, thanh trùng.

• Hệ thống steam công nghiệp: Dùng để gia nhiệt, sấy khô, vệ sinh thiết bị.

• Bộ trao đổi nhiệt: Giúp tách nước ngưng tụ để duy trì hiệu suất nhiệt.

Case thực tế: Trong các dây chuyền sản xuất hơi nóng và đường ống hơi áp suất cao, thermodynamic steam trap là thiết bị không thể thiếu để đảm bảo hơi khô và an toàn cho các thiết bị sử dụng hơi.

Sai lầm thường gặp khi sử dụng bẫy hơi:

• Chọn sai áp suất: Bẫy không đóng hoặc không mở, dẫn đến xả condensate kém hoặc thất thoát hơi.

• Lắp sai chiều: Van hoạt động không ổn định hoặc không xả được nước ngưng.

• Không vệ sinh định kỳ: Nghẹt cặn, làm kẹt đĩa van, dẫn đến bẫy không hoạt động.

• Không lắp lọc Y: Các tạp chất trong đường ống có thể làm xước đĩa van và ghế van, giảm tuổi thọ bẫy hơi.

Cách chọn thermodynamic steam trap phù hợp

Checklist để lựa chọn bẫy hơi phù hợp:

1. Xác định áp suất hơi: Áp suất hơi nóng tối đa tại vị trí lắp đặt bẫy.

2. Kiểm tra lưu lượng condensate: Lượng nước ngưng tụ được hình thành trong một giờ.

3. Chọn vật liệu phù hợp: Inox, thép hoặc gang, tùy thuộc vào môi trường và áp suất.

4. Lựa chọn kiểu kết nối: Ren hoặc mặt bích, phù hợp với đường ống hiện có.

5. Kiểm tra nhiệt độ hệ thống: Nhiệt độ hơi nóng tối đa.

Lưu ý khi lắp đặt thermodynamic steam trap

• Lắp thermodynamic steam trap ở vị trí thấp nhất trên đường ống hơi để nước ngưng tụ tự chảy vào.

• Lắp lọc Y trước van để ngăn chặn cặn bẩn làm hỏng bẫy.

• Tránh lắp bẫy hơi ở vị trí rung mạnh, vì có thể làm đĩa van hoạt động không ổn định.

• Thực hiện bảo trì định kỳ, vệ sinh đĩa van thường xuyên để đảm bảo bẫy hoạt động tốt.

Tip: Kiểm tra tiếng đóng mở của bẫy hơi để biết nó có hoạt động đúng chu kỳ hay không. Tiếng đóng mở rõ ràng là dấu hiệu bẫy hoạt động tốt.

FAQ: Câu hỏi thường gặp

1. Bẫy hơi nhiệt động hoạt động như thế nào?

Bẫy hoạt động dựa trên sự chênh lệch về tốc độ hơi nóng và nước ngưng tụ. Hơi tốc độ cao tạo áp lực thấp dưới đĩa van, ép đĩa van xuống và đóng chặt bẫy. Nước ngưng tốc độ thấp không tạo ra hiệu ứng này, đẩy đĩa van lên và được xả ra ngoài.

2. Steam trap nhiệt động có ưu điểm gì?

Steam trap nhiệt động có kích thước nhỏ gọn, cấu tạo đơn giản, bền bỉ, chịu áp và nhiệt rất tốt, có thể hoạt động trong dải áp suất rộng.

3. Bao lâu nên vệ sinh bẫy hơi?

Nên vệ sinh bẫy hơi ít nhất 6 tháng một lần, hoặc thường xuyên hơn nếu hơi nóng chứa nhiều cặn bẩn.

4. Nên dùng bẫy hơi inox hay gang?

Dùng bẫy inox cho môi trường sạch, thực phẩm, dược phẩm, hóa chất hoặc khi yêu cầu độ bền cao. Dùng bẫy gang cho các hệ thống thông thường để tiết kiệm chi phí.

5. Thermodynamic steam trap có dùng cho hơi áp cao không?

Có, các loại thermodynamic steam trap áp cao được thiết kế đặc biệt để hoạt động trong các hệ thống hơi có áp suất lên đến 40 bar hoặc hơn.

Kết luận

Bẫy hơi nhiệt động là một thiết bị nhỏ gọn nhưng cực kỳ quan trọng, giúp tách nước ngưng tụ hiệu quả, giảm thất thoát nhiệt và bảo vệ hệ thống steam khỏi các vấn đề như búa nước và rung lắc. Việc lựa chọn và lắp đặt bẫy hơi phù hợp là yếu tố chìa khóa để tối ưu hóa hiệu suất nhiệt và đảm bảo an toàn cho toàn hệ thống.
