Van xả áp an toàn: Thiết bị bảo vệ tối yếu cho hệ thống áp lực công nghiệp

Trong vận hành công nghiệp, các hệ thống như nồi hơi, đường ống dẫn khí hoặc máy nén khí luôn tiềm ẩn những nguy cơ biến động áp suất cực lớn. Một tình huống thực tế thường gặp là khi nồi hơi bị quá áp do lỗi hệ thống điều khiển, hoặc đường ống tăng áp bất thường do hiện tượng giãn nở nhiệt và búa nước. Nếu không có cơ chế can thiệp kịp thời, áp suất dư thừa sẽ vượt quá ngưỡng chịu đựng của vật liệu.

Những rủi ro này không chỉ dừng lại ở việc gây nổ đường ống hay làm biến dạng, hỏng hóc các thiết bị đắt tiền, mà nghiêm trọng hơn là đe dọa trực tiếp đến tính mạng người vận hành. Van xả áp an toàn xuất hiện như một "chốt chặn" cuối cùng, đóng vai trò là thiết bị bảo vệ quan trọng giúp tự động giải phóng áp suất dư thừa, đảm bảo toàn bộ hệ thống luôn nằm trong tầm kiểm soát an toàn.

Van xả áp an toàn là gì?

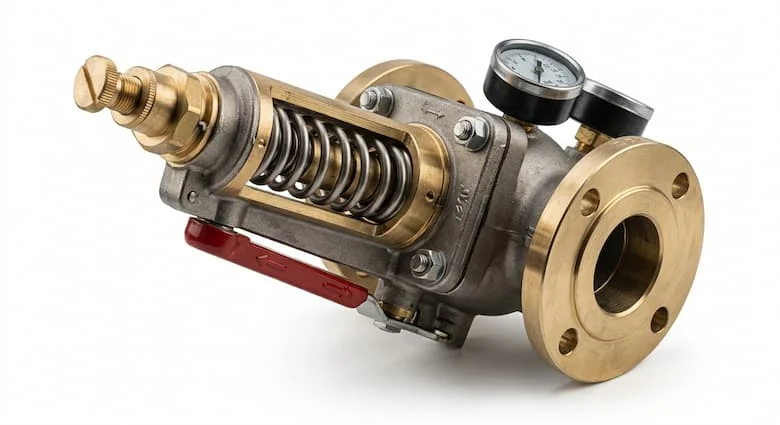

Van xả áp an toàn (Safety Relief Valve) là một thiết bị cơ khí tự động được lắp đặt trên các bồn chứa hoặc đường ống áp lực. Chức năng cốt lõi của thiết bị là xả áp tự động khi áp suất đầu vào của van tăng lên vượt quá mức cài đặt trước đó. Việc này giúp bảo vệ các thiết bị hạ nguồn khỏi tình trạng quá tải và giữ ổn định áp suất làm việc cho toàn hệ thống.

Về mặt định nghĩa kỹ thuật, van xả áp là thiết bị tự động mở để giải phóng một lượng lưu chất (lỏng, khí hoặc hơi) ra ngoài môi trường hoặc về bồn chứa khi hệ thống vượt ngưỡng cài đặt an toàn. Khi áp suất giảm xuống mức cho phép, van sẽ tự động đóng lại để hệ thống tiếp tục vận hành bình thường.

Nguyên lý hoạt động của van xả áp

Hoạt động của van dựa trên sự cân bằng lực giữa áp suất hệ thống và lực đàn hồi của lò xo bên trong van. Ở trạng thái bình thường, lò xo tạo ra một lực nén đủ lớn để giữ đĩa van ép chặt vào ghế van, duy trì trạng thái đóng hoàn toàn.

Khi áp suất lưu chất tác động lên đĩa van tăng cao và vượt qua lực ép của lò xo (ngưỡng cài đặt), đĩa van sẽ bị đẩy lên, tạo khoảng trống cho lưu chất thoát ra ngoài. Quá trình xả lưu chất này làm áp suất trong hệ thống giảm xuống nhanh chóng. Khi áp suất đã trở về mức an toàn, lực lò xo lại đẩy đĩa van về vị trí cũ, giúp van tự đóng lại.

Vì sao cần cài đặt áp suất chuẩn?

Nếu cài đặt quá thấp, van sẽ xả liên tục gây lãng phí lưu chất và giảm hiệu suất hệ thống. Ngược lại, nếu cài đặt quá cao, van sẽ không phản ứng kịp khi có sự cố, dẫn đến rủi ro cháy nổ. Do đó, van phải có khả năng phản ứng nhanh và chính xác để ngăn chặn các xung áp suất đột ngột.

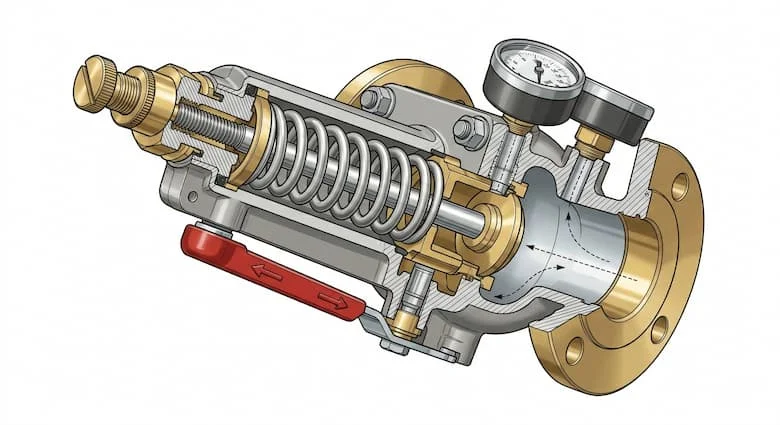

Cấu tạo van xả áp

Để đảm bảo khả năng vận hành chính xác trong môi trường khắc nghiệt, cấu tạo của van xả áp bao gồm các thành phần trọng yếu sau:

• Thân van: Thường được chế tạo từ đồng, inox, gang hoặc thép. Trong đó, inox là vật liệu lý tưởng cho môi trường ăn mòn hoặc thực phẩm nhờ khả năng kháng oxy hóa vượt trội.

• Lò xo: Đây là bộ phận quan trọng nhất điều khiển việc đóng mở. Chất lượng thép làm lò xo ảnh hưởng trực tiếp đến độ chính xác và độ nhạy của mức áp suất cài đặt.

• Đĩa van: Tiếp xúc trực tiếp với lưu chất, đóng vai trò ngăn chặn hoặc cho phép xả áp.

• Vít điều chỉnh áp suất: Cho phép người kỹ thuật cài đặt mức áp suất xả tùy theo yêu cầu của hệ thống.

• Gioăng làm kín: Đảm bảo van không bị rò rỉ trong quá trình hoạt động bình thường.

Các loại van xả áp phổ biến

Tùy vào môi trường và mục đích sử dụng, van xả áp được chia thành nhiều dòng chuyên biệt:

1. Van an toàn lò hơi: Chế tạo từ thép hoặc gang chịu nhiệt, chuyên dùng cho hơi bão hòa nhiệt độ cao.

2. Van xả áp nước: Thiết kế để kiểm soát áp lực trong hệ thống cấp thoát nước tòa nhà hoặc khu công nghiệp.

3. Van an toàn khí nén: Thường có kích thước nhỏ, phản ứng nhanh, lắp cho máy nén khí và bình tích áp.

4. Van an toàn inox: Chuyên dụng cho ngành hóa chất, dược phẩm và thực phẩm nhờ tính vệ sinh và chống ăn mòn.

5. Van an toàn mặt bích: Dùng cho các đường ống kích thước lớn, yêu cầu kết nối chắc chắn và chịu áp suất cao.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, khách hàng cần lưu ý các thông số tiêu chuẩn sau:

Việc chọn đúng áp suất xả và vật liệu là yếu tố sống còn. Chẳng hạn, van inox nên được ưu tiên khi lưu chất là hóa chất mạnh hoặc nước biển để tránh tình trạng rỉ sét làm kẹt đĩa van.

So sánh van an toàn và van giảm áp

Nhiều khách hàng thường nhầm lẫn giữa hai loại thiết bị này, dẫn đến sai sót trong thiết kế hệ thống.

• Chức năng: Van an toàn là thiết bị xả áp khẩn cấp để bảo vệ, trong khi van giảm áp dùng để giảm áp suất đầu vào xuống một mức thấp hơn ổn định ở đầu ra.

• Hoạt động: Van an toàn chỉ hoạt động khi quá áp đột ngột. Van giảm áp hoạt động liên tục trong suốt quá trình vận hành hệ thống.

• Mục tiêu: Một bên là bảo vệ hệ thống khỏi nổ vỡ (an toàn), một bên là ổn định áp suất để thiết bị hoạt động chính xác (hiệu suất).

Lưu ý: Hai loại van này không thể thay thế nhau. Trong nhiều hệ thống phức tạp, người ta cần dùng đồng thời cả hai để vừa đảm bảo áp suất làm việc ổn định, vừa có phương án dự phòng khi sự cố quá áp xảy ra.

Ứng dụng thực tế và sai lầm thường gặp

Van xả áp có mặt trong hầu hết các hạ tầng kỹ thuật:

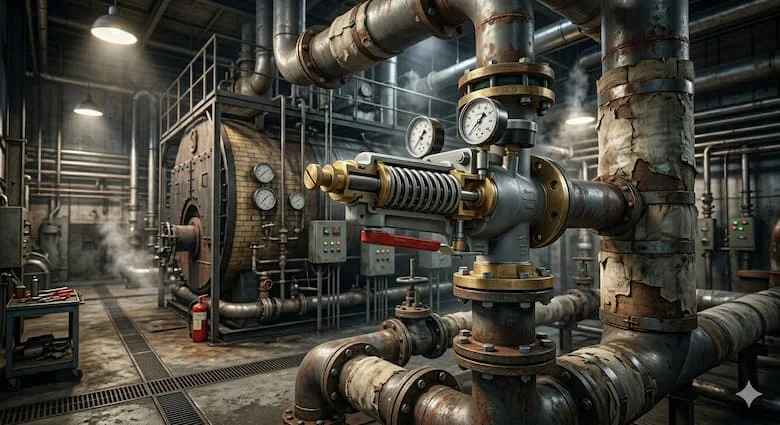

• Nồi hơi và bồn áp lực: Bảo vệ chống nổ khi áp suất hơi vượt ngưỡng.

• Hệ thống HVAC: Kiểm soát áp suất nước trong các vòng tuần hoàn kín.

• Ngành dầu khí & Hóa chất: Ngăn chặn rò rỉ và nổ vỡ đường ống dẫn lưu chất nguy hiểm.

Sai lầm thường gặp:

• Chọn sai áp suất cài đặt: Dẫn đến việc van xả quá sớm (lãng phí) hoặc không xả khi cần (nguy hiểm).

• Không kiểm định định kỳ: Van có thể bị kẹt do cặn bẩn hoặc rỉ sét lò xo nếu không được thử nghiệm xả định kỳ.

• Lắp sai chiều: Làm giảm đáng kể hiệu quả xả và có thể khiến van không thể đóng lại sau khi mở.

Checklist: Cách chọn và lắp đặt van xả áp

Quy trình chọn van:

1. Xác định môi trường lưu chất (Nước, khí, hơi hay hóa chất).

2. Kiểm tra áp suất làm việc tối đa của hệ thống.

3. Chọn mức áp xả (thường cao hơn 10% áp suất làm việc).

4. Chọn vật liệu tương thích để đảm bảo tuổi thọ.

5. Lựa chọn kiểu kết nối (ren hay bích) phù hợp với đường ống hiện tại.

Lưu ý lắp đặt:

• Lắp van theo phương thẳng đứng để lò xo hoạt động chính xác nhất.

• Không bao giờ bịt đầu xả của van.

• Thực hiện thử xả bằng tay (nếu van có tay giật) định kỳ 3-6 tháng một lần để đảm bảo van không bị kẹt.

FAQ: Câu hỏi thường gặp

1. Van xả áp an toàn hoạt động khi nào?

Van chỉ mở khi áp suất trong hệ thống vượt qua mức cài đặt (Set pressure) của lò xo.

2. Bao lâu nên kiểm tra van an toàn?

Nên kiểm tra định kỳ 6 tháng một lần và thực hiện kiểm định kỹ thuật chính thức hàng năm theo quy định an toàn lao động.

3. Van inox có tốt hơn van đồng không?

Tùy môi trường. Van inox bền hơn trong môi trường hóa chất, nhưng van đồng thường kinh tế hơn cho các hệ thống nước sạch và khí nén thông thường.

4. Có thể tự điều chỉnh áp xả không?

Có thể điều chỉnh qua vít nén lò xo, nhưng việc này phải được thực hiện bởi kỹ thuật viên có chuyên môn và có đồng hồ áp suất chuẩn để đo lường.

Kết luận

Van xả áp an toàn không đơn thuần là một phụ kiện đường ống, mà là thiết bị bắt buộc trong mọi hệ thống áp lực để bảo vệ tài sản và tính mạng con người. Đầu tư vào một chiếc van chất lượng, phù hợp với thông số kỹ thuật là cách tốt nhất để giảm thiểu rủi ro vận hành và đảm bảo sự bền bỉ cho hệ thống.
