Van Chia Hơi Khí Nén: Điều Phối Áp Lực Và Tối Ưu Tự Động Hóa

Trong kỷ nguyên công nghiệp hiện đại, khí nén được ví như "mạch máu" vận hành các dây chuyền sản xuất. Để hệ thống hoạt động trơn tru, việc kiểm soát và phân phối dòng năng lượng này là yếu tố then chốt. Van chia hơi chính là thiết bị đầu não đảm nhận vai trò điều hướng, phân tách và ổn định áp suất, giúp các cơ cấu chấp hành như xi lanh hay motor khí hoạt động chính xác. Việc hiểu rõ và lựa chọn đúng loại van chia hơi không chỉ giúp tối ưu hiệu suất mà còn giảm thiểu đáng kể chi phí vận hành cho doanh nghiệp.

Vì sao hệ thống khí nén cần van chia hơi?

Trong các nhà máy khí nén quy mô lớn hoặc các dây chuyền tự động hóa phức tạp, năng lượng từ máy nén khí trung tâm cần được dẫn đến hàng chục, hàng trăm thiết bị khác nhau. Đây là lúc hệ thống chia nhiều nhánh phát huy vai trò, nhưng đồng thời cũng nảy sinh nhiều thách thức kỹ thuật.

Vấn đề thường gặp nhất là tình trạng áp suất không ổn định giữa các đầu đầu ra. Khi một nhánh tiêu thụ quá nhiều khí, các nhánh còn lại có thể bị sụt áp, gây gián đoạn chu kỳ làm việc. Bên cạnh đó, hiện tượng rò rỉ khí tại các khớp nối kém chất lượng và việc chia khí không đều dẫn đến lãng phí năng lượng và làm giảm tuổi thọ thiết bị.

Van chia hơi như một giải pháp cứu cánh. Thiết bị này không chỉ đơn thuần là bộ phận nối, mà còn giúp phân phối khí một cách khoa học, đảm bảo mỗi nhánh thiết bị nhận đủ lưu lượng và áp suất cần thiết để vận hành ổn định.

Van chia hơi khí nén là gì?

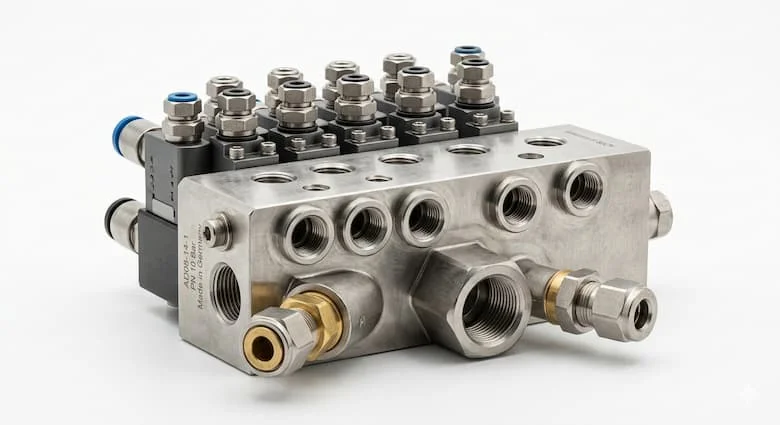

Van chia hơi khí nén là thiết bị dùng để phân phối hoặc chuyển hướng dòng khí nén trong hệ thống tự động hóa và công nghiệp. Hiểu một cách đơn giản, đây là bộ điều phối cho phép một nguồn cấp khí duy nhất có thể cung cấp năng lượng cho nhiều đầu ra hoặc luân chuyển hướng khí để điều khiển các chuyển động cơ học.

Chức năng cốt lõi của van bao gồm:

• Chia nhánh khí nén: Phân tách dòng khí chính thành các dòng nhỏ hơn.

• Điều hướng dòng khí: Thay đổi lộ trình của khí nén để kích hoạt các trạng thái khác nhau của xi lanh.

• Phân phối áp lực: Đảm bảo áp suất được duy trì ở mức cho phép tại các cổng ra.

Nguyên lý hoạt động của van chia hơi

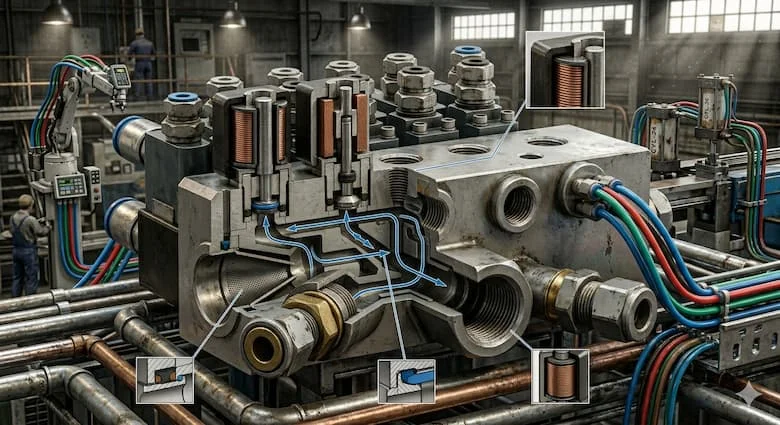

Về mặt vận hành, khí nén từ nguồn cấp sẽ đi qua thân van. Tại đây, các cơ cấu đóng mở bên trong (như con trượt hoặc đĩa van) sẽ điều hướng dòng khí tùy theo tín hiệu điều khiển. Dòng khí sau đó được chia thành nhiều nhánh hoặc dẫn đến các cổng làm việc cụ thể

Vì sao hệ thống khí nén cần chia áp?

Mỗi thiết bị trong dây chuyền có yêu cầu lực đẩy khác nhau. Việc chia áp qua van giúp bảo vệ các linh kiện nhỏ khỏi tình trạng quá tải áp suất, đồng thời duy trì lực ổn định cho các tác vụ nặng.

Tại sao van kín khí rất quan trọng?

Khác với nước, khí nén rất dễ thất thoát qua các khe hở siêu nhỏ. Một chiếc van không đảm bảo độ kín sẽ khiến máy nén khí phải hoạt động liên tục để bù áp, gây tiêu tốn điện năng và làm nóng hệ thống nhanh chóng.

Cấu tạo van chia hơi

Để chịu được áp lực cao và môi trường làm việc khắc nghiệt, van chia hơi có cấu tạo tinh xảo với các thành phần chính:

• Thân van: Thường chế tạo từ nhôm (nhẹ, tản nhiệt tốt), inox (chống gỉ sét tuyệt đối) hoặc đồng (chịu mài mòn).

• Cổng chia khí: Tùy nhu cầu mà van có thiết kế 2 ngã, 3 ngã hoặc 5 ngã (phổ biến nhất trong điều khiển xi lanh).

• Bộ điều khiển: Có thể vận hành bằng tay gạt, điện từ (solenoid) hoặc bằng chính khí nén.

• Gioăng làm kín: Sử dụng vật liệu NBR (chịu dầu) hoặc PTFE (chịu nhiệt và hóa chất).

Tại sao inox phù hợp môi trường ẩm?

Khí nén thường mang theo hơi ẩm từ quá trình ngưng tụ. Thân van bằng inox ngăn chặn tình trạng oxy hóa từ bên trong, giúp lòng van luôn nhẵn mịn, không gây kẹt con trượt. Gioăng làm kín chất lượng cao quyết định đến 90% tuổi thọ của van, vì chỉ cần một vết xước nhỏ trên gioăng, van sẽ bị rò rỉ khí ngay lập tức.

Các loại van chia hơi khí nén phổ biến

Tùy vào mục đích sử dụng, người ta phân chia van thành các dòng chủ đạo:

1. Van chia khí 2 ngã: Chức năng chính là đóng hoặc mở nguồn khí cơ bản.

2. Van chia khí 3 ngã: Thường dùng để điều hướng khí cho xi lanh tác động đơn hoặc xả khí nhanh.

3. Van chia khí 5 ngã: Loại phổ biến nhất trong công nghiệp, chuyên dùng để điều khiển đảo chiều các dòng xi lanh khí nén tác động kép.

4. Van điện từ khí nén: Sử dụng cuộn coil điện để điều khiển đóng mở, cho phép điều khiển tự động từ PLC hoặc máy tính.

5. Van tay gạt khí nén: Phù hợp cho các hệ thống đơn giản, cần vận hành thủ công trực tiếp tại hiện trường.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van chia hơi khí nén, bạn cần đặc biệt lưu ý các thông số sau để đảm bảo tính tương thích:

Khi nào dùng van inox? Nên ưu tiên van inox trong các ngành thực phẩm, dược phẩm hoặc môi trường có hóa chất ăn mòn cao. Việc kiểm tra áp lực làm việc là bắt buộc để tránh tình trạng nổ thân van hoặc bung gioăng khi áp suất vượt ngưỡng thiết kế.

So sánh van cơ và van điện từ khí nén

Sự khác biệt giữa hai dòng van này quyết định mức độ hiện đại của hệ thống:

Tại sao hệ thống tự động ưu tiên van điện từ?

Trong các dây chuyền đóng gói hay lắp ráp tốc độ cao, chỉ có van điện từ mới đáp ứng được tần suất đóng mở hàng nghìn lần mỗi giờ với độ chính xác tuyệt đối. Van tay gạt thường chỉ được dùng trong các khâu bảo trì, kiểm tra hoặc máy móc đơn lẻ không yêu cầu tính tự động.

Ứng dụng thực tế của van chia hơi khí nén

Thiết bị này xuất hiện trong hầu hết các khâu sản xuất:

• Dây chuyền sản xuất tự động: Điều khiển robot gắp nhả sản phẩm.

• Hệ thống xi lanh khí nén: Trong các máy ép, máy dập hoặc máy cắt.

• Nhà máy thực phẩm & Đóng gói: Đóng mở các cánh tay máy đóng chai, dán nhãn tự động.

• Ngành cơ khí: Hệ thống kẹp phôi khí nén trên máy CNC.

Case thực tế: Trong một nhà máy chế biến gỗ, một chiếc van chia khí nén 5 ngã có thể điều khiển xi lanh nâng hạ gỗ, giúp thay thế sức lao động của 2-3 công nhân và đảm bảo an toàn tuyệt đối.

Sai lầm thường gặp khi sử dụng van chia khí nén

1. Chọn sai áp lực: Sử dụng van chịu áp thấp cho nguồn khí áp cao dẫn đến nứt thân van hoặc hỏng gioăng liên tục.

2. Dùng sai kiểu van: Lắp van 3 ngã cho xi lanh tác động kép khiến xi lanh không thể thu hồi hết hành trình.

3. Không kiểm tra rò khí: Một vết rò nhỏ có thể gây lãng phí hàng triệu đồng tiền điện mỗi tháng do máy nén phải chạy bù.

4. Chọn sai kích thước cổng: Cổng van quá nhỏ so với ống dẫn làm giảm lưu lượng, khiến xi lanh chuyển động chậm chạp, ì ạch.

Hướng dẫn cách chọn và lắp đặt phù hợp

Checklist chọn van:

• Bước 1: Xác định số cổng khí cần dùng (chia cho bao nhiêu thiết bị?).

• Bước 2: Kiểm tra áp suất thực tế của hệ thống.

• Bước 3: Chọn vật liệu thân van phù hợp môi trường (ẩm ướt, hóa chất hay khô ráo).

• Bước 4: Chọn kiểu điều khiển (tự động bằng điện hay thủ công).

• Bước 5: Kiểm tra kích thước ren kết nối để mua đầu nối (fitting) tương ứng.

Lưu ý khi lắp đặt:

• Phải lắp đúng chiều khí vào/ra (thường có mũi tên chỉ dẫn trên thân van).

• Sử dụng băng tan (cao su non) đúng kỹ thuật để quấn ren, tránh để băng dư lọt vào lòng van gây kẹt.

• Lắp thêm lọc tách nước phía trước van để tránh bụi và nước đi vào làm hỏng gioăng.

• Tip kỹ thuật: Nên xả nước định kỳ trong bình tích khí để đảm bảo nguồn khí sạch, bảo vệ van lâu dài.

Câu hỏi thường gặp (FAQ)

1. Van chia hơi khí nén dùng để làm gì?

Dùng để phân phối nguồn khí nén từ một đầu vào thành nhiều đầu ra hoặc điều hướng khí để vận hành các thiết bị chấp hành như xi lanh.

2. Van khí nén 3 ngã và 5 ngã khác nhau thế nào?

Van 3 ngã thường điều khiển xi lanh 1 chiều (có lò xo tự hồi). Van 5 ngã dùng cho xi lanh 2 chiều (điều khiển cả hành trình đi và về).

3. Nên dùng van cơ hay van điện từ?

Dùng van điện từ nếu bạn muốn điều khiển tự động qua máy móc. Dùng van cơ nếu hệ thống đơn giản và muốn tiết kiệm chi phí đầu tư điện.

4. Van chia khí nén có chịu áp cao không?

Hầu hết các dòng thông dụng chịu được 8-10 bar. Với các ứng dụng đặc biệt, có các dòng van chịu được áp suất lên đến 20-30 bar.

5. Làm sao chọn đúng kích thước van khí nén?

Dựa vào lưu lượng khí cần cung cấp cho thiết bị đầu cuối. Thiết bị càng lớn, hành trình càng nhanh thì cần cổng van có kích thước ren càng lớn.

Kết luận

Van chia hơi khí nén là mắt xích không thể thiếu để xây dựng một hệ thống công nghiệp hiệu quả và ổn định. Việc đầu tư đúng loại van chất lượng giúp hệ thống phân phối khí chính xác, giảm thiểu rủi ro hư hỏng thiết bị và tiết kiệm năng lượng. Đừng để một chiếc van kém chất lượng làm ảnh hưởng đến tiến độ của cả dây chuyền sản xuất.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van chia hơi khí nén .
