Van Chặn Lửa EI: Giải Pháp Ngăn Cháy Lan Toàn Diện Cho Hệ Thống HVAC

Trong các vụ hỏa hoạn tại các tòa nhà cao tầng, hệ thống ống gió thường vô tình trở thành "đường cao tốc" cho lửa và khói độc lan rộng. Chỉ trong vài phút, một đám cháy nhỏ tại phòng kỹ thuật có thể xâm nhập vào trục thông gió và tấn công toàn bộ các tầng khác. Để ngăn chặn thảm kịch này, van chặn lửa (Fire Damper) đóng vai trò là chốt chặn sinh tử. Nhưng thực tế, van chặn lửa EI là gì? Tại sao các tiêu chuẩn EI60, EI120 lại trở thành yêu cầu bắt buộc trong thẩm duyệt PCCC? Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật và tiêu chuẩn an toàn mới nhất.

Van chặn lửa EI là gì?

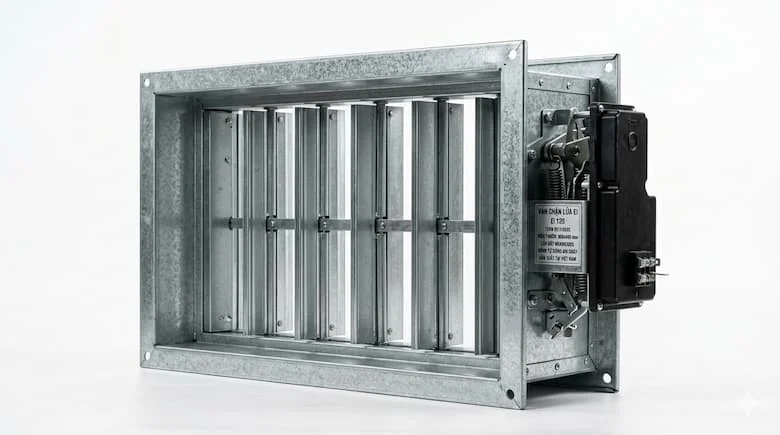

Van chặn lửa EI là thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống thông gió và điều hòa không khí (HVAC). Chức năng cốt lõi của thiết bị này là tự động đóng kín khi xảy ra hỏa hoạn, nhằm ngăn chặn sự truyền lửa và nhiệt qua các khu vực khác nhau trong tòa nhà.

Về mặt thuật ngữ chuyên môn, ký hiệu EI mang ý nghĩa đặc biệt quan trọng:

• E (Integrity - Tính toàn vẹn): Là khả năng của thiết bị ngăn chặn ngọn lửa và khí nóng xuyên qua mà không làm xuất hiện các vết nứt hoặc khe hở vượt quá mức cho phép.

• I (Insulation - Tính cách nhiệt): Là khả năng hạn chế sự gia tăng nhiệt độ ở bề mặt không tiếp xúc với lửa. Điều này đảm bảo rằng dù một mặt đang cháy dữ dội, mặt còn lại vẫn giữ nhiệt độ đủ thấp để không làm bùng phát đám cháy mới ở khu vực lân cận.

Sự kết hợp giữa E và I tạo ra một hàng rào bảo vệ vững chắc, giúp khoanh vùng đám cháy và kéo dài thời gian để lực lượng chức năng ứng cứu.

Nguyên lý hoạt động của van chặn lửa EI

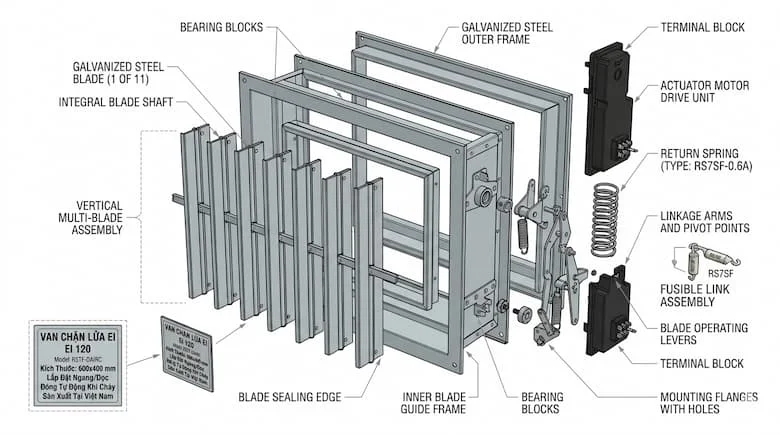

Nguyên lý hoạt động của van chặn lửa EI dựa trên cơ chế tự động hóa cảm ứng nhiệt. Thông thường, thiết bị được vận hành thông qua hai phương thức chính:

1. Cơ chế cầu chì nhiệt (Fusible Link): Đây là phương pháp truyền thống nhưng cực kỳ tin cậy. Một miếng chì được thiết kế để nóng chảy ở ngưỡng nhiệt độ nhất định (thường là 70°C – 75°C). Khi nhiệt độ trong ống gió đạt ngưỡng này, cầu chì đứt, giải phóng lò xo và khiến lá van đóng lại ngay lập tức.

2. Cơ chế động cơ (Motorized): Van được tích hợp motor điện kết nối với hệ thống báo cháy trung tâm. Khi cảm biến khói hoặc nhiệt gửi tín hiệu về tủ điều khiển, lệnh sẽ được truyền đến motor để đóng van chủ động.

Phản ứng nhanh là yếu tố sống còn. Một chiếc van chặn lửa chất lượng cao phải đảm bảo đóng kín chỉ trong vài giây sau khi kích hoạt, đảm bảo độ kín khít tuyệt đối để ngăn chặn khói – tác nhân gây tử vong hàng đầu trong các vụ cháy.

Phân loại van chặn lửa EI phổ biến hiện nay

Việc phân loại van chặn lửa không chỉ dựa trên hình dáng mà quan trọng nhất là dựa trên giới hạn chịu lửa.

Theo giới hạn chịu lửa (Cấp EI)

• EI60: Khả năng chịu lửa và cách nhiệt trong 60 phút. Thường dùng cho các công trình có quy mô trung bình hoặc các khu vực ngăn chia ít rủi ro.

• EI90: Thời gian bảo vệ lên đến 90 phút, phổ biến tại các trung tâm thương mại và khách sạn.

• EI120: Cấp độ cao cấp nhất cho các tòa nhà cao tầng, chung cư, bệnh viện. Đây gần như là tiêu chuẩn bắt buộc tại các trục kỹ thuật chính và tường ngăn cháy loại 1.

Theo cấu tạo và vận hành

• Van lá đơn và đa lá: Tùy vào kích thước ống gió mà nhà sản xuất sử dụng 1 lá van lớn hoặc nhiều lá van nhỏ xếp lớp.

• Van hình chữ nhật và van tròn: Thiết kế để tương thích hoàn hảo với tiết diện của hệ thống ống gió hiện có.

Thông số kỹ thuật cần biết khi lựa chọn

Để một hệ thống PCCC được nghiệm thu thành công, các thông số của van chặn lửa phải đáp ứng khắt khe các tiêu chuẩn như TCVN 9311-1, BS, hoặc UL.

• Vật liệu: Thường được làm từ thép mạ kẽm (Galvanized steel) hoặc inox (Stainless steel). Độ dày của vật liệu đóng vai trò quyết định; thép càng dày, khả năng chống biến dạng dưới nhiệt độ cao càng tốt.

• Vật liệu cách nhiệt: Bên trong thân van thường được đổ vật liệu chống cháy chuyên dụng (như bông gốm Ceramic hoặc thạch cao chịu nhiệt) để đạt được chỉ số I (Insulation).

• Áp suất làm việc: Van phải hoạt động ổn định dưới áp suất của hệ thống quạt thông gió công nghiệp mà không bị rung lắc hay hở mép.

Insight chuyên gia: Đừng chỉ nhìn vào mức giá. Một chiếc van có giá thành rẻ thường bỏ qua lớp cách nhiệt đạt chuẩn, dẫn đến việc dù lá van không cháy nhưng nhiệt độ bề mặt truyền qua vẫn quá cao, gây cháy lan theo hình thức truyền nhiệt.

So sánh EI60 – EI90 – EI120 (Bảng tra cứu)

Dưới đây là bảng tổng hợp giúp nhà thầu và chủ đầu tư dễ dàng lựa chọn loại van phù hợp với từng hạng mục:

Lưu ý: Việc chọn cấp EI không dựa trên cảm tính mà phải tuân thủ tuyệt đối theo hồ sơ thiết kế đã được cơ quan PCCC phê duyệt.

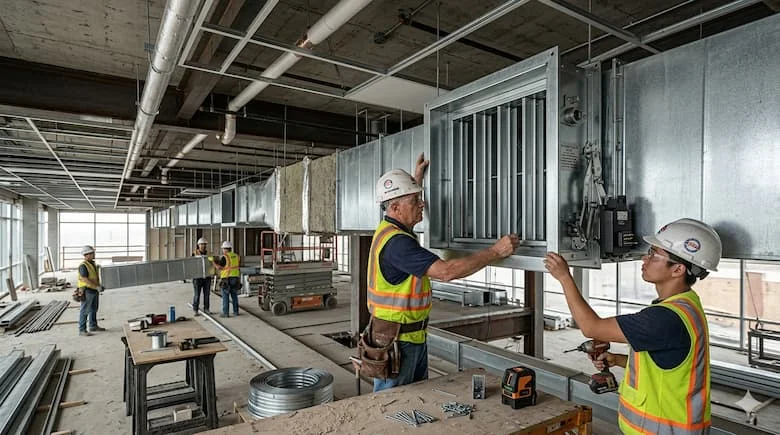

Van chặn lửa được lắp đặt ở đâu và khi nào?

Không phải đoạn ống gió nào cũng cần lắp van chặn lửa. Vị trí lắp đặt thường là các "điểm giao cắt nhạy cảm":

1. Vị trí xuyên tường/sàn: Khi ống gió đi xuyên qua tường ngăn cháy hoặc sàn giữa các tầng.

2. Điểm kết nối giữa ống nhánh và ống chính: Để bảo vệ trục ống chính không bị nhiễm lửa từ các phòng riêng lẻ.

3. Lối vào các khu vực đặc biệt: Như phòng chứa máy chủ, phòng biến áp, hoặc kho chứa hóa chất dễ cháy.

Tại sao bắt buộc phải dùng?

Theo quy chuẩn PCCC hiện hành (như QCVN 06:2022/BXD), tất cả các công trình dân dụng và công nghiệp có hệ thống thông gió xuyên khoang cháy đều phải trang bị van chặn lửa đạt chuẩn EI. Việc thiếu thiết bị này sẽ dẫn đến việc đình chỉ thi công hoặc không thể nghiệm thu đưa công trình vào sử dụng.

Những sai lầm thường gặp và rủi ro tiềm ẩn

Qua khảo sát thực tế, có đến 70% lỗi cháy lan bắt nguồn từ việc lựa chọn và lắp đặt sai thiết bị.

• Sai cấp EI: Lắp van EI60 vào vị trí yêu cầu EI120 để tiết kiệm chi phí. Khi hỏa hoạn xảy ra, van sẽ bị biến dạng trước khi kịp ngăn chặn đám cháy hoàn toàn.

• Lắp sai chiều: Van thường có quy định về chiều dòng khí và chiều đóng lá van. Lắp ngược có thể khiến lực gió cản trở việc đóng van hoàn toàn.

• Sử dụng hàng không chứng chỉ: Nhiều đơn vị sử dụng van gia công thô sơ không qua kiểm định. Khi cháy, các khe hở cơ khí khiến khói độc luồn lách qua dễ dàng.

• Bỏ qua bảo trì: Cầu chì nhiệt có thể bị gỉ sét, lò xo bị yếu sau nhiều năm. Nếu không kiểm tra định kỳ, van có thể bị kẹt khi cần thiết nhất.

Checklist: Cách chọn van chặn lửa đúng chuẩn

Để đảm bảo an toàn tối đa cho công trình, bạn hãy đối chiếu với danh sách dưới đây trước khi đặt hàng:

• Xác định yêu cầu EI: Kiểm tra lại bản vẽ thẩm duyệt PCCC để biết vị trí đó cần EI60, 90 hay 120.

•  Kiểm tra chứng chỉ kiểm định: Yêu cầu nhà cung cấp cung cấp kết quả thử nghiệm mẫu (Test report) và chứng chỉ đạt chuẩn.

•  Vật liệu phù hợp: Với môi trường ăn mòn (gần biển, nhà máy hóa chất), nên chọn van bằng inox 304.

•  Độ kín khít: Kiểm tra gioăng cao su hoặc đệm kín tại các mép lá van.

•  Thương hiệu uy tín: Lựa chọn các đơn vị có nhà máy sản xuất hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt.

FAQ – Những câu hỏi thường gặp

1. Van chặn lửa EI khác gì van gió thông thường?

Van thường chỉ dùng để điều chỉnh lưu lượng gió, làm bằng tôn mỏng. Van chặn lửa cấu tạo dày hơn, có vật liệu cách nhiệt và cơ chế tự đóng khi gặp nhiệt độ cao.

2. Tôi có thể dùng van EI60 thay cho EI120 không?

Không. Điều này vi phạm quy chuẩn an toàn và sẽ bị từ chối nghiệm thu PCCC. Hãy luôn tuân thủ hồ sơ thiết kế.

3. Van chặn lửa có cần bảo trì định kỳ không?

Rất cần thiết. Nên kiểm tra 6 tháng một lần để đảm bảo lò xo, trục quay và cầu chì nhiệt vẫn trong trạng thái sẵn sàng hoạt động.

4. Giá van chặn lửa phụ thuộc vào yếu tố nào?

Giá thành phụ thuộc vào kích thước (DxH), vật liệu (tôn mạ kẽm hay inox) và đặc biệt là cấp độ EI (EI càng cao giá càng tăng do tốn nhiều vật liệu cách nhiệt).

Kết luận

Việc trang bị van chặn lửa EI không đơn thuần là để đối phó với các quy định pháp lý, mà chính là sự đầu tư trực tiếp vào sự an toàn tính mạng và tài sản. Một hệ thống ngăn cháy lan hiệu quả sẽ giúp giảm thiểu thiệt hại, bảo vệ cấu trúc tòa nhà và tạo ra "khoảng thời gian vàng" để mọi người thoát hiểm an toàn.
