Van Cổng Mặt Bích: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống quy mô lớn, việc kiểm soát dòng chảy đòi hỏi sự chính xác và độ bền vượt trội. Van cổng mặt bích (Flanged Gate Valve) chính là lựa chọn hàng đầu nhờ thiết kế cơ học vững chãi, khả năng chịu áp lực cao và sự linh hoạt trong lắp đặt. Với cấu trúc đóng mở toàn phần, dòng van này đảm bảo lưu lượng đi qua tối đa mà không gây sụt giảm áp suất đáng kể, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe của ngành công nghiệp hiện đại.

Vì sao van cổng mặt bích được dùng phổ biến?

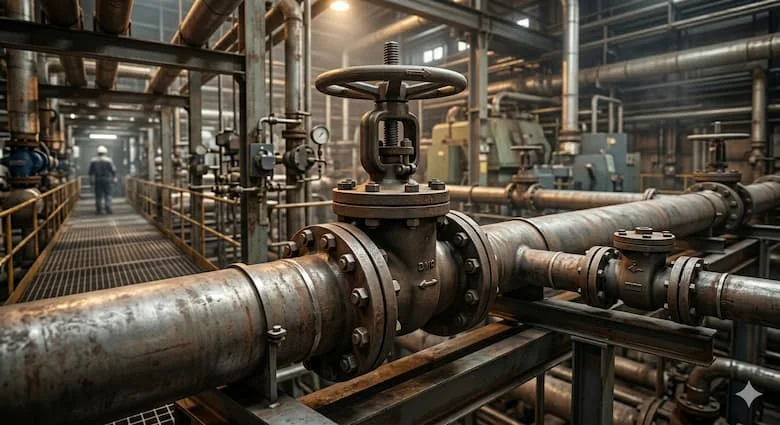

Trong thực tế vận hành, các hệ thống như cấp thoát nước đô thị, mạng lưới PCCC, nhà máy xử lý nước thải hay hệ thống dẫn hơi nóng công nghiệp luôn đối mặt với những thách thức về áp suất và lưu lượng. Tại đây, yêu cầu đặt ra là phải có một thiết bị ngăn chặn dòng chảy một cách tuyệt đối khi cần bảo trì, nhưng lại không được cản trở dòng chảy khi đang hoạt động.

Vấn đề nảy sinh với các loại van nhỏ hoặc van kết nối ren là chúng không đủ khả năng chịu đựng tải trọng cơ học và áp suất của các đường ống lớn. Hệ thống cần một loại van có lưu lượng lớn, khả năng chịu áp lực cao, độ kín khít tuyệt đối để tránh rò rỉ và đặc biệt là phải dễ dàng tháo lắp, bảo trì.

Van cổng xuất hiện như một giải pháp toàn diện. Với kiểu kết nối mặt bích chắc chắn, thiết bị này cho phép đóng mở dòng chảy toàn phần, vận hành ổn định ngay cả trong những điều kiện khắc nghiệt nhất, giúp bảo vệ toàn bộ hệ thống khỏi các sự cố tràn hoặc tụt áp không mong muốn

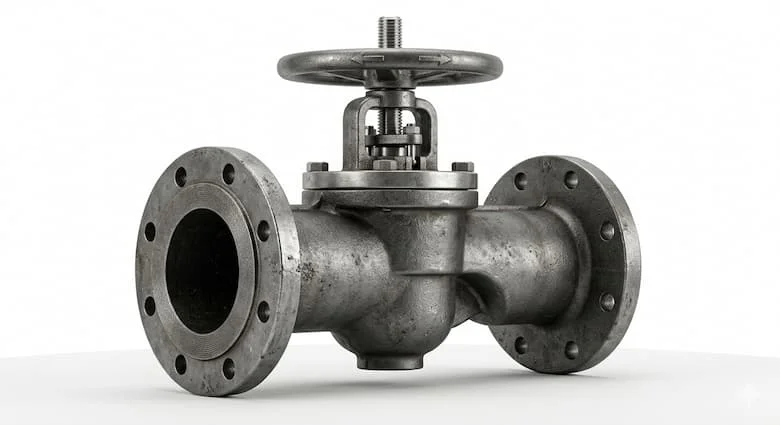

Van cổng mặt bích là gì?

Van cổng mặt bích là loại van công nghiệp sử dụng kết nối flange (mặt bích) để liên kết với đường ống, chuyên dùng cho mục đích đóng hoặc mở hoàn toàn dòng lưu chất qua hệ thống. Tên gọi "van cổng" xuất phát từ bộ phận đóng ngắt có hình dáng như một cánh cổng (đĩa van) di chuyển lên xuống vuông góc với dòng chảy.

Điểm đặc trưng nhất của dòng van này là tổn thất áp suất cực thấp. Khi van ở trạng thái mở hoàn toàn, đĩa van được nâng lên hết mức, giải phóng toàn bộ không gian lòng ống, giúp chất lỏng lưu thông mà không gặp bất kỳ vật cản nào. Điều này giúp hệ thống tiết kiệm năng lượng vận hành và duy trì hiệu suất lưu lượng tối đa.

Nguyên lý hoạt động của van cổng

Vận hành dựa trên cơ chế tịnh tiến, van cổng hoạt động thông qua sự phối hợp giữa tay quay (vô lăng), ty van và đĩa van.

• Quy trình mở: Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ, ty van sẽ truyền lực làm đĩa van di chuyển lên trên. Lúc này, dòng chảy đi qua toàn phần, không bị cản trở bởi bất kỳ bộ phận nào của van.

• Quy trình đóng: Khi xoay tay quay theo chiều kim đồng hồ, đĩa van sẽ được đẩy xuống vị trí thấp nhất, chặn đứng đường đi của lưu chất. Tại đây, đĩa van được ép chặt vào ghế van, tạo ra độ kín khít tuyệt đối.

Tại sao van cổng không phù hợp để điều tiết dòng chảy?

Nhiều kỹ thuật viên thường mắc sai lầm khi dùng van cổng để tiết lưu (mở một phần). Tuy nhiên, khi đĩa van ở vị trí lơ lửng, áp lực và vận tốc của dòng chảy sẽ gây ra hiện tượng rung lắc và mài mòn cực nhanh lên bề mặt đĩa van. Điều này dẫn đến hỏng hóc cơ khí và mất khả năng làm kín sau một thời gian ngắn.

Tại sao tổn thất áp thấp hơn van cầu?

Khác với van cầu (globe valve) buộc dòng chảy phải đi theo đường gấp khúc chữ S bên trong thân van, van cổng tạo ra một đường thẳng tắp. Do đó, hệ số ma sát và lực cản dòng chảy của van cổng gần như bằng không khi mở hoàn toàn.

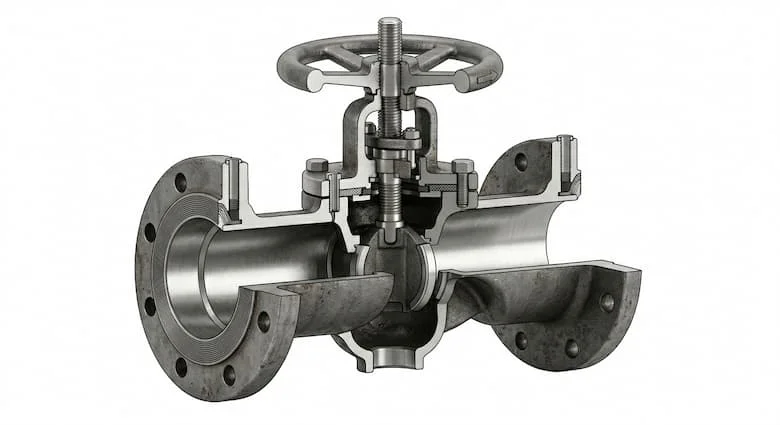

Cấu tạo van cổng chi tiết

Để hiểu vì sao loại van này lại bền bỉ đến vậy, chúng ta cần phân tích sâu vào các bộ phận cấu thành:

1. Thân van: Thường được đúc từ gang (Cast Iron) cho hệ nước, inox (Stainless Steel) cho hóa chất hoặc thép (WCB) cho hơi nóng. Thân van có hai mặt bích đúc liền để kết nối với đường ống.

2. Nắp van: Là phần phía trên thân van, bảo vệ cơ cấu ty van và đĩa van, đồng thời là nơi chứa bộ phận làm kín (gland packing).

3. Ty van (Trục van): Gồm hai loại:

   • Ty nổi (Rising Stem): Khi mở van, trục van sẽ trồi lên cao. Ưu điểm là người vận hành dễ dàng quan sát trạng thái đóng/mở từ xa và dễ bôi trơn, bảo trì trục.

   • Ty chìm (Non-Rising Stem): Trục van không di chuyển lên xuống mà chỉ xoay tại chỗ. Loại này cực kỳ tiết kiệm không gian, phù hợp cho các hầm hố ga hoặc nơi chật hẹp.

4. Đĩa van (Cánh van): Bộ phận trực tiếp chặn dòng chảy. Có thể là đĩa cứng đơn hoặc đĩa đàn hồi bọc cao su (thường dùng trong hệ cấp nước).

5. Gioăng làm kín: Sử dụng cao su EPDM, PTFE hoặc bằng kim loại (cho van chịu nhiệt), giúp ngăn chặn rò rỉ ra môi trường bên ngoài.

6. Mặt bích kết nối: Được sản xuất theo các tiêu chuẩn quốc tế như JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ), hoặc BS (Anh) để đảm bảo sự đồng bộ khi lắp đặt.

Phân loại van cổng phổ biến

Tùy vào môi trường lưu chất và vị trí lắp đặt, người ta chia van cổng thành các dòng chính sau:

• Van cổng gang mặt bích: Là loại phổ biến nhất, dùng cho các hệ thống nước sạch, nước thải nhẹ và PCCC. Chi phí tối ưu, độ bền cao trong môi trường trung tính.

• Van cổng inox mặt bích (304, 316): Chuyên dùng cho môi trường hóa chất ăn mòn, thực phẩm, dược phẩm. Inox có khả năng chống oxy hóa tuyệt vời, đảm bảo an toàn vệ sinh.

• Van cổng thép mặt bích: Lựa chọn bắt buộc cho hệ thống hơi nóng (steam), dầu nóng hoặc các hệ thống có áp lực cực cao nhờ khả năng chịu nhiệt và chịu lực kéo tốt hơn gang.

• Van cổng ty nổi & ty chìm: Như đã phân tích, sự khác biệt nằm ở cơ chế di chuyển của trục van nhằm tối ưu hóa việc giám sát hoặc không gian lắp đặt.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van cổng bạn cần đối chiếu chính xác bảng thông số sau để đảm bảo an toàn hệ thống:

Lưu ý kỹ thuật:

• Khi nào dùng PN16? Hầu hết các tòa nhà cao tầng và hệ thống PCCC tiêu chuẩn hiện nay đều yêu cầu mức áp lực PN16 để đảm bảo an toàn dự phòng.

• Khi nào cần van thép? Nếu nhiệt độ vượt quá 200°C (như trong lò hơi), van gang sẽ bị giòn và dễ nứt, khi đó van thép chịu nhiệt là lựa chọn duy nhất.

So sánh van cổng và van bướm

Đây là hai dòng van phổ biến nhất trong hệ thống mặt bích, nhưng chúng có những đặc tính riêng biệt:

Lời khuyên: Nên dùng van cổng cho các vị trí tổng, ít khi đóng mở nhưng yêu cầu độ kín tuyệt đối. Dùng van bướm cho các vị trí cần tiết kiệm không gian hoặc cần đóng mở nhanh (vì van bướm chỉ cần xoay 90 độ, trong khi van cổng cần xoay nhiều vòng).

Ứng dụng thực tế và sai lầm thường gặp

Van cổng xuất hiện ở mọi nơi:

• Trạm bơm nước thành phố và nhà máy xử lý nước thải.

• Đường ống dẫn dầu, khí gas và hóa chất.

• Hệ thống làm mát (HVAC) trong các tòa nhà thương mại.

• Hệ thống trục đứng PCCC.

Những sai lầm "chí mạng" khi chọn van:

1. Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất. Ví dụ, van tiêu chuẩn JIS không thể lắp vừa với mặt bích tiêu chuẩn ANSI do khác biệt về tâm lỗ bulong.

2. Dùng van cổng để điều tiết: Như đã nêu, việc này sẽ phá hủy đĩa van chỉ sau vài tuần sử dụng.

3. Dùng sai vật liệu: Lắp van gang vào hệ thống hóa chất nồng độ cao sẽ gây ăn mòn xuyên thấu thân van, dẫn đến thảm họa môi trường.

Hướng dẫn lắp đặt và chọn mua

Checklist chọn van phù hợp:

• Bước 1: Xác định lưu chất (Nước, hóa chất hay hơi nóng?).

• Bước 2: Kiểm tra nhiệt độ và áp suất vận hành tối đa.

• Bước 3: Chọn vật liệu thân van tương ứng với lưu chất.

• Bước 4: Kiểm tra tiêu chuẩn mặt bích trên đường ống hiện tại (JIS, DIN, BS, ANSI).

• Bước 5: Quyết định chọn ty nổi (để dễ kiểm tra) hay ty chìm (để tiết kiệm diện tích).

Lưu ý khi lắp đặt:

1. Căn chỉnh đồng tâm: Hai mặt bích phải song song và đồng tâm, nếu lệch sẽ gây ứng suất dư làm gãy tai van khi siết bulong.

2. Siết bulong đối xứng: Luôn siết bulong theo hình sao hoặc đối xứng để gioăng được ép đều.

3. Bảo trì định kỳ: Thường xuyên tra mỡ vào ty van (với loại ty nổi) để đảm bảo vận hành êm ái, không bị kẹt.

Câu hỏi thường gặp (FAQ)

1. Van cổng mặt bích dùng để làm gì?

Dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong các đường ống lớn, yêu cầu lưu lượng đi qua không bị cản trở.

2. Nên chọn van cổng gang hay inox?

Dùng van gang cho nước sạch, nước thải trung tính để tiết kiệm chi phí. Dùng van inox cho môi trường có tính axit, kiềm hoặc thực phẩm yêu cầu sạch sẽ.

3. Van cổng ty nổi và ty chìm khác nhau thế nào?

Ty nổi có trục nhô lên khi mở, dễ quan sát trạng thái. Ty chìm có trục cố định, phù hợp không gian hẹp.

4. Tiêu chuẩn mặt bích JIS và ANSI khác gì?

JIS là tiêu chuẩn Nhật Bản, ANSI là tiêu chuẩn Mỹ. Chúng khác nhau về số lượng lỗ bulong, đường kính vòng tròn lỗ và độ dày mặt bích, nên không lắp lẫn được cho nhau.

Kết luận

Van cổng mặt bích là một thành phần không thể thiếu trong bất kỳ hệ thống đường ống công nghiệp chuyên nghiệp nào. Với khả năng chịu áp lực vượt trội, độ bền cao và tính ổn định trong vận hành, dòng van này chính là sự đầu tư dài hạn cho sự an toàn và hiệu quả của doanh nghiệp.
